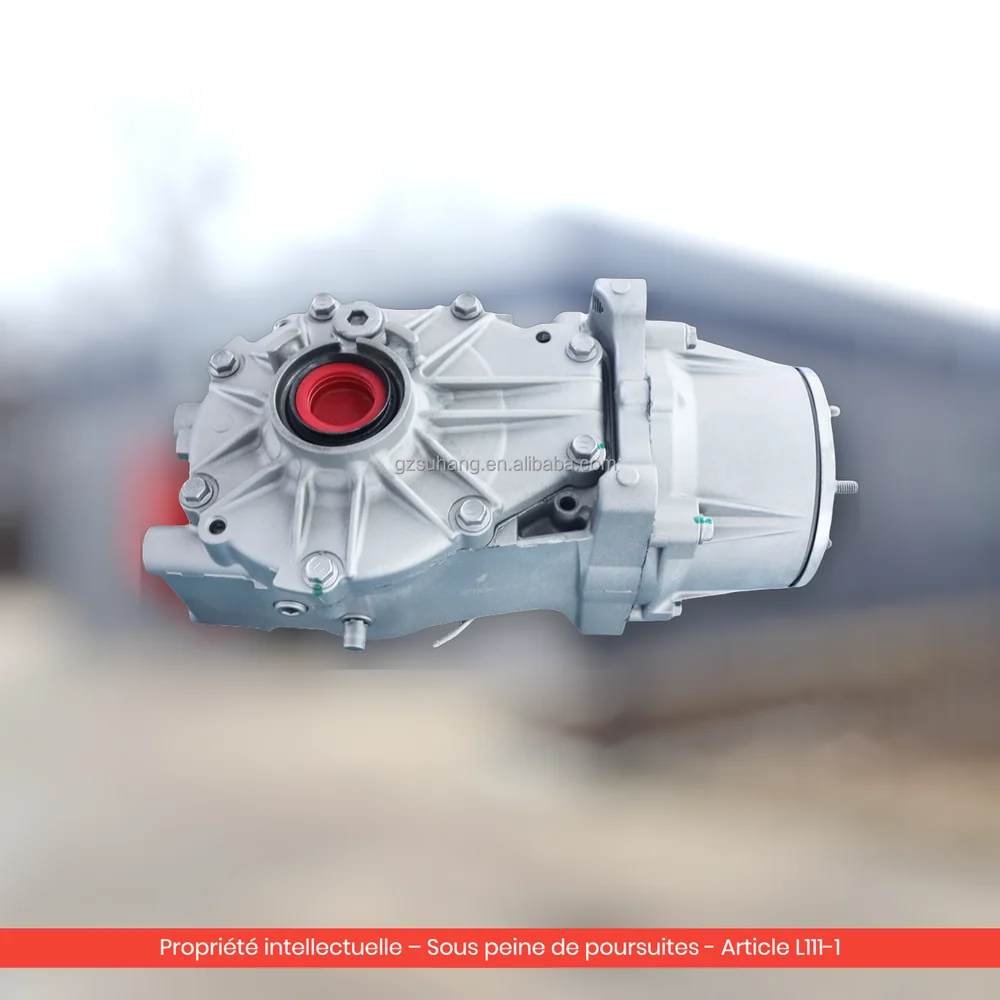

Différentiel arrière RAV4 et Highlander 4WD

L'essentiel en 30 secondes

• Le problème : un grondement à l'arrière d'un RAV4 ou d'un Highlander 4WD. Sur ces modèles, le pont arrière est un ensemble différentiel + coupleur électromagnétique, et le bruit vient presque toujours du coupleur.
• La cause n°1 : la contamination du roulement avant du coupleur. Toyota l'a documentée dans un bulletin technique dédié au « rear differential coupling growl noise » sur RAV4 4WD 2006-2012.
• C'est grave ? Vous pouvez rouler : le véhicule ne devient pas dangereux. Mais l'AWD se désengage progressivement, et le bruit ne fait que croître.
• La solution : différentiel arrière RAV4 / Highlander reconditionné à partir de 1 390 € TTC, testé au banc, garantie jusqu'à 24 mois, échange standard sans caution — fiche 41110-42060 (RAV4 XA30 / XA40, rapport 2.28).
• Un doute ? Envoyez votre VIN via le formulaire de devis.

Le différentiel arrière d'un RAV4 ou d'un Highlander 4WD n'a rien à voir avec un pont de pick-up. Sur ces SUV à transmission intégrale à la demande, l'essieu arrière ne reçoit du couple que lorsque l'électronique le décide — et c'est un coupleur électromagnétique intégré au carter de différentiel qui réalise cet engagement.

Cette architecture crée un mode de panne particulier, très bien documenté chez Toyota mais quasiment jamais expliqué en français : un grondement de coupleur, qui n'est ni un bruit de couple conique, ni un bruit de roulement de roue. Cet article explique comment le reconnaître, comment le distinguer d'une panne de boîte de transfert, et ce que coûte la réparation.

Comment fonctionne le pont arrière d'un RAV4 ou d'un Highlander 4WD

Sur ces véhicules à base traction, la chaîne arrière comporte trois organes distincts qu'il faut absolument dissocier :

1. La boîte de transfert (PTU), en sortie de boîte de vitesses, qui prélève le couple et l'envoie vers l'arrière par un arbre longitudinal.
2. Le coupleur électromagnétique, monté à l'entrée du carter de différentiel arrière. C'est un embrayage multidisque piloté par un électroaimant : il détermine la quantité de couple transmise à l'essieu arrière, en continu, selon la vitesse, l'accélérateur, l'angle de volant et le glissement détecté.
3. Le différentiel arrière proprement dit, avec son couple conique et ses planétaires, qui répartit ce couple entre roue gauche et roue droite. Sur les RAV4 4WD couverts par la référence 41110-42060, ce couple conique a un rapport de 2.28.

Le point important : le coupleur et le différentiel sont vendus et remplacés ensemble dans la plupart des cas, parce qu'ils partagent le même carter et la même huile. Une panne de coupleur devient donc en pratique un remplacement de pont arrière.

Ce n'est pas non plus le même organe que la boîte de transfert, dont nous traitons séparément dans le guide de la boîte de transfert Lexus RX / Toyota Highlander.

Peut-on rouler avec un coupleur de RAV4 qui gronde ?

C'est la question la plus fréquente, et la réponse est plus rassurante que sur un pick-up : oui, vous pouvez rouler, à trois conditions.

Le véhicule reste une traction fonctionnelle. Si le coupleur se désengage ou finit par ne plus transmettre, le RAV4 ou le Highlander roule en deux roues motrices. Il n'y a pas de risque de blocage de roue comme sur un pont rigide dont la denture casse. Un technicien répondant à un propriétaire de RAV4 V6 de 2009 à 87 000 miles dont le coupleur faisait du bruit le formulait ainsi : le composant « should not fail at all, so it needs to be replaced », tout en confirmant qu'« you can continue driving the vehicle without causing any damage ».

Les trois conditions à respecter :

• Vous perdez la motricité arrière, donc l'AWD ne vous sauvera pas sur neige, boue ou pente glissante. À prendre en compte selon la saison et l'usage.
• Surveillez l'étanchéité. Les remontées de propriétaires enregistrées auprès de l'autorité américaine mentionnent, sur un RAV4 de 2011 à 67 000 miles, un « rear differential coupling was leaking oil » accompagnant les bruits anormaux (base de plaintes). Une fuite change la donne : sans huile, la dégradation s'accélère.
• Le bruit ne régresse jamais. Le même relevé décrit sur un RAV4 de 2008 à 150 000 miles un « growling/whirring noise started to come from the rear of the vehicle. It increased in frequency and volume over time ».

En résumé : ce n'est pas une urgence sécuritaire, c'est une urgence budgétaire. Plus vous attendez, plus la pièce se dégrade.

Le growl de coupleur : ce que dit le bulletin technique Toyota

C'est le point qui donne à ce diagnostic sa solidité. Toyota a publié un bulletin de service spécifiquement consacré à ce bruit : T-SB-0080-13, révisé le 14 juin 2013 puis mis à jour en 2016, intitulé « Rear Differential Coupling Growl Noise ».

Le bulletin s'applique aux RAV4 4WD des millésimes 2006 à 2012, boîtes automatiques 4AT et 5AT, et décrit la condition en ces termes : ces véhicules « may exhibit a growl type noise from the rear differential coupling when driving as a result of contamination to the front bearing » (bulletin complet, NHTSA).

Trois enseignements pratiques à en tirer :

• La cause est nommée : la contamination du roulement avant du coupleur. Ce n'est ni le couple conique, ni un roulement de roue.
• Deux niveaux d'intervention existent dans le barème constructeur : « Inspect and Replace Rear Differential Coupling Only », chiffré à 2,0 heures, et « Inspect and Repair Rear Differential Coupling », chiffré à 3,2 heures. Les références de coupleur citées sont les 41303-42020, 41303-42021 et 41303-42022, avec un couvercle 41302-42050.
• La couverture d'origine était limitée à la garantie groupe motopropulseur, soit 60 mois ou 60 000 miles sur le marché concerné. Autrement dit : la quasi-totalité du parc actuel est hors garantie.

Sur les générations récentes, le sujet n'a pas disparu mais a changé de nature. Un Tech Tip Toyota de mai 2021 (T-TT-0652-21) décrit sur les RAV4 2019 à AWD à vectorisation de couple un « abnormal noise from rear differential after driving the vehicle for 15-20 minutes or more », en mode de conduite Normal (document NHTSA) — un bruit lié cette fois à la synchronisation des dispositifs d'engagement et de désengagement.

Distinguer le coupleur, le différentiel et le roulement de roue

Quatre signatures à connaître.

Le coupleur. Un grondement rauque, plutôt grave, qui apparaît quand le système engage l'arrière : reprise franche, démarrage, virage serré à basse vitesse, ou après quelques minutes de roulage. Il n'est pas strictement proportionnel à la vitesse. C'est le cas le plus fréquent sur RAV4 et Highlander.

Le couple conique du différentiel. Un hurlement tonal, proportionnel à la vitesse, qui change entre accélération et décélération. Beaucoup plus rare sur ces modèles que sur un pont rigide, parce que l'essieu arrière ne transmet du couple qu'une partie du temps.

Le roulement de roue. Un grondement constant, indifférent au couple, mais qui change nettement en virage large selon le sens. C'est le faux coupable numéro un.

La boîte de transfert (PTU). Bruit localisé à l'avant du véhicule, sous le plancher côté boîte, souvent accompagné de vibrations à vitesse stabilisée. Nos articles dédiés au Highlander XU40 et au 4Runner détaillent cette famille de symptômes.

Diagnostic : la méthode sur un RAV4 ou un Highlander 4WD

1. Localiser à l'oreille, à deux. Un passager assis à l'arrière identifie beaucoup mieux qu'un conducteur si le bruit vient du plancher avant (PTU) ou du train arrière.
2. Essai des quatre phases. Accélération, stabilisé, décélération, roue libre. Un bruit qui varie entre ces phases oriente vers la mécanique de denture ; un bruit qui apparaît surtout à l'engagement oriente vers le coupleur.
3. Essai en virage lent. Braquage important à faible vitesse, sur un parking : c'est la situation où le système modifie le plus son engagement arrière. Un coupleur fatigué s'y manifeste par un grondement ou un ressaut.
4. Essai après montée en température. Le Tech Tip Toyota cité plus haut le rappelle : certains bruits n'apparaissent qu'après 15 à 20 minutes de roulage. Un essai de cinq minutes ne prouve rien.
5. Contrôle visuel et huile. Suintement autour du carter de coupleur, état du connecteur électrique, couleur de l'huile de pont. Une huile noire et brûlée sur ces modèles est un indicateur fort.
6. Lecture des codes. Le système AWD est piloté : un défaut électrique du coupleur peut laisser un code en mémoire, ce qui distingue immédiatement une panne électrique d'une panne mécanique.

Notre méthode générique de diagnostic de pont arrière reprend la même logique de discrimination par phase de conduite.

RAV4 XA30, XA40, Highlander : ce qui change selon la version

Trois points de vigilance sur ces références :

• Le 41110-42060 couvre deux générations de RAV4 : XA30 (2006-2012) et XA40 (2012-2018), au même rapport 2.28. C'est une bonne nouvelle pour la disponibilité, mais cela n'exempte pas de la vérification par VIN.
• Le 41110-42040 est partagé entre RAV4 et Highlander selon les variantes, avec une référence voisine 41110-42041 sur certains RAV4. Le rapport d'origine doit être confirmé véhicule par véhicule.
• Le Highlander 2.0T (41110-48104) est une configuration à part, avec sa propre référence et son propre tarif.

Si votre problème est en réalité en amont, du côté de la boîte de transfert, nos guides prix de remplacement de boîte de transfert Highlander XU40 et Highlander XU50 traitent ce cas séparément.

Combien coûte un pont arrière de RAV4 ou de Highlander ?

Le calcul mérite d'être posé honnêtement. La réparation du coupleur seul est techniquement pertinente quand le bruit est pris tôt et que le couple conique est intact : le barème Toyota lui-même prévoit cette option. Mais deux limites la rattrapent en pratique sur un véhicule de plus de dix ans : le coupleur d'occasion ou reconditionné isolé partage la même faiblesse de roulement avant, et le reste du pont a le même kilométrage. C'est ce qui fait pencher la balance vers l'ensemble complet en échange standard, testé et garanti.

Nous appliquons la même grille de lecture pour les ponts arrière en général.

Notre solution : pont arrière RAV4 / Highlander reconditionné

Nos différentiels arrière RAV4 et Highlander (références 41110-42060, 41110-42040, 41110-48104) sont reconditionnés dans un atelier partenaire certifié ISO 9001 : démontage intégral, contrôle dimensionnel, remplacement systématique des roulements, joints spi et pièces d'usure, réglage au comparateur, puis test au banc — fonctionnement, étanchéité et niveau sonore sous charge, avec certificat joint à la pièce.

Conditions : garantie jusqu'à 24 mois, échange standard avec reprise de l'ancienne pièce, sans caution, livraison jusqu'au garage, prix en moyenne 40 à 60 % inférieur au neuf constructeur.

Sur ces modèles, la vérification par VIN est particulièrement importante : les références 41110-42040 et 41110-42041 se recoupent entre RAV4 et Highlander, et le rapport d'origine doit être confirmé. Envoyez votre VIN via le formulaire de devis — un technicien confirme la référence sous 1 h ouvrée, gratuitement.

Montage et rodage sur un SUV à AWD piloté

Trois spécificités par rapport à un pont rigide de pick-up.

1. Le connecteur du coupleur. Il doit être propre, sec et correctement clipsé. Un contact douteux provoque des défauts intermittents d'AWD qui font suspecter la pièce neuve à tort.
2. L'huile. Le carter contient à la fois le différentiel et le coupleur : la spécification et le volume doivent être respectés exactement. Un remplissage approximatif dégrade le coupleur avant la denture. La logique de vidange est celle décrite dans notre article sur la vidange d'organes de transmission Toyota et Lexus.
3. L'arbre de transmission et son palier. Sur ces véhicules, une vibration d'arbre longitudinal se transmet directement au coupleur. Contrôler croisillons et palier avant de refermer évite un retour en atelier.

Ensuite : rodage de 500 à 800 km sans remorque, en évitant les sollicitations extrêmes de l'AWD, et première vidange précoce pour évacuer les particules de rodage.

Questions fréquentes

Qu'est-ce que le coupleur du différentiel arrière d'un RAV4 ?

C'est un embrayage multidisque à commande électromagnétique, intégré au carter de différentiel arrière. Il dose en continu le couple envoyé à l'essieu arrière selon la vitesse, l'accélérateur, l'angle de volant et le glissement détecté par le calculateur AWD.

Peut-on rouler avec un coupleur qui gronde sur un RAV4 ?

Oui : en cas de défaillance, le véhicule roule en traction avant, sans risque de blocage de roue. Vous perdez en revanche la motricité arrière, et le bruit ne régresse jamais. Une fuite d'huile au carter change la donne et impose d'intervenir.

Que dit Toyota sur le bruit de coupleur des RAV4 ?

Le bulletin T-SB-0080-13, révisé en 2013 puis 2016, décrit sur les RAV4 4WD 2006-2012 un bruit de type growl provenant du coupleur de différentiel arrière, causé par la contamination du roulement avant, avec un barème d'intervention de 2,0 à 3,2 heures.

Combien coûte un différentiel arrière de RAV4 ou de Highlander ?

Chez Autoliva : 1 390 € TTC pour le RAV4 41110-42060 (XA30 et XA40, rapport 2.28), 1 990 € TTC pour le 41110-42040 partagé RAV4 / Highlander, et 2 290 € TTC pour le Highlander 2.0T. Garantie jusqu'à 24 mois, échange standard sans caution.

Comment distinguer un bruit de coupleur d'un bruit de boîte de transfert ?

Le coupleur est à l'arrière et se manifeste à l'engagement de l'AWD : reprise, démarrage, braquage lent. La boîte de transfert est à l'avant, sous le plancher côté boîte de vitesses, et donne plutôt des vibrations à vitesse stabilisée.

Le bruit peut-il n'apparaître qu'après plusieurs minutes ?

Oui, et c'est documenté : un Tech Tip Toyota de 2021 décrit sur les RAV4 2019 à AWD vectoriel un bruit anormal du différentiel arrière apparaissant après 15 à 20 minutes de roulage. Un essai routier de cinq minutes ne suffit donc pas à conclure.

Faut-il remplacer le coupleur seul ou le pont complet ?

Le barème Toyota prévoit les deux. Le coupleur seul se justifie si le bruit est pris tôt et le couple conique intact. Sur un véhicule âgé, l'ensemble complet reconditionné est plus sûr : le reste du pont a le même kilométrage.

Une vidange peut-elle faire disparaître le grondement ?

Rarement sur ces modèles, parce que la cause documentée est la contamination d'un roulement, pas la seule dégradation de l'huile. Une vidange reste utile pour lire l'état de l'huile et vérifier l'absence de particules avant de décider.

Un grondement à l'arrière de votre RAV4 ou de votre Highlander ? Envoyez votre VIN via le formulaire de devis : nous confirmons la référence et le rapport le jour même. Par téléphone : 04 65 84 54 88. Ou commandez directement votre différentiel arrière RAV4 41110-42060 (rapport 2.28) — 1 390 € TTC, garantie jusqu'à 24 mois.
