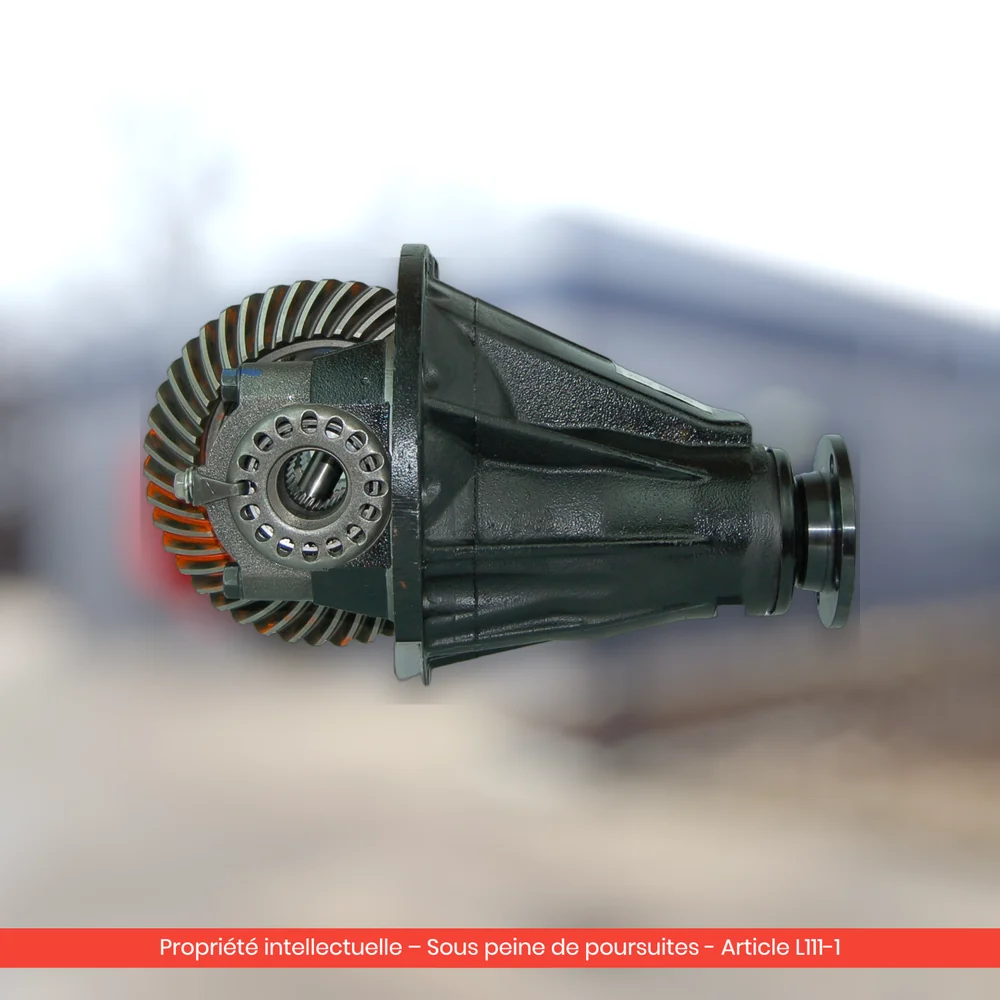

Identifier son différentiel Hiace : RZH à TRH

L'essentiel en 30 secondes

• Le problème : sur Toyota Hiace, deux fourgons de la même année peuvent porter deux différentiels arrière incompatibles. Le modèle et le millésime ne suffisent jamais à commander.
• Ce qui détermine la référence : le code châssis (RZH, LH, KDH, TRH), le code moteur et surtout le rapport de pont — de 3.727 à 4.875 selon les versions.
• C'est grave de se tromper ? Un rapport différent modifie la démultiplication finale, fausse le compteur et le tachygraphe, et rend le véhicule inutilisable en flotte.
• La solution : identifier le code châssis puis compter les dents couronne/pignon, et commander la référence 41110 correspondante — à partir de 1 290 € TTC, garantie jusqu'à 24 mois. Voir la fiche 41110-26430 (H100 / H200, 2RZ-E, 4.100).
• Le plus rapide : envoyez votre VIN ou votre numéro de châssis via le formulaire de devis, réponse sous 1 h ouvrée.

Identifier le différentiel arrière d'un Toyota Hiace est plus délicat que sur n'importe quel utilitaire européen, pour une raison simple : le Hiace n'a jamais été un modèle unique. Toyota l'a décliné en van, fourgon, minibus, châssis-cabine, 2WD et 4x4, avec cinq familles moteur et au moins cinq rapports de pont, sur trois décennies et pour des dizaines de marchés — dont beaucoup de véhicules aujourd'hui en Europe sont arrivés par import.

Ce guide explique où lire les informations sur le véhicule, comment décoder les préfixes RZH, LH, KDH et TRH, comment traiter le cas des imports japonais, et quelle référence 41110 correspond à chaque combinaison.

Pourquoi un pont de Hiace ne se commande jamais « par le modèle »

Le numéro 41110 désigne chez Toyota la famille « ensemble différentiel arrière ». Ce qui suit identifie la variante. Sur la période couverte par les générations H100 et H200, on trouve en circulation :

• Cinq familles moteur : 2RZ-E (2.4 essence), 3L (2.8 diesel atmosphérique), 1KD-FTV (3.0 D-4D common rail), 2TR-FE (2.7 essence), et selon les marchés d'autres variantes L et KZ.
• Cinq rapports de pont au moins : 3.727 (41/11), 3.909 (43/11), 4.100 (41/10), 4.300 (43/10) et 4.875 (39/8).
• Deux types de centre : différentiel ouvert et autobloquant à disques (LSD), ce dernier étant fréquent sur les versions 4x4 et sur certaines finitions japonaises.

Ces dimensions ne se déduisent pas les unes des autres. Un LH103 existe en 4.300 (43/10) et en 4.875 (39/8). Un RZH103 existe en 4.300 et en 4.555 (41/9). Un KDH201 change de rapport en cours de série : 3.909 jusqu'en 2010, 3.727 ensuite. Commander « un pont de Hiace 2008 » n'a donc aucun sens.

C'est le même problème que sur les autres utilitaires à pont rigide : la référence dépend du rapport, pas du nom du modèle — voir notre guide du pont arrière Vito W447.

Peut-on rouler en attendant d'avoir identifié la bonne pièce ?

Si le pont fait déjà du bruit, cela dépend du son : un grondement ou un hurlement continu autorise quelques centaines de kilomètres à charge réduite ; un claquement en reprise impose de décharger et d'immobiliser. Les seuils précis sont détaillés dans notre article différentiel arrière Toyota Hiace H100 / H200.

En revanche, ne roulez pas avec un pont dont vous doutez du rapport après un remplacement. Sur un utilitaire, un rapport erroné a trois conséquences immédiates :

• Le compteur de vitesse et le compteur kilométrique deviennent faux, ce qui déplace tous les intervalles d'entretien et pose un vrai problème sur un véhicule de société.
• La démultiplication finale change : le véhicule devient soit inexploitable en charge (rapport trop long), soit surrégimé sur route (rapport trop court), avec la consommation qui suit.
• Sur un Hiace 4x4, un écart de rapport entre l'avant et l'arrière crée une contrainte permanente dès que la transmission intégrale est engagée.

Une heure d'identification coûte donc infiniment moins cher qu'un deuxième pont.

La plaque constructeur du Hiace : où la trouver et ce qu'elle dit

Sur les Hiace, la plaque d'identification se trouve typiquement dans le compartiment moteur, accessible depuis la cabine après dépose du capot de servitude, ou sur le montant de porte selon la génération et le marché.

Ce qu'il faut y relever, dans cet ordre :

1. Le code modèle complet, du type KDH201R-RBMDYQ, TRH201R-SRPDK, RZH103R-RBMREQ ou LH103R-RBPRSQ. C'est l'information la plus riche : la partie avant le tiret est le code châssis, la suite encode carrosserie, transmission, marché et équipements.
2. Le VIN (17 caractères) ou, sur les véhicules japonais, le numéro de châssis (format différent, voir plus bas).
3. Le code moteur frappé sur le bloc.
4. Les codes d'équipement figurant sur la plaque : c'est là que se lisent le type de pont et parfois le rapport.

Ce dernier point mérite attention. Les spécialistes du Hiace expliquent que la plaque encode des caractéristiques de transmission qui ne se lisent nulle part ailleurs — par exemple, dans une lecture publiée par HiaceSoutheast, une lettre de la plaque désigne la taille de couronne : « By using the chart below we can decipher 'G' meaning the ring gear is an 8 inch gear », avec cette précision essentielle : « This is a fixed number that cannot be changed without rebuilding the differential with a new ring and pinion ».

Autrement dit : la plaque décrit le pont d'origine. Si le véhicule a déjà eu un pont remplacé, seule la mesure physique fait foi.

Décoder le code châssis : RZH, LH, KDH, TRH

Comme sur les autres Toyota, les premières lettres du code châssis désignent la famille moteur.

Le chiffre qui suit distingue empattement, hauteur de toit, charge utile et transmission. Sur les fiches constructeur que nous couvrons, on rencontre RZH103 et RZH115, LH103 et LH172, KDH200, KDH201 et KDH221, TRH201, TRH203, TRH213 et TRH223.

La lettre finale du code châssis (L ou R) indique la position de conduite, information décisive pour un véhicule d'import. Le suffixe après le tiret (-RBMDYQ, -SRPDK, -LEPNK…) encode le marché et les équipements : c'est lui qui explique que deux TRH201R puissent avoir des références de pont différentes, 41110-3D260 pour l'un et 41110-3D261 pour l'autre.

Le cas des Hiace importés : châssis japonais et documentation absente

Une part importante des Hiace en circulation en Europe et à l'export sont des véhicules d'occasion importés du Japon, d'Australie ou du Moyen-Orient. Trois particularités à connaître.

Pas de VIN 17 caractères sur les véhicules du marché japonais. Un Hiace JDM porte un numéro de châssis du type KZH100G-xxxxxxx ou RZH101G-xxxxxxx, sans VIN normalisé. Ce numéro reste parfaitement exploitable pour identifier le pont : c'est le code châssis qui compte, pas le format.

Les codes d'équipement japonais. Sur un forum de propriétaires de Hiace Super Custom, un membre cherchant l'huile correcte pour son pont donnait comme information de départ le code de sa plaque : « I have a 99 plate 3l 1kz super custom 4x4 it has G295 code on the vin », et un autre lui répondait que la vraie question à trancher était ailleurs — « The only thing to determine is if you have a limited slip differential » (discussion complète). Ces codes de plaque à trois ou quatre caractères désignent des options : certains identifient précisément un autobloquant.

La documentation d'entretien manquante. Sur un import, il faut partir du principe que l'huile de pont est d'origine. Un contrôle de l'aimant du bouchon de vidange, avant même de parler de remplacement, est le premier réflexe. C'est exactement le même réflexe que pour un Toyota Highlander importé des États-Unis.

Savoir si votre pont est un autobloquant

La distinction ouvert / autobloquant conditionne à la fois la pièce et l'huile à utiliser. Trois méthodes, de la plus simple à la plus fiable :

• Le test des deux roues levées. Les deux roues arrière en l'air, boîte au point mort. Faites tourner une roue à la main : sur un différentiel ouvert, l'autre tourne en sens inverse. Sur un autobloquant, elle tend à tourner dans le même sens, ou résiste nettement.
• La résistance en manœuvre. Un autobloquant fatigué se signale par un ressaut ou un broutage en braquage serré à faible vitesse, surtout à froid.
• Le code de plaque. Certaines options de plaque désignent l'autobloquant, mais la lecture dépend du marché : à croiser avec l'une des deux méthodes physiques.

L'enjeu pratique dépasse l'achat de la pièce : un autobloquant à disques exige une huile compatible LSD, avec des additifs de friction spécifiques. Une huile GL-5 standard dans un pont LSD provoque des broutages, puis une usure accélérée des disques. Sur le fil cité plus haut, l'avis retenu par les intervenants était sans ambiguïté sur le point clé : la spécification GL-5 est le minimum, mais la mention LSD doit figurer sur le bidon si le pont en est équipé.

Déterminer le rapport de pont sans démonter

C'est la donnée la plus fiable, parce qu'elle est mesurable sur le véhicule et indépendante de toute documentation.

La méthode du comptage de tours. Les deux roues arrière en l'air, boîte au point mort, frein de stationnement relâché. Marquez l'arbre de transmission et une roue. Faites tourner les deux roues ensemble d'exactement un tour et comptez les tours de l'arbre de transmission. Le résultat est le rapport. Piège classique : si vous ne faites tourner qu'une roue en laissant l'autre au sol, le compte est doublé.

La lecture sur la couronne. Si le pont est ouvert, le nombre de dents est fréquemment gravé sur la tranche de la couronne, sous la forme 43-10 ou 10/43.

Cette méthode de comptage est universelle sur les ponts rigides ; nous l'appliquons de la même façon dans notre comparatif de rapports de pont.

Table des références 41110 Hiace par code châssis

Plusieurs de ces références couvrent des équivalences constructeur : le 41110-3D260 vaut aussi pour les 41110-3D261 et 41110-3D262 selon la variante de châssis, et le 41110-26430 pour les 41110-26431 et 41110-26432. Ces équivalences sont indiquées sur chaque fiche produit, avec le détail des codes châssis complets.

Prix selon la référence identifiée

Sur un véhicule d'import, l'écart entre reconditionné et occasion ne se joue pas seulement sur le prix. Une occasion prélevée sur un Hiace d'un autre marché peut parfaitement avoir un rapport différent du vôtre — et vous ne le découvrirez qu'après montage. Le reconditionné en échange standard supprime ce risque, puisque la référence est validée avant expédition.

Notre solution : la référence validée avant expédition

Nos différentiels Hiace H100 et H200 sont reconditionnés dans un atelier partenaire certifié ISO 9001 : démontage intégral, contrôle dimensionnel, remplacement systématique des roulements coniques, joints spi, entretoise de précharge et rondelles de butée, réglage au comparateur de la portée de denture et de la précharge, puis test au banc — fonctionnement, étanchéité et niveau sonore sous charge, avec certificat joint.

Conditions : garantie jusqu'à 24 mois, échange standard avec reprise de l'ancienne pièce, sans caution, livraison jusqu'au garage, prix en moyenne 40 à 60 % inférieur au neuf constructeur.

Avant expédition, notre équipe technique valide la référence contre votre VIN ou votre numéro de châssis japonais : code châssis, motorisation, rapport et type de centre. Envoyez-le via le formulaire de devis — réponse sous 1 h ouvrée, gratuitement. Devis groupé possible pour une flotte ou un lot à l'export.

Après identification : montage et rodage

1. Nettoyer intégralement le carter d'essieu. La limaille de l'ancien couple conique détruit des roulements neufs en quelques milliers de kilomètres.
2. Contrôler l'arbre de transmission et son palier intermédiaire avant de refermer : sur Hiace, un palier fatigué réinjecte dans le pont neuf la vibration qui a tué le premier.
3. Serrer au couple constructeur, en étoile pour le carter, sans sur-serrer l'écrou de bride de pignon qui fixe la précharge du roulement conique.
4. Remplir avec la bonne huile. Spécification GL-5, et impérativement une huile compatible LSD si le pont est un autobloquant. Le volume et la viscosité exacts dépendent de la génération : référez-vous aux données de votre millésime.
5. Roder puis vidanger tôt. 500 à 800 km sans charge maximale, puis une première vidange précoce pour évacuer les particules de rodage de denture.

Questions fréquentes

Où trouver le code châssis d'un Toyota Hiace ?

Sur la plaque constructeur, typiquement dans le compartiment moteur accessible depuis la cabine, ou sur le montant de porte selon la génération. Le code complet ressemble à KDH201R-RBMDYQ ou RZH103R-RBMREQ : la partie avant le tiret est le code châssis.

Que signifient RZH, LH, KDH et TRH sur un Hiace ?

Ce sont les préfixes de famille moteur : RZH pour le 2RZ-E essence, LH pour les diesels atmosphériques L et 3L, KDH pour le 1KD-FTV 3.0 D-4D common rail, TRH pour les essences TR (1TR-FE, 2TR-FE).

Comment connaître le rapport de pont de mon Hiace ?

Les deux roues arrière en l'air, faites tourner les deux roues ensemble d'un tour exact et comptez les tours de l'arbre de transmission : 4,30 tours pour un 4.300 (43/10), 4,88 pour un 4.875 (39/8). C'est la seule méthode indépendante de la documentation.

Comment savoir si mon Hiace a un différentiel autobloquant ?

Les deux roues arrière levées, boîte au point mort : sur un différentiel ouvert, faire tourner une roue fait tourner l'autre en sens inverse. Sur un autobloquant, elle résiste ou tend à tourner dans le même sens. C'est déterminant pour choisir l'huile.

Un Hiace importé du Japon sans VIN peut-il être identifié ?

Oui. Les véhicules du marché japonais portent un numéro de châssis du type KZH100G-xxxxxxx au lieu d'un VIN 17 caractères. Ce numéro contient le code châssis, qui suffit à déterminer la famille de pont. Envoyez-le-nous via le formulaire de devis.

Combien coûte un différentiel Hiace une fois la référence identifiée ?

De 1 290 € TTC pour les versions H100 et H200 essence à 1 490 € TTC pour les H200 1KD-FTV, en échange standard, garantie jusqu'à 24 mois, sans caution à avancer et avec la référence validée avant expédition.

Deux Hiace de la même année peuvent-ils avoir des ponts différents ?

Oui, et c'est fréquent. Un KDH201 est en 3.909 jusqu'en 2010 et en 3.727 ensuite ; un LH103 existe en 4.300 et en 4.875 ; un RZH103 en 4.300 et en 4.555. L'année seule ne détermine jamais la référence.

Quelle huile pour un pont de Hiace autobloquant ?

Une huile de spécification GL-5 portant explicitement la mention LSD. Une GL-5 standard dans un pont à disques provoque des broutages en braquage puis une usure accélérée. Vérifiez toujours le type de centre avant de remplir.

Un doute sur la référence de votre pont de Hiace ? Envoyez votre VIN ou votre numéro de châssis japonais via le formulaire de devis : nous confirmons le code châssis, le rapport et le type de centre le jour même. Par téléphone : 04 65 84 54 88. Ou consultez directement la fiche du différentiel Hiace 41110-26430 (4.100) — 1 290 € TTC, garantie jusqu'à 24 mois.
