Une boîte de transfert défaillante sur Land Rover Discovery 5, Range Rover L405 ou Range Rover Sport L494 se manifeste par plusieurs symptômes typiques : judder à basse vitesse, knocking au passage R/D, bruits à 60-100 km/h, message d'erreur transmission. Avant d'engager une intervention coûteuse (1 790 € + 800-1 200 € de main-d'œuvre + reflash 200-400 €), il est essentiel d'isoler la cause exacte. Ce guide détaille le diagnostic complet par symptôme sur la boîte de transfert Magna Steyr DD295, avec les codes défaut TCCM et la démarche atelier.
Démarche de diagnostic structurée
Le diagnostic d'une boîte de transfert Land Rover défaillante repose sur quatre éléments :
- Lecture des codes défaut via outil OBD II compatible JLR (SDD, Topdon, Autel)
- Test routier protocolisé : froid puis chaud, basse vitesse, virages serrés, gamme courte
- Inspection visuelle sur pont : recherche de fuites au joint avant ou arrière, vérification fixations
- Vérification du fluide : niveau et couleur (rouge transparent = sain, brun foncé = dégradé)
Codes défaut TCCM les plus fréquents
Le module TCCM (Transfer Case Control Module) gère électroniquement la boîte de transfert. Les codes défaut typiques :
| Code TCCM | Signification | Action recommandée |
|---|---|---|
| P189A | Transfer case range shift malfunction | Test actionneur de gamme High/Low |
| P189B | Transfer case range shift slipping | Embrayage interne usé, remplacement requis |
| P0810 | Clutch position circuit | Capteur de position, possiblement actionneur |
| U0102 | Lost communication with transfer case control module | Vérification réseau CAN, batterie |
| C100A | Transfer case position sensor | Capteur défaillant, remplacement |
| C1A50 | TCCM internal failure | Module interne défaillant, remplacement |
Lecture via outil constructeur SDD JLR (concession) ou compatible (Autel MK808/MK906, Topdon Phoenix). Une valise OBD II générique ne suffit pas pour les codes spécifiques TCCM.
Tests routiers de diagnostic
Test à froid (5 premiers km)
À froid, une boîte de transfert même en début de panne peut sembler normale. Aucun bruit, aucun à-coup. Si vous observez déjà des symptômes à froid, la panne est avancée.
Test à chaud (après 30 minutes)
Les symptômes apparaissent typiquement à chaud :
- Judder à 30-50 km/h en virage : boîte de transfert (cause #1 sur Range Rover L405)
- Vibrations à 60-100 km/h : boîte de transfert (chaîne ou pignons usés)
- Knocking au passage R/D : disques d'embrayage internes usés
- Refus de gamme basse : actionneur de gamme défaillant
Test parking (manœuvres serrées)
Virages à fond gauche puis droite à 5-10 km/h :
- Cliquetis : boîte de transfert (sensible aux braquages serrés)
- Patinage à la pédale : embrayage multidisque interne
- Bruit régulier : suspect cardans ou roulements
Test gamme courte (Discovery 5 / véhicules tout-terrain)
Sur véhicule à l'arrêt, sélectionner mode tout-terrain (bouton Terrain Response), sélectionner gamme basse via interface. Le passage doit être rapide (1-3 secondes) avec un léger "clic" mécanique. Si :
- Délai > 5 secondes : actionneur de gamme en début de panne
- Refus de passage : actionneur défaillant ou TCCM
- Message d'erreur : diagnostic OBD obligatoire
Tableau de correspondance symptôme → cause probable
Le test décisif : la vidange préventive d'abord
| Symptôme observé | Cause probable | Test confirmation |
|---|---|---|
| Judder à basse vitesse en virage | Fluide dégradé (TSB) ou usure mécanique | Tenter vidange OEM en premier |
| Knocking au passage R/D | Disques d'embrayage usés | Lecture codes P189B |
| Vibrations à 60-100 km/h à chaud | Chaîne ou pignons internes | Disparaît à froid |
| Refus gamme basse Terrain Response | Actionneur High/Low | Lecture codes P189A |
| Mode failsafe + message transmission | TCCM défaillant ou capteur | Lecture codes C1A50 / C100A |
| Fuite d'huile sombre sous véhicule | Joint spi avant ou arrière | Inspection visuelle sur pont |
Sur Land Rover, la première action recommandée pour 60-70% des symptômes (judder, vibrations modérées) est une vidange complète du fluide de boîte de transfert selon le bulletin technique JLR :
- Vidange complète des 2 litres de fluide d'origine
- Remplissage avec fluide OEM Land Rover spécifique (NE PAS utiliser de fluide générique)
- Reflash TCCM/PCM/TCM
- Test routier de validation 50 km
Coût total : 200-400 € en garage indépendant compétent. Cette intervention résout 40-50% des cas selon les retours forum. Si le symptôme persiste après vidange, le remplacement de la boîte devient nécessaire.
Voir notre comparatif des prix de la boîte de transfert Land Rover pour les options chiffrées.
Pour comprendre toutes les compatibilités et le défaut technique d'origine, consultez notre guide complet sur la boîte de transfert Land Rover LR125903.

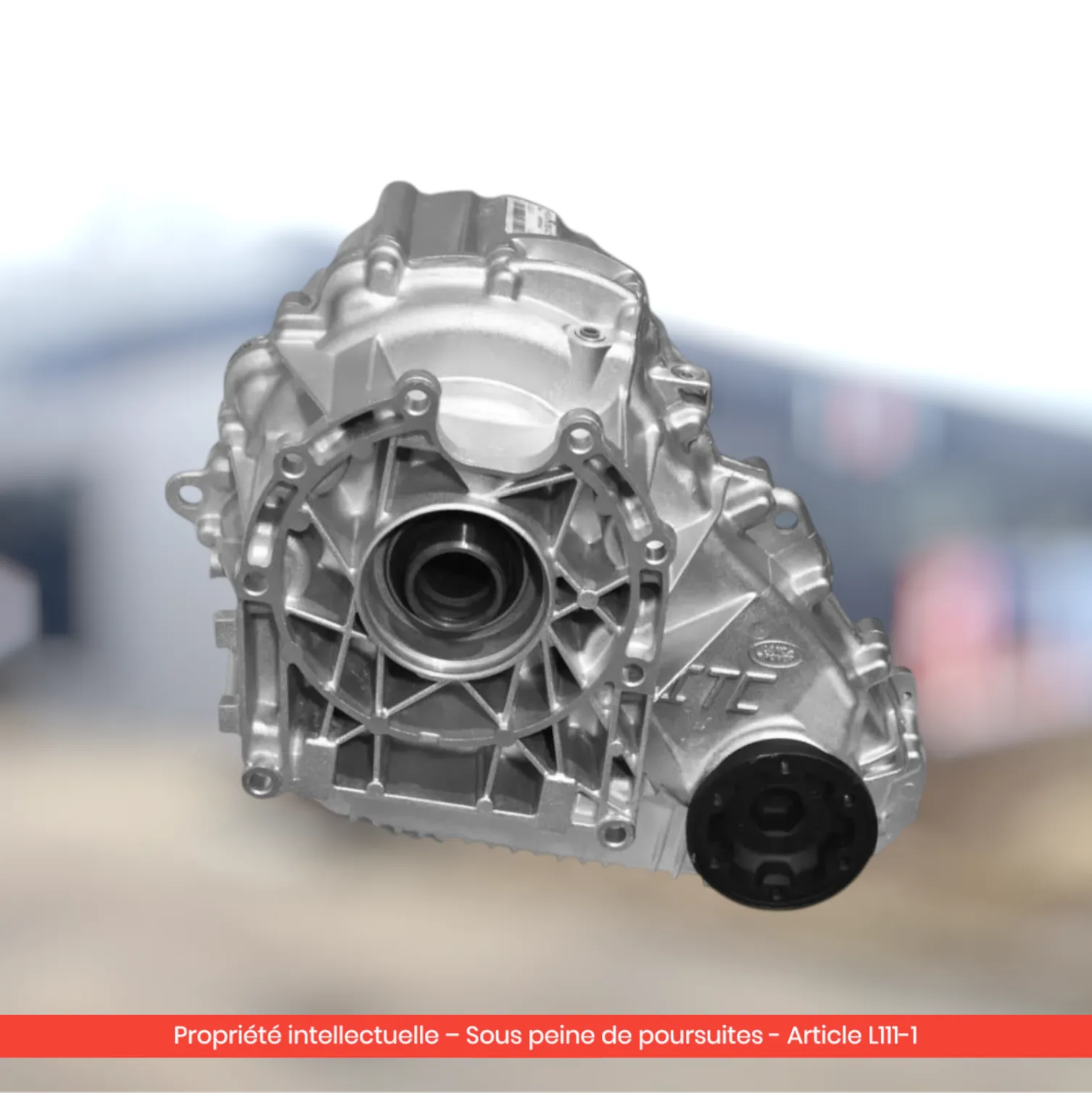

Boîte de transfert reconditionnée Land Rover Discovery 5 / Range Rover / Range Rover Sport - LR125903, LR101747
1790,00 € TTCsoit 3x 596,67 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Quels sont les codes défaut typiques d'une boîte de transfert Land Rover défaillante ?
Les codes les plus fréquents sont P189A (range shift malfunction), P189B (clutch slipping), P0810 (capteur position), U0102 (communication TCCM), C100A (capteur de position), C1A50 (TCCM interne défaillant). Lecture via SDD JLR ou compatible (Autel, Topdon).
Quelle valise OBD utiliser pour diagnostiquer une boîte de transfert Land Rover ?
Une valise OBD générique ne suffit pas. Utiliser SDD JLR (outil constructeur, accessible aux concessions et certains spécialistes), ou compatible : Autel MaxiCOM MK808/MK906, Topdon Phoenix, ou faire appel à un atelier spécialisé Jaguar Land Rover.
Une vidange préventive peut-elle résoudre certains symptômes ?
Oui, dans 40-50% des cas (selon le bulletin technique JLR). Pour le judder à basse vitesse en virage et les vibrations modérées à chaud, une vidange complète du fluide avec OEM Land Rover + reflash des modules peut suffire. Coût : 200-400 €.
Comment distinguer un bruit de boîte de transfert d'un bruit de cardan sur Land Rover ?
Test simple : un bruit de boîte de transfert s'intensifie en virage à basse vitesse, apparaît à chaud et est lié à l'utilisation du système 4WD. Un bruit de cardan est constant à toute vitesse, indépendant de la température, et varie surtout selon le braquage.
Combien coûte un diagnostic complet boîte de transfert chez un garagiste Land Rover ?
Comptez 100-200 € pour un diagnostic OBD II + test routier dans un atelier spécialisé Land Rover. En concession JLR, 200-350 €. Le diagnostic doit inclure : lecture codes TCCM, vérification fluide, test routier protocolisé, inspection visuelle sur pont.
Faut-il toujours remplacer la pièce après détection d'un code défaut TCCM ?
Non. Pour les codes P189A (range shift), un remplacement de l'actionneur seul peut être tenté avant le remplacement complet (600-1 000 € au lieu de 1 790 €). Pour les codes P189B (clutch slipping) ou C1A50, le remplacement complet est nécessaire.
