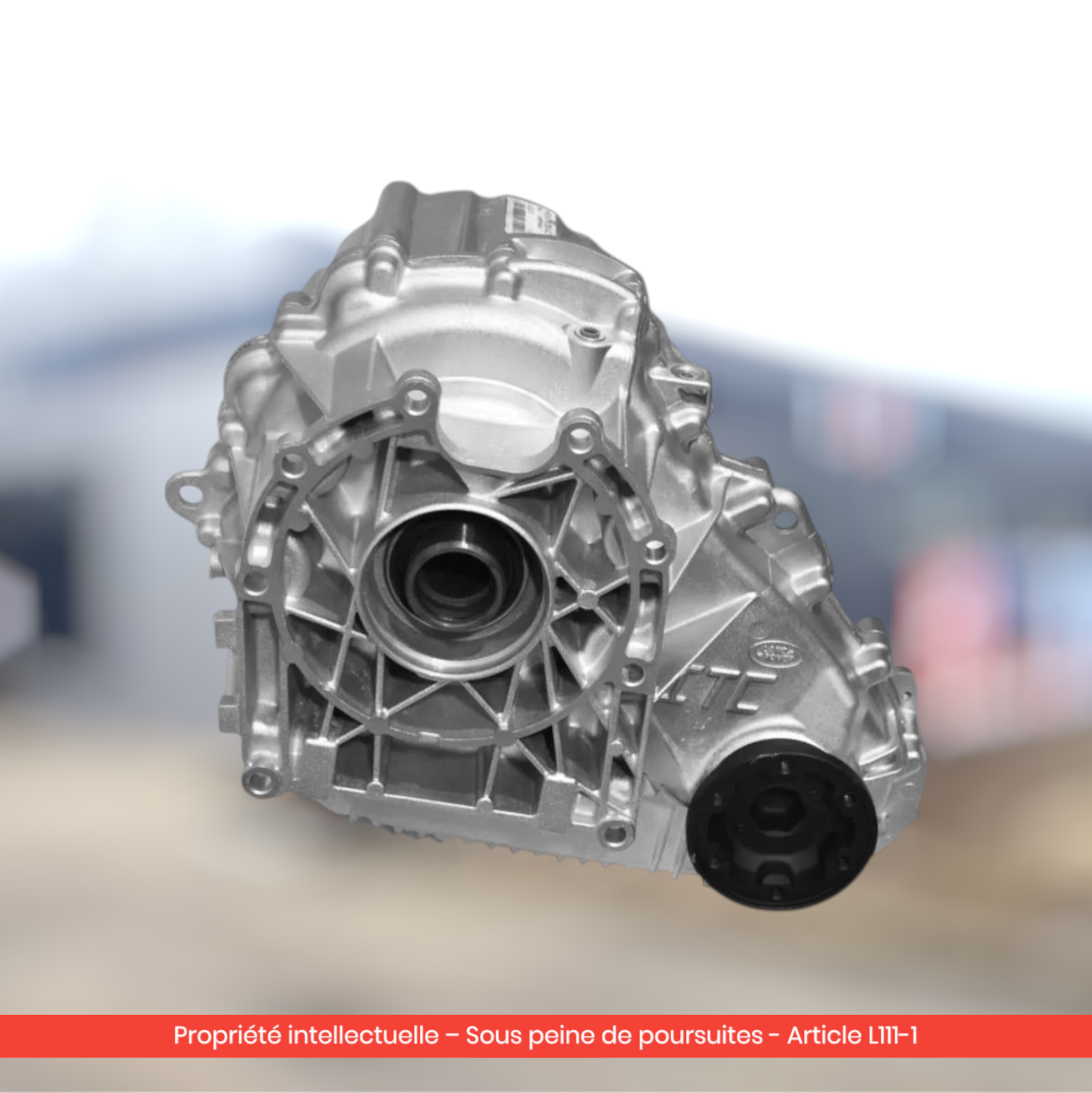

Boîte de transfert Land Rover Discovery 5 / Range Rover (LR125903) : guide complet

La boîte de transfert Land Rover Discovery 5 / Range Rover / Range Rover Sport (références d'origine LR125903 et LR101747, type Magna Steyr DD295 2 vitesses) équipe les versions 4WD intégral High/Low de la 5e génération du Discovery (L462, 2017-), du Range Rover (L405) et du Range Rover Sport (L494) jusqu'aux millésimes récents. Cette boîte de transfert deux vitesses gère la répartition de couple entre essieux ainsi que le passage en mode tout-terrain (gamme courte). Sur les motorisations Td6 3.0 (306 ch), Sd4 2.0 (240 ch), V8 5.0 SCV (510-575 ch), des pannes apparaissent typiquement entre 80 000 et 150 000 km. Ce guide complet couvre les compatibilités, symptômes et solutions de remplacement.

Qu'est-ce que la boîte de transfert ITC/PLA Land Rover et à quoi sert-elle ?

Les Land Rover Discovery 5, Range Rover L405 et Range Rover Sport L494 utilisent une boîte de transfert deux vitesses Magna Steyr DD295 (parfois appelée ITC PLA selon la nomenclature interne Jaguar Land Rover). Elle assume trois fonctions :

• Répartition variable du couple entre essieu avant et essieu arrière (gestion électronique pilotée par le module CCM)
• Sélection de gamme : passage de la gamme haute (route) à la gamme basse (tout-terrain, démultiplication x2,93) via un actionneur électrique
• Verrouillage central entre essieux (mode 4x4 verrouillé pour conditions extrêmes)

Cette boîte de transfert moderne remplace les anciennes générations LR3/LR4 (Discovery 3/4, RR L322) — sur les nouveaux modèles, le système est plus compact, plus léger, et entièrement piloté électroniquement via le bouton Terrain Response sur la console centrale.

💡 Bon à savoir : selon AWD.tech Land Rover ITC, les références LR125903 et LR101747 sont équivalentes — variantes selon le millésime et le marché. La pièce est compatible cross-modèles Discovery 5 / Range Rover L405 / RR Sport L494 sous réserve de vérification VIN.

Les symptômes d'une boîte de transfert Land Rover défaillante

Judder/à-coups à basse vitesse en virage

Symptôme le plus rapporté sur Range Rovers Forum. Sensation de saccades dans la transmission lors de manœuvres à basse vitesse (parking, virage en sortie de péage), surtout lors d'accélération franche depuis l'arrêt. Dans les premiers stades, ce judder peut être résolu par un changement de fluide selon le bulletin technique TSB (utiliser uniquement le fluide OEM Land Rover).

Knocking au passage marche avant/arrière

Un bruit sourd de "toc" lors du passage R/D ou D/R à l'arrêt indique une usure des disques d'embrayage internes. Le passage du couple n'est plus progressif, ce qui crée une percussion mécanique. Symptôme à prendre au sérieux car évolution rapide vers une panne complète.

Bruit de cliquetis ou grincement à 60-100 km/h

Vibrations et bruit métallique en roulage normal, surtout après 30 minutes (à chaud). Selon les retours sur Range Rovers Forum, c'est typiquement le signe d'usure des roulements internes ou de la chaîne de transmission de couple.

Mode dégradé (failsafe) et message d'erreur

Apparition d'un message "Transmission Fault" ou "Reduced Performance" sur le combiné instruments. Le véhicule peut passer en mode failsafe (limp mode), refuser de passer en gamme basse, ou désactiver les modes Terrain Response. Selon Gears Magazine, ce mode dégradé est souvent déclenché par une défaillance du module de contrôle de la boîte de transfert (TCCM).

Fuite d'huile au niveau du joint avant ou arrière

Fuite généralement localisée au niveau des joints spi de l'arbre de sortie. Tâches d'huile sombre sous le véhicule, souvent au niveau du milieu du châssis. Risque secondaire : chute du niveau d'huile interne.

⚠️ Attention : sur le Range Rover L405 et le RR Sport L494, le niveau d'huile de la boîte de transfert n'est plus accessible facilement — pas de jauge classique. La vérification doit se faire sur pont et avec un protocole précis.

Problème connu : le défaut de fluide d'origine

Land Rover a publié un bulletin technique (TSB) reconnaissant que sur certains millésimes, le fluide d'origine de la boîte de transfert se dégrade prématurément, provoquant le judder caractéristique. La solution officielle :

1. Vidange complète du fluide (2 litres environ)
2. Remplissage avec fluide OEM Land Rover spécifique (NE PAS utiliser de fluide générique)
3. Reflash du module TCCM (Transfer Case Control Module), du PCM et du TCM
4. Test routier de validation

Cette procédure résout environ 40-50% des cas de judder selon les retours forum. Pour les cas plus avancés (usure mécanique des disques d'embrayage), le remplacement complet de la boîte est nécessaire.

Kilométrage de défaillance typique :

• Cas précoces : 60 000-90 000 km en usage urbain intensif (chaleur)
• Cas moyens : 90 000-130 000 km
• Cas tardifs : 130 000-180 000 km (entretien suivi, fluide changé préventivement)

Quels véhicules sont concernés ?

💡 Bon à savoir : la même base mécanique a été déclinée sous plusieurs références (LR125903, LR101747, LR136996 selon millésime). Toujours vérifier le numéro VIN avec le service technique avant commande.

Comment vérifier la compatibilité avec votre véhicule ?

Trois méthodes :

1. Communiquer le VIN au service technique Car Parts France via le formulaire de devis — vérification réalisée sous 24h
2. Relever la référence sur l'étiquette latérale de la boîte de transfert d'origine : LR125903, LR101747 ou variantes
3. Vérifier la carte grise : modèles Discovery 5 / Range Rover / RR Sport sont systématiquement équipés (pas de version 4x2)

Tableau des références OEM compatibles :

Combien coûte une boîte de transfert Land Rover ? Comparatif des prix

Coût main-d'œuvre dépose/repose : 700-1 200 € en garage indépendant compétent. Reflash modules (TCCM, PCM, TCM) après remplacement : 200-400 €.

💡 Le meilleur rapport qualité/prix : la solution reconditionnée Car Parts France (fiche produit) à 1 790 € TTC, garantie 2 ans, divise par 2,5 le coût total par rapport au concessionnaire. Demander un devis avec votre VIN.

Boîte de transfert Land Rover reconditionnée : ce que comprend l'offre CPF

• Démontage complet du carter Magna Steyr DD295 et nettoyage haute pression
• Inspection de la chaîne de transmission, des pignons de gamme courte/longue, du module TCCM
• Remplacement systématique des disques d'embrayage multidisques, joints d'étanchéité (renforcés), roulements à aiguilles
• Reconditionnement de l'actionneur électrique de gamme High/Low
• Reset et test du module TCCM : compteurs d'usure remis à zéro
• Remplissage avec fluide haute performance compatible spécifications JLR
• Test sur banc d'essai : simulation gamme haute/basse, mesure pression hydraulique, vérification capteurs
• Garantie 2 ans pièces, livraison 48-72h, paiement 3x sans frais (3 × 596,67 €)

Le montage : ce qu'il faut savoir

Étapes principales

1. Mise sur pont 4 colonnes (poids véhicule 2,3-2,8 t), dépose des protections sous-caisse
2. Vidange du fluide de transmission ZF 8HP70 ou ZF 8HP90
3. Dépose des arbres de transmission avant et arrière
4. Démontage des fixations de la boîte de transfert (8 boulons sur la cloche transmission)
5. Extraction de la boîte par le bas — opération à 2 personnes minimum (pièce > 40 kg)
6. Repose, remplissage transmission et boîte de transfert avec fluides OEM
7. Reflash TCCM/PCM/TCM via outil constructeur ou compatible (SDD JLR, Topdon, Autel)
8. Test routier complet incluant gamme courte

Conseils post-montage

6 à 8 heures de main-d'œuvre. Reflash des modules obligatoire — sans cela, la boîte reste en mode dégradé. Test routier de 100 km incluant test gamme basse, virages serrés, accélérations franches.

💡 Bon à savoir : la vidange préventive du fluide de boîte de transfert tous les 80 000-100 000 km (au lieu des 150 000 km "inspect-only" annoncés par Land Rover) prolonge significativement la durée de vie. Toujours utiliser le fluide OEM JLR.

Guides spécifiques par modèle et thématique

• Boîte de transfert Discovery 5 LR125903 : guide spécifique — Focus motorisations Discovery 5, usage tout-terrain, témoignages forum.
• Range Rover L405 boîte de transfert : panne et remplacement — Spécificités Range Rover et RR Sport, fluide TSB, judder.
• Land Rover boîte de transfert judder et bruit : diagnostic — Diagnostic complet par symptôme, codes TCCM, démarche atelier.
• Boîte de transfert Land Rover LR125903 prix : comparatif — Toutes les options chiffrées : vidange TSB, occasion, reconditionné, échange standard, neuf.

FAQ

Combien coûte une boîte de transfert Land Rover Discovery 5 / Range Rover reconditionnée ?

La boîte de transfert reconditionnée Car Parts France pour Land Rover Discovery 5, Range Rover ou RR Sport (références LR125903 / LR101747) coûte 1 790 € TTC, garantie 2 ans, livrée en 48-72h. Paiement en 3 fois sans frais (3 × 596,67 €).

Quels sont les premiers signes d'une boîte de transfert Land Rover défaillante ?

Judder/à-coups à basse vitesse en virage, knocking au passage R/D, vibrations à 60-100 km/h, message "Transmission Fault" ou mode failsafe. Une fuite d'huile au niveau du châssis est aussi un signal d'alerte précoce.

Une vidange préventive peut-elle suffire à résoudre le problème ?

Dans 40-50% des cas (selon le bulletin technique JLR), oui. Si le judder est apparu récemment et que l'usure mécanique n'est pas avancée, une vidange complète avec fluide OEM Land Rover (200-400 €) peut résoudre le problème. Si la panne est avancée, le remplacement devient nécessaire.

À quel kilométrage la boîte de transfert Land Rover tombe-t-elle en panne ?

Selon les forums (RangeRovers.net, LandRoverForums), la défaillance survient typiquement entre 80 000 et 150 000 km. Une vidange préventive du fluide tous les 80 000-100 000 km prolonge significativement la durée de vie.

Faut-il programmer la boîte de transfert après remplacement ?

Oui, obligatoirement. Reflash du module TCCM (Transfer Case Control Module), PCM et TCM via outil constructeur (SDD JLR) ou compatible (Topdon, Autel). Coût : 200-400 €. Sans cette étape, la boîte reste en mode dégradé.

Quel fluide pour la vidange de la boîte de transfert Land Rover ?

Utiliser uniquement le fluide OEM Land Rover spécifique (référence variable selon millésime, généralement BMW MTF-LT-3 équivalent). NE PAS utiliser de fluide universel ou de fluide "compatible" — risque de détérioration accélérée. Quantité : 2 litres environ.

Peut-on rouler avec une boîte de transfert Land Rover en mode failsafe ?

Sur de courtes distances oui, le système se replie sur l'essieu arrière uniquement (pas de gamme basse, pas de répartition variable). À éviter sur autoroute longue distance — risque de surchauffe et d'aggravation. Programmer le diagnostic dans les jours suivants.
