Solénoïdes vacuum vs actionneur électrique sur Classe G : ne pas confondre les pannes
Sur Mercedes Classe G W463, deux systèmes très différents pilotent le 4×4 et la transmission intégrale. Beaucoup de propriétaires les confondent — et finissent par remplacer le mauvais composant. Ce guide trie clairement les deux pour qu'un diagnostic clair débouche sur la bonne réparation.
Les deux systèmes complètement séparés
Système 1 — Boîte de transfert HIGH/LOW (rapports route/réduction)

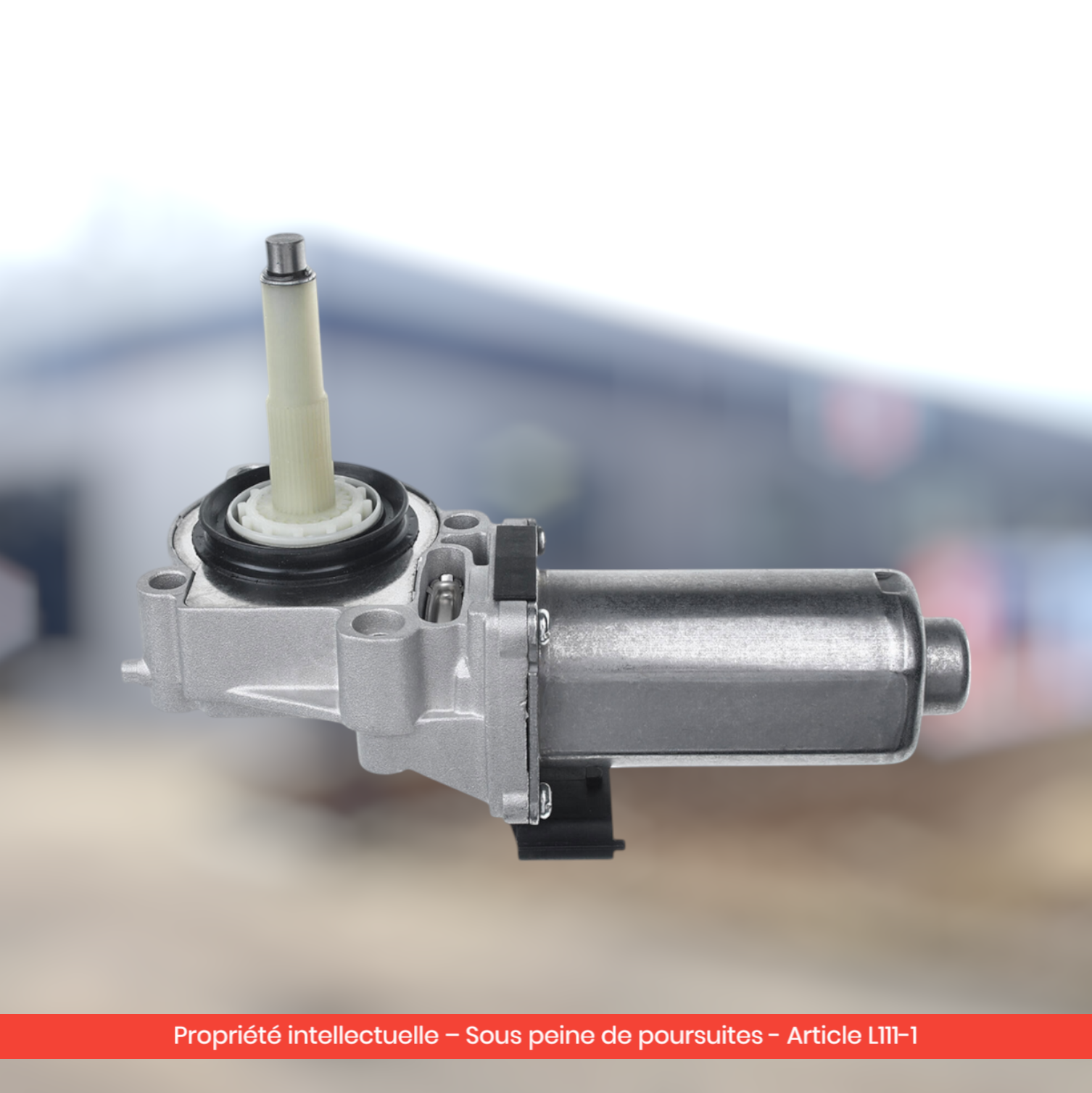

- Pilotage : actionneur électrique A4635400088 (servo-moteur dérivé d'un moteur d'essuie-glace)
- Bouton tableau : L (Low Range)
- Localisation : à l'arrière du carter de transfert
- Technologie : 100 % électrique
- Fonction : commute les pignons HIGH ↔ LOW
Système 2 — Blocages de différentiel (avant / centre / arrière)
- Pilotage : système électro-pneumatique-hydraulique
- Boutons tableau : 3 boutons distincts pour les 3 blocages
- Composants :
- Solénoïdes vacuum côté passager dans le compartiment moteur
- Pompe à vide (souvent commune avec les freins)
- Membrane caoutchouc à l'avant du carter de transfert (diaphragme vacuum)
- Conduites hydrauliques vers les ponts avant et arrière
- Banjo fittings (raccords) souvent corrodés sur véhicules anciens
Ces deux systèmes peuvent défaillir indépendamment l'un de l'autre.
Quel système est en panne ? Tableau de correspondance
Comment isoler les deux systèmes pratiquement
Test 1 — HIGH/LOW seul
| Symptôme | Cause probable | Pièce à remplacer |
|---|---|---|
| Bouton L ne fait pas commuter en LOW | Actionneur transfert ou faisceau | A4635400088 (actionneur) |
| Voyant L clignote sans engagement | Actionneur partiel ou capteur position | A4635400088 ou capteur |
| Bouton blocage central sans effet | Solénoïde vacuum ou diaphragme | Solénoïde / diaphragme |
| Bouton blocage avant sans effet | Solénoïde + ligne hydraulique avant | Solénoïde / conduite |
| Bouton blocage arrière sans effet | Solénoïde + ligne hydraulique arrière | Banjo fitting souvent corrodé |
| Sifflement au compartiment moteur quand on demande un blocage | Fuite vacuum | Diaphragme à remplacer |
Désactiver tous les blocages de différentiel (relâcher les boutons). Tester uniquement le passage HIGH → LOW. Si ça ne marche pas → actionneur transfert.
Test 2 — Blocages seuls
Rester en HIGH. Tester chaque blocage de différentiel séparément. Si l'un ne s'engage pas → côté solénoïdes / vacuum / hydraulique, rien à voir avec l'actionneur A4635400088.
Test 3 — Croisé
Si HIGH/LOW ET blocages dysfonctionnent simultanément, c'est plus rare. Vérifier la masse commune et l'alimentation principale du module 4×4.
Symptômes typiques du système blocage différentiel
Sur W463 ancienne (avant 2003), les défauts les plus fréquents :
Diaphragme vacuum à l'avant du transfert
- Localisation : caoutchouc rond à l'avant du carter, derrière les pignons d'attaque
- Symptôme : le blocage central refuse de s'engager, sifflement de fuite d'air
- Cause : caoutchouc cracquelé après 15–20 ans
- Remplacement : 100–200 € pièce + main d'œuvre
Solénoïdes vacuum côté passager
- Localisation : 3 solénoïdes regroupés sur la cloison côté passager dans le compartiment moteur
- Symptôme : un blocage particulier ne réagit pas, alors que les deux autres fonctionnent
- Cause : usure ou corrosion contacts
- Remplacement : 80–150 € par solénoïde
Banjo fittings hydraulique
- Localisation : raccords sur les conduites menant aux ponts
- Symptôme : blocage avant ou arrière intermittent
- Cause : corrosion sur véhicules ayant roulé en bord de mer ou sur sel routier
- Remplacement : 50–100 € pièce + main d'œuvre
Citation BenzWorld (sujet Diff lock vacuum system diagram) : "A rubber diaphragm on the front of the transfer case that pushes the differential lock actuator can develop a vacuum leak when it gets old". Pour les W463 année 2003, le diaphragme est dans la zone à risque.
Conseil pratique avant achat de pièce
Avant d'acheter quoi que ce soit, faire un diagnostic Star Diagnosis ou test multimètre ciblé :
- HIGH/LOW ne marche pas → priorité actionneur A4635400088
- Blocage central ne marche pas → priorité diaphragme + solénoïde
- Blocage avant/arrière ne marche pas → priorité solénoïde + banjo
Ne jamais commander un actionneur A4635400088 si le défaut concerne uniquement les blocages de différentiel.
Remplacement actionneur — solution Car Parts France
Voir l'actionneur de boîte de transfert Mercedes Classe G A4635400088 reconditionné — 290 € TTC, garantie 2 ans, échange standard.
Pour les composants vacuum / hydraulique des blocages de différentiel, contactez un spécialiste Classe G.
Pour aller plus loin
- Guide complet : actionneur boîte de transfert Classe G W463 A4635400088
- Mercedes Classe G : passage HIGH / LOW range qui ne fonctionne plus
- Diagnostic actionneur boîte de transfert Classe G — Star et multimètre
- Coût remplacement actionneur Classe G : concession vs reconditionné
FAQ — Différenciation actionneur / blocages Classe G
Si HIGH/LOW marche mais pas les blocages, faut-il aussi changer l'actionneur ?
Non. Les deux systèmes sont distincts. L'actionneur A4635400088 ne participe pas aux blocages.
Mes 3 blocages refusent en même temps : c'est l'actionneur ?
Non. C'est plutôt la pompe à vide commune ou un défaut d'alimentation 12V général du module 4×4. À diagnostiquer.
HIGH/LOW marche par intermittence, blocages parfaits : actionneur fatigué ?
Très probable. Engagement intermittent = symptôme classique de balais charbon usés sur l'actionneur.
Sur ma G500 2003, le diaphragme vacuum a été remplacé. Faut-il changer l'actionneur en préventif ?
Pas systématiquement. Le diaphragme et l'actionneur ont des durées de vie différentes. Garder l'actionneur tant qu'il fonctionne.
Quel ordre de réparation si plusieurs défauts cohabitent ?
Priorité au défaut le plus pénalisant à l'usage. Sur véhicule routier, HIGH/LOW est rarement utilisé : remplacer en dernier si rien ne presse. Sur véhicule offroad, c'est l'inverse.
