ATC500 vs ATC400 vs ATC700 BMW : différence et compatibilité
La famille ATC (Active Transfer Case) BMW regroupe trois générations principales : ATC400, ATC500 et ATC700. Toutes équipent les BMW xDrive, toutes utilisent un actionneur électrique, mais les carters complets ne sont pas interchangeables. Ce guide compare les trois pour aider à identifier la pièce correcte selon votre véhicule.
Tableau comparatif
ATC400 — pour BMW X3 E83
| Caractéristique | ATC400 | ATC500 | ATC700 |
|---|---|---|---|
| Couple maxi | 400 Nm | 500 Nm | 700 Nm |
| Modèles principaux | X3 E83 | X5 E53 phase restylée | X5 E70, X6 E71 |
| Période production | 2003–2010 | 2003–2006 | 2007–2014 |
| Actionneur (commun) | A4635400088 | A4635400088 | A4635400088 |
| Carter mécanique | Spécifique ATC400 | Spécifique ATC500 | Spécifique ATC700 |
| Chaîne | Standard | Renforcée | Renforcée+ |
L'ATC400 est dimensionnée pour le couple modéré du X3 E83 (jusqu'à 400 Nm sur xDrive35d). Conception simple, fiable jusqu'à 140 000–200 000 km.
Modèles :
- BMW X3 E83 toutes motorisations xDrive

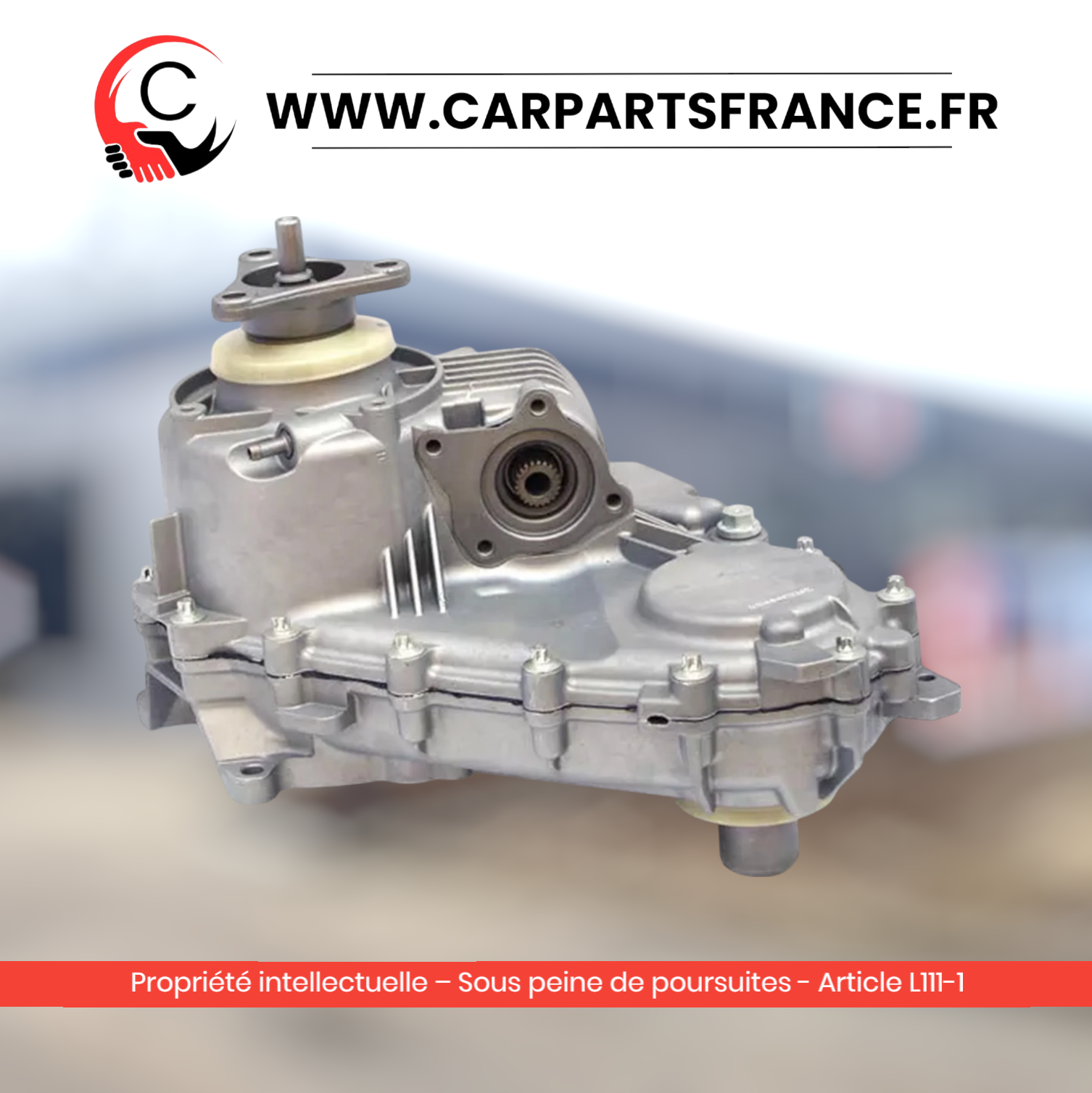

ATC500 — pour BMW X5 E53 phase restylée
L'ATC500 est l'évolution dimensionnée pour les V8 du X5 E53 (4.4i, 4.6is, 4.8is). Couple maxi 500 Nm.
Modèles :
- BMW X5 E53 phase restylée 2003–2006
- Premières productions BMW X5 E70 (transition)
ATC700 — pour BMW X5 E70 / X6 E71
L'ATC700 est l'évolution la plus récente, conçue pour les couples élevés des V8 biturbo et X5 M / X6 M. Couple maxi 700 Nm (et plus en pic sur M).
Modèles :
- BMW X5 E70 (2007–2013)
- BMW X6 E71 (2008–2014)
- Premières productions X5 F15 / X6 F16
- X5 M / X6 M (variante renforcée S63)
Identifier votre boîte de transfert
Méthode 1 — Modèle de véhicule
- X3 E83 → ATC400
- X5 E53 phase restylée → ATC500
- X5 E70 / X6 E71 → ATC700
Méthode 2 — VIN
Le VIN encode le type de boîte de transfert via un code chassis. Validation auprès de Car Parts France.
Méthode 3 — Plaque sur le carter
La référence est gravée sur une plaque côté droit du carter de transfert. Démontage partiel sous le véhicule pour la lire.
Pièces interchangeables ?
Actionneur électrique : OUI, commun aux trois (référence A4635400088 / variantes). Voir Actionneur boîte de transfert BMW ATC400/500/700.
Carters complets : NON, distincts. Tenter de monter une ATC500 sur X3 E83 : interfaces incompatibles, capteurs absents, faisceau électrique différent.
Erreurs courantes à éviter
- Penser que ATC500 = X5 toutes générations : faux, le X5 E70 utilise l'ATC700, pas l'ATC500
- Acheter ATC700 pour économiser sur X5 E53 : la pièce ne s'adapte pas
- Mélanger ATC400 et ATC500 sur X3 : seul l'ATC400 convient au X3 E83
Coût comparé reconditionné
Actionneur seul (commun) : 190 € TTC
Boîtes complètes :
- ATC400 reconditionnée : variable selon référence
- ATC500 reconditionnée X5 E53 : 1 290 € TTC garantie 2 ans
- ATC700 reconditionnée X5 E70 / X6 E71 : variable selon configuration
Voir la boîte de transfert ATC500 BMW X5 E53 reconditionnée
Pour aller plus loin
- Guide complet : boîte de transfert ATC500 X5 E53
- Actionneur BMW ATC400/500/700 xDrive
- BMW X5 E53 phase 1 vs phase 2 : pièce à choisir
- Remplacement ATC500 vs actionneur seul
FAQ
Si je remplace l'actionneur, dois-je aussi changer la boîte complète ?
Non, sauf si le diagnostic révèle d'autres composants HS. L'actionneur seul (190 €) suffit dans 70 % des cas.
ATC500 et ATC700 : carter visiblement différent ?
Oui, dimensions et fixations distinctes. Visible à l'œil nu sous le véhicule.
Comment savoir si mon X5 E70 utilise déjà l'ATC700 ?
Tous les X5 E70 utilisent l'ATC700. La transition de l'ATC500 à l'ATC700 s'est faite avec le passage de la génération E53 à E70.
ATC700 pour X5 M / X6 M : variante spécifique ?
Variante renforcée. Validation VIN obligatoire.
