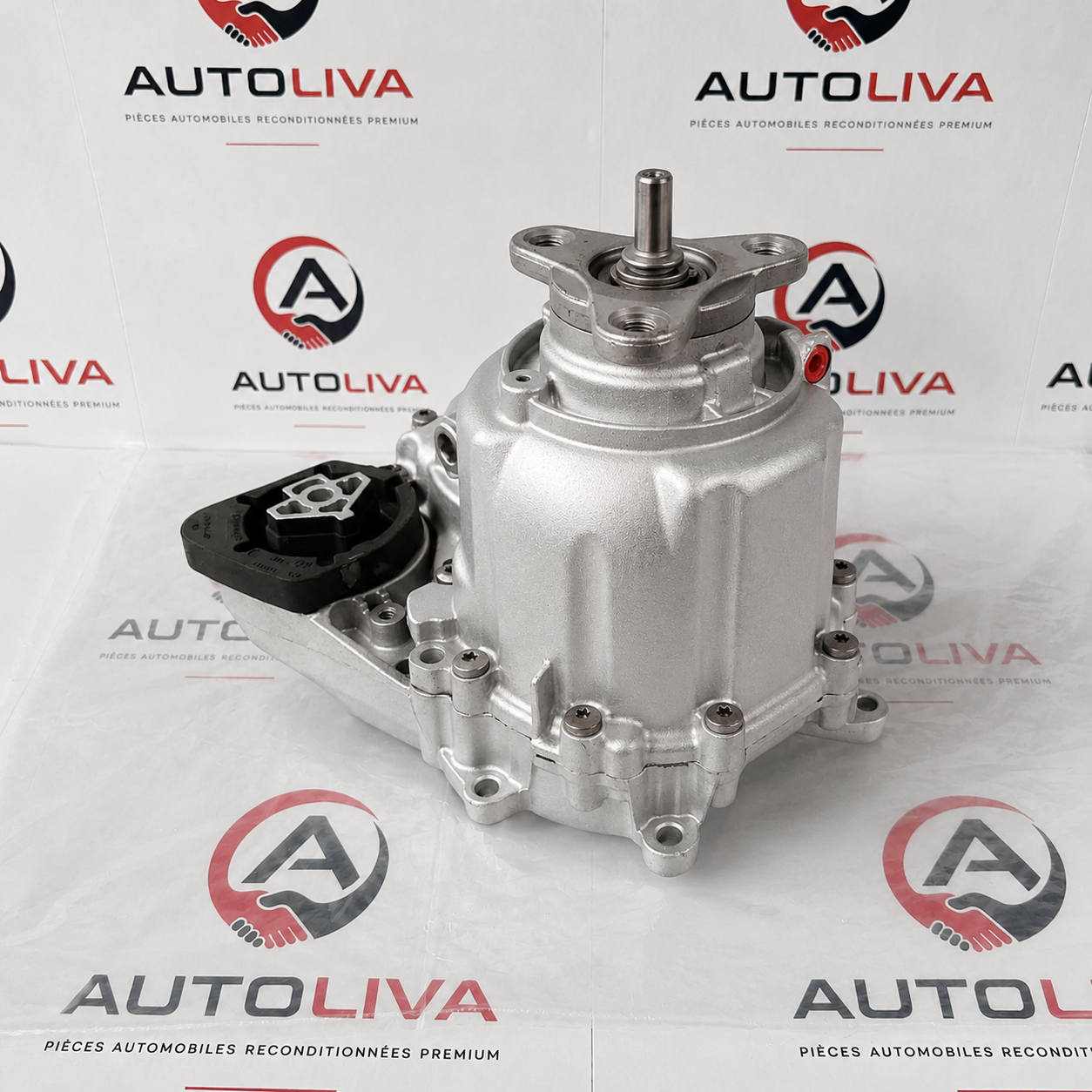

Boîte de transfert ATC35L BMW Série 5 F11 et Série 7 F01 LCI xDrive

La boîte de transfert ATC35L équipe la BMW Série 5 F11 Touring xDrive (notamment les 520d xDrive B47, 530d xDrive N57, 535d xDrive N57 313 ch et 535i xDrive N55) ainsi que la BMW Série 7 F01 LCI dans ses versions xDrive (730d, 740d, 750d, 750i V8). Ces deux véhicules ont en commun un usage très haut kilométrage — beaucoup de F11 535d roulent au-delà de 200 000 km, et les Série 7 F01 LCI sont souvent des véhicules d'entreprise affichant 250 000 à 300 000 km en fin de cycle. Sur ces conditions d'usage, l'ATC35L atteint régulièrement les limites de son multidisque, et le reconditionnement à 1 390 € TTC devient la solution la plus rationnelle pour prolonger la vie utile du véhicule. On fait le point.

BMW Série 5 F11 / Série 7 F01 LCI : un point faible à fort kilométrage

Les berlines et Touring lourdes équipées xDrive partagent toutes la même ATC35L, dimensionnée pour 350 Nm de couple maximal. Sur 535d xDrive (630 Nm de couple constructeur) ou 750d xDrive (740 Nm), le multidisque travaille proche du seuil de capacité dès qu'on sollicite la motricité — chaque démarrage en côte, chaque accélération franche en sortie de virage met la pièce en tension. Conséquence : sur ces motorisations à fort couple, l'usure du multidisque arrive plus vite que ce que le carnet d'entretien BMW pourrait laisser penser.

Sur MA-BMW.com, un propriétaire de 535d xDrive F11 constate dès 98 000 km : « Depuis quelques temps, je me suis aperçu de petits à-coups mal venus […]. Le véhicule a 98 000 km et une vidange de boîte a été faite à 60 000 km ». Une autre discussion MA-BMW.com sur la fiabilité de la F11 530d xDrive à 100 000 km confirme : « Vers 100 000 km, il faudrait faire la vidange de la boîte automatique, des différentiels et de la boîte de transfert, bien que BMW dise que ce n'est pas nécessaire — ZF (constructeur de la transmission) le recommande fortement ».

Sur la Série 7 F01 LCI, l'usage typique (transports professionnels, grandes distances autoroute, charge élevée) accélère encore la dégradation : les techniciens spécialistes rapportent 70 à 80 % des Série 7 F01 LCI xDrive ayant dépassé 200 000 km présentent des symptômes d'ATC35L fatiguée.

Vidange préventive DTF-1 : la maintenance qui sauve la boîte

L'huile DTF-1 BMW (référence 83222409710 ou TF0870) est le fluide spécifique de la boîte de transfert ATC35L. C'est un lubrifiant 75W GL-4 aux additifs modificateurs de friction très spécifiques, conçu pour permettre au multidisque de glisser de façon contrôlée. Aucun équivalent aftermarket officiel n'existe — n'utilisez jamais une huile de boîte standard, ATF ou huile de pont, sous peine de dégrader le coefficient de friction et de causer la panne en quelques milliers de kilomètres.

Voici la procédure de vidange préventive recommandée, applicable à toutes les F11 et F01 LCI équipées d'ATC35L :

Sur Bmw-serie3.com, le tutoriel détaillé précise : « Pour la vidange de la boîte de transfert, la procédure dure environ 10 minutes durant lequel on entend la boîte de transfert travailler à intervalles réguliers ». Ne pas effectuer ce reset après vidange peut causer une casse rapide.

Coût total d'une vidange préventive : 150-250 € TTC chez un spécialiste BMW (huile DTF-1 environ 40-60 € le litre + main-d'œuvre 60-120 € + valise 30-50 €). À comparer avec le coût d'une boîte HS (1 390-5 000 €), c'est un investissement préventif 20 fois moins cher.

Quand la vidange ne suffit plus : le reconditionnement comme solution

Si vous lisez ces lignes parce que votre 535d xDrive ou 750d xDrive a déjà des à-coups, des vibrations ou un message défaut xDrive au tableau de bord, il est probablement trop tard pour une simple vidange. Le multidisque interne est usé, et seul un remplacement complet de la boîte de transfert restaurera durablement le fonctionnement.

Le reconditionnement Car Parts France (ATC35L à 1 390 € TTC) inclut :

• Démontage complet et inspection des organes internes
• Remplacement systématique des disques d'embrayage, roulements, joints spi
• Vérification et remplacement de l'actionneur électrique si défaut (incluant le pignon plastique souvent abîmé)
• Remontage avec couples usine et huile DTF-1 neuve
• Test sur banc final avec rotation, pression et couple sous charge simulés
• Garantie 2 ans pièces et main-d'œuvre
• Échange standard sans caution : ancienne pièce reprise sous 30 jours, frais retour à notre charge

Comparé aux 2 400-5 000 € de devis concessionnaire BMW témoignés sur les forums, le différentiel est suffisant pour amortir l'opération en une seule fois, tout en garantissant une durabilité équivalente.

Combien coûte le remplacement complet sur Série 5 F11 ou Série 7 F01 LCI ?

Côté main-d'œuvre, l'intervention sur F11 Touring est légèrement plus longue que sur F30 berline (environ 6-7 heures) du fait du tunnel de transmission plus encombré et de la plus grande masse à manipuler. Comptez 500-700 € TTC chez un garage indépendant, 900-1 300 € TTC chez un concessionnaire BMW. Sur F01 LCI, la dépose nécessite parfois l'extraction partielle du système d'échappement (passage longitudinal du tunnel central), ce qui ajoute 1 heure de main-d'œuvre.

Bon à savoir : Sur F11 535d xDrive et F01 LCI à plus de 180 000 km, profitez de l'intervention boîte de transfert pour planifier conjointement une vidange du pont arrière (huile 75W-85 GL-5 BMW Hypoid Axle Oil G1/G2) et une vidange ZF 8HP (huile ATF Lifeguard 8). Le surcoût d'environ 200-300 € évite deux nouvelles dépose-repose dans les 24 mois suivants.

Sur F11 Touring et F01 LCI : différences de montage à connaître

Le montage de l'ATC35L sur F11 Touring et F01 LCI présente quelques spécificités d'accès par rapport aux berlines plus légères :

• F11 Touring : tunnel de transmission plus encombré côté arrière, dépose obligatoire de la trappe d'accès au filtre à carburant sur certaines versions. Comptez 30-45 minutes supplémentaires par rapport à une F30 berline.
• F01 LCI : longueur de l'arbre de transmission importante (3 sections sur empattement long), marquage du sens de remontage essentiel pour éviter les vibrations harmoniques à vitesse stabilisée.
• 535d xDrive et 750d xDrive : le couple instantané élevé (630-740 Nm) impose un serrage strict au couple usine des flasques arrière (90 Nm avec frein-filet Loctite 243).
• Reset des adaptations xDrive obligatoire sur tous les modèles via ISTA, INPA ou ODIS.

Pour le détail technique complet sur l'ATC35L, ses 6 références OEM compatibles et la procédure de montage étape par étape, consultez notre guide complet de la boîte de transfert ATC35L BMW xDrive.

Votre véhicule est une Série 1 F20 / F21 xDrive (M135i, M140i, 118d, 120d) ? Consultez notre guide dédié : Boîte de transfert ATC35L BMW Série 1 F20 / F21 xDrive : pannes et remplacement.

FAQ

Combien coûte une boîte de transfert ATC35L reconditionnée pour BMW F11 / F01 LCI xDrive ?

1 390 € TTC chez Car Parts France, livraison 48-72 h, garantie 2 ans pièces et main-d'œuvre, paiement en 3 fois sans frais (3 × 463,33 €). Tarif identique pour 520d, 530d, 535d, 535i xDrive sur F11 et 730d, 740d, 750d, 750i xDrive sur F01 LCI.

À quelle fréquence vidanger la boîte de transfert sur une 535d xDrive F11 ?

BMW indique « pas de maintenance nécessaire », mais ZF (constructeur de la transmission) et tous les spécialistes BMW recommandent une vidange DTF-1 tous les 60 000 à 80 000 km. Coût : 150-250 € TTC chez un spécialiste avec valise BMW pour le reset des adaptations. C'est l'investissement le plus rentable pour éviter une panne à 1 400-5 000 €.

Quel risque de rouler avec une boîte de transfert ATC35L défaillante sur F11 Touring ?

À court terme : à-coups gênants, vibrations, fatigue prématurée du pont avant et de l'arbre de transmission. À moyen terme : risque d'endommagement du calculateur DSC, perte d'adhérence imprévisible sur sol glissant et possible blocage complet. Sur F11 lourde (1 900-2 100 kg à vide), le déséquilibre de couple peut aussi accentuer l'usure des pneus avant.

La boîte de transfert ATC35L est-elle la même sur 535d xDrive F11 et 750d xDrive F01 LCI ?

Oui, c'est exactement la même pièce (famille ATC35L, 6 références OEM interchangeables sous réserve de validation par VIN). Les techniciens Car Parts France vérifient gratuitement la compatibilité par numéro de châssis avant validation de commande — communiquez votre VIN par téléphone ou via la page devis personnalisé.
