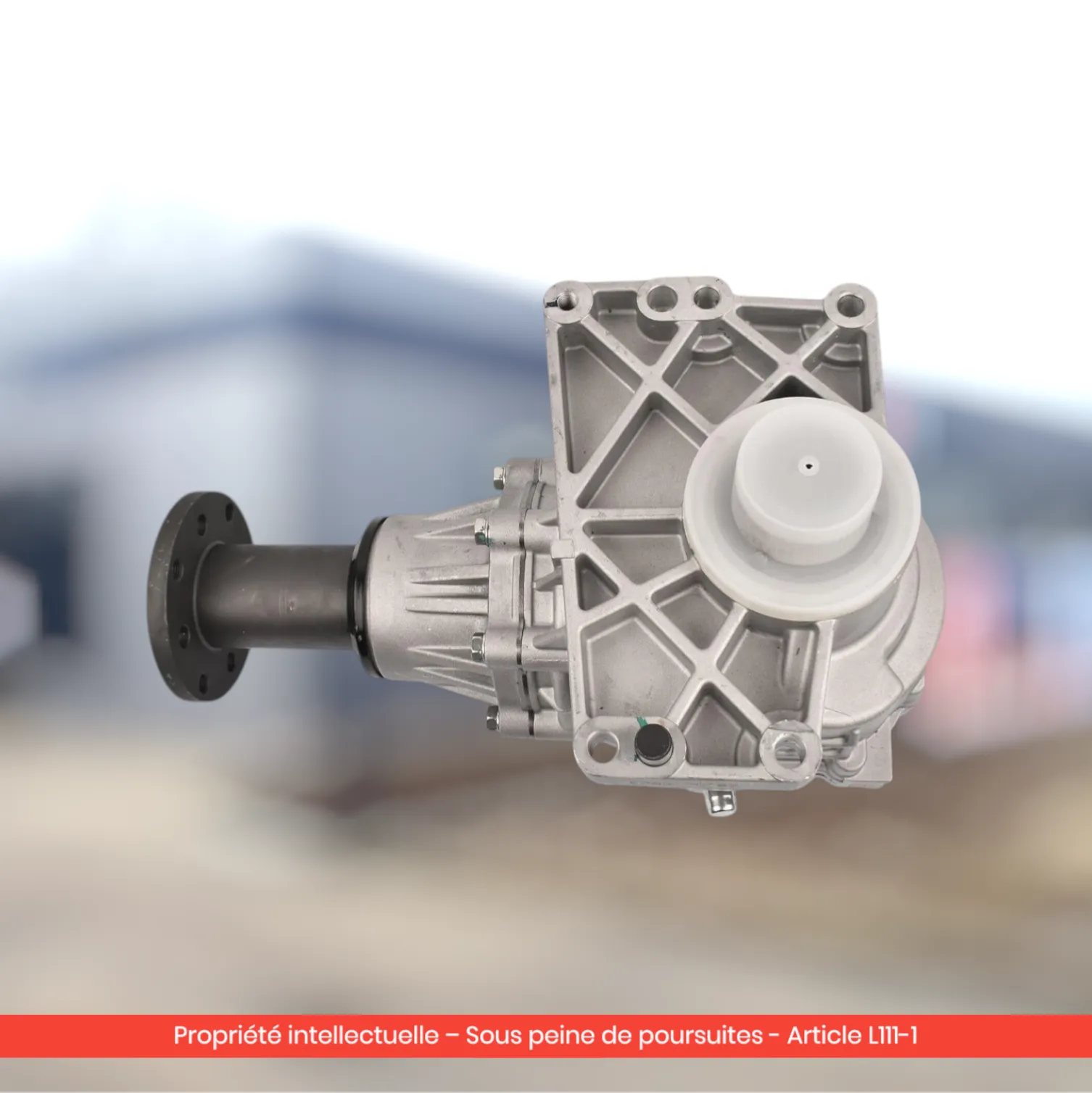

Boîte de transfert Kia Sorento Hyundai Tucson

L'essentiel en 30 secondes

• Le problème : chez Hyundai et Kia, toutes les boîtes de transfert portent le préfixe 47300-. Cinq références proches — 47300-39200, 47300-49200, 47300-3B310, 47300-3B200, 47300-3B600 — se montent sur des véhicules différents et ne sont pas interchangeables.
• La cause n°1 de panne : la corrosion puis le cisaillement des cannelures entre la boîte de vitesses et l'organe de transfert, faute de graissage à l'assemblage. Vient ensuite le sifflement de roulement d'entrée.
• C'est grave ? Une fois les cannelures cisaillées, il n'y a plus de transmission du tout : le véhicule n'avance plus. C'est une immobilisation, pas une dégradation progressive.
• La solution : une boîte de transfert reconditionnée en échange standard, testée au banc, à partir de 1 290 € TTC pour la 47300-3B600 garantie 2 ans pièces et main-d'œuvre.
• Vous hésitez entre deux références ? Envoyez votre VIN via le devis gratuit : un technicien identifie la bonne pièce sous 1 h ouvrée.

Commander une boîte de transfert Kia ou Hyundai en se fiant au seul modèle du véhicule est la meilleure façon de recevoir une pièce inutilisable. Sur un Sorento, un Santa Fe, un Tucson ou un Sportage 4WD, la référence gravée commence toujours par 47300, mais les quatre chiffres ou caractères qui suivent changent selon la motorisation, la boîte de vitesses associée et l'année de production. Ce guide explique comment lire cette nomenclature, quels symptômes distinguent une panne d'organe de transfert d'une panne de pont arrière, et quelles solutions existent selon votre référence.

À quoi sert la boîte de transfert 47300 sur un SUV Hyundai ou Kia ?

Sur les SUV coréens à transmission intégrale dérivés d'une architecture transversale, l'organe de transfert — parfois appelé PTU (Power Take-off Unit) — est boulonné en sortie de boîte de vitesses, côté passager. Son rôle : prélever une partie du couple sur le différentiel avant et le renvoyer à 90° vers l'arbre de transmission, qui alimente le coupleur puis le pont arrière.

C'est une pièce compacte, peu volumineuse, mais soumise à trois contraintes fortes :

• elle tourne en permanence, même quand le véhicule roule en traction pure ;
• elle contient un couple conique à taille hypoïde très chargé dans un carter de faible volume d'huile ;
• elle est reliée à la boîte de vitesses par un accouplement cannelé exposé à l'humidité de la route.

Sur les Sorento et Santa Fe de première génération, à châssis échelle et transmission longitudinale, la logique est différente : la boîte de transfert est une vraie boîte à deux gammes (4H / 4L), avec un actionneur électrique de sélection. Les pannes ne sont donc pas les mêmes selon l'architecture — d'où l'importance d'identifier la référence avant tout.

Peut-on rouler avec une boîte de transfert 47300 défaillante ?

Cela dépend entièrement du symptôme.

Cas où l'on peut temporiser : un léger sifflement en montée de vitesse, sans à-coup ni voyant, avec un niveau d'huile correct. La pièce est fatiguée mais fonctionnelle ; il faut planifier l'intervention, pas fuir l'atelier.

Cas où il faut immobiliser le véhicule :

• Un grondement métallique ou un cliquetis venant du bloc avant, côté passager, en accélération ou en virage.
• Une fuite au niveau du joint de sortie, reconnaissable à une trace brune (huile de pont) ou rougeâtre (fluide de boîte) près de l'arbre de roue droit.
• Une perte brutale de motricité : c'est le signe que les cannelures viennent de céder. Continuer à solliciter la transmission dans cet état n'apporte rien et peut endommager le carter de boîte.
• Un blocage en manœuvre ou un refus d'enclenchement du mode 4x4 sur les versions à gammes.

Un point souvent négligé : le refus d'enclenchement n'est pas forcément mécanique. Sur le forum Matmut, un propriétaire de Sorento résume le cas typique — « le pont avant ne s'enclenche pas, et quand je tourne le commutateur pour enclencher rien ne s'allume » (forum-auto.matmut.fr). Quand aucun témoin ne s'allume, la piste électrique — commutateur, faisceau, actionneur — passe avant la dépose de l'organe.

Symptômes réels : ce que rapportent les propriétaires

Le scénario le plus coûteux est celui où boîte de vitesses et organe de transfert lâchent ensemble. Sur le forum Largus, un propriétaire de Santa Fe 4WD automatique de novembre 2015, à 165 000 km, raconte : « 2 jours après l'avoir récupéré, j'ai entendu un claquement à chaque fois que je faisais une marche arrière », avant le verdict de l'atelier — « Le verdict est : boîte de vitesse et de transfert HS » (largus.fr, forum panne auto). Un autre intervenant du même fil signale : « Mon 4rous motrice ne Fonctionne plus en arrière ».

Ces deux témoignages illustrent la signature la plus fréquente : un claquement en marche arrière, souvent le premier signe d'un jeu excessif dans l'accouplement cannelé ou dans le couple conique.

Tableau de tri des symptômes :

Notez bien la dernière ligne : un accrochage en manœuvre ne vient presque jamais de l'organe avant. Voir sur ce point notre méthode de diagnostic du différentiel arrière Kia et Hyundai et, pour trier un bruit dont vous ignorez l'origine, notre méthode de localisation d'un bruit de pont sur SUV à transmission intégrale.

Diagnostic : la méthode en six contrôles

1. Lire la référence gravée. C'est le point de départ. La plaque ou le marquage sur le carter donne la référence 47300-… complète. Photographiez-la : c'est elle qui commande la pièce, pas le modèle du véhicule.
2. Contrôler l'huile. Déposez le bouchon de niveau. Une huile noire, une odeur de brûlé ou des paillettes métalliques condamnent l'organe. Un niveau bas sans fuite visible signale une consommation par le joint de sortie.
3. Séparer bruit moteur et bruit de transmission. Un bruit dont la fréquence suit le régime moteur ne vient pas d'une boîte de transfert. Un bruit qui suit la vitesse du véhicule, oui.
4. Contrôler le jeu à l'accouplement. Véhicule sur pont, boîte au point mort, faites tourner l'arbre de transmission à la main. Un jeu angulaire net avant entraînement, ou un « clac » sec, désigne les cannelures.
5. Vérifier l'électrique sur les versions à gammes. Commutateur 4H/4L, fusibles, connecteur de l'actionneur : un moteur d'actionneur à balais usés donne exactement le même symptôme qu'une casse mécanique, pour un coût sans commune mesure.
6. Contrôler les pneus. Quatre pneus d'usure inégale sur une transmission intégrale imposent un glissement permanent au coupleur et à l'organe de transfert. C'est une cause d'usure prématurée fréquemment sous-estimée.

Boîte de transfert selon la référence : le tableau de compatibilité

Voici les références couvertes par notre catalogue, avec les véhicules confirmés sur chaque fiche produit.

Deux règles de lecture à retenir :

• Dans la nomenclature Hyundai-Kia, le préfixe 47300 correspond à l'organe de transfert / renvoi d'angle, tandis que le préfixe 53000 correspond au pont arrière. Si votre pièce défaillante est à l'arrière du véhicule, cherchez une référence en 53000 — voir notre guide sur le différentiel arrière 53000-3B500.
• Les fiches les moins documentées (références sans liste de véhicules complète, comme la 47300-3B310) ne doivent jamais être commandées sur une simple ressemblance. Passez systématiquement par le devis avec VIN : c'est gratuit, et cela évite une pièce non montable.

Combien coûte une boîte de transfert Kia ou Hyundai ?

Ajoutez la main-d'œuvre : trois à quatre heures d'atelier sont généralement nécessaires pour déposer et reposer l'organe, davantage si l'arbre de transmission ou un support moteur doivent être déposés.

Notre solution : échange standard testé au banc

Toutes nos boîtes de transfert Hyundai et Kia sont reconditionnées dans des ateliers partenaires certifiés ISO 9001, selon un process constant :

1. Démontage et contrôle complet : chaque composant est inspecté, les pièces d'usure (roulements, joints spi, bagues) remplacées.
2. Contrôle des cannelures et du couple conique : c'est le point critique sur ces organes ; toute portée marquée est rebutée.
3. Test sur banc d'essai : fonctionnement, étanchéité et niveau sonore contrôlés sous charge, avec certificat de test joint à la pièce.
4. Échange standard : le retour de votre ancienne pièce est pris en charge, sans caution à avancer sur les références concernées.
5. Vérification de compatibilité gratuite avant expédition, sur la base de votre VIN.

Selon votre référence : 47300-3B600 à 1 290 € TTC avec 2 ans pièces et main-d'œuvre, ou les références 39200, 49200 et 3B310 à 1 980 € TTC avec garantie jusqu'à 12 mois. Un doute ? Le devis par VIN tranche en moins d'une heure ouvrée.

Montage : le graissage des cannelures n'est pas une option

C'est le point qui fait échouer un remplacement sur deux.

1. Nettoyer les deux séries de cannelures — mâles côté boîte de vitesses, femelles côté transfert — jusqu'au métal propre. Toute trace de corrosion doit disparaître.
2. Appliquer généreusement une graisse haute température au bisulfure de molybdène (graisse à cannelures) sur les deux pièces avant assemblage. Sans ce graissage, l'humidité s'infiltre, la corrosion reprend et les cannelures se cisaillent à nouveau — parfois en moins de deux ans.
3. Respecter les couples de serrage constructeur sur les fixations de carter et les brides d'arbre de transmission. Un serrage « au ressenti » sur une bride est la cause classique de vibration après montage.
4. Remplir avec l'huile préconisée : les organes de transfert Hyundai-Kia utilisent une huile de type API GL-5 synthétique 75W-90, sauf indication contraire du manuel. Ne mélangez jamais huile de pont et fluide de coupleur : ce sont deux produits distincts.
5. Reprendre les quatre pneus si l'usure est inégale. Sur transmission intégrale, un écart de circonférence impose un glissement permanent qui usera la pièce neuve.

Le rodage : évitez le remorquage et la charge maximale pendant les 500 à 800 premiers kilomètres, puis contrôlez le niveau et l'absence de fuite. Un contrôle visuel à 1 000 km évite bien des mauvaises surprises.

Erreurs de commande les plus fréquentes

• Confondre 47300 et 53000. Le premier est l'organe avant, le second le pont arrière. Un diagnostic mal fait conduit à commander la mauvaise famille de pièce.
• Se fier au millésime seul. Sur un même millésime, un Sorento essence et un Sorento diesel n'ont pas la même référence. La motorisation compte autant que l'année.
• Ignorer la boîte de vitesses associée. Le nombre de cannelures et la longueur d'arbre changent selon la transmission (manuelle ou automatique) sur plusieurs références.
• Réutiliser un arbre de transmission fatigué. Un croisillon ou un palier central usé fera vibrer la pièce neuve dès les premiers kilomètres.
• Négliger le coupleur arrière. Si la panne initiale venait du coupleur, remplacer l'organe avant ne changera rien : voir le diagnostic AWD Kia Sorento et Sportage et le cas du Santa Fe Sport.

Questions fréquentes

Comment savoir quelle référence 47300 monte ma voiture ?

La référence est gravée sur le carter de l'organe, côté passager en sortie de boîte. Si elle est illisible, transmettez votre VIN via /devis : nous identifions la pièce exacte gratuitement sous 1 h ouvrée.

Combien coûte une boîte de transfert Kia ou Hyundai reconditionnée ?

De 1 290 € TTC pour la 47300-3B600 (2 ans pièces et main-d'œuvre) à 1 980 € TTC pour les références 39200, 49200 et 3B310 (garantie jusqu'à 12 mois). Toutes sont livrées en échange standard, testées au banc.

47300-3B600 et 47300-3B200 sont-elles interchangeables ?

Non. Elles couvrent des véhicules et des périodes différentes : 2010-2015 pour la 3B600 côté essence, 2009-2015 pour la 3B200 sur Santa Fe et Sorento 4WD. Faites confirmer par VIN avant toute commande.

Pourquoi les cannelures se cisaillent-elles ?

Parce qu'elles sont assemblées sans graisse en sortie d'usine sur de nombreux véhicules. L'humidité s'infiltre, la corrosion ronge le métal, et les cannelures finissent par céder sous le couple moteur.

Mon 4x4 ne s'enclenche plus : faut-il changer la boîte de transfert ?

Pas nécessairement. Si aucun témoin ne s'allume au tableau de bord, cherchez d'abord côté commutateur, fusible, faisceau et actionneur électrique. Une panne électrique coûte une fraction du prix d'un organe complet.

Quelle huile mettre dans une boîte de transfert Hyundai-Kia ?

Une huile hypoïde synthétique de type API GL-5 en 75W-90, sauf indication contraire du manuel du véhicule. Le fluide du coupleur arrière est un produit différent : ne jamais intervertir les deux.

Faut-il changer l'arbre de transmission en même temps ?

Pas systématiquement, mais contrôlez croisillons et palier central avant remontage. Un arbre fatigué transmet des vibrations qui usent prématurément l'organe neuf et annulent le bénéfice de la réparation.

La garantie couvre-t-elle la main-d'œuvre ?

Sur la référence 47300-3B600, la garantie est de 2 ans pièces et main-d'œuvre. Sur les références 39200, 49200 et 3B310, la garantie est de jusqu'à 12 mois sur la pièce reconditionnée.

Une boîte de transfert à identifier ou à remplacer ?

Envoyez-nous votre VIN ou votre plaque d'immatriculation via le formulaire de devis gratuit : nos techniciens confirment la référence 47300 exacte, la disponibilité et le délai sous 1 h ouvrée. Vous préférez le téléphone ? Appelez le 04 65 84 54 88.

➜ Boîte de transfert reconditionnée Hyundai Kia 47300-3B600 — 1 290 € TTC, 2 ans pièces et main-d'œuvre
