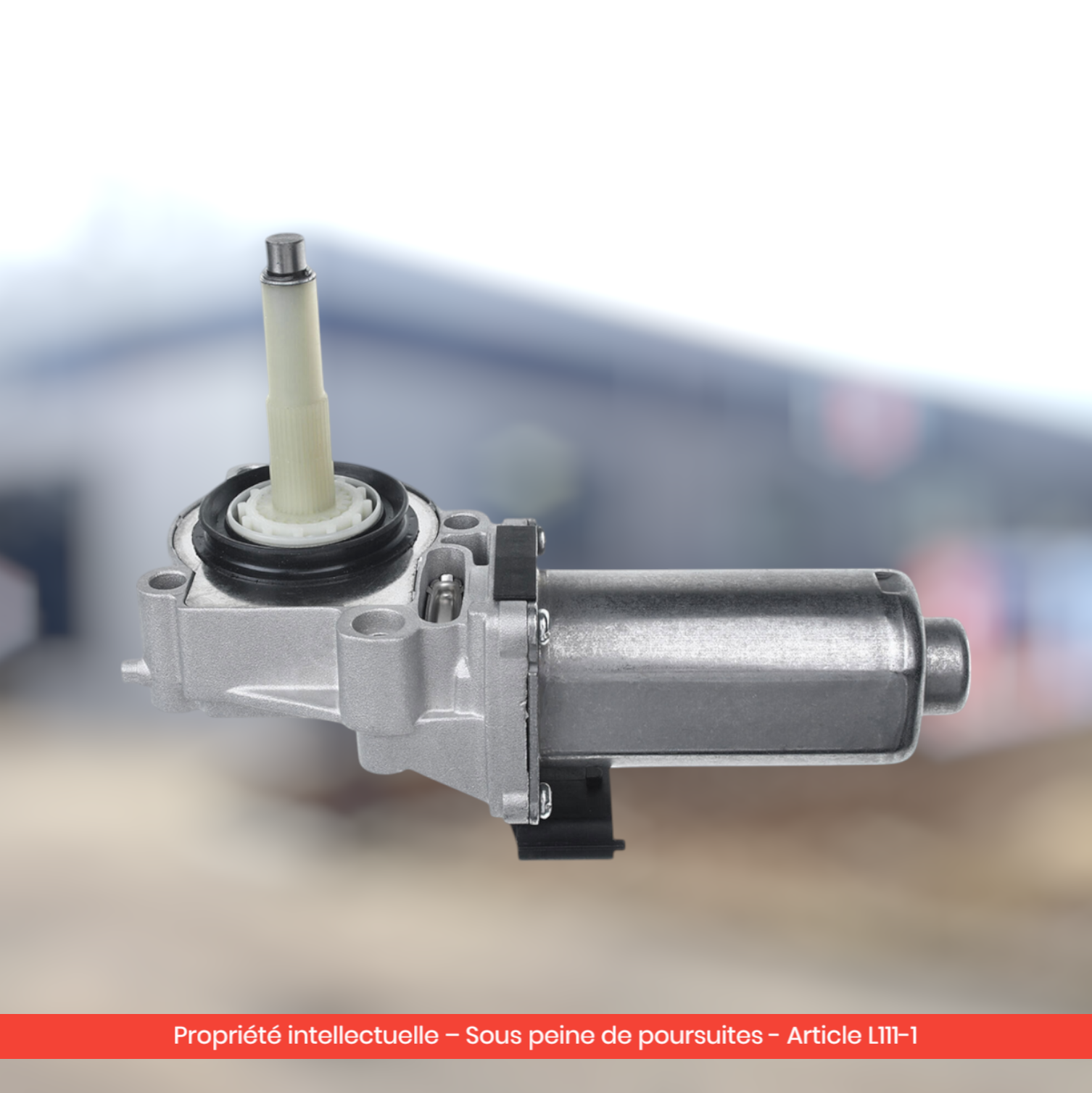

Diagnostic actionneur boîte de transfert Mercedes Classe G : la méthode complète
Avant de commander un actionneur A4635400088 à 290 € (reconditionné) ou 800 € (neuf concession), il faut être certain du diagnostic. Sur Mercedes Classe G W463 / W461, plusieurs pannes ont des symptômes proches mais des causes différentes : actionneur HS, faisceau coupé, capteur de position défaillant, fourchette interne grippée, bouton tableau usé.
Ce guide détaille la méthodologie de diagnostic complète, accessible avec un multimètre et idéalement avec Star Diagnosis (Xentry) ou un outil multimarque qualifié.
Étape 1 — Test fonctionnel cabine
Avant tout outillage, observation simple :
- Démarrer le véhicule, rester à l'arrêt frein serré
- Boîte automatique en position N (ou manuelle au point mort embrayage débrayé)
- Appuyer sur le bouton L (Low Range) au tableau de bord
- Écouter et observer
Trois scénarios :
- Bruit de moteur électrique audible à l'arrière + voyant L allumé : actionneur OK
- Bruit moteur audible mais voyant L ne s'allume pas : commutation partielle ou capteur position
- Aucun bruit moteur, aucune réaction tableau : alimentation absente ou actionneur grillé
Étape 2 — Lecture diagnostic avec Star (ou équivalent)
Star Diagnosis (Xentry / DAS) est l'outil constructeur officiel pour Mercedes. Il permet :
- Lecture des codes du module transfert / 4×4
- Lecture des paramètres en temps réel : position commutation, état moteur, retour capteur
- Activation manuelle du moteur en mode test (court-circuit logiciel pour valider mécanique)
- Effacement codes + retest
Codes typiques sur W463 :
- Position commutation incohérente : retour capteur ne correspond pas à la commande
- Retour capteur absent : pas de signal du capteur de position fourchette
- Commande sans exécution : la commande est partie, le moteur n'a pas répondu
Outils alternatifs si pas de Star : Icarsoft MB II, Launch X-431, iCarsoft i980. Ces outils ont une couverture Mercedes avancée et permettent généralement la lecture des codes constructeur, parfois l'activation manuelle.
Étape 3 — Test alimentation à la prise actionneur
Si le diagnostic Star confirme un actionneur non répondant, vérifier l'alimentation électrique :
Matériel :
- Multimètre numérique en mode tension DC (échelle 20V)
- Lampe témoin 12V (vérification dynamique)
- Schéma électrique du véhicule (utile sur millésimes anciens)
Procédure :
- Localiser le connecteur de l'actionneur à l'arrière du transfert
- Débrancher la fiche
- Multimètre branché entre la borne d'alimentation et la masse châssis
- Assistant à la cabine appuie sur le bouton L
- Lecture pendant 1–2 secondes : doit indiquer 12V
Résultats possibles :
- Tension présente, moteur ne tourne pas : actionneur HS, à remplacer
- Tension absente : faisceau ou commande cabine HS
- Vérifier fusible (consulter manuel pour numéro)
- Tester le relais (permutation avec un relais identique du boîtier)
- Vérifier le bouton tableau au multimètre (continuité quand pressé)
- En dernier recours, suivre le faisceau du tableau au compartiment moteur
Étape 4 — Inspection mécanique de l'actionneur
Si l'alimentation est présente mais le moteur ne tourne pas, démontage pour inspection :
Dépose :
- 3 vis de fixation à l'arrière du carter de transfert
- Connecteur électrique débranché
- Récupérer le joint torique d'étanchéité
Points de contrôle :
- Balais charbon : mesurer la longueur résiduelle. Sous 4 mm = remplacement nécessaire
- Collecteur : surface lisse et brillante = bon état. Rayures profondes ou noircissement uniforme = usure terminale
- Roulements internes : faire tourner le moteur à la main. Jeu axial > 0,5 mm = roulement HS
- Engrenage de sortie : usure des dents, présence de copeaux dans la graisse
- Joint torique : fente ou compression définitive = à remplacer (étanchéité)
Cas particuliers : symptômes trompeurs
Cas 1 — Voyant L allumé mais pas de réduction réelle
Le voyant peut s'allumer alors que la fourchette n'a pas terminé sa course. Test routier : si le rapport de réduction est trop faible (vous roulez à 40 km/h en 2nde au lieu de 15 km/h en LOW), c'est que la commutation est incomplète.
Cas 2 — Engagement uniquement à chaud
Si le système ne fonctionne qu'après 10 minutes de roulage, c'est typiquement les balais ou un capteur qui ont besoin de monter en température pour fonctionner. Reconditionnement préventif recommandé.
Cas 3 — Engagement uniquement quand le véhicule a roulé
Si le passage HIGH → LOW ne marche que quand le véhicule a roulé quelques mètres, c'est normal : la commutation des pignons exige souvent un léger glissement pour aligner les dents. Ce n'est pas un défaut.
Quand le diagnostic confirme l'actionneur
Voir l'actionneur de boîte de transfert Mercedes Classe G A4635400088 reconditionné — 290 € TTC, échange standard, garantie 2 ans, prêt à monter sans codage.
Pour aller plus loin
- Guide complet : actionneur boîte de transfert Classe G W463 A4635400088
- Mercedes Classe G : passage HIGH / LOW range qui ne fonctionne plus
- Solénoïdes vacuum vs actionneur Classe G : ne pas confondre les pannes
- Coût remplacement actionneur Classe G : concession vs reconditionné
FAQ — Diagnostic actionneur Classe G
Le diagnostic Star est-il indispensable ?
Non, mais fortement recommandé. Sans Star, le diagnostic reste possible avec un multimètre + observation, mais demande plus d'expérience.
Combien coûte une lecture Star Diagnosis ?
30–80 € en atelier indépendant équipé. Investissement à comparer aux 800 € d'un remplacement concession injustifié.
Comment savoir si c'est l'actionneur ou la fourchette interne grippée ?
Si le moteur tourne sans commutation → fourchette grippée ou démultiplication usée. Si moteur ne tourne pas du tout → moteur HS.
Je peux tester l'actionneur déposé sur la table ?
Oui. Alimenter en 12V via une batterie auxiliaire. Le moteur doit tourner librement, sans à-coups, sans bruit anormal. C'est le meilleur test final.
