Diagnose Stellmotor Verteilergetriebe Mercedes G-Klasse: die vollständige Methode
Bevor man einen Stellmotor A4635400088 für 290 € (generalüberholt) oder 800 € (neu beim Händler) bestellt, muss man sich der Diagnose sicher sein. Bei der Mercedes G-Klasse W463 / W461 haben mehrere Defekte ähnliche Symptome, aber unterschiedliche Ursachen: Stellmotor defekt, Kabelbaum unterbrochen, defekter Positionssensor, festsitzende Innengabel, abgenutzter Schalter im Armaturenbrett.
Dieser Leitfaden beschreibt die vollständige Diagnosemethodik, die mit einem Multimeter und idealerweise mit Star Diagnosis (Xentry) oder einem qualifizierten Mehrmarken-Tool zugänglich ist.
Schritt 1 — Funktionstest im Innenraum
Vor jeglichem Werkzeug, einfache Beobachtung:
- Fahrzeug starten, bei angezogenem Handbremsen stehen bleiben
- Automatikgetriebe in Position N (oder manuell im Leerlauf mit getrennter Kupplung)
- Auf die Taste L (Low Range) im Armaturenbrett drücken
- Hören und beobachten
Drei Szenarien:
- Hörbares Geräusch des Elektromotors hinten + L-Leuchte an: Stellmotor in Ordnung
- Hörbares Motorgeräusch, aber L-Leuchte geht nicht an: Teilumschaltung oder Positionssensor
- Kein Motorgeräusch, keine Reaktion vom Armaturenbrett: Keine Stromversorgung oder Stellmotor defekt
Schritt 2 — Diagnoseauslesen mit Star (oder Äquivalent)
Star Diagnosis (Xentry / DAS) ist das offizielle Hersteller-Werkzeug für Mercedes. Es ermöglicht:
- Auslesen der Codes des Moduls für Transfer / 4×4
- Auslesen der Echtzeitparameter: Umschaltungposition, Motorstatus, Rückmeldung des Sensors
- Manuelle Aktivierung des Motors im Testmodus (Software-Kurzschluss zur Validierung der Mechanik)
- Codes löschen + Nachtest
Typische Fehlercodes bei W463:
- Inkonstante Umschaltung: Rückmeldung vom Sensor stimmt nicht mit dem Befehl überein
- Fehlende Rückmeldung des Sensors: kein Signal vom Positionssensor der Gabel
- Befehl ohne Ausführung: Der Befehl wurde gegeben, der Motor hat nicht reagiert
Alternative Werkzeuge, falls kein Star verfügbar: Icarsoft MB II, Launch X-431, iCarsoft i980. Diese Werkzeuge bieten erweiterte Mercedes-Abdeckung und ermöglichen in der Regel das Auslesen von Herstellercodes, manchmal auch die manuelle Aktivierung.
Schritt 3 — Prüfen der Stromversorgung am Stellmotorstecker
Wenn die Star-Diagnose einen nicht ansprechenden Stellmotor bestätigt, die Stromversorgung prüfen:
Ausrüstung:
- Digitalmultimeter im Gleichspannungsmodus (20V Skala)
- 12V Prüflampe (dynamische Prüfung)
- Schaltplan des Fahrzeugs (nützlich bei älteren Modelljahren)
Vorbereitung:
- Den Stecker des Stellmotors hinten am Verteilergetriebe lokalisieren
- Den Stecker abziehen
- Multimeter zwischen der Stromversorgung und der Fahrzeugmasse anschließen
- Ein Helfer im Innenraum drückt die L-Taste
- Ablesen für 1–2 Sekunden: sollte 12V anzeigen
Mögliche Ergebnisse:
- Spannung vorhanden, Motor läuft nicht: Stellmotor defekt, muss ersetzt werden
- Keine Spannung vorhanden: Kabelbaum oder Bedienung im Innenraum defekt
- Sicherung prüfen (Handbuch für die Nummer konsultieren)
- Relais testen (durch Austausch mit identischem Relais aus dem Gehäuse)
- Schalter im Armaturenbrett mit Multimeter prüfen (Durchgang bei Betätigung)
- Im letzten Schritt dem Kabelbaum vom Armaturenbrett bis zum Motorraum folgen
Schritt 4 — Mechanische Inspektion des Stellmotors
Wenn die Stromversorgung vorhanden ist, der Motor aber nicht läuft, muss der Stellmotor zum Prüfen demontiert werden:
Demontage:
- 3 Schrauben an der Rückseite des Verteilergetriebes lösen
- Stecker abziehen
- Die Dichtungsringdichtheit sichern
Prüfpunkte:
- Kohlebürsten: Restlänge messen. Unter 4 mm = Austausch nötig
- Kollektor: glatte und glänzende Oberfläche = guter Zustand. Tiefe Kratzer oder gleichmäßige Schwärzung = terminaler Verschleiß
- Innenlager: Motor von Hand drehen. Axialspiel > 0,5 mm = Lager defekt
- Austrittsgetriebe: Zahnverschleiß, Späne in der Fettfüllung
- Dichtungsring: Riss oder dauerhafte Kompression = muss ersetzt werden (Dichtigkeit)
Besondere Fälle: irreführende Symptome
Fall 1 — L-Leuchte leuchtet, aber keine echte Reduzierung
Die Leuchte kann angehen, während die Gabel ihre Bewegung noch nicht abgeschlossen hat. Testfahrt: Wenn das Übersetzungsverhältnis zu gering ist (Sie fahren 40 km/h im 2. Gang statt 15 km/h im LOW), ist die Umschaltung unvollständig.
Fall 2 — Nur im warmen Zustand aktiv
Wenn das System nur nach 10 Minuten Fahrt funktioniert, sind typischerweise die Kohlebürsten oder ein Sensor erforderlich, die auf Temperatur kommen müssen, um zu funktionieren. Präventive Generalüberholung empfohlen.
Fall 3 — Nur wenn das Fahrzeug gefahren ist
Wenn der Wechsel von HIGH → LOW nur funktioniert, wenn das Fahrzeug einige Meter gefahren ist, ist das normal: Die Zahnumschaltung benötigt oft ein leichtes Gleiten, um die Zähne auszurichten. Dies ist kein Defekt.
Wenn die Diagnose den Stellmotor bestätigt

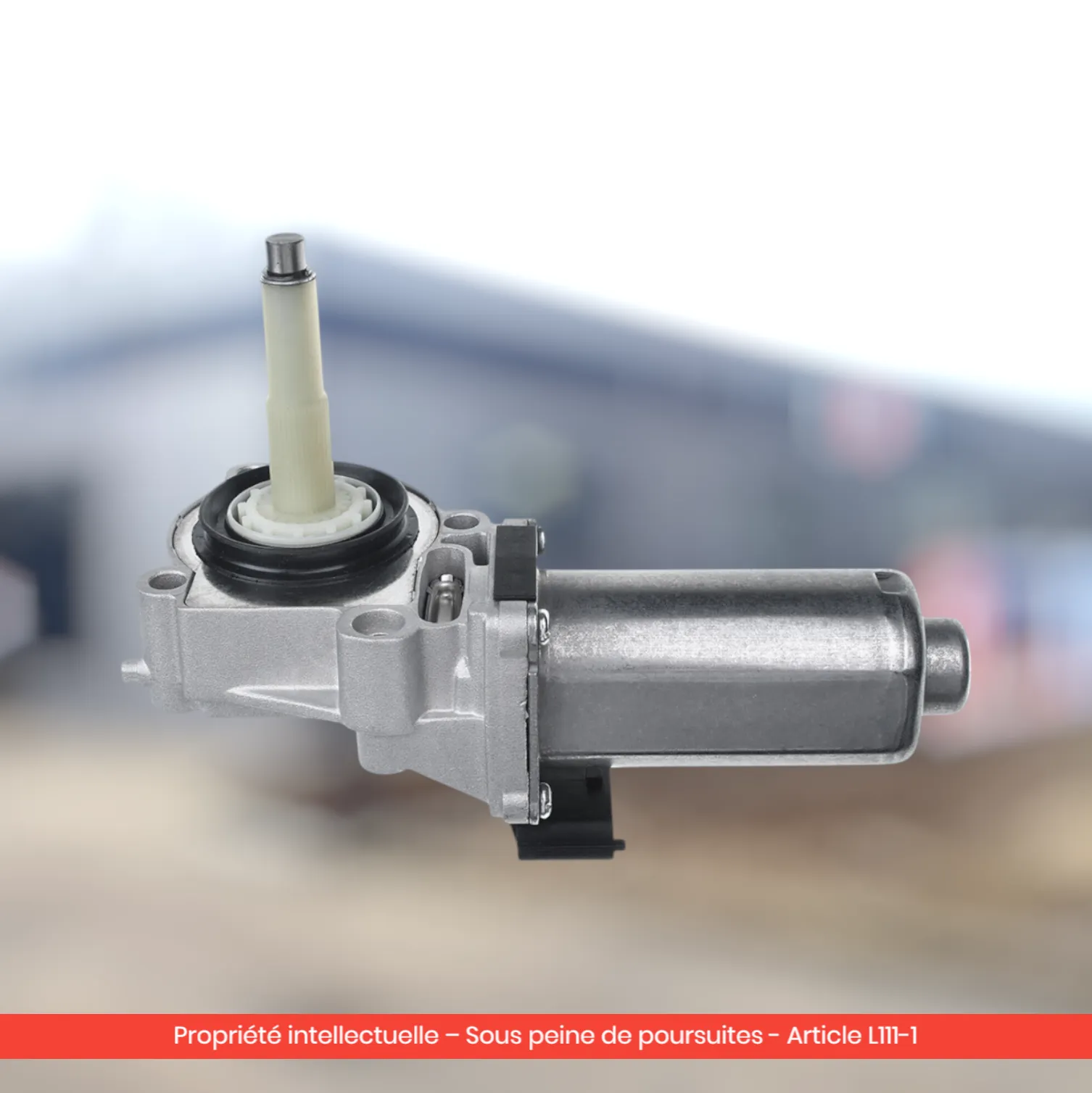

Siehe Stellmotor Verteilergetriebe Mercedes G-Klasse A4635400088 generalüberholt — 290 € inkl. MwSt., Austausch, 2 Jahre Garantie, sofort einbaubar ohne Kodierung.
Um weiterzukommen
- Vollständiger Leitfaden: Stellmotor Verteilergetriebe G-Klasse W463 A4635400088
- Mercedes G-Klasse: HIGH / LOW-Bereich funktioniert nicht mehr
- Vakuumschalter vs Stellmotor G-Klasse: Defekte nicht verwechseln
- Kosten für den Austausch des Stellmotors G-Klasse: Händler vs generalüberholt
FAQ — Diagnose Stellmotor G-Klasse
Ist die Star-Diagnose unerlässlich?
Nein, aber stark empfohlen. Ohne Star ist die Diagnose mit einem Multimeter + Beobachtung möglich, erfordert jedoch mehr Erfahrung.
Wie viel kostet eine Star-Diagnose?
30–80 € in einem unabhängigen, ausgestatteten Betrieb. Investition im Vergleich zu den 800 € für einen unrechtmäßigen Austausch beim Händler.
Wie erkenne ich, ob es der Stellmotor oder die festsitzende Innengabel ist?
Wenn der Motor läuft, ohne zu schalten → festsitzende Gabel oder abgenutzte Abstufung. Wenn der Motor gar nicht läuft → Motor defekt.
Kann ich den Stellmotor auf dem Tisch testen?
Ja. Mit 12V über eine Hilfsbatterie speisen. Der Motor sollte reibungslos, ohne Ruckeln und ohne abnormalen Geräusche laufen. Das ist der beste abschließende Test.
