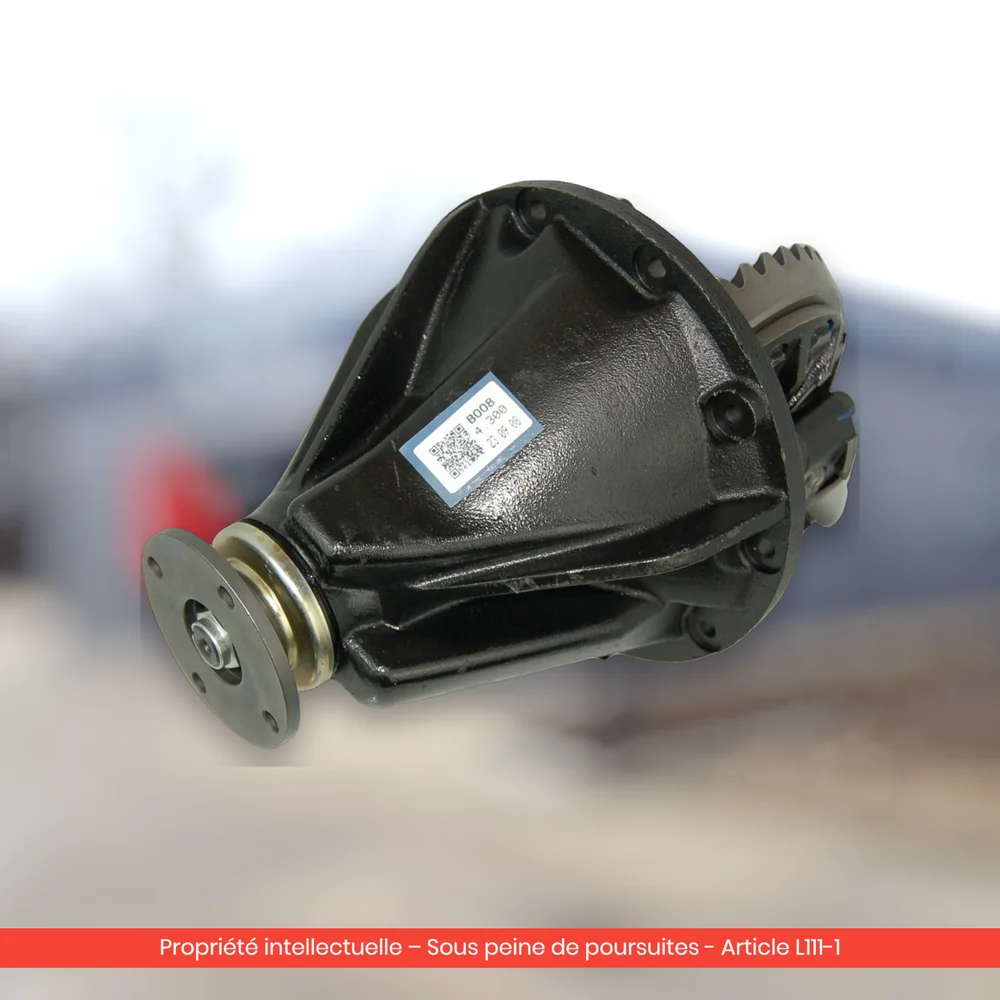

Différentiel arrière Land Cruiser 100 et 105

L'essentiel en 30 secondes

• Le problème : le différentiel arrière du Land Cruiser 100 / 105 hurle, claque ou fuit. Sur ces châssis, la panne vient presque toujours des roulements de pignon d'attaque et du couple conique, jamais d'un défaut de conception.
• La cause n°1 : l'huile de pont. Trop vieille, trop peu remplacée, ou diluée par un passage à gué — c'est elle qui tue les roulements avant la couronne.
• C'est grave ? Un hurlement se supporte quelques centaines de kilomètres. Un claquement franc avec du jeu au cardan, non : la couronne peut se déchausser et bloquer la roue.
• La solution : différentiel arrière reconditionné Land Cruiser 100/105 1FZ-FE 41110-6A100 — 1 690 € TTC, testé sur banc, garantie jusqu'à 24 mois, échange standard sans caution.
• Un doute sur votre rapport de pont ? Envoyez votre VIN via le formulaire de devis : nous confirmons la référence exacte le jour même.

Le différentiel arrière du Land Cruiser 100 et 105 est l'un des organes les plus solides jamais montés par Toyota sur un 4x4 civil. C'est aussi celui qu'on oublie le plus longtemps. Sur un HDJ100 qui tracte, sur un FZJ105 chargé en piste ou sur un 105 importé du Golfe avec 400 000 km, le pont encaisse tout — jusqu'au jour où il se met à hurler.

Cet article détaille les pannes réelles de ce pont, la méthode pour distinguer un roulement d'un couple conique, les références et rapports selon la motorisation (1HD-FTE, 1FZ-FE), le budget et le montage. Toutes les données chiffrées sont issues des fiches produit et des catalogues de pièces.

À quoi sert le pont arrière sur un Land Cruiser 100 / 105

Le 100 et le 105 partagent châssis échelle, transmission intégrale permanente avec différentiel central verrouillable et boîte de transfert à réducteur. Le 100 (UZJ100, HDJ100) reçoit un train avant indépendant à barres de torsion ; le 105 (FZJ105, HZJ105) conserve le pont avant rigide hérité du 80, ce qui en fait la version privilégiée en Afrique, en Australie et au Moyen-Orient.

Le pont arrière est rigide sur les deux séries. Il abrite un couple conique hypoïde (pignon d'attaque + couronne) et un boîtier de différentiel sur deux roulements coniques : le third member des ateliers anglo-saxons, un bloc complet qui se dépose par l'avant du carter.

Sa contrainte tient à trois usages que peu de 4x4 cumulent : la charge, le remorquage (jusqu'à 3 500 kg freinés selon les versions) et le tout-terrain différentiel central verrouillé. Chacun augmente l'effort sur le pignon d'attaque, donc l'échauffement de l'huile.

Peut-on rouler avec un différentiel arrière qui fait du bruit ?

Réponse courte : oui pour un hurlement naissant, non pour un claquement.

Un hurlement (whine) progressif, qui apparaît à une vitesse donnée et varie avec la charge moteur, correspond à une usure de portée entre pignon et couronne ou à un roulement de pignon qui commence à marquer. Il s'installe sur des milliers de kilomètres : vous pouvez rejoindre un atelier, sans tracter et en contrôlant le niveau d'huile.

Un claquement (clunk) en reprise ou en décélération, avec un jeu perceptible au cardan, est une autre histoire. Il signale un jeu d'engrènement excessif, par usure des dents ou par perte de précharge de pignon. Le risque n'est plus le bruit mais le déchaussement d'une dent de couronne, qui bloque l'essieu à la vitesse où vous roulez.

Trois signaux imposent l'arrêt immédiat :

1. Copeaux métalliques sur le bouchon magnétique de vidange (au-delà d'une pâte grise fine, normale).
2. Odeur de brûlé ou carter de pont trop chaud pour y laisser la main après un trajet.
3. Vibration nouvelle qui apparaît en même temps que le bruit : elle trahit souvent un roulement de pignon déjà détruit.

Les symptômes réels décrits par les propriétaires

Sur le forum IH8MUD, référence mondiale du Land Cruiser, un propriétaire de 100 Series de 1998 à 165 000 miles décrit un bruit qu'il n'arrive pas à qualifier : « A very faint, almost imperceptible high pitch whine. It is related to speed (not engine RPM). » Un membre expérimenté du forum lui répond que ce type de sifflement, s'il n'apparaît qu'à froid et disparaît après quelques minutes, n'est probablement pas mécanique : « The sound you are hearing I believe is just the normal sound gears make when the 90W is cold and viscous » (discussion complète).

Cette nuance est capitale et explique beaucoup de démontages inutiles : une huile de pont épaisse et froide chante. Le bruit qui compte est celui qui persiste à température, ou qui empire.

Sur un pont réellement usé, les symptômes sont sans ambiguïté : « at highway speeds there is a persistent hum from the driveline, and when rotating the pinion flange by hand with the axles removed there's inconsistent resistance that feels like debris in the bearings ». Un intervenant du même fil rappelle l'enchaînement de la casse : « Here's what can happen when a pinion seal leak is ignored, which leads to pinion bearings wearing out prematurely, which leads to pinion being loose, and the end result is that the gears end up like this » (fil IH8MUD sur la panne de roulement de pignon).

C'est là toute la chaîne causale du pont Land Cruiser : fuite au joint spi de pignon → niveau d'huile qui baisse → roulement qui s'use → jeu axial → destruction du couple conique. La panne finale coûte dix fois la réparation initiale.

Comment diagnostiquer un pont arrière Land Cruiser sans le déposer

La méthode qui suit se pratique en une heure, sans outillage spécifique.

1. L'écoute croisée. Roulez à vitesse stabilisée sur une route lisse, puis relâchez l'accélérateur sans freiner. Notez si le bruit :

• augmente en accélération → portée de dent côté drive (flanc de traction) ;
• augmente en décélération → portée côté coast (flanc de rétro) ;
• reste identique dans les deux cas → roulement (pignon ou roue), pas engrènement.

2. Le test roues levées. Sur chandelles, boîte au point mort, faites tourner chaque roue arrière à la main. Un bruit rugueux localisé sur une seule roue oriente vers le roulement de roue, pas vers le différentiel.

3. Le jeu au cardan. Roues arrière bloquées, saisissez le flasque de pignon et faites-le tourner d'avant en arrière. Un léger jeu angulaire est normal (jeu d'engrènement) ; un jeu axial dans l'axe du cardan ne l'est pas — la précharge de roulement est perdue. Sur un Land Cruiser de 1995 à 240 000 miles, un propriétaire a relevé une précharge de pignon à 0,4 Nm seulement : « the PO probably replaced the pinion seal and didn't torque it back down properly ». Après remise en précharge le bruit persistait ; c'est le remplacement des roulements de pignon qui l'a supprimé (analyse de portée sur IH8MUD).

4. Le contrôle de l'huile. Ouvrez le bouchon de remplissage en premier (s'il est grippé, vous ne vidangerez pas un pont que vous ne pourrez plus remplir). Le niveau doit affleurer l'orifice. Une huile noire à l'odeur de soufre cuit signe une surchauffe ; le bouchon magnétique doit porter une pâte fine, pas des paillettes brillantes.

5. L'élimination des faux coupables. Beaucoup de « bruits de pont » n'en sont pas. Sur un fil consacré à un claquement d'essieu arrière, un utilisateur raconte : « I had the same sound and symptoms as you did.. Went crazy tightening everything, checking every bold UNDER the car.. nothing the noise was still there » — la cause était ailleurs : « the exhaust pipe was banging on the rear axle » (fil complet). Contrôlez échappement, silentblocs de barre Panhard et croisillons de cardan avant de condamner le pont.

Différentiel arrière selon la motorisation et le rapport de pont

C'est là que la plupart des commandes se trompent. Sur 100 et 105, la référence dépend du moteur, de la boîte et du marché, pas du modèle seul : un HDJ100 automatique et un HDJ100 manuel n'ont pas le même rapport.

Les références compatibles se recoupent largement : la fiche du 41110-60870 couvre également les références 41110-60871, 41110-60A20 et 41110-60A21, et celle du 41110-6A100 les références 41110-6A101, 41110-60A30 et 41110-60A31. Cette interchangeabilité n'est valable qu'à rapport identique : monter un 4.100 à l'arrière face à un 4.300 à l'avant détruit la transmission en quelques centaines de kilomètres, différentiel central verrouillé ou non.

Les séries voisines suivent la même logique : voir nos guides différentiel Land Cruiser 70 : charge et tout-terrain et différentiel Land Cruiser 200 : spécificités et budget. Le rapport d'origine se lit sur la plaque constructeur du véhicule (code d'essieu) et se recoupe avec les chiffres frappés sur la couronne. La documentation technique de Marks 4WD, spécialiste australien de la transmission Toyota, donne les valeurs de série pour la gamme : 4.10 pour la série 80, et pour la série 100 4.3 en boîte manuelle contre 3.9 en boîte automatique (tableau des rapports Marks 4WD). Notre article dédié aux rapports de pont Land Cruiser détaille la lecture de la plaque et le calcul de correspondance avec un pneu surdimensionné.

Pourquoi ces ponts cassent : les trois causes réelles

1. L'huile jamais changée. C'est la cause dominante et la plus évitable. L'huile de pont ne se dégrade pas par kilométrage seul mais par cycles thermiques. Un pont qui tracte, qui monte en charge, qui travaille différentiel central verrouillé, cuit son huile. Les préconisations d'entretien renforcé pour la gamme Land Cruiser situent la vidange des ponts et de la boîte de transfert à 40 000 km en usage normal et 20 000 km en usage sévère, en huile GL-5 75W-90 ou 80W-90, pour une contenance de l'ordre de 2,2 à 2,8 litres par organe (70 Series Store — intervalles d'entretien). Le détail est dans notre guide vidange de pont Land Cruiser.

2. Le passage à gué. Le carter brûlant se refroidit brutalement au contact de l'eau, crée une dépression et aspire par les reniflards et le joint spi de pignon. Une huile émulsionnée perd l'essentiel de son pouvoir extrême-pression. Règle simple : tout gué qui immerge le carter impose un contrôle immédiat de l'huile.

3. Le surdimensionnement de pneus. C'est l'angle le plus mal traité en français. Passer d'un 275/70 R16 d'origine à un 285/75 R16 ou un 33 pouces augmente le bras de levier au sol et le couple vu par le couple conique, sans compenser par le rapport. Les préparateurs anglo-saxons chiffrent la correspondance : « To maintain close to stock gearing you need to re-gear the differentials with 4.56's for 35's, 4.88's for 37's, and 5.29's for 40's », et considèrent qu'en dessous de 315 mm de section la question ne se pose pas vraiment (discussion re-gearing IH8MUD). Rouler en 35 pouces sur un rapport 3.9 d'origine, chargé, en montagne, revient à faire travailler le pont en permanence dans une plage pour laquelle il n'a pas été calculé.

Notre solution : le différentiel reconditionné en échange standard

Autoliva fournit des différentiels reconditionnés en atelier partenaire certifié ISO 9001 : démontage intégral, nettoyage, contrôle pièce à pièce, remontage avec composants d'origine ou équivalents. Roulements coniques, joints spi, entretoise de précharge et visserie sont systématiquement remplacés. Chaque unité passe ensuite sur banc d'essai (fonctionnement, étanchéité, bruit) avec réglage de la portée d'engrènement et de la précharge de pignon, et repart avec un certificat de test.

Les conditions commerciales sont les mêmes sur toute la gamme Land Cruiser :

• Garantie jusqu'à 24 mois sur la pièce reconditionnée ;
• Échange standard sans caution : aucune consigne à avancer ;
• Retour de l'ancienne pièce obligatoire sous 30 jours ; au-delà, une indemnité de 250 € est facturée ;
• Livraison sur palette, l'organe étant lourd et volumineux.

Reste la vérification de compatibilité, décisive sur un parc largement importé : plaque constructeur, code châssis et rapport réel ne coïncident pas toujours avec ce qu'annonçait le vendeur précédent. Envoyez votre VIN complet via le formulaire de devis : nous croisons le code châssis avec le catalogue Toyota et confirmons référence et rapport avant expédition.

Le montage : dépose, couple de serrage et rodage

Le remplacement d'un différentiel arrière de Land Cruiser 100 / 105 est une opération d'atelier, mais sans difficulté particulière pour un mécanicien équipé.

1. Vidanger le pont, bouchon de remplissage ouvert en premier.
2. Déposer ou désolidariser les demi-arbres de roue.
3. Débrancher le cardan arrière au flasque de pignon, en repérant l'indexation d'origine au trait de peinture pour conserver l'équilibrage.
4. Déposer le bloc différentiel par l'avant du carter, sur un chariot : plusieurs dizaines de kilos.
5. Nettoyer intégralement le plan de joint du carter — aucun résidu ne doit subsister, c'est la première cause de fuite après remplacement.
6. Reposer le bloc avec un joint neuf et serrer en croix, au couple du manuel d'atelier Toyota du modèle. Jamais « au ressenti » : un plan de joint mal réparti fuit à la première mise en charge.
7. Remplir jusqu'à affleurement de l'orifice, véhicule à plat.

Le rodage n'est pas une option : un couple conique doit établir sa portée définitive. Règle d'atelier — 500 km sans remorquage, sans charge lourde et sans tout-terrain, en évitant les longues portions à vitesse constante. Une première vidange précoce après ce rodage évacue les particules d'ajustement.

Trois erreurs reviennent sans cesse : plan de joint mal nettoyé, cardan reposé sans indexation (vibration), et reniflard de pont oublié — obstrué, il met le carter en surpression et chasse l'huile par le joint spi de pignon en quelques centaines de kilomètres.

Prix : reconditionné, occasion, réparation ou neuf

Le reconditionné s'impose ici pour une raison simple : le neuf d'origine se raréfie sur les références 100 et 105, et l'occasion ne se contrôle pas. Un différentiel de casse peut avoir 400 000 km, une portée creusée et des roulements en fin de vie — personne ne le saura avant le montage, donc après avoir payé la main-d'œuvre. La réparation garde son sens quand le diagnostic établit que seul le joint spi ou un roulement est en cause, mais elle exige un opérateur capable de régler une portée au bleu de Prusse, compétence devenue rare. Comparatif complet dans notre article prix d'un différentiel Land Cruiser.

Questions fréquentes

Comment savoir si mon différentiel arrière de Land Cruiser 100 est HS ?

Trois signes concordants : un bruit qui varie avec la charge moteur, un jeu axial au flasque de pignon, et des paillettes brillantes sur le bouchon magnétique. Un seul de ces signes ne suffit pas ; les trois ensemble ne laissent aucun doute.

Peut-on rouler avec un pont arrière qui hurle ?

Quelques centaines de kilomètres, sans tracter ni charger, en surveillant le niveau d'huile. Dès que le hurlement devient un claquement ou qu'une vibration apparaît, il faut arrêter : le risque est le blocage de l'essieu en roulant.

Combien coûte un différentiel arrière de Land Cruiser 100 / 105 ?

Le différentiel arrière reconditionné 41110-6A100 pour 1FZ-FE est à 1 690 € TTC, garanti jusqu'à 24 mois, en échange standard sans caution. Les références HDJ100 en 1HD-FTE sont au même tarif.

Quel rapport de pont a mon Land Cruiser ?

Il se lit sur le code d'essieu de la plaque constructeur. Sur la série 100, les valeurs courantes sont 4.300 en boîte manuelle et 3.909 en automatique ; sur les 1FZ, le 4.300 domine. En cas de doute, envoyez votre VIN via notre formulaire de devis.

Faut-il changer les deux ponts en même temps ?

Non, sauf si vous changez de rapport. Un remplacement à l'identique ne concerne que le pont défaillant. En revanche, avant et arrière doivent impérativement rester au même rapport, sous peine de détruire la transmission intégrale permanente.

Le différentiel reconditionné est-il livré avec l'huile ?

Non. L'huile est à prévoir au montage : comptez de l'ordre de 2,2 à 2,8 litres de GL-5 75W-90 ou 80W-90 selon l'organe et le modèle, en vous référant au manuel d'atelier de votre véhicule pour la contenance exacte.

Y a-t-il une consigne à payer ?

Non. L'échange standard fonctionne sans caution : vous ne payez que la pièce, 1 690 € TTC pour le 100/105. Le retour de l'ancien différentiel est obligatoire sous 30 jours, faute de quoi une indemnité de 250 € est facturée.

Un pont de Land Cruiser 105 est-il compatible avec un 100 ?

Pas systématiquement. Le pont arrière est de conception voisine, mais la référence et surtout le rapport diffèrent selon le moteur et la boîte. La fiche 41110-6A100 couvre bien les FZJ100 et FZJ105 en 1FZ-FE, mais un HDJ100 en 1HD-FTE relève d'une autre référence.

Un doute sur votre différentiel arrière de Land Cruiser 100 ou 105 ? Envoyez votre VIN via le formulaire de devis et nous confirmons la référence et le rapport le jour même, ou appelez-nous au 04 65 84 54 88. Vous pouvez aussi commander directement votre différentiel arrière reconditionné Land Cruiser 100/105 41110-6A100 — 1 690 € TTC, garantie jusqu'à 24 mois, ou la version HDJ100 1HD-FTE 41110-60870.
