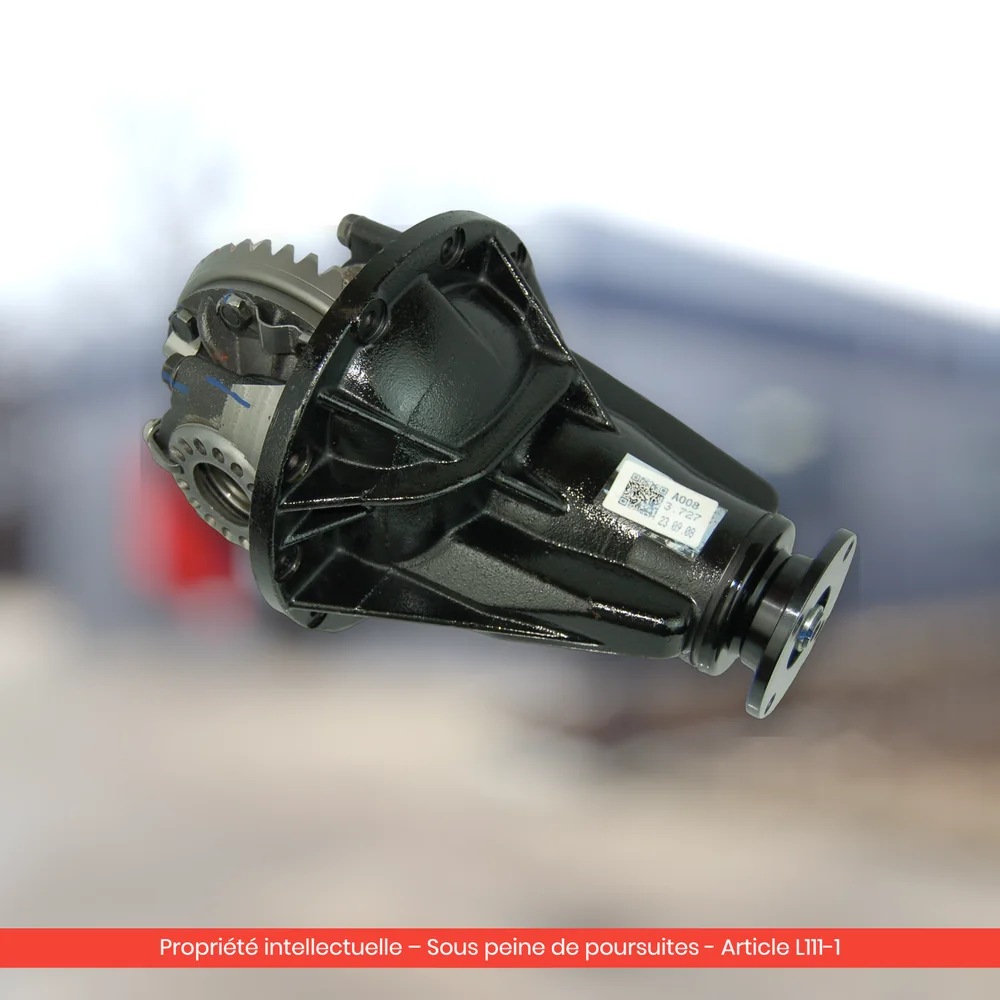

Rapports de pont Land Cruiser : lequel choisir

L'essentiel en 30 secondes

• Le problème : commander un différentiel Land Cruiser au bon numéro de pièce mais au mauvais rapport de pont. C'est la première cause de retour, et la plus coûteuse.
• La règle absolue : avant et arrière doivent avoir exactement le même rapport. Un écart, même faible, détruit la transmission intégrale permanente en quelques centaines de kilomètres.
• Où le lire ? Sur le code d'essieu de l'étiquette du montant de portière conducteur (véhicules à partir de 1989), ou sur le tablier avant pour les plus anciens.
• La solution : nos fiches indiquent le rapport pour chaque référence — par exemple le différentiel avant Land Cruiser 80 FJ80 41110-60270 rapport 3.727 à 1 390 € TTC, garanti jusqu'à 24 mois.
• Un doute ? Envoyez votre VIN via le formulaire de devis : nous croisons le code châssis avec le catalogue Toyota et confirmons le rapport.

Le rapport de pont d'un Land Cruiser — 3.727, 3.909, 4.100, 4.300, parfois 4.555 — n'est pas une caractéristique décorative. C'est le nombre de tours que fait l'arbre de transmission pour un tour de roue, et il détermine à la fois la vitesse maximale, la capacité de traction et la contrainte subie par le couple conique. Sur ces véhicules qui roulent chargés, tractent, montent en pneus surdimensionnés et voyagent, c'est aussi le paramètre le plus souvent modifié — et le plus souvent mal documenté en français.

Cet article explique comment lire le rapport sur votre véhicule, à quoi correspond chaque valeur, quelle référence de différentiel va avec quel rapport dans la gamme Land Cruiser, et ce qui se passe réellement quand on monte des pneus plus grands sans changer de rapport.

Ce qu'est un rapport de pont, concrètement

Un rapport de pont est le résultat d'une division : nombre de dents de la couronne ÷ nombre de dents du pignon d'attaque. Les quatre valeurs qui couvrent la quasi-totalité de la gamme Land Cruiser se lisent donc ainsi :

Plus le chiffre est élevé, plus le rapport est court : le moteur tourne plus vite pour la même vitesse, mais le couple disponible aux roues augmente. Plus il est bas, plus le véhicule est « longé » : silencieux et sobre sur autoroute, mais poussif chargé ou attelé.

Peut-on rouler avec deux rapports différents à l'avant et à l'arrière ?

Non. C'est la seule interdiction absolue de cet article.

Sur un Land Cruiser à transmission intégrale permanente (80, 100, 105, 200, Prado 120), les deux ponts sont reliés en permanence par un différentiel central. Tant que celui-ci est ouvert, il absorbe la différence de vitesse en tournant en permanence — ses satellites travaillent sans arrêt, chauffent et s'usent en quelques milliers de kilomètres. Dès que le différentiel central est verrouillé (piste, boue, neige), l'écart ne peut plus être absorbé : la contrainte part directement dans les couples coniques, les arbres et la boîte de transfert. La casse est rapide et coûteuse.

Sur un Land Cruiser 70 en 4x4 enclenchable, le risque est différent mais réel : tant que vous roulez en 2 roues motrices, rien ne se passe ; à la première mise en 4x4, la transmission se met en contrainte permanente.

Conclusion pratique : si vous remplacez un seul différentiel, il doit être au rapport exact de l'autre pont — pas au rapport « théorique » du modèle, qui varie selon la boîte et le marché.

Où lire le rapport de pont sur un Land Cruiser

Trois méthodes, de la plus rapide à la plus fiable.

1. Le code d'essieu sur la plaque constructeur. Sur les Toyota à partir de 1989, la plaque se trouve sur le montant de portière conducteur ; sur les modèles antérieurs, sur le tablier avant, dans le compartiment moteur. Un membre du forum IH8MUD le confirme pour la série 100 : « It is listed on bottom of the sticker on the drivers side door jam », et détaille la structure du code : « the 1st digit is the ring gear size, the 2nd and 3rd digit identifies the axle ratio and the 4 digit identifies whether it is (Locked, Open, LSD) ». Exemple donné dans le même fil : le code A04B correspond à « 4.3 ratio, 4 pinion, open centre / non-LSD » (discussion axle code).

La documentation d'Off-Road.com donne la même logique pour la gamme Toyota : la plaque se trouve « on the firewall (prior to 1989) or door jamb (1989-current) », la première lettre du code d'essieu identifie le diamètre de couronne, et les deux positions suivantes le rapport — l'exemple cité, G282, signifiant « an 8-inch (rear) axle, 4.30 gears » (guide d'identification des différentiels Toyota).

2. Le comptage physique. Infaillible, gratuit, dix minutes. Levez les deux roues d'un même essieu, boîte au point mort. Marquez à la craie le cardan et un point de référence sur la roue. Faites tourner la roue d'exactement un tour complet en comptant les tours de cardan : sur un rapport 4.100, le cardan fera 4,1 tours ; sur un 3.727, environ 3,7. (Attention : avec une seule roue levée et l'autre au sol, le différentiel double le comptage — il faut alors diviser par deux.)

3. Le marquage sur la couronne. Le plus sûr, mais il faut ouvrir le carter. Les dentures sont frappées sur la couronne sous la forme « 41-11 », « 43-10 », etc.

Rapports d'origine par série : ce que dit la documentation

Attention aux généralisations : sur Land Cruiser, le rapport dépend du moteur, de la boîte et du marché de destination, pas seulement du modèle. La documentation technique du spécialiste australien Marks 4WD donne les valeurs de série suivantes (tableau des rapports) :

• Séries 40, 60, 70 et 75 : 4.11 ;
• Série 78 : 4.3 en boîte manuelle R151F (transfert séparé), 4.10 en H150F ;
• Série 80 : 4.10 en manuelle comme en automatique ;
• Série 100 : 4.3 en boîte manuelle, 3.9 en automatique.

Le même document rappelle la seule attitude raisonnable avant toute commande : « check you compliance plate ».

Notre catalogue reflète cette diversité. Pour un même modèle, deux rapports coexistent souvent :

Chaque série fait l'objet d'un guide dédié : différentiel arrière Land Cruiser 100 / 105, différentiel Land Cruiser 70, différentiel arrière Prado 120 et différentiel Land Cruiser 200.

Deux enseignements sautent aux yeux. D'abord, un même modèle avec le même moteur peut exister en deux rapports : c'est le cas du FJ Cruiser (3.727 en boîte automatique, 3.909 en manuelle), du Prado 120 et du HDJ100. Ensuite, un même rapport peut porter des références différentes selon le pont, l'avant et l'arrière n'étant jamais interchangeables.

Pneus surdimensionnés : le point que personne ne traite

C'est le sujet central pour un Land Cruiser français préparé. Monter des pneus plus grands allonge virtuellement le rapport : le développement augmente, le régime moteur baisse à vitesse égale, et surtout le bras de levier au sol augmente, donc le couple vu par la couronne et le pignon.

Les préparateurs anglo-saxons chiffrent la compensation nécessaire pour retrouver le comportement d'origine : « To maintain close to stock gearing you need to re-gear the differentials with 4.56's for 35's, 4.88's for 37's, and 5.29's for 40's ». Un autre intervenant du même fil rappelle qu'en dessous d'un certain seuil la question ne se pose pas vraiment : « I think many dont bother unless over 315's ». Le prix à payer sans compensation est décrit sans détour : « slower acceleration, slower climbing grades, and worst performance in the mountains », avec une perte de contrôle en gamme courte (discussion re-gearing IH8MUD).

Ce qu'il faut retenir pour un usage européen :

• Jusqu'à environ 315 mm de section (env. 33 pouces), le rapport d'origine reste acceptable pour un usage routier normal.
• Au-delà, chargé ou attelé, la contrainte permanente sur le couple conique augmente et la durée de vie du pont diminue. C'est un facteur d'usure au moins aussi déterminant que le kilométrage.
• Une alternative au regear complet consiste à modifier le rapport de la boîte de transfert : « Another option is to re-gear the transfer case with high range 10% underdrive gears which will give you close to 4.56 high range gearing ».

Le conducteur qui roule en pneus surdimensionnés et qui entend un hurlement naissant doit d'abord se poser cette question avant de conclure à une usure « normale » : notre article bruit de pont Land Cruiser détaille la méthode de localisation.

Changer de rapport : ce que cela implique vraiment

Passer d'un rapport à un autre — pour compenser des pneus, pour améliorer la traction en attelage, ou parce qu'on remplace un pont par un modèle d'un autre marché — n'est jamais une opération isolée :

1. Les deux ponts doivent être changés, avant et arrière, au même rapport.
2. Le compteur de vitesse est faussé si l'on modifie le rapport sans compenser par la taille de pneu ; sur les modèles concernés, une correction électronique est nécessaire.
3. Les valeurs de couple transmis changent : un rapport plus court soulage le couple conique mais augmente le régime moteur et la consommation.
4. La cohérence avec le blocage de différentiel doit être vérifiée : sur les versions à différentiels verrouillables, le carter du boîtier n'est pas toujours compatible avec toutes les couronnes.

Dans la pratique, remplacer les deux ponts par des unités reconditionnées complètes au rapport voulu revient souvent moins cher, et surtout plus sûr, que de faire remonter deux couples coniques neufs par un atelier qui devra régler quatre portées d'engrènement.

Notre solution : le bon rapport, vérifié avant expédition

Chaque fiche produit Autoliva indique le rapport et le nombre de dents de la référence concernée. Les unités sont reconditionnées en atelier partenaire certifié ISO 9001 : démontage intégral, remplacement systématique des roulements coniques, joints spi et entretoise de précharge, remontage avec des composants d'origine ou équivalents, puis passage sur banc d'essai (fonctionnement, étanchéité, bruit) avec certificat de test.

• Garantie jusqu'à 24 mois ;
• Échange standard sans caution — aucune consigne à avancer ;
• Retour de l'ancienne pièce sous 30 jours (au-delà, indemnité de 250 €) ;
• Expédition sur palette.

La vérification du rapport est notre travail, pas le vôtre. Envoyez votre VIN complet via le formulaire de devis : nous croisons le code châssis avec le catalogue constructeur, nous confirmons rapport et référence, et nous signalons toute incohérence avec le rapport annoncé — cas fréquent sur les véhicules importés dont un pont a déjà été remplacé.

Montage : les points qui changent quand on touche au rapport

Le remplacement d'un bloc différentiel complet reste une opération standard : vidange, dépose des demi-arbres, désaccouplement du cardan (avec repérage de l'indexation d'origine), dépose du bloc par l'avant du carter, nettoyage intégral du plan de joint, repose avec joint neuf et serrage en croix au couple du manuel d'atelier Toyota, remplissage jusqu'à affleurement de l'orifice.

Deux points spécifiques au changement de rapport :

• Vérifier les deux ponts avant de rouler. Comptez physiquement le rapport de chaque essieu après montage (méthode du tour de roue décrite plus haut). C'est cinq minutes, et cela évite la casse.
• Roder sérieusement. Un couple conique doit établir sa portée définitive : 500 km sans remorquage, sans charge lourde et sans tout-terrain, en variant les vitesses, suivis d'une vidange précoce. Le détail dans notre guide vidange de pont Land Cruiser.

Questions fréquentes

Comment connaître le rapport de pont de mon Land Cruiser ?

Lisez le code d'essieu sur l'étiquette du montant de portière conducteur (véhicules 1989 et plus récents) ou sur le tablier. À défaut, comptez physiquement les tours de cardan pour un tour de roue, les deux roues de l'essieu étant levées.

Peut-on monter un 4.100 à l'arrière et un 4.300 à l'avant ?

Non, jamais. Sur une transmission intégrale permanente, l'écart use le différentiel central en permanence et détruit la transmission dès qu'il est verrouillé. Les deux ponts doivent avoir un rapport rigoureusement identique.

Quel rapport choisir avec des pneus plus grands ?

Jusqu'à environ 315 mm de section, le rapport d'origine reste utilisable en usage routier. Au-delà, les préparateurs recommandent 4.56 pour des 35 pouces, 4.88 pour des 37 et 5.29 pour des 40 afin de retrouver le comportement d'origine.

Un rapport plus court use-t-il davantage le pont ?

Non, l'inverse : à couple moteur égal, un rapport plus court fait travailler le couple conique dans une plage plus favorable. Ce qui use un pont, c'est un rapport trop long face à des pneus trop grands et une charge élevée.

Combien coûte un différentiel Land Cruiser au bon rapport ?

De 1 390 € TTC (pont avant 80 ou 105) à 2 190 € TTC (Prado 120), en passant par 1 690 € TTC pour un arrière de 100/105 ou 200. Tous garantis jusqu'à 24 mois, en échange standard sans caution.

Le rapport est-il indiqué sur la fiche produit ?

Oui, systématiquement : rapport décimal et nombre de dents (par exemple 4.100 pour 41:10). C'est la donnée que nous revérifions avec votre VIN avant expédition.

Mon Land Cruiser est importé : puis-je me fier au rapport théorique du modèle ?

Non. Les rapports varient selon le marché de destination et la boîte de vitesses, et un pont a pu être remplacé avant vous. Sur un véhicule importé, seul le comptage physique ou le code d'essieu font foi.

Faut-il refaire l'étalonnage du compteur après un changement de rapport ?

Oui si vous changez de rapport sans changer la taille des pneus, ou l'inverse. Toute modification du développement fausse la vitesse indiquée et, sur les modèles récents, les stratégies électroniques associées.

Vous ne savez pas quel rapport équipe votre Land Cruiser ? Envoyez votre VIN via le formulaire de devis ou appelez le 04 65 84 54 88 : nous confirmons rapport et référence le jour même. Commande directe possible sur le différentiel avant Land Cruiser 80 FJ80 rapport 3.727 — 1 390 € TTC, garantie jusqu'à 24 mois.
