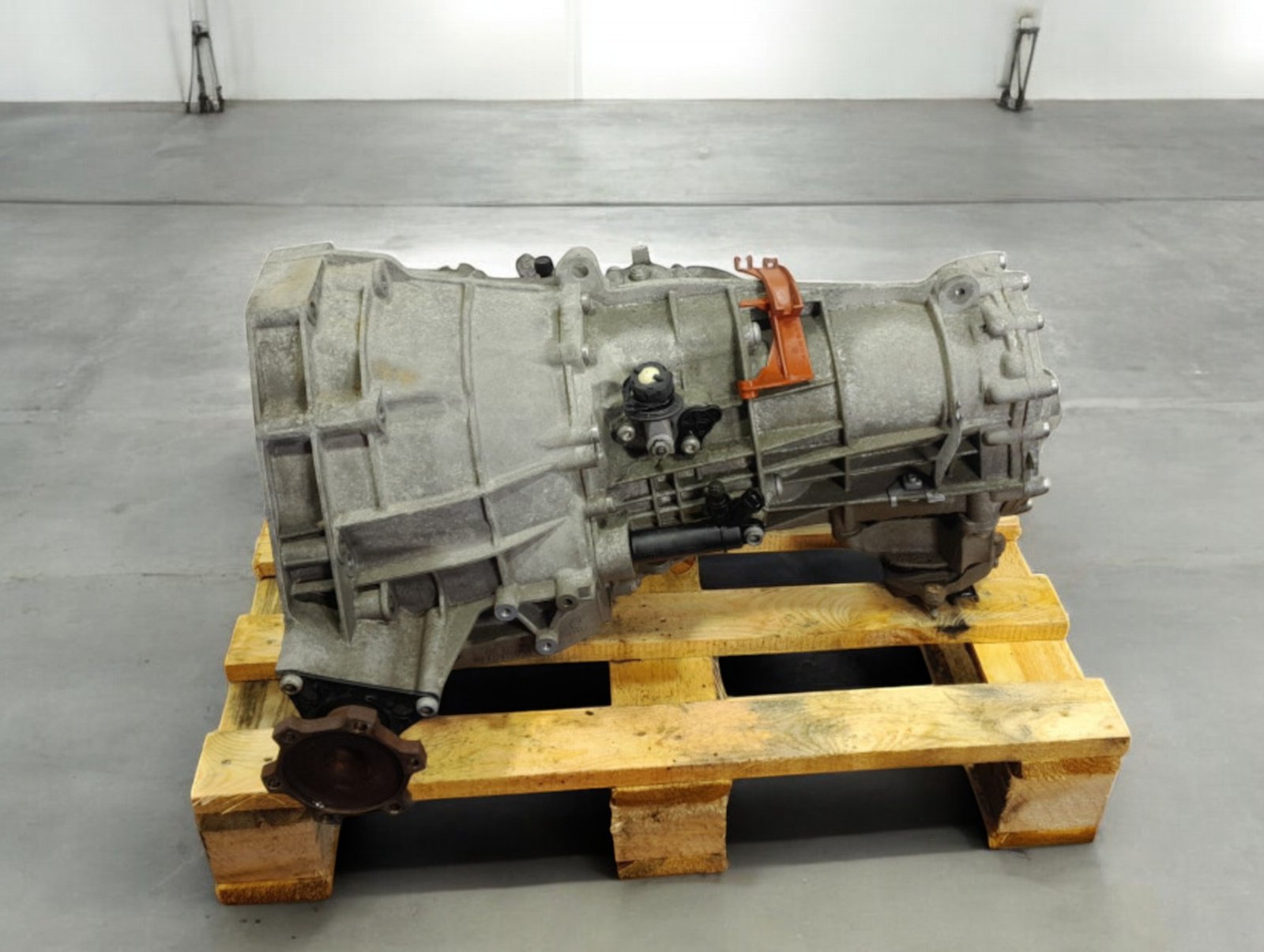

Remplacer boîte manuelle Audi A4 B8 2.0 TDI : procédure

Remplacer une boîte de vitesses manuelle 0B1 sur Audi A4 B8 2.0 TDI n'est pas une opération à improviser dans son garage du dimanche. La boîte est longitudinale, lourde de 47-52 kg, accouplée au moteur via un plateau tournant retenu par 3 vis non visibles depuis le dessous, et son extraction exige le désaccouplement complet de la chaîne cinématique avant (et arrière sur quattro). Ce guide d'atelier détaille la procédure de dépose-repose pas à pas pour A4 B8 2.0 TDI motorisations CAGA, CJCB, CAHA, CGLC, avec les couples de serrage, les pièges à éviter et les adaptations post-montage spécifiques aux capteurs d'embrayage et de boîte. C'est la procédure utilisée par les ateliers spécialisés VAG, dérivée de la documentation Audi Elsawin.

Outillage spécifique nécessaire pour la dépose 0B1

Au-delà de l'outillage classique d'atelier (clés métriques, douilles 10 à 24 mm, cliquets longs, rallonges), la dépose d'une 0B1 sur A4 B8 nécessite quelques outils spécifiques sans lesquels le travail devient impossible ou très risqué.

Pont élévateur ou chandelles homologuées 2 tonnes minimum : la 0B1 pèse 47 kg en version traction avant et jusqu'à 52 kg en version quattro avec différentiel central intégré. Le véhicule doit être suffisamment surélevé pour permettre le débattement vertical de la boîte sous le tunnel (compter au moins 80 cm de garde).

Cric de boîte (table support 1 tonne) : indispensable pour soutenir la boîte pendant son désaccouplement du moteur puis sa descente. Un simple cric rouleur ne convient pas car la boîte 0B1 a un centre de gravité décentré qui la fait basculer si elle n'est pas sanglée à plat.

Clé dynamométrique 5-50 Nm et 50-200 Nm : tous les couples de serrage Audi sont spécifiés et doivent être respectés. Les vis de mécanisme d'embrayage et de plateau tournant en particulier sont à serrage angulaire (couple + angle), incompatibles avec un serrage à l'œil.

VCDS ou ODIS : pour effectuer l'adaptation post-montage des capteurs d'embrayage et de commande de boîte, et pour effacer les codes défaut transitoires générés pendant l'opération.

Mandrin de centrage du disque d'embrayage : fourni dans les kits Sachs DMF Modul XTend et LUK RepSet DMF, mais à acheter séparément (15-25 €) si vous utilisez un kit basique. Un disque mal centré au remontage rend impossible l'engagement de l'arbre primaire dans le moyeu.

Vis neuves systématiques : vis de mécanisme d'embrayage, vis de volant moteur, vis de plateau tournant, vis de support arrière de boîte — toutes sont à usage unique et doivent être remplacées impérativement après dépose (étirement plastique selon spec Audi).

Procédure de dépose détaillée étape par étape

La procédure ci-dessous est dérivée du document technique Audi référencé sous le code PR-TH3/TM4 sur Forum-Audi.com (PDF Elsawin officiel). Temps barème constructeur : 6 h 20 min sur traction, 7 h 40 min sur quattro.

Étape 1 — Préparation et mise en sécurité (20 min)

1. Lever le véhicule sur pont élévateur ou chandelles à hauteur de travail confortable
2. Débrancher la batterie (cosse négative en premier), attendre 5 minutes
3. Vidanger complètement la boîte par le bouchon inférieur (clé Allen 17 mm), récupérer l'huile usée (environ 1,9 L) dans un bac
4. Vidanger l'huile moteur si elle gêne l'accès (sur certains millésimes, le carter d'huile moteur doit être déposé)
5. Déposer les roues avant pour accéder aux arbres de roue

Étape 2 — Dépose des éléments périphériques (1h)

1. Déposer les protections sous-bassement avant (caches plastique, écran moteur)
2. Déposer la ligne d'échappement intermédiaire (4 colliers de fixation, suspentes en silicone à manipuler avec précaution)
3. Sur quattro : repérer puis déposer l'arbre de transmission arrière (1 vis frontale au flasque + 4 vis de la bride arrière + support central). Marquer la position angulaire avant dépose pour remontage à l'identique
4. Déposer le support arrière de boîte (2 vis M12, support en aluminium qui ancre la boîte sur la traverse arrière)
5. Déposer le cache poussière droit côté boîte (3 clips plastique + 2 vis M6)

Étape 3 — Désaccouplement de la commande de vitesses et des capteurs (30 min)

1. Démonter la biellette de commande de vitesses au-dessus de la boîte (1 vis de pincement M10)
2. Débrancher tous les connecteurs électriques : capteur de vitesse arbre primaire, capteur Hall position fourchette, contacteur feux de recul, capteur d'embrayage si présent. Marquer chaque connecteur si plusieurs sont à proximité (ruban masquant + stylo indélébile)
3. Déposer le cylindre récepteur d'embrayage hydraulique (2 vis M6) sans débrancher la ligne hydraulique — l'attacher avec un fil de fer en hauteur pour éviter de purger le circuit

Étape 4 — Désaccouplement des arbres de roue (45 min)

1. Sortir les arbres de roue en tirant horizontalement après dépose des étriers et des roulements de roue avant si nécessaire
2. Ne pas tirer sur le soufflet de cardan : sur véhicules > 150 000 km, les soufflets sont durcis et craquent facilement, imposant alors un remplacement de cardan complet à 80-180 €
3. Attacher les arbres de roue déposés avec du fil de fer pour éviter qu'ils ne pendent et abîment les joints homocinétiques

Étape 5 — Désaccouplement de la boîte (1h)

1. Positionner le cric de boîte sous la 0B1, sangler la boîte sur la table
2. Soulever légèrement (2-3 cm) pour décharger les fixations
3. Démonter les vis de cloche d'embrayage (8 vis M12, ordre en croix, longueurs différentes — marquer chaque emplacement)
4. Démonter les 3 vis du plateau tournant : ce point critique est documenté par un mécanicien sur Les Amis du Diag qui décrit : « il y avait 3 vis sur le plateau tournant qui maintenez la boite. Après les avoirs desserrées, elle est sortie toute seule ». Ces vis sont accessibles en faisant tourner le vilebrequin de quelques degrés à la main jusqu'à apercevoir chaque vis par le trou d'inspection
5. Tirer la boîte horizontalement (vers l'arrière) jusqu'à dégager l'arbre primaire du moyeu d'embrayage — environ 8-10 cm de débattement
6. Descendre la boîte avec le cric, la sortir sous le véhicule

Étape 6 — Remplacement de l'embrayage et du volant moteur (1h)

C'est l'opération à effectuer systématiquement pendant que la boîte est déposée (voir notre guide kit embrayage + volant moteur bimasse A4 B8 2.0 TDI).

1. Bloquer le volant moteur avec un dispositif de blocage (outil spécifique Audi T10001 ou équivalent universel)
2. Démonter le mécanisme d'embrayage (6 vis en croix), récupérer le disque
3. Démonter les vis du volant moteur bimasse (8 vis M12 — à usage unique)
4. Déposer le volant moteur, nettoyer le plan d'appui sur vilebrequin (chiffon non pelucheux, pas de solvant gras)
5. Monter le nouveau volant moteur avec vis neuves au couple constructeur (60 Nm + angle 90°)
6. Centrer le disque d'embrayage neuf avec le mandrin, monter le mécanisme avec vis neuves (22 Nm + angle 45°)
7. Vérifier le débattement axial du nouveau volant moteur bimasse au comparateur (max 0,5 mm sur VMB Sachs DMF Modul XTend)

Repose de la boîte 0B1 reconditionnée

La repose suit l'inverse de la dépose, mais avec quelques points critiques propres à la 0B1.

Étape 7 — Présentation et engagement de la nouvelle boîte (45 min)

1. Présenter la boîte reconditionnée sur le cric, sangler à plat
2. Aligner précisément l'arbre primaire avec le moyeu du disque d'embrayage — si le disque est mal centré, l'arbre n'entrera pas
3. Avancer la boîte horizontalement, en tournant doucement l'arbre primaire à la main si nécessaire pour engager les cannelures
4. Une fois en contact avec le carter moteur, ne pas forcer : la boîte doit venir à plat sur le plan d'appui sans aucun jeu. Si vous forcez, vous abîmez le disque d'embrayage neuf
5. Visser progressivement les 8 vis de cloche d'embrayage en croix au couple (60 Nm + angle 90° selon spec Audi)

Étape 8 — Remontage des éléments périphériques (1h30)

1. Visser les 3 vis du plateau tournant (couple 60 Nm)
2. Remonter le support arrière de boîte (couple 75 Nm sur les vis M12)
3. Reposer les arbres de roue (couple écrous M14 : 200 Nm + angle 180°)
4. Reposer la biellette de commande de vitesses
5. Rebrancher tous les connecteurs électriques
6. Reposer le cylindre récepteur d'embrayage (8 Nm sur les 2 vis M6)
7. Reposer la ligne d'échappement intermédiaire avec joints neufs
8. Sur quattro : reposer l'arbre de transmission arrière dans la position angulaire marquée à la dépose (couple bride 80 Nm)

Étape 9 — Remplissage huile boîte et purge circuit embrayage (20 min)

1. Remplir la boîte par le bouchon supérieur avec 1,9 L d'huile 75W-90 G055532A2 (spec Audi)
2. Le remplissage se fait jusqu'à débordement par le bouchon supérieur (méthode niveau plein)
3. Reserrer le bouchon de remplissage (couple 25 Nm)
4. Purger le circuit hydraulique d'embrayage si la ligne a été ouverte (procédure VCDS recommandée)

Adaptation post-montage et validation

C'est l'étape la plus souvent oubliée, qui transforme une dépose-repose réussie en source de codes défaut intermittents.

Adaptation des capteurs via VCDS ou ODIS

1. Brancher la valise diagnostic (VCDS, ODIS ou équivalent)
2. Effacer tous les codes défaut transitoires apparus pendant l'opération (modules 01 Engine, 02 Auto Trans si présent, 22 AWD, 44 Steering Assist)
3. Sur 2.0 TDI avec capteur d'embrayage : lancer la procédure d'adaptation pédale d'embrayage dans le module 01 → Adaptation → canal correspondant
4. Sur certaines configurations, lancer également l'apprentissage point de patinage : moteur tournant au ralenti, pédale d'embrayage relâchée lentement par paliers de 2 cm sur 30 secondes
5. Effectuer un essai routier de 10-15 minutes en passant tous les rapports à diverses charges
6. Relire les codes défaut : aucun nouveau code ne doit apparaître

Tests de validation post-essai

1. Test fuite huile boîte : laisser le véhicule sur surface propre pendant 1 heure après essai routier, vérifier l'absence de goutte sous la boîte
2. Test passage des rapports : tous les rapports doivent passer en souplesse moteur arrêté, et sous charge en roulage
3. Test embrayage : point de patinage net et progressif, pas de claquement au démarrage en côte
4. Test absence de bruits parasites : pas de sifflement en roulage, pas de vibration au ralenti
5. Contrôle niveau huile après 200 km : faire l'appoint si nécessaire

💡 Bon à savoir : Une 0B1 reconditionnée Car Parts France arrive avec l'huile neuve déjà dans le carter (1,9 L de 75W-90 G055532). Vous ne devez normalement pas faire de remplissage supplémentaire — vérifier juste le niveau au bouchon. C'est un détail qui économise 20-30 € d'huile et 10 minutes d'opération.

Conseils post-montage : les 500 premiers kilomètres

Une boîte reconditionnée est entièrement réassemblée avec roulements neufs et synchros neuves. Ces composants nécessitent un rodage progressif pour s'assécher et atteindre leur dureté de fonctionnement optimale.

• 0 à 200 km : conduite souple, régime moteur sous 3 000 tr/min, pas de pleine charge, pas de tractage
• 200 à 500 km : régime moteur jusqu'à 3 500 tr/min, charge modérée, varier les rapports pour exercer toutes les synchros
• À 1 000 km : vérification d'étanchéité finale en garage, contrôle des codes défaut, mise à niveau huile boîte

Sur 2.0 TDI 170-190 ch, la pleine charge à fort couple peut être engagée à partir de 500 km. Pour le tractage de remorque/caravane, attendre 1 000 km minimum.

Le guide complet de la boîte 0B1 Audi A4 B8 2.0 TDI détaille les codes boîte et compatibilités. Pour distinguer une A4 B8 traction d'une A4 B8 quattro et comprendre l'impact sur cette procédure de dépose, voir notre satellite quattro vs traction avant.

Pour un devis personnalisé incluant la boîte reconditionnée Car Parts France et la coordination avec un atelier partenaire, consultez notre page devis.

FAQ

Combien de temps prend la dépose-repose d'une boîte manuelle Audi A4 B8 2.0 TDI ?

Le temps barème constructeur Audi est de 6 h 20 min pour une A4 B8 2.0 TDI traction et 7 h 40 min pour une A4 B8 2.0 TDI quattro. Dans un atelier indépendant équipé, comptez 5 à 8 heures de main-d'œuvre effective selon l'expérience du mécanicien et l'état des fixations (vis grippées sur véhicules anciens peuvent ajouter 1 à 2 heures).

Quel outillage spécifique faut-il pour déposer la 0B1 d'une A4 B8 ?

Outils indispensables : pont élévateur ou chandelles 2 tonnes, cric de boîte avec table support, clé dynamométrique 5-200 Nm, mandrin de centrage du disque d'embrayage, VCDS ou ODIS pour l'adaptation post-montage, dispositif de blocage du volant moteur (T10001 ou équivalent). Sans ces outils, l'opération devient soit impossible soit dangereuse.

Faut-il reprogrammer le calculateur après remplacement de la boîte 0B1 ?

Non, aucun codage spécifique n'est requis sur boîte manuelle 0B1 (contrairement à une mécatronique DSG). En revanche, une adaptation des capteurs d'embrayage et de commande de boîte via VCDS prend 10 minutes et est fortement recommandée pour éviter des codes défaut transitoires post-montage. Le module 01 Engine permet aussi de relancer l'apprentissage du point de patinage.

Combien d'huile faut-il pour remplir la boîte 0B1 Audi A4 B8 2.0 TDI ?

1,9 litre d'huile 75W-90 G055532A2 (spec Audi originale, équivalents Castrol Syntrans Multivehicle 75W-90 ou Liqui Moly GL5+ acceptables). Le remplissage se fait par le bouchon supérieur jusqu'à débordement (méthode niveau plein), boîte à température ambiante. Une boîte reconditionnée Car Parts France arrive avec l'huile neuve déjà en place — vérifier juste le niveau.

Quels couples de serrage pour les vis de cloche d'embrayage A4 B8 2.0 TDI ?

Vis de cloche d'embrayage : 60 Nm + angle 90° (vis M12 à usage unique). Vis de mécanisme d'embrayage : 22 Nm + angle 45°. Vis de volant moteur bimasse : 60 Nm + angle 90°. Vis de plateau tournant : 60 Nm. Vis de support arrière de boîte : 75 Nm. Toutes les vis à serrage angulaire sont à usage unique — les remplacer systématiquement après dépose.
