L'essentiel en 30 secondes
- Ce que dit le code : P174B (affiché « P174B 00 », « 174B » ou, sous VCDS, « 18023 – Electrical malfunction ») signale un défaut électrique sur une électrovanne de la demi-boîte 1 de la S-Tronic 7 DL501 (0B5) — celle qui gère les rapports impairs 1, 3, 5 et 7.
- La cause n°1 : la bobine de l'électrovanne concernée ou l'étage de commande du TCU qui la pilote, tous deux logés dans le bloc mécatronique.
- C'est grave ? Oui. La stratégie de repli isole la demi-boîte fautive : on se retrouve avec les seuls rapports pairs, souvent sans première.
- La solution : une mécatronique S-Tronic 0B5 DL501 reconditionnée à 1 390 € TTC (consigne 150 € remboursable), garantie 2 ans, avec certificat de test au banc.
- Avant de commander : envoyez votre VIN via le formulaire de devis pour valider votre référence (0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C).
Le code défaut P174B sur boîte S-Tronic 7 DL501 (0B5) est levé quand le calculateur de transmission détecte une anomalie électrique sur l'une des électrovannes affectées à la demi-boîte 1. Il s'affiche selon l'outil sous la forme P174B, P174B 00, ou avec le numéro VAG 18023 sous VCDS. Notre guide des codes défaut DSG et S-Tronic par boîte permet de vérifier à quelle famille de transmission appartient un code relevé.
Une précision utile avant d'aller plus loin : le libellé de ce code varie selon la base de données de l'outil. Les catalogues techniques de la DL501 le traduisent par « Valve 4 in the sub-gearbox 1, electric fault », tandis que certaines valises affichent « Valve 3 in Transmission Part 1 ». Le composant visé reste le même : une électrovanne de la demi-boîte des rapports impairs.
Que signifie le code P174B sur une S-Tronic 7 DL501 (0B5) ?
La DL501 est constituée de deux demi-boîtes mécaniquement indépendantes, chacune reliée à son propre embrayage humide. La demi-boîte 1, associée à l'embrayage K1, porte les rapports 1, 3, 5 et 7. La demi-boîte 2, associée à K2, porte les rapports 2, 4, 6 et la marche arrière. C'est cette architecture qui permet de présélectionner le rapport suivant pendant que le rapport courant est encore engagé.

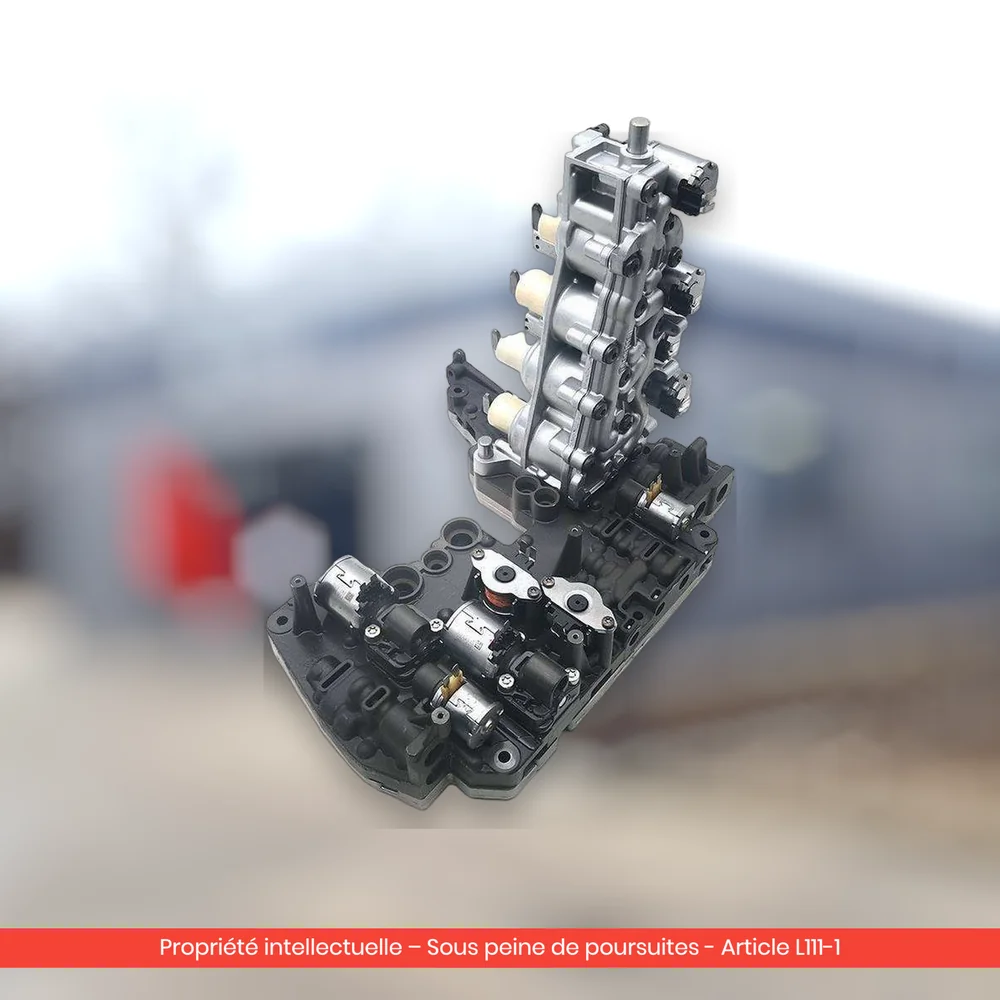

Chaque demi-boîte dispose de ses propres électrovannes dans le bloc mécatronique : des vannes de régulation de pression et des vannes pilotant les actionneurs de fourchettes — les solénoïdes N433, N434, N437 et N438 pour les actionneurs, N471 et N472 pour la régulation de pression, N435 et N439 pour l'huile d'embrayage. Le TCU envoie à chacune un courant de commande modulé et surveille en retour la résistance de la bobine ainsi que le comportement de son propre étage de puissance.
Le P174B est un défaut électrique : circuit ouvert, court-circuit, résistance hors tolérance, ou étage de commande incapable de délivrer le courant demandé. Il ne se corrige jamais par une adaptation. Cette famille de codes est recensée en bloc dans la nomenclature des défauts mécatronique DL501 0B5 d'Autotransmissie Ede et dans la liste des défauts 0B5 publiée par Eco Torque.
Codes associés : P174A, P174C, P174E et P174F (autres électrovannes de demi-boîtes), P173E et P173F, P179C (vanne de pression principale — voir P179C DL501), P179D (vanne d'huile de refroidissement — voir P179D DL501). Quand plusieurs de ces codes tombent ensemble, c'est l'étage de puissance commun du TCU qui est en cause.
Peut-on rouler avec un P174B ?
Non, sauf pour rejoindre un atelier. Trois risques concrets.
1. La perte de la moitié des rapports. Quand le calculateur ne peut plus garantir la commande de la demi-boîte 1, il l'isole. Le véhicule circule sur les seuls rapports pairs — donc sans première, avec des démarrages laborieux et un embrayage K2 très sollicité.
2. La surcharge de l'embrayage restant. Faire tout le travail avec un seul embrayage revient à multiplier les phases de patinage. Les garnitures chauffent, l'huile se charge en particules, et un code de patinage ou de température vient s'ajouter au P174B.
3. L'immobilisation sans préavis. Un défaut électrique intermittent peut devenir permanent à n'importe quel moment. Sur ce type de code, l'arrêt en pleine circulation, boîte en position neutre forcée, est un scénario documenté.
Les symptômes qui accompagnent le P174B
Les signes sont ceux d'une demi-boîte hors service : perte des rapports impairs, refus de passer la première, à-coups violents au passage 2-4, régime moteur qui monte anormalement entre deux rapports, voyant boîte allumé et message « Défaut boîte de vitesses ».
Un fil consacré à la réparation des mécatroniques DL501 sur Audizine documente précisément ce code. Un intervenant relève simultanément « 7980 - RPM Signal from ECU P0726…Implausible Signal » et « 18023 - Valve 3 in Transmission Part 1 P174B…Electrical malfunction », avec un kilométrage indiqué à 102 698 km (fil S-Tronic DL501 mechatronic repair, Audizine). Dans le même fil, un autre propriétaire de B8 S4 décrit les symptômes typiques précédant ce type de panne : « 2-1 jerk (violent at times) and a shuddering when accelerating », avec une réparation passant par la pose d'une carte électronique révisée dans le bloc mécatronique.
Deux enseignements. D'abord, le P174B arrive rarement seul : ici il accompagne un P0726, ce qui oriente vers l'électronique de la mécatronique plutôt que vers une bobine isolée. Ensuite, le kilométrage — un peu plus de 100 000 km — correspond au palier auquel les cartes de DL501 commencent à donner des signes de fatigue.
Les causes réelles d'un P174B sur DL501
1. La carte électronique et l'étage de puissance du TCU (cause la plus fréquente)
C'est la cause dominante quand plusieurs codes d'électrovannes apparaissent ensemble. La carte est logée dans le carter de boîte, au contact d'une huile qui dépasse régulièrement 100 °C. Les brasures se fissurent, les transistors de commande dérivent, et le calculateur constate une commande sans effet. Eco Torque documente cette défaillance de carte sur la DL501 0B5 et précise que la carte interne ne se répare pas.
2. Le vieillissement de la bobine de l'électrovanne
Le bobinage travaille en permanence dans l'huile chaude. L'isolant se dégrade, la résistance dérive hors tolérance, puis un court-circuit inter-spires apparaît. Le code est alors typiquement thermodépendant : sporadique à chaud d'abord, permanent ensuite.
3. La contamination hydraulique
Une huile chargée de particules de friction fait coller le tiroir de la vanne. La bobine travaille en permanence à plein courant pour vaincre la résistance, chauffe, et se dégrade prématurément. L'intervalle de vidange est donc un facteur direct de longévité — voir notre procédure de vidange S-Tronic DL501 avec l'huile G052529.
4. Le faisceau interne et la traversée de carter
Moins fréquent, mais à écarter avant tout démontage : un connecteur de traversée qui suinte, une masse corrodée ou un faisceau interne abîmé créent une résistance parasite et produisent le même code avec une vanne parfaitement saine.
Diagnostic : ce qu'il faut contrôler avant de commander
- Relever le code complet sous VCDS ou ODIS, calculateur 02 :
P174B 00, statut actif ou sporadique, et les conditions gelées — notamment la température d'huile au moment du défaut. - Noter le libellé exact affiché par l'outil. Selon la base de données, il désignera « Valve 4 in sub-gearbox 1 » ou « Valve 3 in Transmission Part 1 » : ne cherchez pas une incohérence, c'est la même vanne.
- Lister tous les codes d'électrovannes présents (P174A, P174C, P174E, P174F, P173E, P173F, P179C, P179D). Un chapelet de codes désigne l'étage de puissance, pas une bobine.
- Contrôler la tension d'alimentation et les masses du calculateur de boîte. Une masse corrodée génère des défauts électriques fantômes sur plusieurs vannes simultanément.
- Vérifier quels rapports sont réellement disponibles en roulage : la perte des seuls rapports impairs confirme que la demi-boîte 1 est isolée.
- Contrôler l'état de l'huile : aspect, odeur, particules sur l'aimant, date du dernier remplissage et conformité à la spécification G052529.
- Relever la référence du calculateur (0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C…) et sa version logicielle.
Et si on efface simplement le code ? Sur un P174B, l'effacement produit souvent un effet spectaculaire : les sept rapports reviennent d'un coup et la voiture semble réparée. C'est l'illusion classique du défaut thermodépendant. À froid, la résistance de la bobine est encore dans la tolérance ; le calculateur redonne l'usage complet de la demi-boîte 1. Après une vingtaine de minutes, la valeur dérive, le code se réinscrit et la stratégie de repli revient — parfois en pleine accélération, ce qui est nettement moins confortable qu'un mode dégradé installé dès le démarrage. L'effacement n'a donc qu'une valeur diagnostique : mesurer au bout de combien de temps et à quelle température d'huile le code revient.
P174B sur Audi A4 B8, A5, A6 C7, Q5 et S4 : ce qui change selon le modèle
- A4 B8 et A5 8T/8F 2.0 TFSI — la panne y arrive généralement à fort kilométrage, sur des boîtes peu entretenues. Voir le guide DL501 sur A4 B8 et A5 8T 2.0 TFSI et l'article Audi A4 B8 2.0 TFSI quattro S-Tronic : panne, symptômes, solutions.
- A6 C7 et A7 4G 3.0 TDI (codes NSF, NPB) — température d'huile élevée en continu, contrainte maximale sur la carte électronique. Voir boîte S-Tronic Audi A6 C7 3.0 TDI quattro : symptômes de panne.
- Q5 8R 3.0 TDI (code LGH) — beaucoup de manœuvres lentes, donc de sollicitations des actionneurs de fourchettes. Voir mécatronique DL501 0B5 Audi Q5 : symptômes et codes défaut.
- S4, S5 3.0 TFSI, S6 et S7 4.0 TFSI — pressions de service plus élevées : les bobines et l'étage de puissance vieillissent plus vite, comme dans le cas B8 S4 cité plus haut. Voir mécatronique DL501 Audi S5 : pannes, kit de réparation, remplacement.
Pour identifier la variante montée sur votre véhicule, la page DL501 0B5 : véhicules Audi compatibles donne les correspondances par modèle et par code de boîte.
Combien coûte la réparation d'un P174B ?
| Solution | Prix | Ce que ça couvre | Limites |
|---|---|---|---|
| Mécatronique S-Tronic 0B5 DL501 reconditionnée (notre solution) | 1 390 € TTC + 150 € de consigne remboursable | Bloc hydraulique et électronique repris intégralement, toutes les électrovannes des deux demi-boîtes contrôlées, pièces d'usure remplacées, certificat de test au banc, garantie 2 ans | Réglages de base et adaptation des embrayages à réaliser après montage |
| Corps de valves DL501 0B5325025 | 1 020 € TTC | Bloc hydraulique seul : tiroirs, clapets et sièges remis en état | Ne traite pas l'étage de puissance du TCU, souvent en cause sur ce code |
| TCU DL501 0B5927156E | 1 430 € TTC | Calculateur de boîte reconditionné en échange standard | Plus cher que la mécatronique complète : réservé aux cas où seul le calculateur est en cause |
| Remplacement unitaire de l'électrovanne | Selon fournisseur | La seule vanne désignée par le code | Les autres bobines restent au kilométrage initial ; ne traite pas la carte électronique |
| Mécatronique d'occasion de casse | Variable | Ensemble complet à bas coût | Aucun test au banc, historique inconnu, indice logiciel souvent incompatible |
L'arbitrage se joue sur un critère simple : le P174B est-il seul ? S'il est isolé, très récent et thermodépendant, une reprise ciblée est envisageable. Dès qu'il s'accompagne d'un P0726 ou d'autres codes d'électrovannes — la configuration la plus fréquente sur les cas forum documentés — c'est le bloc complet qu'il faut reprendre. Notre comparatif prix d'une boîte DL501 sur Audi 3.0 TDI donne les ordres de grandeur.
Notre solution : mécatronique S-Tronic 0B5 DL501 reconditionnée, testée et garantie
Nous livrons la mécatronique S-Tronic 0B5 DL501 reconditionnée à 1 390 € TTC, avec 150 € de consigne remboursés au retour de votre ancienne pièce.
Le reconditionnement est réalisé dans un atelier partenaire certifié ISO 9001 : démontage intégral, contrôle unitaire de chaque électrovanne des deux demi-boîtes, vérification de l'étage de commande, remplacement des pièces d'usure et des joints, puis passage au banc d'essai avec certificat de test joint à la pièce.
Contenu du colis : le bloc mécatronique complet reconditionné, son certificat de test au banc et la notice de montage. Le clonage logiciel de votre calculateur d'origine est en option (+100 €), ce qui évite l'étape de programmation au VIN.
Garantie 2 ans. Expédition sous 3 à 5 jours ouvrés.
Compatibilité : références 0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C, pour Audi A4 B8, A5 8T/8F, A6 C7, A7 4G, Q5 8R, S4, S5, S6 et S7 en 2.0 TFSI, 3.0 TFSI, 3.0 TDI et 4.0 TFSI (2008-2018). Un doute ? Transmettez-nous votre VIN, nous validons la référence avant expédition.
Après le montage : programmation VIN et réglages de base
- Huile G052529 neuve et filtre neuf. Une boîte qui a roulé sur une seule demi-boîte a fortement sollicité un embrayage : l'huile est chargée de particules de friction.
- Programmation au VIN, ou clonage logiciel de votre TCU d'origine si vous avez retenu l'option, puis codage et appairage sous ODIS ou VCDS.
- Réglages de base et adaptation des embrayages, moteur tournant, frein serré, à température d'huile dans la plage prescrite.
- Contrôle de l'engagement de chaque rapport en atelier avant essai routier : les sept rapports doivent être disponibles, les impairs comme les pairs.
- Trajet d'adaptation d'une trentaine de kilomètres, puis relecture de la mémoire de défauts. Notre guide remplacement de boîte S-Tronic Audi A6 C7 : montage et adaptation détaille la séquence complète.
Pour un panorama des codes lisibles sur cette boîte, voir aussi notre dossier codes défaut S-Tronic DL501 Audi A6 C7 : diagnostic VCDS.
Questions fréquentes
Que signifie exactement le code P174B sur une DL501 ?
Il signale un défaut électrique sur une électrovanne de la demi-boîte 1, celle des rapports impairs 1, 3, 5 et 7 : bobine hors tolérance, circuit ouvert, ou étage de commande du TCU défaillant. La demi-boîte est alors isolée.
Peut-on rouler avec un P174B ?
Non, hormis pour rejoindre un atelier. Le véhicule ne dispose plus que des rapports pairs, l'embrayage K2 encaisse tout le travail, et le défaut peut devenir permanent à n'importe quel moment.
Combien coûte la réparation d'un P174B ?
Notre mécatronique S-Tronic 0B5 DL501 reconditionnée est à 1 390 € TTC, plus 150 € de consigne remboursée au retour, garantie 2 ans, avec certificat de test au banc et expédition sous 3 à 5 jours ouvrés.
Comment effacer le code P174B ?
Sous VCDS ou ODIS, calculateur 02, effacement de la mémoire de défauts. Les sept rapports reviennent à froid, puis le code se réinscrit dès que l'huile chauffe : l'effacement ne sert qu'à qualifier le caractère thermodépendant.
Quelle différence entre P174B et P174F ?
Le P174B concerne une électrovanne de la demi-boîte 1 — les rapports impairs. Le P174F vise la vanne équivalente de la demi-boîte 2 — les rapports pairs et la marche arrière. Les deux ensemble désignent l'étage de puissance du TCU.
Pourquoi mon outil affiche-t-il un libellé différent ?
Parce que les bases de données de traduction diffèrent : « Valve 4 in sub-gearbox 1 » chez les spécialistes DL501, « Valve 3 in Transmission Part 1 » sur certaines valises. Le composant et la procédure de diagnostic sont identiques.
Peut-on remplacer seulement l'électrovanne concernée ?
C'est possible, rarement durable. Les bobines vieillissent ensemble et l'étage de commande subit les mêmes contraintes thermiques : le défaut réapparaît souvent sur une autre vanne quelques mois plus tard.
Faut-il refaire les réglages de base après remplacement ?
Oui : programmation au VIN ou clonage, codage, adaptation des embrayages à température correcte, contrôle de l'engagement des sept rapports, puis trajet d'adaptation. Sans ces étapes, la boîte reste en stratégie de repli.
Un P174B sur votre S-Tronic 7 DL501 ?
Envoyez votre VIN via le formulaire de devis ou commandez votre mécatronique S-Tronic 0B5 DL501 reconditionnée — 1 390 € TTC, consigne 150 € remboursable, garantie 2 ans, certificat de test au banc, expédition sous 3 à 5 jours ouvrés.
Une question avant de démonter ? Appelez-nous au 04 65 84 54 88.
