La mécatronique DL501 0B5 est le cerveau de la boîte S-Tronic 7 qui équipe l'Audi Q5 3.0 TDI Quattro (code boîte LGH). C'est elle qui pilote la pression hydraulique, les électrovannes et les capteurs de la boîte robotisée. Quand elle dérive, les symptômes sont immédiats : à-coups, mode dégradé, voyant boîte. Cet article détaille les symptômes, les codes défaut (P17D400, P179E…) et la procédure de diagnostic VCDS de la mécatronique 0B5 sur Q5 3.0 TDI.
Le rôle de la mécatronique dans la boîte DL501
La mécatronique est l'unité de commande électro-hydraulique de la S-Tronic. Sur la 0B5 DL501, elle intègre dans un même bloc : le calculateur électronique (TCU), le bloc hydraulique avec ses tiroirs, une dizaine d'électrovannes et plusieurs capteurs de pression, de température et de vitesse. Son travail consiste à doser précisément la pression d'huile pour engager les bons rapports et piloter les embrayages K1 (rapports impairs) et K2 (rapports pairs).
D'après La Boîte Automatique, la pression de service avoisine les 60 bars. Si la pompe hydraulique ne parvient plus à la maintenir, le système active une protection pour éviter la surchauffe. C'est là que la voiture passe en sécurité. La mécatronique est l'organe le plus sollicité de la boîte, et donc le premier à montrer des signes de faiblesse sur une Q5 3.0 TDI à fort kilométrage.
Les signes d'une mécatronique 0B5 qui lâche sur Q5 3.0 TDI
Une mécatronique fatiguée se manifeste par des symptômes électro-hydrauliques bien spécifiques, différents d'une simple usure mécanique :
- Mode dégradé : limitation de couple, blocage sur un rapport, voyant PRND ou témoin boîte allumé. La perte de puissance est une sécurité électronique pour protéger les composants internes.
- À-coups sans cause mécanique apparente : un tiroir hydraulique encrassé ou une électrovanne qui régule mal génère des à-coups, parfois sans même déclencher de code défaut.
- Surchauffe d'huile : l'usure de l'électrovanne de régulation de température fait monter l'huile trop haut en température, déclenchant une limitation de couple (code P17D800) pouvant aller jusqu'à l'arrêt.
- Marche arrière capricieuse : engagement lent ou saccadé lié à une dérive de pression.
Sur les Q5 8R produites avant 2012, ces symptômes apparaissent souvent dès 100 000 km. Un propriétaire rapporte sur les forums une panne de boîte à ce kilométrage, avec immobilisation de six semaines pour la réparation. Les solénoïdes (électrovannes) sont fortement sollicités et s'usent jusqu'à provoquer la panne.
Codes défaut de la mécatronique DL501 : comment les interpréter
Le diagnostic VCDS ou ODIS est indispensable pour identifier précisément l'organe en cause. Voici les codes les plus fréquents sur la 0B5 :
| Code | Composant / Signification |
|---|---|
| P17D400 / P17D500 | Électrovannes d'embrayage K1 / K2 |
| P174A | Vanne 3 sous-boîte 1 (électrovanne N435, défaut électrique) |
| P174E | Vanne 3 sous-boîte 2 (électrovanne N439, défaut électrique) |
| P17D800 | Surchauffe d'huile / limitation de couple |
| P179E / P179F | Groupe de capteurs arrière (capteur de vitesse G676) |
Le bloc hydraulique de la 0B5 compte une série d'électrovannes : N433/N434 (positionneurs 1-3 et 7-5), N435/N439 (activation embrayages K1/K2), N436/N440 (régulation de pression), N437/N438 (positionneurs 2-R et 4-6), N471 (refroidissement) et N472 (pression principale). Certaines sont disponibles en kit, d'autres uniquement dans le bloc complet.
💡 Bon à savoir : Le capteur G676 (codes P179E/P179F) n'est pas dans la mécatronique mais à l'arrière du carter de boîte. Son remplacement impose donc l'ouverture complète de la boîte, et non un simple échange de bloc mécatronique.
Réparer la mécatronique ou la remplacer ?
Deux écoles existent face à une mécatronique 0B5 défaillante. Le choix dépend de la nature exacte de la panne.
La réparation par kit consiste à remplacer la piste électrique, les électrovannes critiques (dont K1/K2), les joints et la plaque séparatrice du bloc hydraulique. Un kit de réparation de la régulation de pression se trouve autour de 510 €, hors main-d'œuvre. C'est pertinent quand seul le bloc hydraulique est en cause et que les disques d'embrayage sont encore bons.
Le remplacement s'impose quand l'usure est plus large. Audi a développé un kit de mise à jour mécatronique pour pallier les faiblesses d'origine. Mais si, malgré le kit, les problèmes persistent, il faut remplacer la mécatronique complète ou la boîte. Une mécatronique échange standard (partie hydraulique, sans TCU) se situe entre 1 000 et 2 000 €.
Attention au piège fréquent : lors du démontage, la présence de dépôts noirâtres dans l'huile (et d'un filtre externe basse pression noirci sur les générations récentes) indique souvent une usure avancée des disques de friction. Dans ce cas, réparer la seule mécatronique ne suffit pas : il faut aussi remplacer le double embrayage. C'est précisément ce qui pousse beaucoup de propriétaires vers une boîte complète reconditionnée, qui traite l'ensemble en une seule opération.
Combien coûte la réparation de la mécatronique 0B5 sur Audi Q5 ? Les options
Le budget mécatronique sur Q5 3.0 TDI dépend de la solution. Voici les fourchettes constatées :
| Solution | Prix | Garantie | Commentaire |
|---|---|---|---|
| Kit de réparation mécatronique | 510 - 1 200 € | Variable | Si seul le bloc hydraulique est touché |
| Mécatronique échange standard (sans TCU) | 1 000 - 2 000 € | 1-2 ans | TCU d'origine à réutiliser et coder |
| Mécatronique d'occasion | ~1 040 € | 3-6 mois | État interne inconnu, risque |
| Boîte DL501 reconditionnée CPF | 770 € TTC | 2 ans | Mécatronique + embrayage traités, testée banc |
À noter qu'un devis concessionnaire pour le remplacement de la mécatronique seule peut atteindre 2 500 €, embrayage en sus, d'après les retours de propriétaires de Q5. À ce niveau de budget, la boîte S-Tronic 7 DL501 reconditionnée Autoliva à 770 € TTC, qui inclut le traitement de la mécatronique ET de l'embrayage avec garantie 2 ans, devient l'option la plus rationnelle. Pour un chiffrage avec montage, demandez un devis.
💡 Bon à savoir : Une mécatronique échange standard est livrée sans calculateur (TCU). Il faut récupérer le TCU d'origine, le remonter et le coder au véhicule. Cette opération de codage exige une valise diagnostic — à prévoir dans le devis du garage.
Diagnostic et codage : la procédure VCDS
Après tout remplacement de mécatronique ou de boîte, l'adaptation électronique est obligatoire. La procédure comprend les réglages de base des positionneurs et actionneurs, l'adaptation des points de patinage (kiss points) des embrayages K1 et K2, le calibrage du sélecteur, puis un essai routier en conditions urbaines et extra-urbaines jusqu'à stabilisation des lois d'embrayage. Sans cette étape, même une mécatronique neuve générera des à-coups.
Pour une vue d'ensemble de la boîte, de ses compatibilités et de toutes les références, consultez notre guide complet de la boîte S-Tronic 7 DL501 Audi Q5 3.0 TDI Quattro. Et si les symptômes pointent plutôt vers une usure mécanique, lisez notre article dédié au double embrayage et au volant bimasse de la DL501.

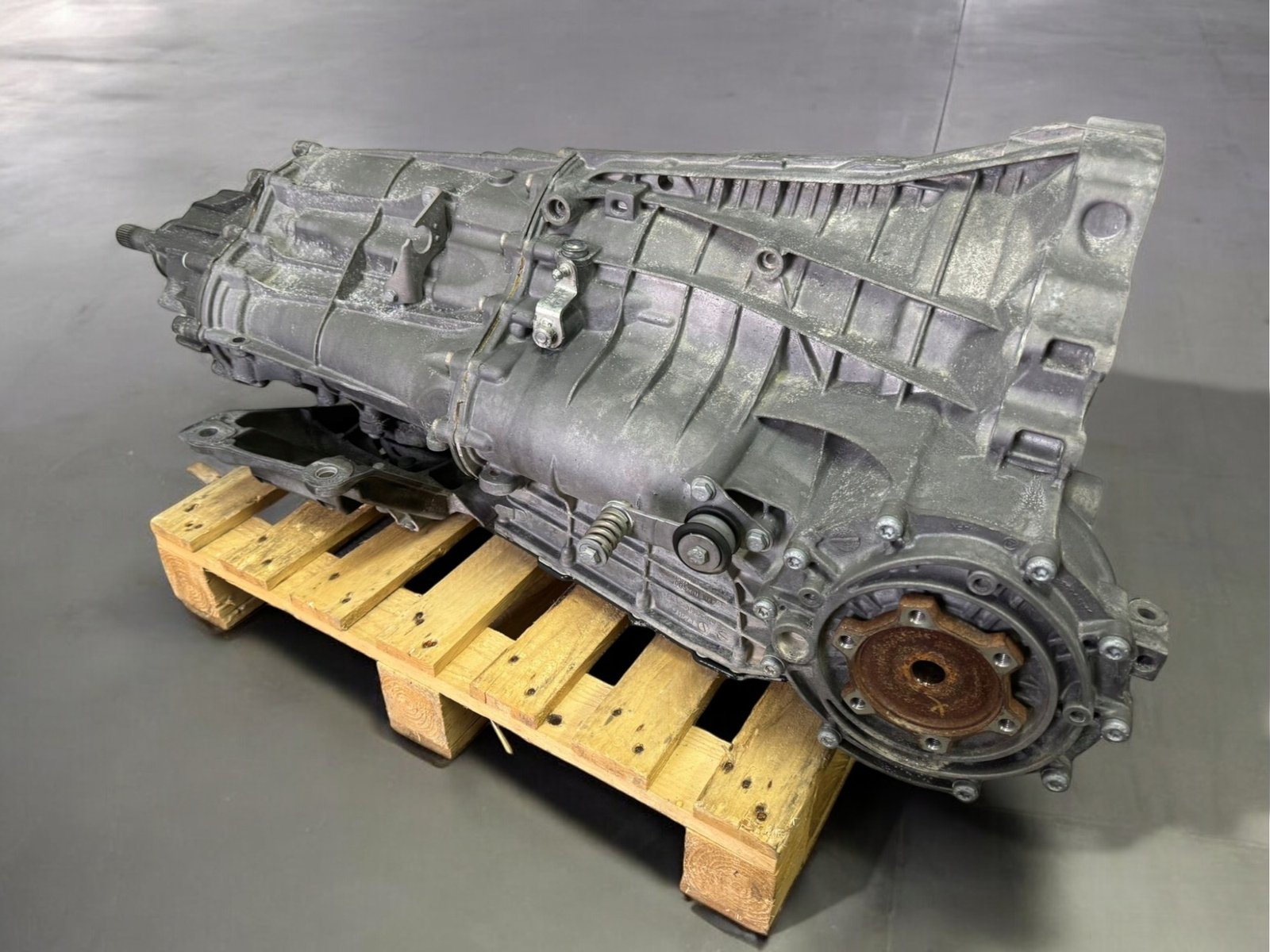

Boîte de vitesses S tronic 7 reconditionnée Audi Q5 3.0 TDI quattro code LGH
2770,00 € TTCsoit 3x 923,33 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une mécatronique 0B5 DL501 pour Audi Q5 ?
Un kit de réparation mécatronique coûte 510 à 1 200 €, une mécatronique échange standard 1 000 à 2 000 €. Chez Autoliva, la boîte DL501 reconditionnée complète (mécatronique + embrayage traités, testée banc) est à 770 € TTC avec garantie 2 ans.
Quel code défaut indique une mécatronique 0B5 en panne ?
Les codes typiques sont P17D400/P17D500 (électrovannes K1/K2), P174A et P174E (vannes électriques), P17D800 (surchauffe) et P179E/P179F (capteur arrière G676). Un diagnostic VCDS est nécessaire pour les lire.
Peut-on réparer la mécatronique sans remplacer la boîte ?
Oui, si seul le bloc hydraulique est en cause : un kit (piste électrique, électrovannes, joints) suffit. Mais si l'huile contient des dépôts noirâtres signalant l'usure des frictions, il faut aussi remplacer le double embrayage.
Faut-il coder la mécatronique après remplacement ?
Oui. Une mécatronique échange standard est sans TCU : il faut remonter le calculateur d'origine, le coder au véhicule via VCDS/ODIS, puis faire les réglages de base et l'adaptation des points de patinage K1/K2.
