Le piano de boîte automatique du Cayenne 955 — le corps de vannes hydraulique de la transmission Aisin 09D/TR-60SN — est la pièce la plus fréquemment mise en cause dans les pannes de Tiptronic S sur le Porsche Cayenne 3.2 V6 de première génération (2003-2006). Surnommé « piano » par les propriétaires en raison de ses tiroirs alignés comme des touches, ce bloc hydraulique commande chaque passage de rapport. Quand il s'use, les à-coups apparaissent — et si on le néglige, c'est toute la boîte qui y passe. Voici comment le comprendre, le diagnostiquer, et arbitrer entre réparation et remplacement.
À quoi sert le corps de vannes dans la Tiptronic S du Cayenne ?
Le corps de vannes est l'interface entre l'électronique et la mécanique de la boîte. Le calculateur de transmission (TCU) envoie des consignes électriques aux électrovannes (solénoïdes) fixées sur le corps de vannes ; celles-ci modulent la pression d'huile ATF dirigée vers les différents paquets d'embrayages. Chaque changement de rapport est en réalité une chorégraphie hydraulique : un embrayage se relâche pendant qu'un autre se serre, le tout en quelques dixièmes de seconde.
Sur la boîte 09D/TR-60SN du Cayenne 955, l'architecture Lepelletier ne nécessite que cinq paquets d'embrayages et une roue libre pour produire six rapports — ce qui rend chaque embrayage d'autant plus sollicité, et la précision de la pression hydraulique d'autant plus critique. Un tiroir qui colle, un alésage ovalisé ou une électrovanne paresseuse, et le recouvrement entre deux rapports se dérègle : c'est l'à-coup.
Pourquoi le piano de la boîte 09D s'use-t-il prématurément ?
Le constat est documenté jusque dans la presse spécialisée Porsche : selon Ferdinand Magazine, Aisin a reconnu que les corps de vannes de cette transmission sont fragiles, fabriqués dans des matériaux tendres qui s'usent prématurément — parfois dès 95 000 km. Les tiroirs en aluminium coulissent des millions de fois dans leurs alésages ; au fil des cycles, le jeu augmente, la pression fuit, et les passages deviennent approximatifs.
Trois facteurs aggravent l'usure sur le Cayenne 3.2 V6 :
- L'huile jamais remplacée : Porsche annonçait à l'époque un intervalle très long (240 000 km selon les préconisations relayées sur les forums français). En pratique, une ATF chargée de particules use les alésages comme un abrasif.
- Les électrovannes de première génération : Aisin a mis à jour le corps de vannes en 2005 ; les boîtes antérieures cumulent l'usure mécanique et des solénoïdes capricieux.
- La masse du véhicule : à 2,2 tonnes, le Cayenne impose des pressions de travail élevées, surtout en usage tractage ou montagne.
Les équipementiers ont d'ailleurs bâti une offre entière autour de ce défaut : Sonnax commercialise des tiroirs surdimensionnés pour rattraper les alésages usés, et TransGo propose un shift kit SK-09D dédié aux Touareg, Q7 et Cayenne 2003-2007.
Ce que vivent les propriétaires de Cayenne 3.2 V6 : le cas d'école du piano
Le témoignage le plus instructif vient du fil « Problème d'à-coups BVA même avec le piano remplacé » sur forum-cayenne.com. Le propriétaire d'un Cayenne V6 3.2 de 2005, 230 000 km, décrit : « Des à-coups au passage des rapports (les plus violents lors de certains rétrogradages ou kick down), certaines fois ça glisse d'un rapport à l'autre comme un embrayage qui patine. […] Je me suis orienté vers le piano de boîte, j'ai remplacé le piano (reconditionné) + vidange de boîte + crépine… mais les symptômes sont restés les mêmes. Je n'ai aucune erreur de boîte au diag. »
Ce cas illustre la limite de la réparation isolée : quand le piano a fonctionné dégradé trop longtemps, les embrayages internes et le convertisseur de couple ont déjà souffert. Remplacer le corps de vannes ne ressuscite pas des disques glacés. Sur le même fil, un modérateur du forum (Cayenne 955 S de 2006) confirme le scénario catastrophe : « Le piano était HS et ça a fusillé la boîte, j'ai dû au final mettre une boîte et piano neufs. Ça m'avait coûté un rein. »
La chronologie type relevée sur les forums :
- À-coups 4→5 intermittents en accélération franche (piano en début d'usure) ;
- Rétrogradages brusques, latence en descente de rapport ;
- Glissements « comme un embrayage qui patine », souvent sans aucun code défaut ;
- Boîte irrécupérable si rien n'est fait : embrayages et convertisseur contaminés.
⚠️ Attention : l'absence de code défaut ne signifie pas que le piano est sain. L'usure mécanique des tiroirs ne génère souvent aucune erreur électronique — le calculateur compense jusqu'à ce qu'il ne puisse plus.
Réparer le piano ou remplacer la boîte : comment arbitrer ?
Tout dépend du stade d'usure et de l'historique de la boîte.
| Situation | Solution adaptée | Budget indicatif |
|---|---|---|
| À-coups récents, huile jamais vidangée | Vidange + filtre + reset calculateur | 250-450 € |
| À-coups persistants après vidange, boîte < 150 000 km | Réparation ou échange du corps de vannes | Kit réparation dès 150 € en pièces, piano complet ≈ 1 000 €, pose en sus |
| Symptômes anciens, patinage, kilométrage élevé | Boîte reconditionnée complète en échange standard | 1 290 € TTC garantie 2 ans chez Car Parts France |
| Boîte détruite (limaille, embrayages morts) | Boîte reconditionnée ou neuve | 1 290 € (reconditionnée) à 5 000 €+ (neuve) |
La boîte automatique reconditionnée pour Cayenne 3.2 V6 955 intègre précisément un corps de vannes remis en état lors du reconditionnement — c'est le seul scénario où le point faible de la 09D est traité en même temps que les embrayages, les joints et le filtre. À 1 290 € TTC garantie 2 ans (paiement 3 × 430 € sans frais possible), elle évite l'écueil du témoignage ci-dessus : payer un piano, puis devoir payer une boîte. Un doute sur le bon arbitrage pour votre cas ? Demandez un devis gratuit avec votre VIN et la description de vos symptômes.
💡 Bon à savoir : si vous remplacez uniquement le piano, exigez la procédure complète — vidange avec crépine neuve, mise à niveau de l'ATF à 38-40 °C et réinitialisation de l'apprentissage. Un piano neuf monté avec une huile usée repart sur de mauvaises bases.
Remplacement du corps de vannes : les pièges du chantier
Le piano de la 09D est accessible par le carter inférieur de la boîte, sans déposer la transmission — c'est sa bonne nouvelle. Les pièges sont ailleurs :
- La propreté : la moindre poussière dans un alésage recrée le défaut. Travail en zone propre obligatoire.
- Les connecteurs d'électrovannes : fragiles après 20 ans, ils cassent facilement au démontage.
- La mise à niveau : le niveau d'ATF se contrôle moteur tournant, boîte entre 38 et 40 °C, véhicule parfaitement horizontal. Hors procédure, la boîte patine ou tape — même avec un piano neuf.
- Le reset d'apprentissage : indispensable après l'intervention, sans quoi le calculateur applique les compensations apprises avec l'ancien piano usé.
Pour comprendre l'ensemble des pannes possibles de la transmission et leurs coûts, consultez notre guide complet de la boîte automatique Porsche Cayenne 3.2 V6.
Vos à-coups ne correspondent pas exactement aux symptômes du piano ? Notre article À-coups de boîte automatique sur Cayenne 3.2 V6 : le diagnostic passe en revue toutes les causes possibles, du convertisseur aux capteurs.

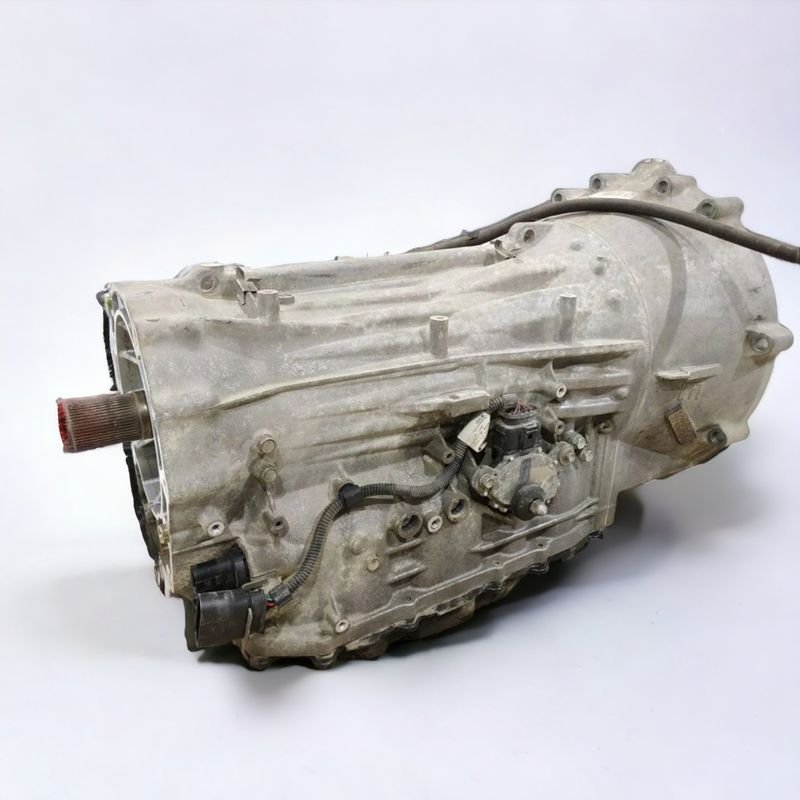

Boîte de vitesses automatique reconditionnée pour Porsche Cayenne 3.2 V6 955
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte un corps de vannes (piano) pour Cayenne 955 ?
Un kit de réparation se trouve dès 150 € en pièces, un piano complet reconditionné autour de 1 000 €, hors main-d'œuvre. Si la boîte a souffert au-delà du piano, la boîte automatique reconditionnée complète à 1 290 € TTC garantie 2 ans est plus pertinente.
Comment savoir si le piano de ma boîte Tiptronic est usé ?
Le signe classique est l'à-coup intermittent entre la 4e et la 5e en accélération franche, suivi de rétrogradages brusques et de glissements. L'usure mécanique des tiroirs ne génère souvent aucun code défaut : un diagnostic à la valise normal n'exclut pas un piano usé.
Remplacer le piano suffit-il toujours à régler les à-coups ?
Non. Si la boîte a roulé longtemps avec un corps de vannes défaillant, les embrayages internes et le convertisseur peuvent être endommagés : des propriétaires de Cayenne 3.2 V6 rapportent des symptômes identiques après remplacement du piano. Dans ce cas, seul un échange standard complet règle le problème durablement.
Faut-il déposer la boîte pour changer le corps de vannes ?
Non, le piano de la boîte 09D est accessible par le carter inférieur, boîte en place. L'intervention exige en revanche une propreté absolue, une crépine neuve, la mise à niveau d'ATF à 38-40 °C et un reset de l'apprentissage du calculateur.
Le corps de vannes du Cayenne 3.2 est-il le même que sur le Cayenne S V8 ?
La famille de boîte (09D/TR-60SN) est commune, mais les calibrations et certaines références internes diffèrent selon la motorisation et l'année. Aisin a en outre fait évoluer le corps de vannes en 2005. Vérifiez toujours la référence complète de votre boîte (09D300xxx) avant de commander.
