Diagnose Hinterachsdifferential Ford Edge / Lincoln Nautilus AWD: vollständige Methode

Wie lässt sich ein Defekt am Hinterachsdifferential eines Ford Edge oder Lincoln Nautilus AWD zuverlässig diagnostizieren? Das Allradantrieb-System dieser Fahrzeuge umfasst ein PTU (Power Transfer Unit) vorne und ein RDU (Rear Drive Unit) hinten – zwei Bauteile, die beide Geräusche erzeugen können. Dieser Ratgeber bietet eine strukturierte Diagnosemethode zur Identifikation der tatsächlichen Ursache.

Die Komponenten des AWD-Systems Ford Edge / Nautilus

Das intelligente AWD-System des Ford Edge besteht aus drei Hauptkomponenten:

1. PTU (Power Transfer Unit): am Getriebeausgang, auf der Vorderseite. Überträgt einen Teil des Drehmoments auf die hintere Antriebswelle
2. Antriebswelle: verbindet das PTU (Power Transfer Unit) mit dem Hinterachsdifferential
3. RDU (Rear Drive Unit / Hinterachsdifferential): verteilt das Drehmoment über eine elektromagnetische Kupplung an die Hinterräder

Jedes dieser Bauteile kann Geräusche verursachen, und die Verwechslung zwischen PTU (Power Transfer Unit) und Hinterachsdifferential ist häufig.

Diagnosemethode in 5 Schritten

Schritt 1: Geräusch lokalisieren (vorne oder hinten)

Fahren Sie mit 80–100 km/h, Fenster geschlossen. Bitten Sie einen Rücksitzpassagier zu beurteilen, ob das Geräusch vom vorderen oder hinteren Bereich des Fahrzeugs kommt.

Schritt 2: Variation mit dem Gaspedal testen

Bei 90 km/h Gas wegnehmen ohne zu bremsen:

• Das Geräusch ändert seine Tonhöhe → Hinterachsdifferential
• Das Geräusch bleibt unverändert → Radlager oder Reifen
• Das Geräusch verschwindet → Antriebswelle (Vibration unter Last)

Schritt 3: Test in der Kurve

Bei 50–60 km/h leichte Lenkbewegungen ausführen:

• Das Geräusch verstärkt sich auf einer Seite → Radlager
• Keine Veränderung → Hinterachsdifferential oder Antriebswelle

Schritt 4: Inspektion unter dem Fahrzeug

Auf der Hebebühne:

• Ölverlust am PTU (Power Transfer Unit) (vorne) und am RDU (hinten) prüfen
• Spiel der Antriebswelle an beiden Enden kontrollieren
• Silentblöcke des RDU inspizieren (Risse, Verformung)
• Zustand der Kardangelenke prüfen

Schritt 5: Ölanalyse

Differentialölwechsel am PTU (Power Transfer Unit) und am Hinterachsdifferential separat durchführen:

Entscheidungsbaum

1. Geräusch hinten → Weiter
2. Variiert mit dem Gaspedal → Hinterachsdifferential bestätigt
3. Silentblöcke RDU verschlissen → Zuerst ersetzen (100–200 €)
4. Geräusch nach Silentblöcken weiterhin vorhanden → Hinterachsdifferential ersetzen
5. Öl mit Metallspänen → Austausch Hinterachsdifferential bestätigt

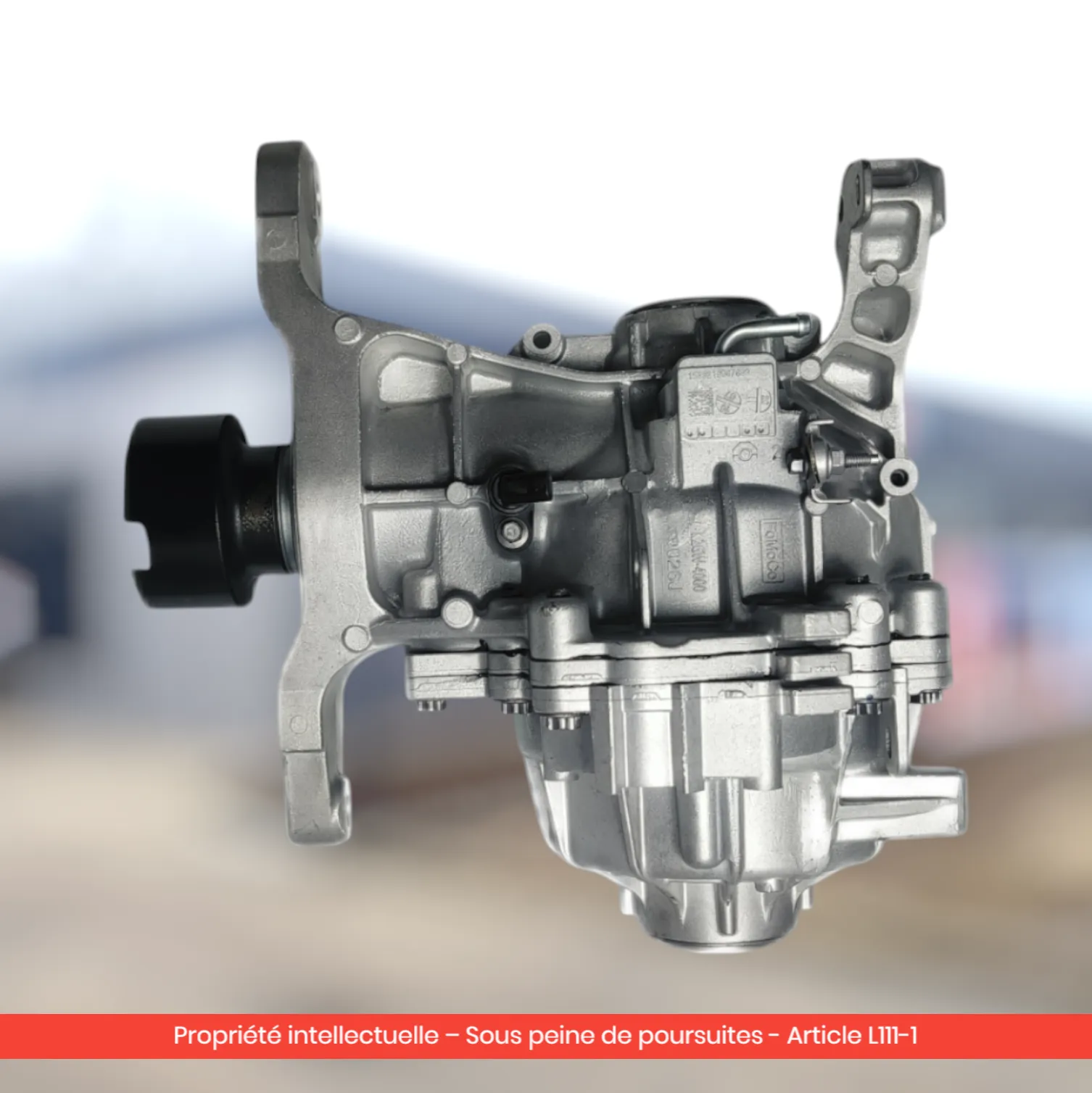

Das instandgesetzte Hinterachsdifferential für 1.290 € inkl. MwSt. mit 2 Jahren Garantie ist die empfohlene Lösung.

Zum vollständigen Ratgeber: Hinterachsdifferential Ford Edge / Lincoln Nautilus.

FAQ

Kann eine OBD-Diagnose einen Defekt am Hinterachsdifferential erkennen?

Nein, das Hinterachsdifferential ist rein mechanisch. Nur die Diagnose durch Abhören und Inspektion ermöglicht die Identifikation des Problems.

Mein Mechaniker sagt, es sei das PTU – wie kann ich das überprüfen?

Bitten Sie ihn, das Öl des PTU (Power Transfer Unit) UND des Hinterachsdifferentials separat abzulassen. Metallspäne in einem der beiden Öle bestätigen, welches Bauteil die Ursache ist.

Was kostet eine vollständige Diagnose des AWD-Systems?

In einer unabhängigen Werkstatt 50 bis 150 € für eine vollständige Diagnose (Abhören + Inspektion + diagnostischer Ölwechsel).
