Diagnose Vorderachsdifferential BMW 3er E90 xDrive: Geräusche und Methode

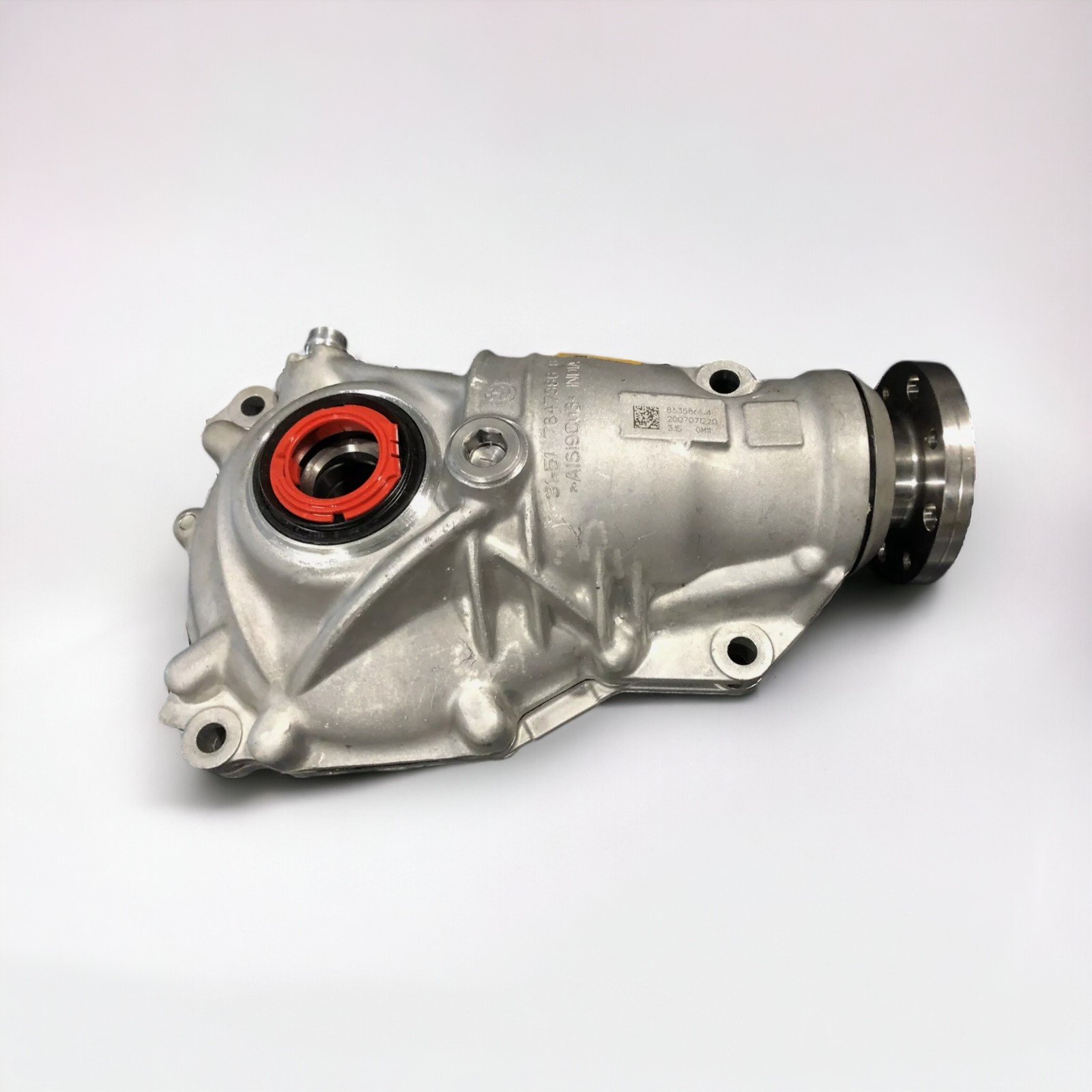

Die BMW 3er-Reihe E90 xDrive (2005–2012) ist eine kompakte Limousine mit Allradantrieb in den Versionen 325xi, 328xi, 330xd und 335xi. Das Vorderachsdifferential mit Achsübersetzung 2.93 (OEM-Nummer 31507572652) kann mit der Zeit Geräusche entwickeln, doch die genaue Lokalisierung der Geräuschquelle an einem E90 xDrive erfordert eine systematische Vorgehensweise. Vorderachsdifferential, Verteilergetriebe, Radlager und Antriebswellen kommen als potenzielle Quellen in Frage.

Besonderheiten der Diagnose an der 3er-Reihe E90 xDrive

Die 3er-Reihe E90 ist leichter und kompakter als die BMW-SUVs (X1, X3, X5). Das Vorderachsdifferential ist besser zugänglich, und Getriebegeäusche sind im Innenraum in der Regel leichter wahrnehmbar, da die Schalldämmung geringer ist als bei den Premium-Modellen.

Andererseits erschwert die Nähe des Vorderachsdifferentials zum Motor die akustische Lokalisierung. An einem E90 330xd erzeugt der Dieselmotor M57 ein gleichmäßiges Brummen, das ein aufkommendes Differentialgeräusch überdecken kann. Am 335xi mit dem Ottomotor N54 Biturbo kommen das Pfeifen des Turboladers und Ansauggeräusche zum Umgebungslärm hinzu.

Das xDrive-System des E90 gehört zu den ersten Allradantrieb-Systemen von BMW für Limousinen. Es verwendet ein Verteilergetriebe mit Kettenantrieb (Magna Steyr), das selbst Geräusche erzeugen kann, die denen des Vorderachsdifferentials ähneln.

Diagnosemethode in 5 Schritten für den E90 xDrive

Schritt 1: Geräusch beim Fahren charakterisieren

Führen Sie eine strukturierte Probefahrt durch. Fahren Sie bei verschiedenen Geschwindigkeiten (40, 60, 80, 100, 120 km/h) und notieren Sie, bei welchen Geschwindigkeiten das Geräusch am deutlichsten zu hören ist. Testen Sie bei Beschleunigung, Verzögerung und konstanter Geschwindigkeit. Führen Sie leichte Lenkbewegungen durch, um eine seitliche Veränderung festzustellen.

Am E90 sind Geräusche des Vorderachsdifferentials in der Regel ab 50–60 km/h wahrnehmbar und nehmen progressiv zu. Ein Geräusch, das abrupt bei einer bestimmten Geschwindigkeit auftritt, ist eher auf eine Karosserie- oder Reifenresonanz zurückzuführen als auf das Differential.

Schritt 2: Vorderachsdifferential und Radlager unterscheiden

Der Kurventest ist am zuverlässigsten. Führen Sie bei 60–80 km/h eine leichte Rechtskurve und dann eine Linkskurve durch. Ein linkes Radlager wird in der Rechtskurve lauter (die Last auf dem linken Rad nimmt zu). Ein Vorderachsdifferential erzeugt ein gleichbleibendes Geräusch unabhängig vom Lenkeinschlag.

Am E90 sind die Vorderradlager eine bekannte Schwachstelle, insbesondere bei den xDrive-Versionen mit breiten Reifen (225/40 R18 oder 225/35 R19 im M Sport-Paket). Eine Verwechslung von Differential und Radlager ist häufig.

Schritt 3: Vorderachsdifferential und Verteilergetriebe unterscheiden

Das Verteilergetriebe (PTU (Power Transfer Unit)) des E90 xDrive befindet sich hinter dem Getriebe auf der Fahrerseite. Das Vorderachsdifferential liegt am anderen Ende der Antriebswelle, unterhalb der Motorölwanne. Ein PTU (Power Transfer Unit)-Geräusch ist oft höherfrequent (Pfeifen), während ein Differentialgeräusch tiefer ist (Grollen).

Der Lasttest hilft bei der Unterscheidung: Wechseln Sie bei konstanter Geschwindigkeit zwischen Beschleunigung und Verzögerung. Das Vorderachsdifferential variiert häufig in seiner Lautstärke mit der Last. Das Verteilergetriebe erzeugt ein konstanteres Geräusch.

Schritt 4: Inspektion auf der Hebebühne

Prüfen Sie auf der Hebebühne auf Ölverlust (Vorderachsdifferential und PTU (Power Transfer Unit)), den Zustand der Manschetten der Antriebswellen sowie das Spiel in der Antriebswelle. Drehen Sie die Vorderräder einzeln, um die Radlager zu prüfen, dann die Antriebswelle, um Differential und Verteilergetriebe abzuhören.

Am E90 ist das Vorderachsdifferential von unten relativ gut zugänglich. Ein mechanisches Stethoskop, das beim Drehen der Räder auf das Differentialgehäuse gesetzt wird, ermöglicht es, das Differential als Geräuschquelle zu bestätigen oder auszuschließen.

Schritt 5: Elektronische Diagnose

Schließen Sie ein ISTA-Gerät oder ein gleichwertiges Werkzeug an, um die xDrive-Fehlercodes auszulesen. Am E90 sind die häufigsten Fehlercodes im Zusammenhang mit dem Antriebsstrang Raddrehzahlsensor-Fehlercodes und Fehlercodes des Verteilergetriebes. Ein mechanisch verschlissenes Vorderachsdifferential erzeugt in der Regel keinen Fehlercode.

Typische Geräusche am E90: Verwechslungsquellen

Mehrere Geräuschquellen am E90 können mit einem defekten Vorderachsdifferential verwechselt werden.

Das Vorderradlager ist ein häufiges Verschleißteil am E90 xDrive. Es erzeugt ein Brummen, das sich in Kurven verändert – damit unterscheidet es sich vom Differential. Die Austauschkosten betragen 200–400 EUR pro Seite.

Die Kette des Verteilergetriebes kann sich mit der Laufleistung dehnen und ein leichtes Klackern verursachen. Dieses Geräusch hängt mit der Drehzahl der Antriebswelle zusammen, nicht mit der Fahrzeuggeschwindigkeit.

Verschlissene Motor- und Getriebelager verstärken Antriebsstrangvibrationen. Ein defektes Lager kann ein leises Differentialgeräusch deutlich hörbarer machen.

Die vorderen Antriebswellen (kurze Antriebswellen zwischen Differential und Rädern) können klackern, wenn ihre Manschetten eingerissen sind und das Fett kontaminiert wurde.

Wenn die Diagnose ein defektes Vorderachsdifferential bestätigt, ist das instandgesetzte Vorderachsdifferential BMW xDrive 2.93 für 1.170 EUR inkl. MwSt. mit 2 Jahren Garantie erhältlich. Fordern Sie ein Angebot an.

Den vollständigen Ratgeber finden Sie unter Vorderachsdifferential BMW X1 E84 / 3er-Reihe E90 xDrive 2.93. Zu den spezifischen Defekten am X1 lesen Sie BMW X1 E84 xDrive: Defekte Vorderachsdifferential.

Für BMW-Diagnoseressourcen empfehlen wir die Diskussionen auf MA-BMW und ForumBMW.net.

FAQ

Kann ISTA ein verschlissenes Vorderachsdifferential am E90 erkennen?

Nur selten direkt. ISTA erkennt xDrive-Fehlercodes im Zusammenhang mit Sensoren, aber ein mechanisch verschlissenes Differential erzeugt nicht immer einen Fehlercode. Die akustische Diagnose bleibt unverzichtbar.

Was kostet eine Differential-Diagnose an einer 3er-Reihe E90?

Zwischen 80 und 150 EUR in der Werkstatt (1–2 Stunden). Günstiger als beim X5, da das Differential besser zugänglich ist.

Wie unterscheidet man ein Differentialgeräusch von einem Radlagergeräusch?

Der Kurventest: Ein Radlager verändert seine Lautstärke in der Kurve, ein Differential bleibt konstant. Wenn das Geräusch sich beim Einlenken verändert, handelt es sich wahrscheinlich um ein Radlager.

Sind Ottomotor-Versionen weniger betroffen als Dieselversionen?

Das Drehmoment bei niedrigen Drehzahlen ist bei Ottomotoren geringer, was das Differential weniger beansprucht. Die 325xi und 328xi sind in der Regel weniger betroffen als die 330xd.
