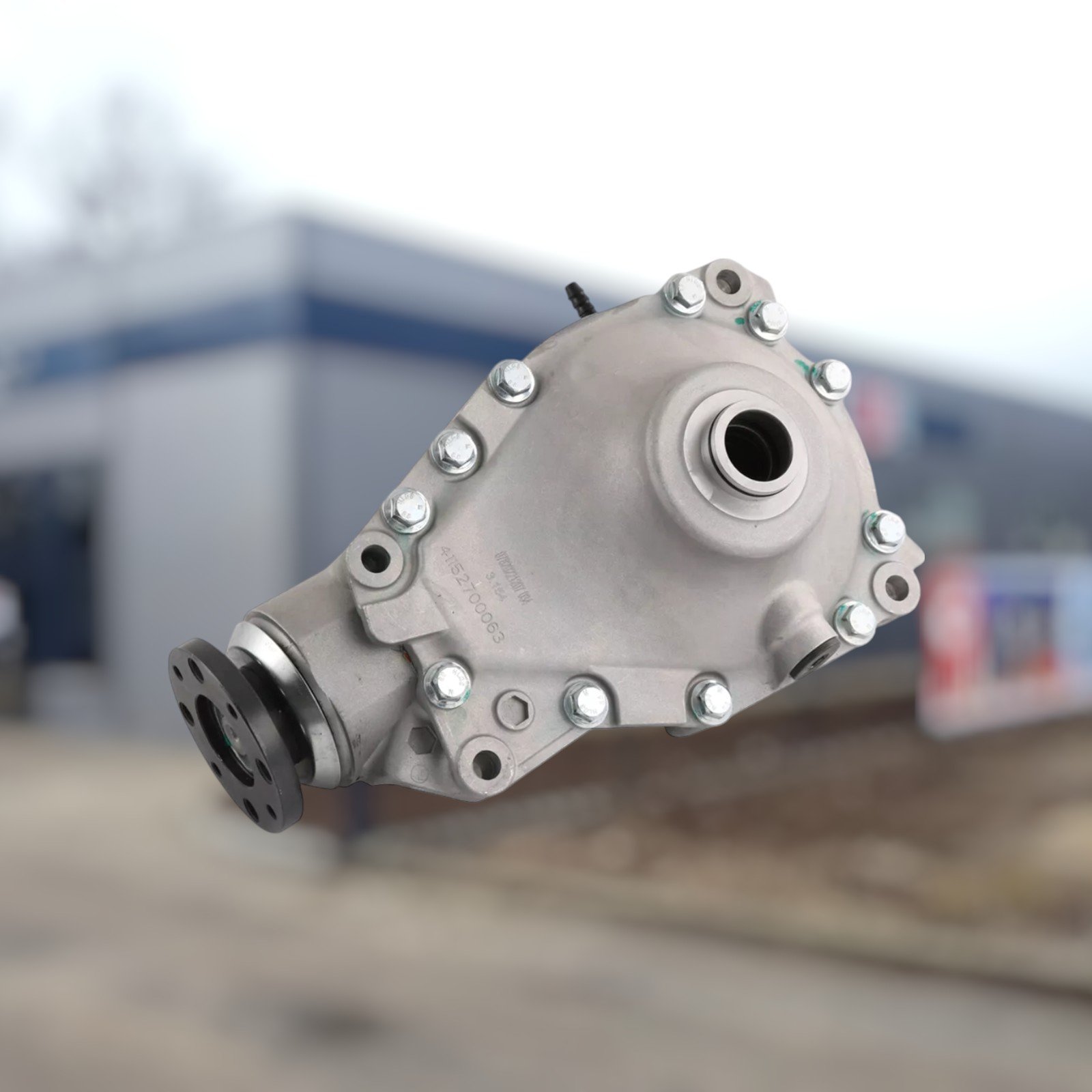

Diagnose Vorderachsdifferential BMW X4 F26: Geräusche und Vibrationen xDrive erkennen

Ein Geräusch oder eine Vibration vom Vorderwagen eines BMW X4 F26 xDrive kann mehrere Ursachen haben: Vorderachsdifferential, Radlager, Verteilergetriebe (PTU (Power Transfer Unit)), Antriebswellen oder sogar Reifen. Die genaue Geräuschquelle zu identifizieren ist entscheidend, um eine Fehldiagnose und unnötige Reparaturen zu vermeiden. Dieser Ratgeber beschreibt die Diagnosemethode für das Vorderachsdifferential des BMW X4 F26 mit der Achsübersetzung 3,73 (OEM-Nummer 31507592001).

Woran erkennt man einen Defekt am Vorderachsdifferential des BMW X4 F26?

Die Diagnose eines Getriebegeäusches an einem BMW xDrive ist komplexer als bei einem Fahrzeug ohne Allradantrieb, da mehrere mechanische Bauteile dauerhaft im Eingriff sind und ähnliche Geräusche erzeugen können. Das Vorderachsdifferential, das Verteilergetriebe, die vordere Antriebswelle und die Gelenkwellen sind allesamt potenzielle Quellen.

Der Schlüssel zur Diagnose liegt in der Beobachtung der Bedingungen, unter denen das Geräusch auftritt: Fahrzeuggeschwindigkeit, Motordrehzahl, Gaspedalstellung (Last/Lastabfall), Lenkradstellung (rechts/links/neutral) und Geräuschtyp (Grollen, Klackern, Pfeifen, Vibration).

Ein erfahrener BMW-Getriebespezialist kann die Geräuschquelle in der Regel in 30 bis 60 Minuten Diagnose lokalisieren, inklusive Probefahrt und Inspektion auf der Hebebühne.

Konstantes Brummen bei stabiler Geschwindigkeit: Vorderachsdifferential oder Radlager?

Das Brummen ist das häufigste und am schwierigsten zu lokalisierende Symptom. Vorderachsdifferential und Radlager erzeugen ähnliche Geräusche. Hier die Methode zur Unterscheidung.

Der Kurventest ist entscheidend. Fahren Sie mit der Geschwindigkeit, bei der das Geräusch hörbar ist (typischerweise 60–80 km/h auf freier Strecke), und nehmen Sie dann leichte Lenkbewegungen vor. Ändert sich die Lautstärke des Geräuschs (lauter in der Rechtskurve, leiser links oder umgekehrt), handelt es sich um ein Radlager: Der seitliche Lastwechsel verändert den Druck auf das defekte Lager. Bleibt das Geräusch unabhängig vom Lenkeinschlag konstant, ist das Vorderachsdifferential wahrscheinlicher die Ursache.

Der Lasttest ist ergänzend. Bei konstanter Geschwindigkeit lassen Sie das Gas los und beschleunigen dann sanft wieder. Ein Geräusch am Vorderachsdifferential variiert häufig zwischen Last und Lastabfall (lauter bei Beschleunigung, gedämpft bei Verzögerung oder umgekehrt), da das Drehmoment am Antriebsritzel die Richtung wechselt. Ein Radlager erzeugt ein konstantes Geräusch unabhängig von der Motorlast.

Metallisches Klackern bei Lastwechseln

Ein Klackern (Clunk), das beim Übergang von Beschleunigung zu Verzögerung wahrnehmbar ist, stammt in der Regel von mechanischem Spiel im Antriebsstrang. Am X4 F26 kommen drei Hauptquellen in Betracht.

Das Spiel im Kegelradsatz des Vorderachsdifferentials erzeugt ein trockenes Klackern, das im Fahrzeugboden oder im Lenkrad spürbar ist. Es wird durch das Aufholen des Zahnspiels zwischen Antriebsritzel und Tellerrad bei jedem Lastwechsel verursacht.

Das Spiel in den Gelenkwellen (Antriebswellen) erzeugt ein ähnliches, aber metallischeres Geräusch, das häufig von einer Vibration begleitet wird. Die Sichtprüfung der Manschetten (Risse, Fettaustritt) hilft, die Diagnose einzugrenzen.

Das Spiel im Verteilergetriebe ist seltener, aber möglich. Es äußert sich durch ein dumpferes Klackern, das im Bereich des Mitteltunnels spürbar ist.

Vibrationen zwischen 1.500 und 2.000 U/min

Vibrationen, die auf einen bestimmten Motordrehzahlbereich begrenzt sind, stehen nicht immer im Zusammenhang mit dem Vorderachsdifferential. Auf dem Forum MA-BMW berichtet ein X4 20d-Besitzer von Vibrationen zwischen 1.500 und 2.000 U/min, die sich letztlich als gelöste Kraftstofffilterhalterung unter dem Fahrzeugboden herausstellten. Solche harmonischen Vibrationen können leicht mit einem Getriebeproblem verwechselt werden.

Um eine Vibration am Differential von einer Fremdvibration zu unterscheiden, ist der entscheidende Test, zu prüfen, ob die Vibration an die Fahrzeuggeschwindigkeit (Differential) oder an die Motordrehzahl (am Motor oder Fahrgestell befestigtes Bauteil) gebunden ist. Wenn die Vibration bei konstanter Geschwindigkeit durch einen Gangwechsel (gleiche Geschwindigkeit, andere Drehzahl) verschwindet, ist sie motorbedingt. Bleibt sie bei derselben Geschwindigkeitsschwelle unabhängig vom eingelegten Gang bestehen, ist sie getriebeseitig.

Pfeifen beim Verzögern: Vorderachsdifferential oder PTU (Power Transfer Unit)?

Ein hochfrequentes Pfeifen beim Verzögern kann vom Vorderachsdifferential oder vom PTU (Power Transfer Unit) stammen. Das PTU (Power Transfer Unit) ist das Untersetzungsgetriebe am Getriebeausgang, das das Drehmoment zur vorderen Antriebswelle umlenkt. Es ist bekannt als Schwachstelle bei BMW xDrive-Fahrzeugen, mit ähnlichen Lagerdefekten wie beim Vorderachsdifferential.

Die Unterscheidung erfolgt durch Lokalisierung des Geräuschs. Das PTU (Power Transfer Unit) befindet sich an der Rückseite des Motors auf der Fahrerseite, während das Vorderachsdifferential am Ende der vorderen Antriebswelle, unterhalb der Motorölwanne, sitzt. Ein mechanisches Stethoskop (oder ein einfacher langer Schraubendreher, der an das Gehäuse gehalten wird) ermöglicht eine genaue Lokalisierung der Quelle.

Die Diagnosemethode in der Werkstatt

Eine vollständige Werkstattdiagnose folgt einem methodischen Protokoll. Erstens charakterisiert die Probefahrt das Geräusch (Typ, Geschwindigkeit, Bedingungen). Zweitens prüft die Inspektion auf der Hebebühne sichtbare Ölverluste, den Zustand der Manschetten und das Spiel in den Antriebswellen. Drittens werden beim Test mit angehobenen Rädern die Vorderräder einzeln gedreht, um die Radlager zu prüfen, dann die Antriebswelle, um das Differential und das PTU (Power Transfer Unit) abzuhören. Viertens ermöglicht die elektronische Diagnose über ISTA/ISTA+ die Überprüfung von Fehlercodes im Zusammenhang mit dem xDrive-System.

Die Kosten einer Getriebeaudiagnose in einer BMW-Werkstatt liegen zwischen 80 und 150 EUR (1 bis 2 Stunden).

Bestätigt die Diagnose ein defektes Vorderachsdifferential, ist das instandgesetzte Vorderachsdifferential BMW X4 F26 Achsübersetzung 3,73 für 1.290 EUR inkl. MwSt. mit 2 Jahren Garantie erhältlich. Fordern Sie ein Angebot an.

Einen vollständigen Überblick finden Sie in unserem Ratgeber Vorderachsdifferential BMW X4 F26 xDrive.

Möchten Sie Defekte vorbeugen? Lesen Sie Wartung Vorderachsdifferential BMW X4 F26: Ölwechsel und Prävention.

FAQ

Was kostet eine Diagnose am Vorderachsdifferential bei BMW?

Eine vollständige Getriebeaudiagnose in der Werkstatt kostet zwischen 80 und 150 EUR (1 bis 2 Stunden Arbeitszeit). Einige Werkstätten rechnen diesen Betrag auf den Reparaturkostenvoranschlag an, wenn die Arbeiten dort durchgeführt werden.

Wie unterscheidet man ein Differentialgeräusch von einem Radlagergeräusch?

Der Kurventest ist die zuverlässigste Methode: Ein Radlager ändert seine Lautstärke in der Kurve, ein Vorderachsdifferential bleibt konstant. Der Lasttest ist ergänzend: Ein Differential variiert zwischen Beschleunigung und Verzögerung, ein Lager bleibt konstant.

Kann die elektronische Diagnose ein Differentialproblem erkennen?

Die ISTA-Diagnose kann Fehlercodes im Zusammenhang mit dem xDrive-System aufdecken, aber ein mechanisch verschlissenes Vorderachsdifferential erzeugt nicht immer einen Fehlercode. Die akustische und mechanische Diagnose bleibt unerlässlich.

Muss die Diagnose zwingend bei BMW durchgeführt werden?

Nein, jede Werkstatt, die über eine Hebebühne verfügt und mit BMW-Fahrzeugen vertraut ist, kann die mechanische Diagnose durchführen. Das ISTA-Tool ist ein Vorteil, aber für eine Diagnose eines Differentialgeräuschs nicht zwingend erforderlich.
