Wenn Ihr Ford Kuga II AWD beim Einparken oder in engen Kurven ein Klackern, Ruckeln oder einen Schlag erzeugt, handelt es sich um einen bekannten und von Ford dokumentierten Defekt. Der Hersteller hat mehrere technische Bulletins (SSM 46965, TSB 20-2165, TSB 21-2077) veröffentlicht, die den vorzeitigen Verschleiß des internen Clutch Packs des RDU bei Kuga II und Escape AWD 2013–2018 anerkennen. Dieser Ratgeber erklärt den Defekt, die offizielle Ford-Lösung und die Reparaturoptionen.
Was ist das Clutch Pack RDU?
Das RDU (Rear Drive Unit) des Ford Kuga II AWD integriert ein Lamellenkupplungssystem (Clutch Pack), das im Differentialöl eingetaucht ist. Seine Aufgabe: die Drehmomentübertragung auf die Hinterräder in Abhängigkeit von den durch die ABS-Sensoren erkannten Haftbedingungen zu modulieren. Im normalen Fahrbetrieb erhält das Hinterachsdifferential wenig oder kein Drehmoment. Bei Vorderradschlupf schließt das Clutch Pack teilweise, um das Drehmoment nach hinten zu übertragen.
Dieses Design (gemeinsam für die Ford C-Plattform AWD-Baureihen: Escape, Edge, EcoSport, Kuga) basiert auf dem gleichmäßigen und progressiven Verschleiß der Lamellen. Bei den Baujahren 2013–2018 tritt der Verschleiß jedoch ungleichmäßig auf und erzeugt ein Chatter-Phänomen (Ruckeln) bei niedriger Geschwindigkeit.
Die technischen Bulletins von Ford: SSM 46965, TSB 20-2165, TSB 21-2077
Ford hat diesen Defekt mehrfach dokumentiert:
| Bulletin | Datum | Inhalt |
|---|---|---|
| SSM 46965 | 2020 | Rear axle noise on low speed parking lot maneuvers — Diagnose und Verfahren |
| TSB 20-2165 | 2020 | Rear differential noise — empfohlenes Service-Kit |
| TSB 21-2077 | 2021 | Aktualisierung des Reparatur-Kits — erweiterte Verfügbarkeit |
Konkret stellt das TSB fest, dass bestimmte Fahrzeuge 2013–2018 Escape, EcoSport, Edge, MKX, MKC, MKT, Fusion, Flex, Kuga und Mondeo AWD ein „clunk, thump, grinding, popping, shuddering oder chattering" von der Hinterachse in Kurven bei niedriger Geschwindigkeit erzeugen können, nach einer längeren Fahrperiode (heißes Öl). Quelle: Ford Escape Forum — TSB AWD diff noise.
Das offizielle Service-Kit CV6Z-4A232-A
Die von Ford empfohlene Lösung zur Reparatur des defekten Clutch Packs ist das Kit CV6Z-4A232-A. Dieses Kit umfasst:
- Ein neues Clutch Pack (Lamellen + Federn) der verbesserten Generation
- Die zugehörigen Dichtungen
- Differentialöl mit aktualisierter Spezifikation
Der Einbau erfordert den Ausbau des Hinterachsdifferentials, dessen Öffnung in einer ausgestatteten Werkstatt, den vollständigen Austausch des Clutch Packs, den Zusammenbau mit Ford-Anzugsmomenten, den Prüfstandtest und den Wiedereinbau am Fahrzeug.
⚠️ Achtung: Der Eingriff „Clutch Pack Kit allein" setzt voraus, dass der Rest des Differentials (Zahnräder, Lager, Gehäuse) in gutem Zustand ist. Bei einem Fahrzeug mit mehr als 100 000 km und seit Langem bestehendem Chatter kann sich der Sekundärverschleiß bereits ausgebreitet haben — in diesem Fall ist der vollständige Austausch des Hinterachsdifferentials rentabler als der Einbau des Kits allein.
Den Clutch RDU Chatter erkennen
Um den Clutch RDU Chatter von anderen Defekten am Hinterachsdifferential zu unterscheiden:
| Symptom | Wahrscheinliche Ursache |
|---|---|
| Klackern nur beim Einparken oder Wenden | Clutch Pack RDU (TSB) |
| Geräusch nach 30+ min Fahrt, deutlicher bei heißem Öl | Clutch Pack RDU |
| Grummeln bei 60–100 km/h auf gerader Strecke | Antriebsritzel- oder Tellerradlager |
| Vibration unter Beschleunigung zwischen 80 und 120 km/h | Differentialspiel oder fortgeschrittenes Clutch Pack |
| Ölverlust unter dem Differential | Wellendichtring des Antriebsritzels |
Das charakteristische Symptom des TSB Clutch RDU ist seine Abhängigkeit von der Öltemperatur: Kalt ist das Geräusch nicht vorhanden oder gedämpft. Nach 20–40 km Fahrt (heißes Öl) tritt es deutlich auf.
Was kostet die Reparatur des Kuga II Chatters?
| Lösung | Preis | Dauer | Garantie | Anmerkung |
|---|---|---|---|---|
| Einbau Kit CV6Z-4A232-A in freier Werkstatt | 700–1 100 € | 1–2 Tage | Je nach Werkstatt (oft 6–12 Monate) | Setzt voraus, dass der Rest des Differentials in Ordnung ist |
| Einbau Kit bei Ford-Vertragswerkstatt | 1 200–1 800 € | 1 Tag | 12 Monate Teile/Arbeit | Teurer, aber TSB-Rückverfolgbarkeit |
| Instandgesetztes Hinterachsdifferential CPF (Austausch) | 1 490 € inkl. MwSt. | 48–72 h Lieferung + 1 Tag Einbau | 2 Jahre | Komplett renoviertes Differential, neues Clutch Pack, revidierte Zahnräder |
| Austausch Ford-Händler | 1 800–2 400 € + Einbau | 1–3 Wochen | 2 Jahre | Original Ford-Teil |
💡 Der beste Kompromiss: Für ein Fahrzeug zwischen 100 000 und 180 000 km bietet das instandgesetzte Hinterachsdifferential von Autoliva eine 2-Jahre-Garantie auf das Gesamtteil (nicht nur das Clutch Pack) zu einem Preis nahe dem des Kit-Einbaus allein. Angebot anfordern oder direkt das Produktdatenblatt unten einsehen.
Was passiert, wenn ich den Chatter ignoriere?
Der Clutch RDU Chatter ist kein Defekt, der sich stabilisiert: Der Verschleiß der Lamellen beschleunigt sich mit der Zeit. Typischer Verlauf aus den Foren:
- Auftreten: sehr gelegentliches Klackern beim Einparken, bei heißem Öl, nach langer Fahrt (bei 60 000–80 000 km)
- Etablierung: systematisches Klackern in engen Kurven bei niedriger Geschwindigkeit (bei 80 000–110 000 km)
- Verschlimmerung: dauerhaftes Ruckeln in Kurven, parasitäre Vibrationen (110 000–150 000 km)
- Kritisches Stadium: dauerhaftes Grummeln, hörbares mechanisches Spiel, Risiko eines Differentialschadens
Je später der Eingriff erfolgt, desto weniger reicht das Clutch Pack Kit allein aus. Im Stadium 3–4 ist nur der vollständige Austausch des Differentials sinnvoll.
Für einen Überblick über das Produkt und weitere Kompatibilitäten, lesen Sie unseren vollständigen Ratgeber Hinterachsdifferential Kuga II CV6W-4000-DB. Zur genauen Identifikation der Geräusche Ihres Fahrzeugs, siehe auch Symptome Hinterachsdifferential Kuga 2 TDCi.

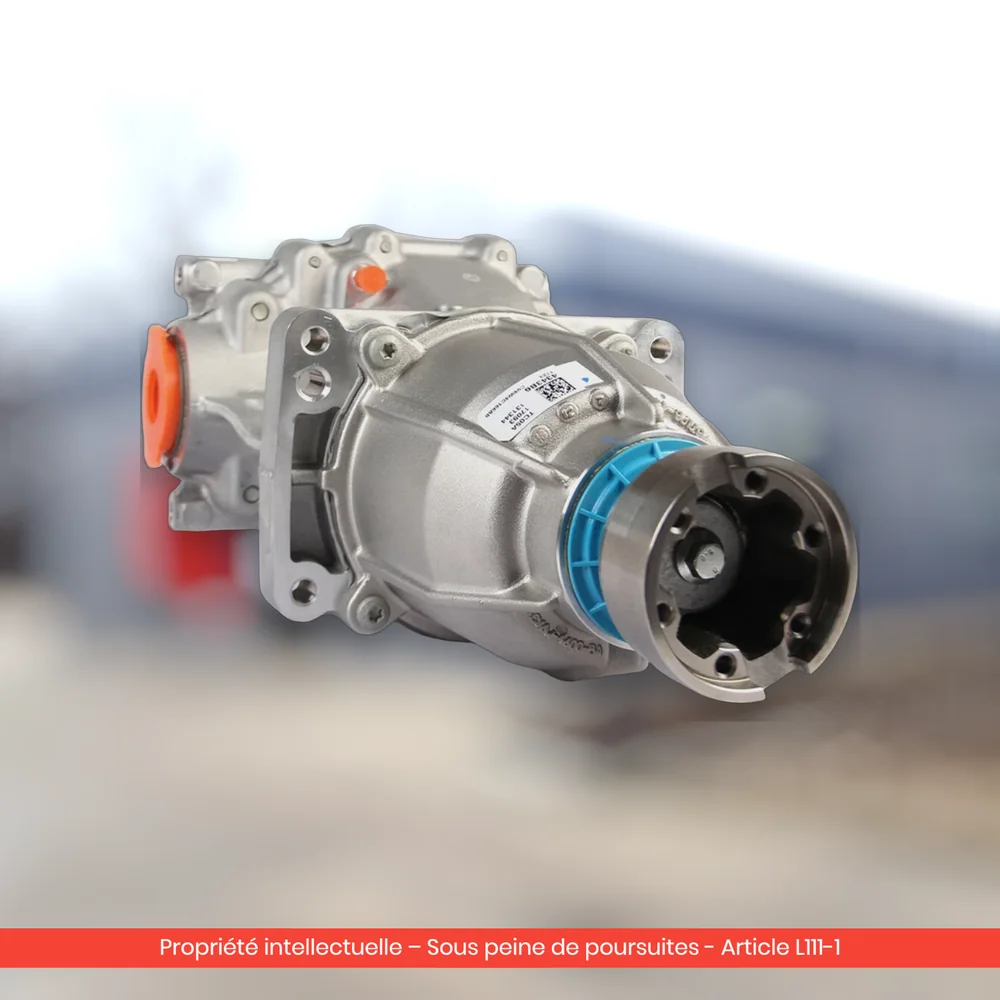

Pont arrière reconditionné Ford Kuga II 2.0 TDCi AWD CV6W-4000-DB - échange standard
1490,00 € inkl. MwSt.bzw. 3 Raten à 496,67 € ohne Aufpreis- Geprüft, 24 Monate Garantie
- Lieferung 3-5 Werktage
- Dedizierter Technik-Support
- Sichere Zahlung in 3 Raten ohne Aufpreis
FAQ
Betrifft das TSB 20-2165 Ford meinen Kuga II?
Das TSB deckt die Kuga II AWD Modelljahre 2013–2018 sowie die Escape, EcoSport, Edge und andere Ford AWD derselben Periode ab. Das Modelljahr DB (2017–2019) ist bis 2018 betroffen.
Übernimmt Ford die Reparatur im Rahmen des TSB?
Nein, es handelt sich nicht um einen Rückruf, sondern um ein technisches Bulletin. Die Reparatur wird in Rechnung gestellt. Bei Fahrzeugen unter Herstellergarantie (selten nach mehr als 5 Jahren) kann Ford ein Kulanzangebot machen.
Kann das Kit CV6Z-4A232-A an jedem Kuga II Differential eingebaut werden?
Ja, das Kit ist kompatibel mit den RDU CV6W-4000 (alle Varianten AC/AD/DA/DB), sofern das Gehäuse und die Zahnräder in gutem Zustand sind. Bei einem bereits stark verschlissenen Differential reicht das Kit nicht aus.
Wie lange dauert es, den Clutch RDU Chatter zu erkennen?
Der Chatter tritt typischerweise nach 20 bis 40 km Fahrt auf (Öl auf Betriebstemperatur). Ein kurzer Fahrtest (5 km) zeigt den Defekt nicht immer — ein Einparkmanöver-Test nach 30 Minuten Fahrt ist zuverlässiger.
Gibt es einen vorbeugenden Differentialölwechsel gegen den Chatter?
Ein frühzeitiger Differentialölwechsel (bei 60 000 km statt 80 000 km) mit einem Öl der aktualisierten Spezifikation kann das Auftreten des Chatters verzögern, beseitigt jedoch nicht den Konstruktionsfehler des ursprünglichen Clutch Packs.
