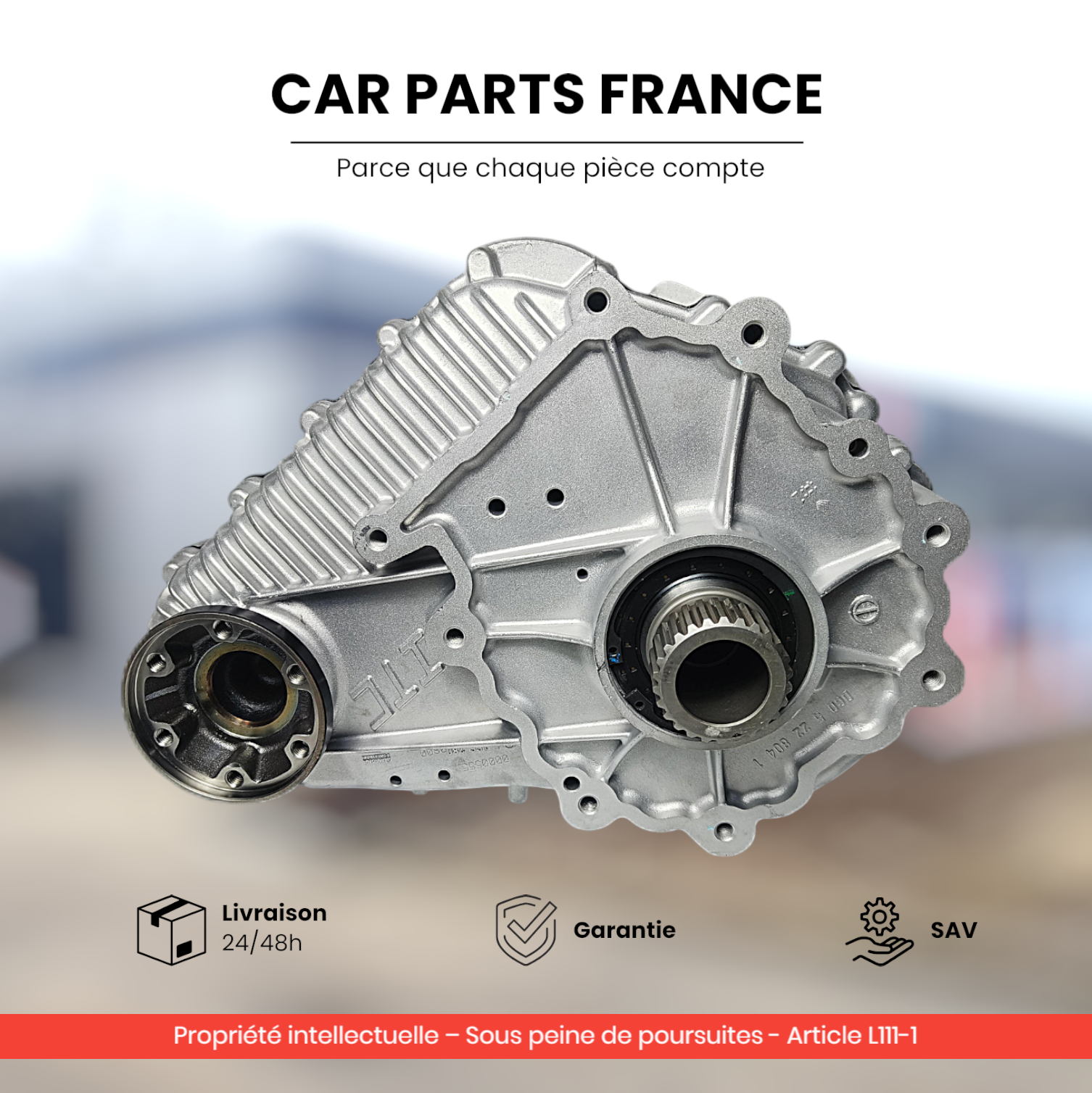

Boîte 2 vitesses Mercedes ML/GL/GLE/GLS : différence avec boîte standard
Sur les Mercedes 4MATIC haut de gamme (ML W164/W166, GL X164/X166, GLE W166, GLS X166), deux versions de boîte de transfert coexistent : la version standard (1 vitesse, monorapport HIGH) et la version Pack Off-Road (2 vitesses, HIGH + LOW range). Ce guide détaille les différences mécaniques entre les deux et leurs implications pratiques.
Architecture comparée
Boîte de transfert standard (1 vitesse)
- Pignon de sortie unique, rapport fixe
- Chaîne dimensionnée pour usage routier dominant
- Volume carter réduit
- Aucun actionneur de commutation HIGH/LOW
- Lubrification simple par bain d'huile
- Couple maxi typique : 600–700 Nm
Boîte de transfert Pack Off-Road (2 vitesses)
- Train épicycloïdal avec pignons HIGH et LOW
- Chaîne renforcée pour encaisser le couple démultiplié en LOW
- Volume carter augmenté (~+30% interne)
- Actionneur électrique de commutation HIGH/LOW (similaire à Classe G dans le principe)
- Lubrification renforcée (plus de surfaces frottantes)
- Couple maxi en LOW : 2 000 Nm + au moment des passages de rapport
Rapport LOW typique : 2,9:1 — c'est-à-dire que pour un tour d'arbre de sortie BVA, la sortie transfert tourne 2,9 fois plus lentement. Couple démultiplié dans le même rapport.
Implications pratiques
Pour le diagnostic :
- Standard : un seul mode, donc pannes liées à la chaîne et roulements seulement
- Pack Off-Road : pannes possibles aussi sur l'actionneur HIGH/LOW et les pignons de réduction
Pour la vidange :
- Standard : 0,8–1,2 L d'huile selon génération
- Pack Off-Road : 1,2–1,8 L (volume plus important du carter)
Pour le coût pièce reconditionnée :
- Standard : tarif de base
- Pack Off-Road : peut être légèrement plus cher selon variante (la complexité interne est supérieure)
Pour la longévité :
- En usage routier dominant : durées de vie similaires
- En usage offroad régulier : Pack Off-Road soumis à plus de stress mais conçu pour, donc longévité comparable
- En track day intensif ou usage commercial dur : usure plus rapide sur les deux
Comment fonctionne le passage HIGH/LOW
- Conducteur appuie sur bouton L (Low Range) au tableau
- Actionneur électrique reçoit la commande
- Train épicycloïdal change de configuration : engagement du pignon LOW
- Capteur de position confirme le changement
- Voyant L s'allume au tableau
Le passage doit se faire véhicule à l'arrêt ou très lent (vitesse <5 km/h). Forcer le passage à vitesse plus élevée endommage les pignons.
Symptômes spécifiques d'une boîte 2 vitesses HS
En plus des symptômes communs (sifflement, cliquetis chaîne) :
- Voyant L allumé sans engagement réel : actionneur HS ou capteur position défaillant
- Bruit de saut métallique lors du passage HIGH→LOW : pignons mal alignés
- Refus de retour HIGH : actionneur grippé ou alimentation coupée
- Bruit de différentiel en LOW range au franchissement : usure des pignons réducteurs
Diagnostic différencié
Sur Pack Off-Road, toujours tester les deux modes (HIGH et LOW) pendant le diagnostic :
- Bruit présent en HIGH mais absent en LOW = chaîne d'entraînement principale
- Bruit présent en LOW mais absent en HIGH = pignons de réduction
- Bruit dans les deux modes = chaîne et/ou roulements
- Aucun bruit mais difficulté de passage = actionneur ou capteur position
Coût d'intervention
Sur Pack Off-Road, l'intervention est 30 à 50 % plus longue qu'sur version standard (démontage et remontage plus complexes). Atelier : compter 8–10 heures au lieu de 6–8 heures.

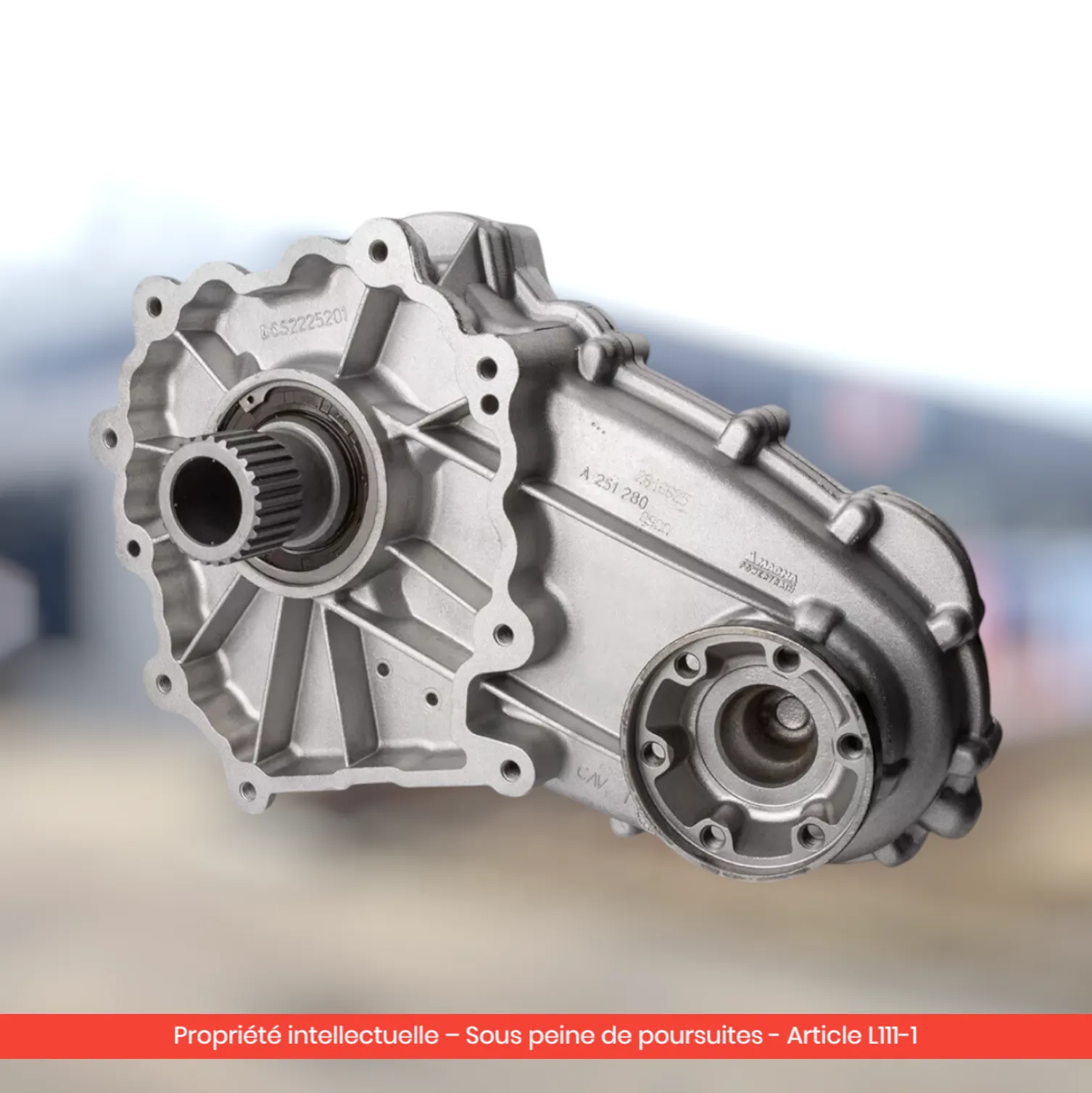

Voir la boîte de transfert ML/GLE/GL/GLS W164/W166 reconditionnée
Pour aller plus loin
- Guide complet : ML/GLE/GL/GLS Pack Off-Road
- Mercedes Pack Off-Road : qu'est-ce que c'est
- Pack Off-Road : symptômes spécifiques du transfert
- Compatibilité ML/GLE/GL/GLS : VIN et identification
FAQ
La boîte 2 vitesses dure-t-elle moins longtemps que la standard ?
Non, c'est plutôt l'inverse : conçue pour usage plus dur, elle est globalement aussi durable. La complexité supplémentaire ajoute juste plus de pièces susceptibles de défaillance.
Peut-on rouler en LOW range sur autoroute ?
Non. Le LOW range est limité à environ 50 km/h sur la plupart des configurations. Au-delà, risque de surchauffe et de casse pignons.
Quelle huile pour Pack Off-Road ?
Spécification Mercedes identique à la version standard, mais volume plus important. Vérifier dans le manuel.
Le Pack Off-Road affecte-t-il la consommation ?
Légèrement (+0,3 à +0,8 L/100 km) du fait de la masse et des frictions supplémentaires.
