Boîte de transfert ATC700 BMW X5 E70 X6 E71 : guide complet remplacement et reconditionnement

La boîte de transfert ATC700 BMW X5 E70 X6 E71 est l'organe central de la transmission xDrive sur la deuxième génération de SUV BMW (2007-2014). Elle équipe les motorisations essence et diesel — du 3.0si N52 au V8 S63 du X5 M de 555 ch — et son rôle est de répartir le couple entre les essieux avant et arrière via un embrayage multidisque piloté par actionneur électrique. Quand elle vibre, claque ou tombe en défaut, les forums BMW français débordent de témoignages : chaîne distendue, pignon plastique de servomoteur usé, voyants 4×4 et ABS qui s'allument. Ce guide complet décortique la boîte de transfert ATC700 BMW X5 E70 et X6 E71 : symptômes, motorisations concernées, références OEM, montage, vidange et comparatif des solutions de remplacement, dont l'échange standard reconditionné à 1 170 € TTC disponible chez Car Parts France.

Qu'est-ce que la boîte de transfert ATC700 et à quoi sert-elle ?

L'ATC700 (Active Torque Control 700) est une boîte de transfert fabriquée par Magna Powertrain pour BMW. Elle s'inscrit dans la famille ATC introduite avec l'E70 (X5 deuxième génération) pour piloter la transmission intégrale xDrive sur les variantes les plus puissantes — typiquement à partir des 3.0 essence/diesel et jusqu'au V8 biturbo S63 du X5 M et X6 M. Mécaniquement, elle se compose d'un carter contenant une chaîne de distribution multi-maillons qui transmet le couple vers l'arbre avant, et d'un embrayage multidisque piloté par un actionneur électrique (servomoteur + train d'engrenages plastique) qui module la part de couple envoyée vers les roues avant. En conduite normale, 100 % du couple part aux roues arrière ; dès qu'une perte d'adhérence est détectée par le boîtier DSC, l'actionneur ferme l'embrayage en 100 ms et envoie jusqu'à 50 % du couple à l'avant.

L'architecture est dérivée de l'ATC500 du X5 E53 (génération précédente), mais renforcée pour encaisser le couple maximum de 680 Nm du S63 V8 biturbo du X5 M. Selon la fiche Wikipedia BMW X5 (E70)), tous les xDrive E70 et E71 sont équipés en série d'une boîte ATC, mais les premiers diesel xDrive40d sortis fin 2010 ont reçu l'ATC450 (modèle plus léger), ce qui rend l'identification cruciale avant achat d'une pièce de rechange.

Bon à savoir : Toutes les ATC ne sont pas identiques. L'ATC450 et l'ATC700 montées sur E70/E71 ont des dimensions, des connecteurs et des références OEM totalement différents. Une confusion lors de la commande entraîne un retour systématique et un montage impossible. Voir notre comparatif ATC450 vs ATC700.

Les symptômes d'une boîte de transfert ATC700 défaillante

L'ATC700 ne tombe presque jamais en panne brutale. Les défauts apparaissent progressivement, souvent entre 130 000 et 200 000 km, et passent par plusieurs stades reconnaissables.

Bruit métallique ou ronronnement sourd à basse vitesse

Le premier symptôme rapporté par les propriétaires est un bruit de transmission constant en décélération qui disparaît à l'accélération. Sur forum-bmw.fr, le propriétaire d'un X5 E70 xDrive40d de fin 2010 (160 000 km) décrit : « lors de manœuvre à faible vitesse (principalement), que ce soit en marche avant ou en marche arrière, la voiture vibre, comme si ça donnait l'impression qu'elle broutait ». Il complète : « en déconnectant la fiche électrique sur l'actuateur, en effet ces vibrations ne sont plus présentes ». Ce symptôme signe un problème d'embrayage interne qui patine — soit par usure des disques, soit par actionneur défaillant.

Vibrations en manœuvre à froid (parking)

Les vibrations en braquant à froid, surtout dans un parking ou un demi-tour serré, sont caractéristiques d'un embrayage multidisque qui ne se déverrouille plus complètement. La transmission "transverse" du couple entre l'avant et l'arrière à vitesse différentielle, ce qui crée un broutement perçu dans le plancher. Sur ATC700, la cause #1 est la chaîne de transfert distendue (qui décale la synchronisation) ; la cause #2 est l'huile DTF1 jamais vidangée qui a perdu ses additifs anti-friction.

Voyants 4×4, ABS et DSC allumés simultanément

Quand le boîtier xDrive (TCU) détecte une discordance entre le couple commandé et le couple effectivement transmis, il déclenche les voyants 4×4 inactif, ABS et DSC. Le code défaut le plus fréquent stocké en mémoire est le 5F3A (panne interne boîte de transfert), suivi du 5F2F (régulation embrayage hors plage). Un code 5F3A isolé ne signifie pas nécessairement le remplacement complet : il faut d'abord vérifier l'actionneur via VCDS/ISTA en mesurant le courant consommé par le servomoteur en sortie de tableau d'adaptation.

Bruit de claquement en coupant le contact

Un "clic clic clic" sous la voiture juste après avoir coupé le moteur signale que l'actionneur tente de revenir en position de repos mais que les pignons plastiques sont rompus. Sur la communauté américaine BimmerFest, plusieurs propriétaires de X5 E70 4.0d 2010 confirment ce symptôme à partir de 130 000 miles (≈ 210 000 km). À ce stade, la boîte est encore mécaniquement saine — seul l'actionneur est à remplacer, ce qui coûte 5 à 10 fois moins cher qu'une boîte complète.

Problème connu : chaîne de distribution ATC700 distendue à partir de 150 000 km

Sur les forums BMW français, le défaut récurrent #1 de la boîte ATC700 n'est pas l'actionneur mais la chaîne interne de transfert. Sur MA-BMW.com, le propriétaire d'un X5 3.0sd E70 raconte avoir hérité d'une boîte « fatiguée pour ne pas dire flinguée » à 166 000 km sans vidange. Le diagnostic après dépose : « la chaîne est souvent à changer car détendue ». Il liste les pièces de réparation disponibles sur le marché : chaîne complète, pochette de joints et roulements, tambour si abîmé, et bien sûr l'engrenage de servomoteur. Une réparation à l'unité reste possible, mais demande un démontage intégral qui n'a de sens qu'en garage spécialisé — d'où le succès de l'échange standard.

⚠️ Attention : Une chaîne distendue qui finit par sauter peut bloquer la transmission roues avant en pleine accélération, créer un blocage différentiel et endommager l'arbre de transmission. Si vous percevez un cliquetis métallique persistant, ne roulez plus à haute vitesse autoroute.

Les motorisations diesel xDrive35d (M57N2, 286 ch) et xDrive30d (N57) sont les plus touchées car leur couple de 580-630 Nm sollicite davantage la chaîne que les versions essence 3.0si N52. La répartition statistique observée sur les forums : 65 % des défauts ATC700 remontés concernent les diesels, 25 % les V8 (4.8i / 50i / X5 M), 10 % les 3.0si essence.

Quels véhicules sont concernés ?

L'ATC700 équipe une partie significative — mais pas la totalité — des X5 E70 et X6 E71. Vérifier la compatibilité par numéro VIN ou référence OEM est indispensable avant achat.

Bon à savoir : Les premiers xDrive30d (2008-2009) et xDrive40d (2010-2013) ont reçu l'ATC450 plus légère, pas l'ATC700. La distinction se fait par le numéro VIN ou en relevant la référence frappée sur le carter de la boîte démontée.

Comment vérifier la compatibilité avec votre véhicule ?

Trois méthodes complémentaires permettent de garantir que la boîte commandée est bien la bonne :

1. Relever la référence OEM frappée sur la boîte d'origine : sur l'ATC700, la référence à 11 chiffres (commence par 27107) figure sur une étiquette métallique collée sur le flanc du carter, juste à côté du connecteur de l'actionneur. C'est la méthode la plus fiable.
2. Transmettre le VIN à notre service technique : nous croisons votre VIN avec la base BMW ETK pour identifier la variante exacte d'origine.
3. Vérifier la carte grise + facture du concessionnaire : champ P.3 (cylindrée) et J.1 (4×4 = xDrive). Méthode utile en complément mais insuffisante seule, car deux véhicules identiques sur le papier peuvent avoir reçu deux références OEM différentes selon le millésime.

Source : recoupement Powertrain Products et catalogue AWD.tech ATC700.

Combien coûte une boîte de transfert ATC700 X5 E70 X6 E71 ? Comparatif des prix

Le marché propose quatre grandes voies de réparation, avec des coûts et risques très différents. Le tableau ci-dessous synthétise les fourchettes constatées en France métropolitaine en 2026.

À ces prix s'ajoutent 350 à 600 € de main-d'œuvre pour la dépose/repose en garage indépendant (3 à 4 h facturées), ou 700 à 900 € chez un concessionnaire BMW. Sur le marché britannique, XSeries-forum cite un devis BMW de 3 400 £ tout compris pour un X5 E70 4.0d 2010 — soit environ 4 000 € — ce qui illustre l'écart de tarification.

Le meilleur rapport qualité/prix : la solution reconditionnée Car Parts France offre la même garantie 2 ans que le neuf BMW, à 60 % du prix, avec une boîte testée sur banc d'essai et un échange standard sans caution. Voir le produit ou demander un devis.

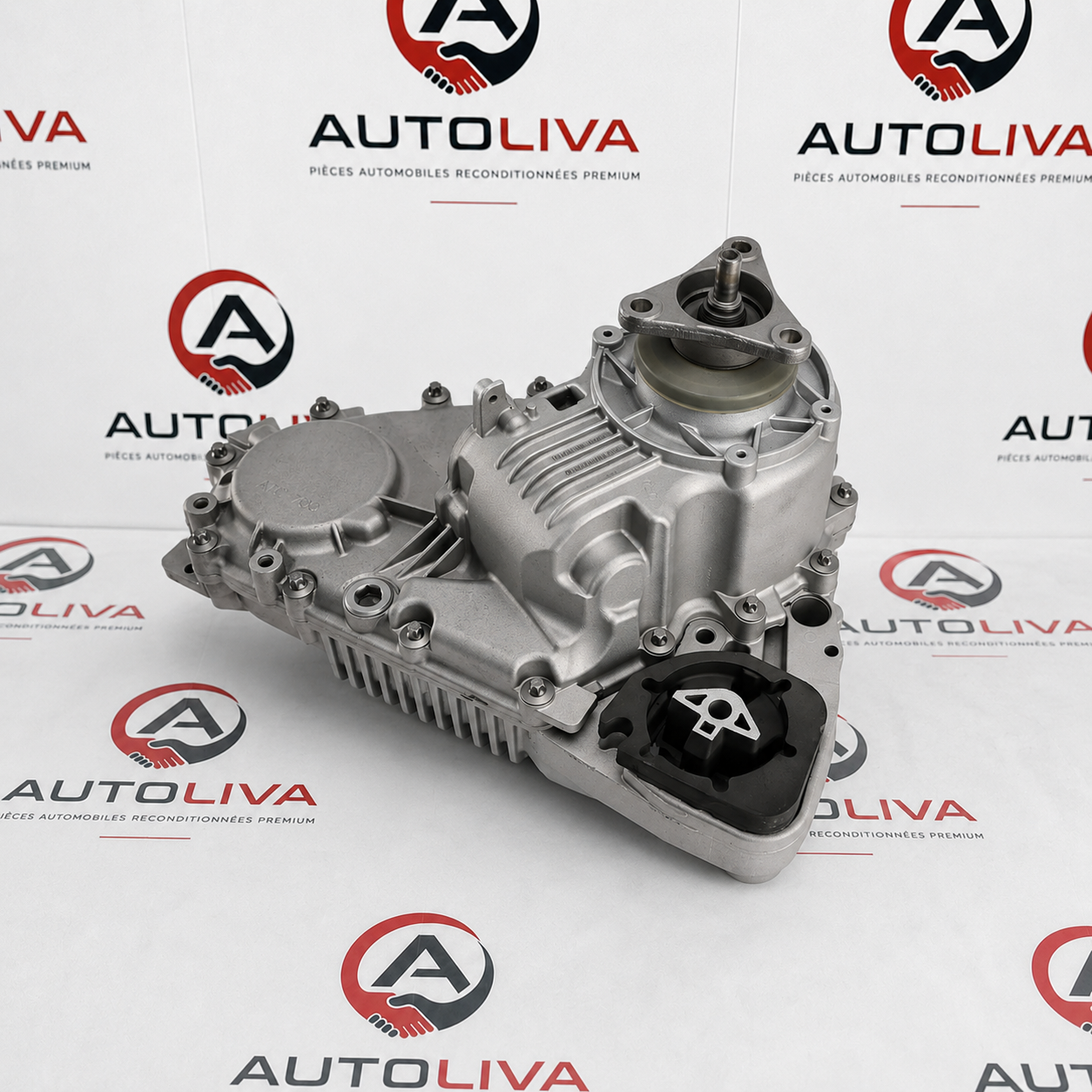

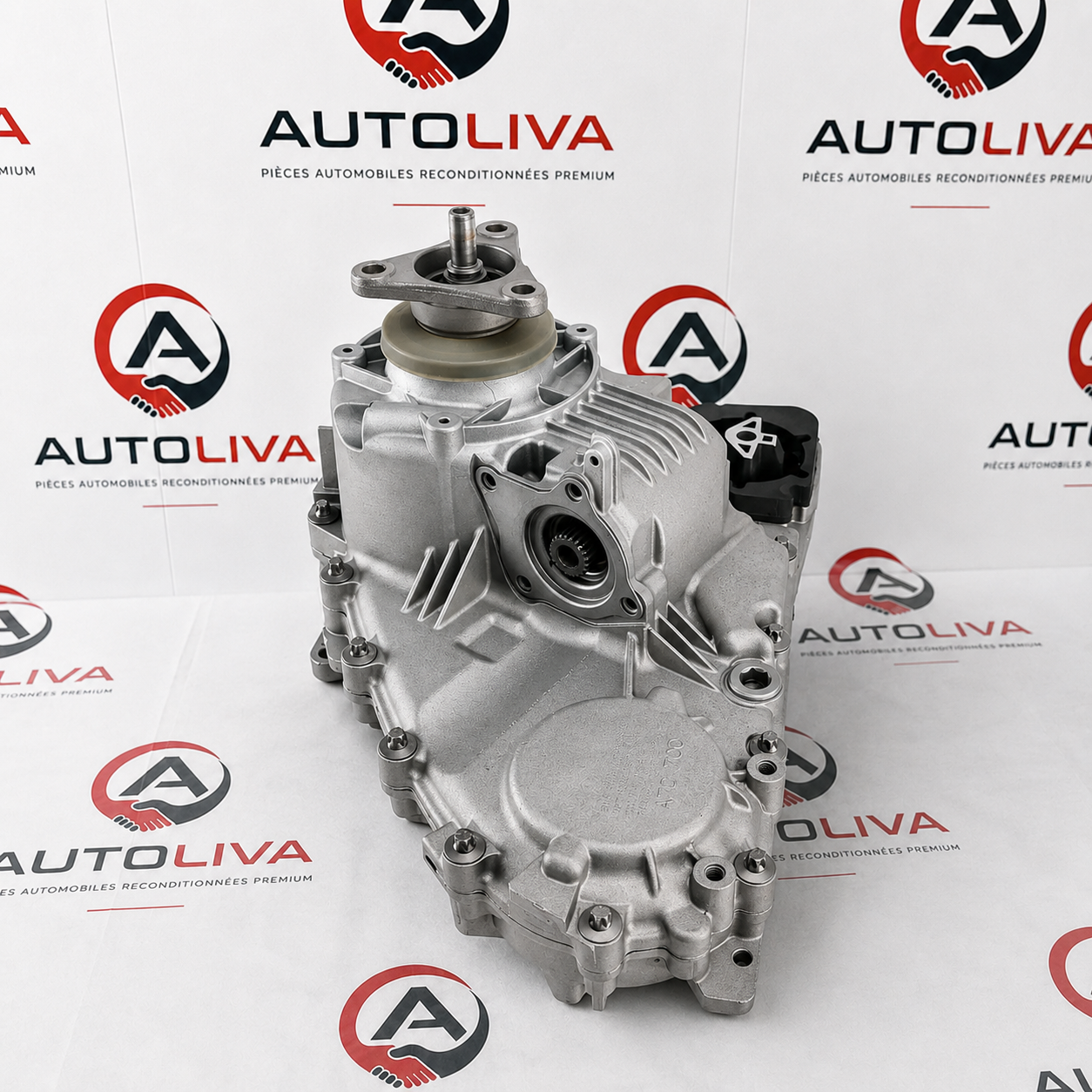

La boîte de transfert ATC700 reconditionnée : la solution fiable et économique

Notre ATC700 reconditionnée pour BMW X5 E70 et X6 E71 est vendue en échange standard sans caution au tarif de 1 170 € TTC, garantie 2 ans pièces et main-d'œuvre, avec livraison sous 48 à 72 h en France métropolitaine. Le paiement en 3 fois sans frais via Scalapay est disponible (390 € × 3).

Le processus de reconditionnement

1. Démontage complet du carter et inspection visuelle de tous les composants
2. Mesure de la chaîne au comparateur (allongement maxi toléré : 0,3 % de la longueur nominale)
3. Remplacement systématique : chaîne de transfert neuve, pochette de joints et roulements neufs, pignon servomoteur neuf, disques d'embrayage neufs si usés au-delà du seuil
4. Réassemblage au couple constructeur et remplissage huile DTF1 BMW d'origine
5. Test sur banc d'essai : rotation, mise sous charge, mesure du couple transmis et vérification de l'absence de glissement
6. Mise en sachet et expédition vers le client

Reconditionné vs occasion : quelle différence ?

Une boîte d'occasion issue de casse n'a généralement subi aucun contrôle interne ; vous achetez une pièce dont la chaîne est probablement usée à 60-80 % et dont les disques d'embrayage ont l'âge du véhicule d'origine. Sur l'ATC700, la durée de vie restante d'une boîte d'occasion à 150 000 km est rarement supérieure à 30 000 km supplémentaires. Le reconditionné, à l'inverse, repart à zéro sur tous les composants d'usure et bénéficie d'une garantie 2 ans qui couvre la repose et la main-d'œuvre en cas de défaillance.

Le montage : ce qu'il faut savoir

Le remplacement de l'ATC700 sur X5 E70 ou X6 E71 reste une intervention accessible à tout garage indépendant équipé d'un pont élévateur et d'une valise de diagnostic BMW (VCDS, ISTA ou Autel MaxiSys). Comptez 3 à 4 heures.

Étapes principales du montage

1. Mise en sécurité : levage 4 roues sur pont élévateur, mode neutre, frein à main desserré
2. Vidange de l'huile DTF1 par le bouchon de vidange (couple de desserrage 8 daNm)
3. Désolidarisation des arbres de transmission avant et arrière (4 boulons chacun)
4. Débranchement du connecteur actionneur (clip plastique noir)
5. Dépose de la boîte via 6 boulons de fixation sur le carter de boîte de vitesses ZF (couple de serrage 25 Nm)
6. Mise en place de la boîte reconditionnée avec joint neuf et graisse cannelures
7. Remplissage d'huile DTF1 neuve (0,8 L environ, contrôle par bouchon de niveau)
8. Adaptations xDrive et effacement défauts via valise diagnostic

Conseils post-montage

Après remplacement, effectuer un essai routier de 20 minutes en alternant lignes droites, virages serrés et accélérations modérées pour permettre à la commande TCU d'apprendre le couple transmis. Vérifier l'absence de bruit anormal et de fuite au niveau du raccord d'arbre avant. Si un voyant xDrive reste allumé, refaire un effacement de défaut et contrôler les codes 5F3A / 5F30.

Bon à savoir : Contrairement à une mécatronique DSG, la boîte de transfert ATC700 ne nécessite aucune programmation ni codage spécifique. La reconnaissance par le boîtier xDrive est plug-and-play une fois l'effacement de défaut effectué. Voir aussi le guide actionneur boîte transfert BMW ATC400/500/700.

<script type="application/ld+json"> { "@context": "https://schema.org", "@type": "HowTo", "name": "Comment remplacer la boîte de transfert ATC700 sur BMW X5 E70 et X6 E71", "description": "Guide des étapes principales pour le remplacement de la boîte de transfert ATC700 sur BMW X5 E70 et X6 E71. Intervention recommandée en atelier équipé d'un pont élévateur et d'une valise diagnostic BMW.", "totalTime": "PT4H", "estimatedCost": { "@type": "MonetaryAmount", "currency": "EUR", "value": "500" }, "supply": [ {"@type": "HowToSupply", "name": "Boîte de transfert ATC700 reconditionnée Car Parts France"}, {"@type": "HowToSupply", "name": "Huile DTF1 BMW référence 83222409710 (1 L)"}, {"@type": "HowToSupply", "name": "Joint et graisse cannelures"} ], "tool": [ {"@type": "HowToTool", "name": "Pont élévateur 4 colonnes"}, {"@type": "HowToTool", "name": "Jeu de douilles et clés dynamométriques"}, {"@type": "HowToTool", "name": "Valise diagnostic BMW (ISTA, VCDS ou Autel MaxiSys)"} ], "step": [ {"@type": "HowToStep", "name": "Mise en sécurité", "text": "Lever le véhicule sur pont 4 colonnes, désengager le frein à main et passer en neutre.", "position": 1}, {"@type": "HowToStep", "name": "Vidange huile DTF1", "text": "Retirer le bouchon de vidange et récupérer environ 0,8 L d'huile usagée.", "position": 2}, {"@type": "HowToStep", "name": "Désolidarisation arbres de transmission", "text": "Démonter les arbres de transmission avant et arrière (4 boulons chacun) en repérant la position d'origine.", "position": 3}, {"@type": "HowToStep", "name": "Dépose de la boîte de transfert", "text": "Débrancher le connecteur de l'actionneur, dévisser les 6 boulons de fixation à la boîte de vitesses ZF et déposer la boîte.", "position": 4}, {"@type": "HowToStep", "name": "Mise en place de la boîte reconditionnée", "text": "Présenter la boîte reconditionnée avec un joint neuf, serrer les 6 boulons au couple de 25 Nm.", "position": 5}, {"@type": "HowToStep", "name": "Remplissage huile et adaptations", "text": "Remplir 0,8 L d'huile DTF1 neuve, contrôler le niveau, brancher la valise et lancer l'effacement des défauts xDrive.", "position": 6} ] } </script>

Guides par modèle : trouvez la solution pour votre véhicule

L'ATC700 équipe des motorisations très différentes, avec des profils de défaillance propres à chacune. Selon votre version, consultez le guide spécifique pour les symptômes, prix et conseils adaptés :

• Boîte de transfert X5 35d, 40d, 50d (M57/N57) : pannes diesel et solutions — Le guide diesel pour les motorisations 286-381 ch les plus touchées par la chaîne distendue.
• Boîte de transfert X5 4.8i / X6 50i (N62/N63 V8) : couple essence et fiabilité — Les V8 essence 355-407 ch, leur usage routier et les particularités du remplacement.
• Boîte de transfert X5 M et X6 M (S63 555 ch) : ATC700 renforcée M Performance — Les versions M, leur ATC700 renforcée et l'usage circuit qui change la donne.
• Vidange et entretien boîte de transfert ATC700 : huile DTF1, fréquence et procédure — Le guide entretien préventif qui permet d'allonger la durée de vie de votre boîte de 60 000 km.

Ces guides peuvent aussi vous intéresser

• Actionneur de boîte de transfert ATC700 BMW X5 E70 X6 E71 : défaillance — Le focus sur le servomoteur seul, à réparer avant la boîte complète.
• BMW X5 E70 X6 E71 : ATC450 vs ATC700, différences et compatibilité — Comparatif technique entre les deux boîtes pour ne pas se tromper de référence.
• Diagnostic pont avant BMW xDrive E70/E71 — Méthode pour distinguer un bruit pont avant d'un bruit boîte de transfert.

FAQ

Combien coûte une boîte de transfert ATC700 BMW X5 E70 reconditionnée ?

La boîte de transfert ATC700 reconditionnée Car Parts France pour BMW X5 E70 et X6 E71 est vendue 1 170 € TTC, garantie 2 ans, livraison 48-72 h en France. Paiement en 3 fois sans frais disponible via Scalapay. Tarif valable en échange standard sans caution.

Comment savoir si la boîte de transfert ATC700 de mon X5 est en panne ?

Quatre symptômes alertent : vibrations à basse vitesse en manœuvre, bruit de ronronnement en décélération qui disparaît à l'accélération, voyants 4×4/ABS/DSC allumés simultanément, et code défaut 5F3A stocké dans le boîtier xDrive. Si vous percevez un cliquetis métallique persistant, ne roulez plus à haute vitesse.

Quelle est la durée de vie d'une ATC700 sur X5 E70 ou X6 E71 ?

Sans vidange, les premiers signes apparaissent généralement entre 130 000 et 180 000 km, plus tôt sur les diesel xDrive35d (286 ch) que sur les 3.0si essence. Avec vidange tous les 60 000 km à l'huile DTF1 BMW d'origine, la durée de vie peut dépasser 250 000 km.

Faut-il programmer la boîte de transfert après remplacement ?

Non, l'ATC700 reconditionnée est en plug-and-play : aucune programmation n'est requise. Il faut simplement effectuer un effacement des codes défaut via valise diagnostic (ISTA, VCDS, Autel) et un test de roulage pour que le boîtier xDrive (TCU) effectue ses adaptations automatiques.

Quelle huile utiliser dans une boîte de transfert ATC700 BMW ?

L'huile spécifique BMW est la DTF1 référence 83222409710, capacité 0,8 L pour l'ATC700. Aucune huile équivalente générique n'existe sur le marché — l'additivation est propre à BMW. Vidange recommandée tous les 60 000 km.

Peut-on rouler avec une boîte de transfert ATC700 défaillante ?

À court terme oui, en restant en mode dégradé (xDrive désactivé), mais c'est risqué : une chaîne qui finit par sauter peut bloquer la transmission et endommager l'arbre de transmission. Si les voyants sont allumés et que vous percevez des claquements, faites diagnostiquer rapidement et limitez les trajets autoroutiers.

Quelle différence entre l'ATC700 et l'ATC450 sur X5 E70 ?

L'ATC450 est une boîte plus légère (env. 15 kg) montée sur les premiers xDrive30d et xDrive40d diesel (2008-2013). L'ATC700 (22 kg) équipe les versions plus puissantes — V8 essence, diesel xDrive35d 286 ch, X5 M et X6 M. Les deux ne sont pas interchangeables : connecteurs, supports et références OEM différents. Voir notre comparatif détaillé.

Quel délai de livraison pour une ATC700 reconditionnée ?

Livraison sous 48 à 72 h en France métropolitaine via transporteur spécialisé pièces lourdes. Expédition le jour même pour toute commande validée avant 14 h. Suivi colis transmis par e-mail.
