La boîte de transfert BMW M5 F90 M xDrive est l'élément qui rend possible le compromis improbable de cette berline sportive : 625 ch sur les 4 roues motrices, mais avec un mode 2WD pur propulsion qui supprime tout couple à l'avant pour les amateurs de drift. C'est une boîte de transfert ATC13 dérivée des Série 5 G30/G31 et adaptée pour encaisser le couple massif (750 Nm) du V8 biturbo S63B44T4. Sur la M5 F90 (2018-2023), elle est sollicitée à la limite de ses capacités à chaque launch control, et certains témoignages forum rapportent des défaillances précoces dès 3 000 miles (4 800 km). Ce guide spécifique détaille les particularités de l'ATC13 M xDrive, les causes de défaillance liées à l'usage piste/launch control, et les options de remplacement reconditionné garanti 2 ans à 1 290 € TTC.
M xDrive sur F90 : trois modes et une boîte de transfert sous tension
La BMW M5 F90 est la première M5 de l'histoire à embarquer un système de transmission intégrale. Selon le dossier presse officiel BMW Group — The new BMW M5, « the new BMW M5 takes BMW M GmbH into new territory, with M xDrive all-wheel drive featuring in the high-performance sedan for the first time ». Le système combine trois modes de répartition :
- 4WD (par défaut, mode quotidien) : répartition variable avant/arrière avec DSC actif, sécurité maximale sous la pluie ou sur route mouillée
- 4WD Sport : répartition fortement biaisée vers l'arrière (90 %+), permet de glisser légèrement en sortie de virage tout en conservant un peu de motricité avant
- 2WD : 100 % du couple à l'arrière, l'embrayage multidisque ATC13 est désengagé, DSC obligatoirement coupé — mode piste pur
Mécaniquement, l'ATC13 de la M5 F90 est une variante renforcée (référence variante 27107889034 ou équivalent) avec un embrayage multidisque sur-dimensionné pour absorber les 750 Nm du S63. C'est néanmoins la même architecture de base que sur la Série 5 G30/G31, avec les mêmes pièces d'usure (disques, chaîne, actionneur Bosch).
Launch control sur M5 F90 : pourquoi l'ATC13 peut casser à 3 000 miles
Le launch control de la M5 F90 fait monter le V8 à 2 200 - 2 500 tr/min avant relâchement, transférant brutalement les 750 Nm aux 4 roues. L'ATC13 doit dans cette milliseconde verrouiller son embrayage multidisque à pleine charge, sans glissement. Le servomoteur Bosch est alors sollicité à son couple maximal absolu.
Un témoignage particulièrement documenté sur M5POST Bimmerpost — Transfer case VTG Error décrit la séquence : « Tuned my car, did a couple launch controls to test 0-60 improvements. Didn't even do more than 10 pulls total. More likely 3-6 pulls. Car starting giving restraint error, 4 wheel drive error. And number of other errors. Turns out the VTG module went bad because of the launch control pulls. Had to take off my DP's and intake so I wouldn't get any trouble at the dealership. I'm concerned this part on the car is delicate, like I said I only did 3-6 pulls and it went bad. Car only has 3k miles on it. »
Cette panne précoce après seulement 3-6 launch controls sur un véhicule à 3 000 miles (4 800 km) illustre le seuil de fragilité du module VTG (Verteilergetriebe = boîte de transfert). Le mode launch control combine charge mécanique extrême et adaptations électroniques agressives — exactement la pire combinaison pour les disques d'embrayage et l'actionneur.
Selon le guide de fiabilité Luxury Cars Guide — BMW M5 F90 Reliability, la F90 présente un « transfer case risk that could cost $4,000 or more » — équivalent 3 700 € HT minimum pour la pièce neuve constructeur, hors main-d'œuvre concession qui ajoute 1 500 à 2 500 €.
⚠️ Attention : Sur M5 F90, la garantie BMW peut être refusée si la défaillance est imputée à un usage piste, à un tuning logiciel (DME flash) ou à un downpipe non-OEM. Le constructeur enregistre dans le DME le nombre exact de launch controls réalisés — donnée consultable par le concessionnaire. Avant toute réclamation garantie, retirer les pièces tuning et restaurer le logiciel d'origine.
Symptômes spécifiques de l'ATC13 sur M5 F90
La signature de panne ATC13 sur M5 F90 diffère légèrement de celle des Série 5/7 standard car le contexte d'utilisation est différent :
- Restraint error + 4 wheel drive error dès le démarrage, sans avoir besoin de rouler — symptôme #1 documenté sur M5POST
- Refus d'engager le mode 4WD Sport ou 2WD : la M5 reste bloquée en mode 4WD par défaut, sans message d'erreur tableau de bord parfois
- Shudder dans les virages serrés (parking, marche arrière braquée) — identique aux autres ATC13
- Codes 5F3A / 5462 / 5463 à la lecture valise — identique également
- Perte progressive de motricité avant au démarrage en accélération franche, particulièrement visible quand les pneus arrière sont chauds et les avant froids
Sur la M5 F90, attention au piège : le mode 2WD est intentionnellement disponible et ne signifie PAS une panne. Si le conducteur a activé 2WD via le menu et a oublié de revenir en 4WD, l'absence de motricité avant est normale. Toujours vérifier le mode actif avant diagnostic mécanique.
Comparer les options : occasion, reconditionné ou neuf pour votre M5 F90 ?
La M5 F90 étant un véhicule rare et passionnel (production limitée, configurations spécifiques), le choix d'une pièce d'occasion est plus risqué que sur une Série 5 standard. Les unités ATC13 en casse proviennent souvent de M5 ayant subi un usage piste intensif, avec embrayage déjà fortement usé même à faible kilométrage compteur. Voici les vraies options :
| Solution | Prix pièce | Garantie | Commentaire spécifique M5 F90 |
|---|---|---|---|
| Réparation chaîne/actionneur | Variable | Variable | Possible uniquement si l'actionneur seul est en cause. Sur M5, l'embrayage multidisque part en général en premier vu la sollicitation |
| Occasion (casse auto) | 800 à 1 500 € | 3-6 mois | Très risqué sur M5 F90 — pas de garantie sur l'historique d'usage piste/track day |
| Reconditionné CPF | 1 290 € TTC | 2 ans | Disques, chaîne, roulements, joints neufs. Compatible référence M5 F90. Aucune programmation nécessaire. Paiement 3x sans frais |
| Échange standard concession BMW | 3 700 à 5 200 € | 2 ans | Disponibilité parfois limitée sur variante M xDrive spécifique |
| Neuf concession BMW | 5 200 à 6 500 € | 2 ans | Pièce neuve constructeur, prix prohibitif vs reconditionné garanti 2 ans |
Le coût total d'un remplacement ATC13 sur M5 F90 en filière indépendante (reconditionné CPF + pose atelier spécialisé M5) revient autour de 2 400 - 2 900 € TTC, contre 6 000 - 8 500 € en concession BMW M. L'économie est de l'ordre de 5 000 €, à garantie équivalente.
💡 Bon à savoir : Sur M5 F90 avec usage piste/track day occasionnel, programmer une vidange préventive DTF-1 tous les 40 000 km (vs 80 000 km en usage routier). C'est l'investissement le plus rentable pour préserver l'ATC13. Coût : ~120 € en atelier indépendant. Bénéfice : durée de vie ATC13 doublée.
Quel garage pour changer la boîte de transfert d'une M5 F90 ?
L'intervention nécessite un atelier équipé pour la M5 F90 spécifiquement :
- Pont élévateur 2 colonnes avec capacité ≥ 2,5 tonnes (poids M5 F90 : 1 985 kg)
- Outillage BMW M : douilles Triple Square M14, clé dynamométrique calibrée
- Valise ISTA-D ou OBDeleven pour effacer les codes défaut et réinitialiser les adaptations
- Expérience M5 F90 : la position centrale de l'ATC13 est identique à une Série 5 standard, mais l'environnement (caches aéro M Performance, échappements M, traverse arrière spécifique) demande une connaissance fine du démontage
Un atelier indépendant BMW spécialisé facture typiquement 1 100 à 1 500 € de main-d'œuvre pour le remplacement ATC13 sur M5 F90 (5 à 6 heures de travail). Le contrôle pré-pose des 4 pneus (même marque, même usure < 3 mm d'écart) est obligatoire pour éviter une re-panne rapide post-remplacement.
Aucune programmation n'est nécessaire après remplacement avec l'ATC13 reconditionnée Car Parts France. Le DME M5 F90 conserve la cartographie d'origine M xDrive. Effacement simple des codes 5F3A/5462/5463 via ISTA suffit.
Pour une vue d'ensemble de toutes les compatibilités ATC13 (X3, X4, Série 3, Série 5, Série 7, M5), consultez notre guide complet de la boîte de transfert BMW ATC13 référence 27108676408.
Votre véhicule est une Série 7 G11 plutôt qu'une M5 ? Consultez Boîte de transfert BMW Série 7 G11 740d/750d xDrive : symptômes ATC13 et prix pour les spécificités berline luxe routière.

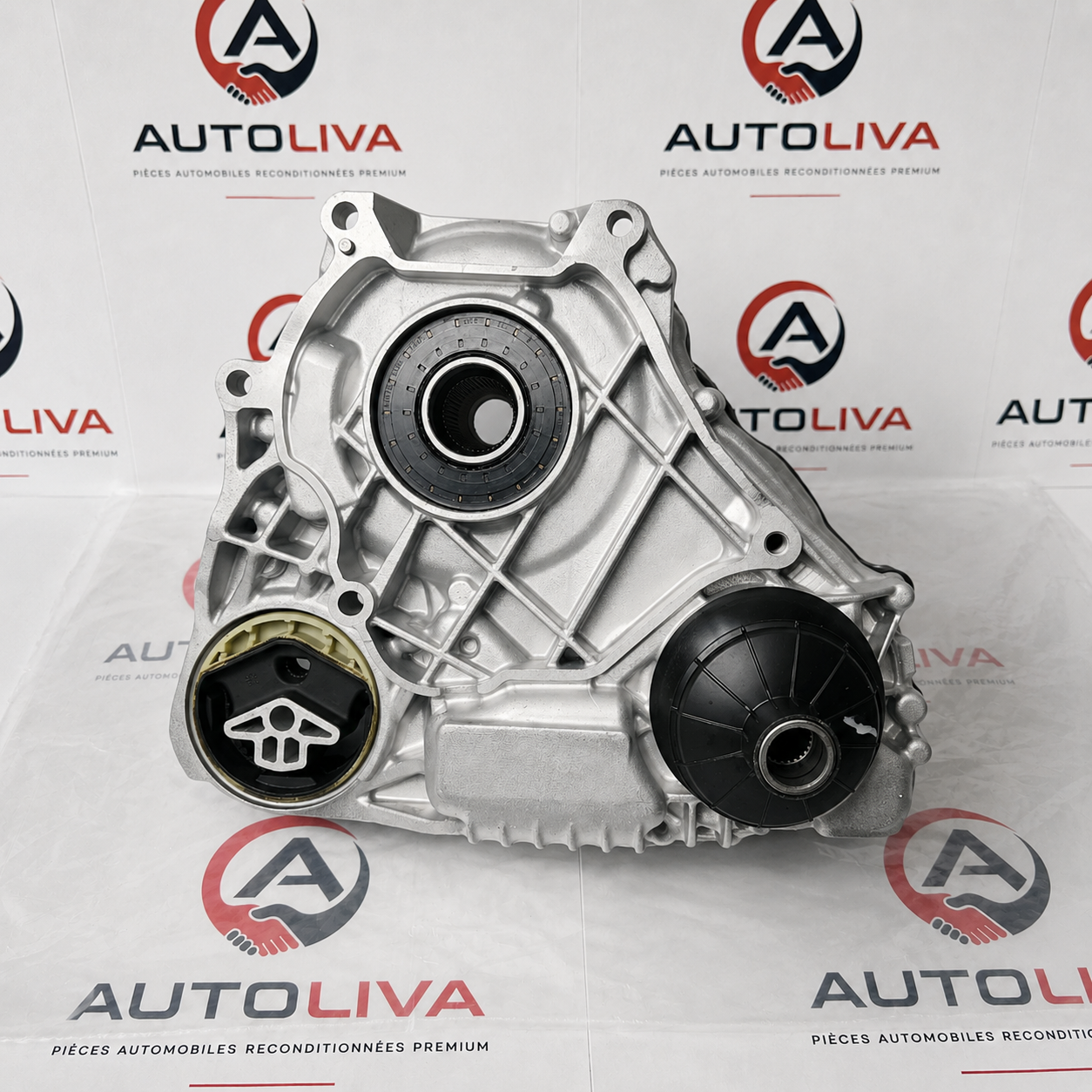

Boîte de transfert BMW ATC13 reconditionnée en échange standard
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une boîte de transfert reconditionnée pour BMW M5 F90 M xDrive ?
La boîte de transfert BMW ATC13 reconditionnée compatible M5 F90 M xDrive est proposée à 1 290 € TTC chez Car Parts France, garantie 2 ans, paiement en 3 fois sans frais via Scalapay (3 × 430 €). Avec 1 100 à 1 500 € de main-d'œuvre en atelier indépendant spécialisé BMW M, la facture totale tourne autour de 2 400 à 2 900 €, contre 6 000 à 8 500 € en concession BMW M.
Le launch control de la M5 F90 endommage-t-il vraiment la boîte de transfert ATC13 ?
Oui, dans certains cas. Sur le forum M5POST Bimmerpost, un propriétaire rapporte la défaillance du module VTG après seulement 3 à 6 launch controls sur un véhicule à 3 000 miles. La sollicitation extrême de l'embrayage multidisque et de l'actionneur Bosch en mode launch peut accélérer l'usure des disques et endommager le servomoteur. Garantie BMW pas toujours acquise si tuning ou usage piste.
Quelle est la différence entre l'ATC13 de la M5 F90 et celle d'une Série 5 G30 ?
L'ATC13 M5 F90 est une variante renforcée (référence 27107889034 typiquement) avec embrayage multidisque sur-dimensionné pour les 750 Nm du V8 S63 biturbo. L'architecture est identique à celle de la Série 5 G30/G31 standard, mais la cartographie d'actionneur autorise le mode 2WD (100 % propulsion). La pièce reconditionnée Car Parts France à 1 290 € TTC est compatible avec la variante M xDrive.
Mon mode 4WD Sport ne fonctionne plus sur ma M5 F90, est-ce la boîte de transfert ATC13 ?
Probablement oui, surtout si combiné aux codes 5F3A/5462/5463 et aux voyants ABS/DSC/4x4. Avant diagnostic mécanique, vérifier d'abord : (1) le mode actif dans le menu M5 — peut-être bloqué en 4WD par défaut suite à une erreur calculateur ; (2) la conformité des pneus (même marque/modèle, usure équivalente sur les 4 roues, écart de circonférence < 4 mm). Si tout est OK et que les codes sont confirmés, la boîte de transfert ATC13 est très probablement en cause.
Faut-il reprogrammer après remplacement ATC13 sur M5 F90 ?
Non. La boîte de transfert ATC13 reconditionnée Car Parts France est livrée avec la cartographie d'origine compatible M xDrive. Aucune programmation n'est nécessaire : le DME M5 F90 conserve les paramètres. Un simple effacement des codes 5F3A/5462/5463 via ISTA-D ou OBDeleven suffit après pose. Une recalibration optionnelle « Transfer box (VTG): Calibration » peut être lancée pour les adaptations d'usure.
À quelle fréquence faut-il faire la vidange préventive du fluide ATC13 sur M5 F90 ?
En usage routier classique, vidange tous les 60 000 - 80 000 km. En usage piste/track day occasionnel ou usage intensif du launch control, descendre à 40 000 km. Le fluide BMW DTF-1 (TF-0870) est obligatoire, 0,8 litre. Aucun substitut ATF ou universel ne convient. Coût en atelier indépendant : 100-150 € (huile + main-d'œuvre + recalibration ISTA).
