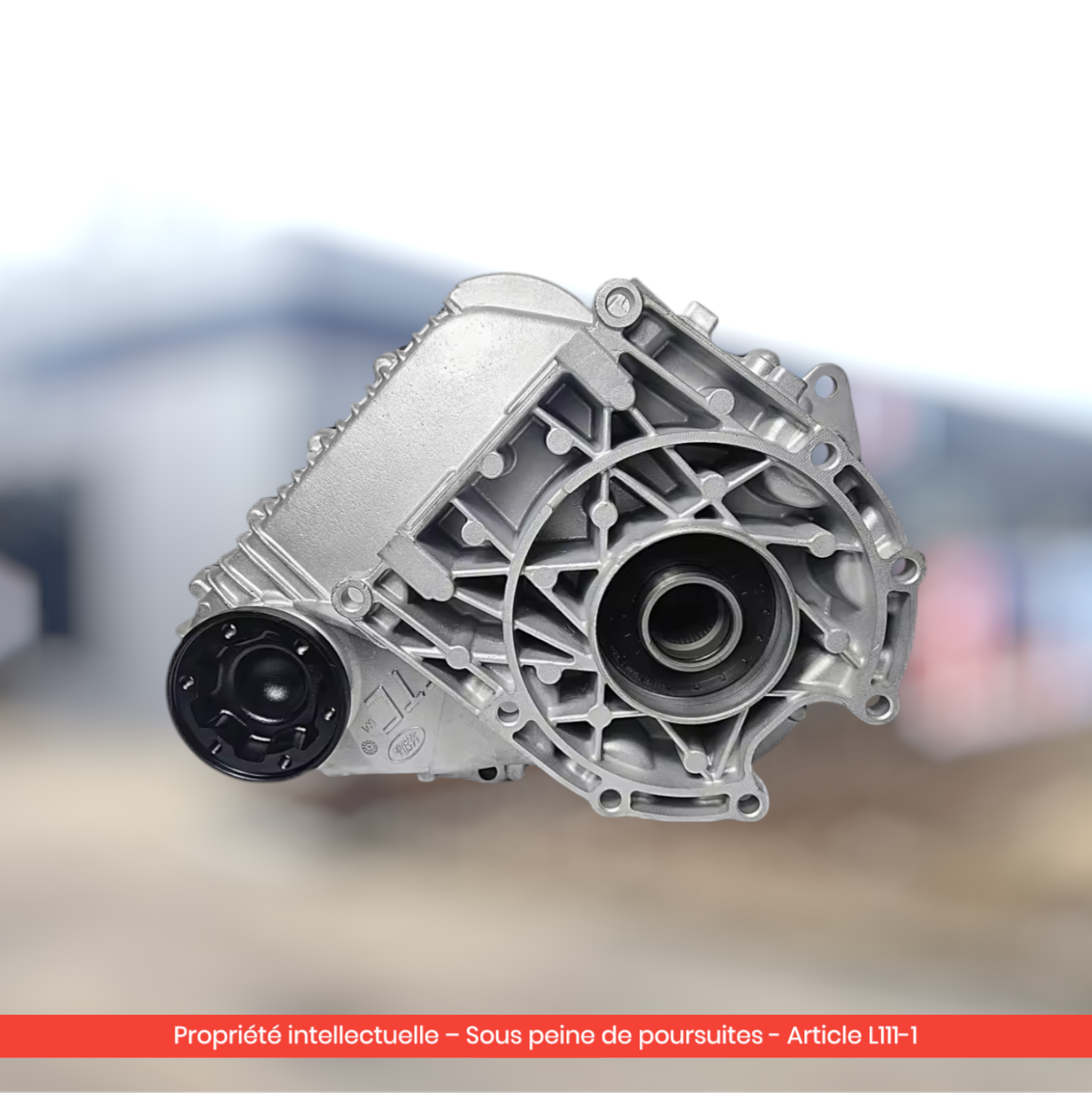

Le Land Rover Discovery 3 (LR3), la Discovery 4, le Range Rover L322 et le Range Rover Sport L320 partagent la même architecture de transmission intégrale et la même famille de boîtes de transfert ATC400 / ATC500 / ATC700 fabriquées par Magna. Ces boîtes électro-mécaniques sont robustes mais souffrent toutes du même point faible : l'actuator d'engagement et l'embrayage interne s'usent autour de 150 000 à 200 000 km. La boîte de transfert reconditionnée Car Parts France pour ces modèles revient à 1 290 € TTC garantie 2 ans.
Quatre modèles, une famille de boîtes ATC : pourquoi ?
Land Rover a généralisé l'utilisation des boîtes Magna ATC sur sa gamme premium :
- Discovery 3 (LR3, 2004-2009) — codes châssis L319 — boîtes ATC400/ATC500
- Discovery 4 (LR4, 2009-2016) — facelift du LR3 — boîtes ATC500/ATC700 selon millésime
- Range Rover L322 (2002-2012) — boîtes ATC500/ATC700
- Range Rover Sport L320 (2005-2013) — boîtes ATC500/ATC700
La famille ATC propose une gamme normale + gamme courte avec engagement électrique de l'embrayage central. Les pièces internes sont communes ou très proches entre les variantes — c'est ce qui permet de proposer une référence reconditionnée couvrant les 4 modèles.
💡 Bon à savoir : Toutes les versions ne sont pas équipées de la même variante. Vérifier la référence OEM gravée sur la boîte d'origine. Les variantes principales sont LR023011, LR035617, LR045477, LR049160, LR006016, LR008206, IAB500240/241/243/244/280.
Les symptômes d'une boîte ATC défaillante
Bruit métallique en virage ou en accélération
Symptôme typique de l'usure de l'embrayage interne de la boîte ATC. D'après AWD.tech, le défaut classique sur ces boîtes ne vient pas des disques de friction mais de l'usure des pièces métalliques : rainures sur l'anneau d'actionnement, usure des roulements à aiguilles, augmentation du jeu interne.
Voyant 4WD allumé en permanence ou message "Hill descent inactive"
Cas typique de panne de l'actuator d'engagement. La boîte ne reçoit plus la bonne information de position et passe en mode dégradé. Symptômes associés rapportés sur Land Rover FAQ : message "Drive carefully", "Restricted performance" ou "Transmission fault".
À-coups en démarrage ou en passage de gamme
Sur Discovery 3 et Range Rover Sport L320, plusieurs propriétaires signalent des à-coups en passage de la gamme normale à la gamme courte : la boîte tente d'engager mais l'embrayage glisse. C'est le signal d'usure avancée — il faut intervenir avant que le calculateur ne désengage définitivement la transmission.
Fuite d'huile sous la boîte
Le joint spi de sortie est un point de fuite récurrent sur les ATC. Les Discovery 3 et 4 utilisés en hors-piste voient leurs joints se dégrader plus vite à cause de l'eau et de la boue.
Problème connu : usure de l'embrayage interne ATC
L'usure mécanique de l'embrayage interne (pas des disques mais des supports métalliques) est le défaut #1 documenté sur les boîtes ATC400/500/700. Apparition typique :
- Discovery 3 / Range Rover L322 : 150 000 à 200 000 km
- Discovery 4 / Range Rover Sport L320 : 180 000 à 250 000 km (versions plus récentes mieux conçues)
L'usure s'accélère en cas de :
- Tractage régulier (caravane, remorque)
- Engagements 4WD répétés à très basse vitesse (parking, manœuvres)
- Vidange négligée : l'huile vieillie ne lubrifie plus correctement les roulements à aiguilles
⚠️ Attention : Sur Discovery 3 et Range Rover Sport, un message "Restricted performance" ou "Drive carefully" associé à une perte de motricité signale souvent un problème de boîte ATC. Faire diagnostiquer rapidement avant aggravation.
Quels véhicules sont concernés ?
Comment vérifier la compatibilité avec votre véhicule ?
- Lire le numéro VIN (17 caractères) et le communiquer au technicien Car Parts France
- Relever la référence Magna/Land Rover gravée sur la boîte
- Vérifier le millésime exact sur la carte grise pour identifier la variante ATC
Combien coûte une boîte de transfert ATC ? Comparatif des prix
| Marque | Modèle | Code châssis | Années | Motorisations | |
|---|---|---|---|---|---|
| Land Rover | Discovery 3 (LR3) | L319 | 2004 – 2009 | 2.7 TDV6 (190 ch, code AJD), 4.4 V8 essence | |
| Land Rover | Discovery 4 (LR4) | L319 facelift | 2009 – 2016 | 2.7/3.0 TDV6 (245 ch, code 306DT), 5.0 V8 | |
| Land Rover | Range Rover | L322 | 2002 – 2012 | 3.6 TDV8, 4.4 TDV8, 5.0 V8 | |
| Land Rover | Range Rover Sport | L320 | 2005 – 2013 | 2.7/3.0 TDV6, 5.0 V8 | |
| Référence | Format | ||||
| ----------- | -------- | ||||
| LR023011 / LR035617 / LR045477 | Références principales Discovery 3/4 | ||||
| LR049160 | Variante Discovery 4 récent | ||||
| LR006016 / LR008206 | Variante Range Rover L322 | ||||
| IAB500240 à 280 | Référence ingénierie Magna | ||||
| Solution | Prix pièce | Garantie | Délai | Avantages | Inconvénients |
| ---------- | ----------- | ---------- | ------- | ----------- | --------------- |
| Réparation spécialisée | Tarif variable selon la panne | Variable | 2-4 semaines | Possible si seul l'embrayage | Atelier rare, délai long |
| Occasion (casse) | 700 – 1 000 € | 3-6 mois | 5-10 jours | Prix bas | Embrayage souvent déjà usé |
| Reconditionné CPF | 1 290 € TTC | 2 ans | 48-72h | Pièces d'usure neuves, testée | Investissement plus élevé qu'une occasion |
| Échange standard concession | 2 800 – 3 500 € | 2 ans | 2-3 semaines | Pièce JLR | Tarif élevé, disponibilité |
| Neuve concessionnaire | 3 500 – 5 000 € | 2 ans | 2-4 semaines | Pièce neuve | Tarif très élevé |
Coût main-d'œuvre : 500 à 800 € selon le garage. La boîte est lourde et imbriquée — prévoir 5-7 heures de travail.
💡 Le meilleur rapport qualité/prix : sur ces 4x4 premium dont le prix d'occasion descend rapidement, le reconditionné à 1 290 € TTC garanti 2 ans représente le meilleur ratio. Demander un devis selon votre VIN.
Boîte de transfert ATC reconditionnée : la solution fiable
La boîte de transfert reconditionnée Discovery 3/4 / Range Rover / Range Rover Sport chez Car Parts France couvre toutes les variantes ATC400/500/700. Le process inclut le remplacement de l'embrayage interne et de l'actuator d'engagement.
Le processus de reconditionnement
- Démontage complet de la boîte ATC
- Inspection dimensionnelle des supports d'embrayage et roulements à aiguilles
- Remplacement systématique : roulements, joints spi, supports d'embrayage, actuator
- Réassemblage avec couples de serrage Magna
- Test sur banc d'essai : couple gamme normale + gamme courte, fuites
- Conditionnement dans un emballage anti-choc
Pourquoi le reconditionné est-il particulièrement adapté à l'ATC ?
Le défaut connu de la famille ATC (usure des supports métalliques de l'embrayage) est précisément ce qui est corrigé en reconditionnement. Une pièce neuve d'origine présentera la même fragilité de conception. Une pièce reconditionnée chez un spécialiste applique des correctifs (matériaux améliorés sur certains supports, tolérances revues) qui prolongent la durée de vie.
Le montage : ce qu'il faut savoir
Étapes principales
- Mise en sécurité sur pont élévateur
- Vidange de la boîte de transfert
- Dépose des deux arbres de transmission
- Dépose de la boîte (lourde, cric de transmission requis)
- Installation de la boîte reconditionnée
- Repose des arbres, remplissage en huile neuve
- Adaptation calculateur si nécessaire (sur certains millésimes Discovery 4)
- Test gamme normale + gamme courte
Conseils post-montage
- Vidange préventive de la boîte de vitesses ZF 6HP recommandée si plus de 100 000 km
- Rodage doux sur les 1 000 premiers kilomètres
- Test gamme courte au moins une fois pour valider l'engagement
💡 Bon à savoir : Sur Discovery 4 récent, certains millésimes peuvent nécessiter une adaptation du calculateur au scanner Land Rover SDD ou compatible. Vérifier avec le service client avant montage.
Guides par modèle : trouvez la solution pour votre véhicule
- Discovery 3 LR3 : boîte ATC et symptômes 4WD — Spécifique LR3 2.7 TDV6.
- Discovery 4 LR4 : boîte ATC500/700 et solutions — Le facelift et ses spécificités.
- Range Rover Sport L320 : boîte de transfert et entretien — Le SUV sportif.
- Embrayage ATC400/500/700 : usure et reconditionnement — Le composant qui cède en premier.
Boîte de transfert reconditionnée Land Rover Discovery 3 / Discovery 4 / Range Rover / Range Rover Sport - échange standard - garantie 2 ans
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une boîte ATC reconditionnée Discovery 3/4 ?
1 290 € TTC chez Car Parts France, garantie 2 ans, livraison 48-72 h. Paiement 3x sans frais via Scalapay.
À quel kilométrage tomber la boîte ATC ?
150-200 000 km sur Discovery 3 et Range Rover L322. 180-250 000 km sur Discovery 4 et Range Rover Sport L320 (versions améliorées).
La boîte est-elle identique sur les 4 modèles ?
Compatible mais avec des variantes : LR023011 / LR035617 / LR045477 / LR049160. Les pièces internes sont communes ou très proches.
Faut-il reprogrammer après remplacement ?
Sur Discovery 3 et Range Rover L322 : non. Sur certains Discovery 4 récent : adaptation calculateur au scanner Land Rover. Demander confirmation au service client.
Quelle huile pour la boîte ATC ?
Land Rover préconise une huile spécifique transmission ATC (référence STC 50/53 selon millésime). Volume environ 1,5 L.
Peut-on rouler avec un voyant "Restricted performance" ?
Quelques jours maximum, prudemment. Au-delà, le calculateur peut désengager définitivement la transmission intégrale.
Le diesel TDV6 sollicite-t-il plus la boîte ATC que le V8 ?
Non, c'est plutôt le tractage régulier qui sollicite le plus la boîte. Les V8 sont parfois plus sollicités à cause d'un usage performance.
