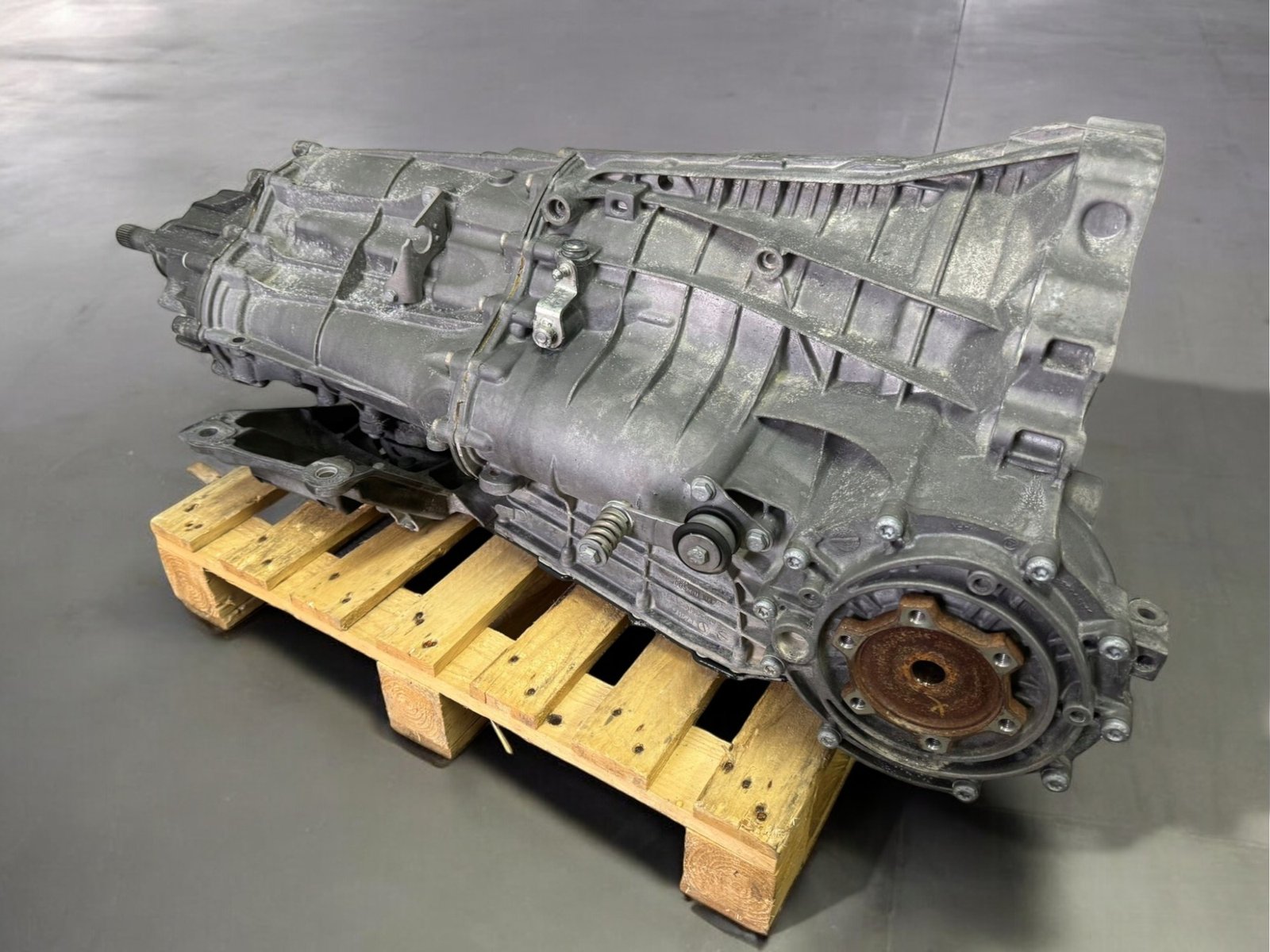

Boîte S-Tronic 7 DL501 Audi Q5 3.0 TDI Quattro (LGH) : guide complet

La boîte S-Tronic 7 DL501 (code usine 0B5) équipe l'Audi Q5 3.0 TDI Quattro et, dans sa variante portant le code boîte LGH, elle gère le couple élevé du V6 diesel tout en distribuant la motricité aux quatre roues via la transmission Quattro. Cette boîte robotisée à double embrayage humide et 7 rapports longitudinaux est réputée pour son agrément, mais aussi pour des faiblesses bien identifiées sur la mécatronique et le double embrayage. Ce guide complet couvre le fonctionnement, les symptômes de panne, les codes défaut, les prix et les solutions de remplacement de la boîte DL501 sur Q5 3.0 TDI.

Qu'est-ce que la boîte S-Tronic 7 DL501 et à quoi sert-elle ?

La S-Tronic DL501 est une boîte de vitesses robotisée à double embrayage humide développée par le groupe Volkswagen pour les motorisations longitudinales à fort couple. Contrairement à la DQ250 ou DQ200 montées transversalement sur les compactes, la DL501 (référence interne 0B5) a été conçue spécifiquement pour les architectures longitudinales Audi : A4, A5, A6, A7, Q5, S4, RS4, S5, RS5, ainsi que le Porsche Macan. Sur l'Audi Q5 3.0 TDI Quattro, elle est associée au moteur V6 diesel et au système de transmission intégrale permanente Quattro.

Le principe du double embrayage est simple : deux embrayages distincts, K1 pour les rapports impairs (1, 3, 5, 7) et K2 pour les rapports pairs (2, 4, 6 et marche arrière), travaillent en alternance. Pendant qu'un rapport est engagé, le suivant est déjà présélectionné, ce qui permet des changements quasi instantanés et sans rupture de couple. Le cerveau de l'ensemble est la mécatronique, une unité qui intègre le calculateur électronique (TCU), le bloc hydraulique, les électrovannes et les capteurs.

Le code boîte LGH identifie une variante précise de cette DL501, propre à certaines configurations de l'Audi Q5 3.0 TDI Quattro. Ce code, gravé sur le carter, est l'élément le plus fiable pour garantir une compatibilité exacte lors d'un remplacement — bien plus que la simple désignation commerciale « S-Tronic 7 ».

💡 Bon à savoir : Toutes les Audi Q5 ne disposent pas de la même boîte. Les versions à boîte manuelle ou à boîte multitronic (CVT, sur traction) n'ont pas de DL501. Seules les versions automatiques robotisées Quattro à 7 rapports embarquent la 0B5 DL501. Le code LGH permet de distinguer votre boîte d'une variante voisine.

Comment fonctionne le double embrayage et la mécatronique de la DL501 ?

La DL501 repose sur deux circuits d'huile totalement séparés, une particularité technique essentielle à comprendre. Selon La Boîte Automatique, spécialiste français des boîtes robotisées, le circuit A alimente la mécatronique et le double embrayage K1/K2 avec une huile DSG/S-Tronic spécifique (pilotage hydraulique et frictions), tandis que le circuit B lubrifie les engrenages et le différentiel avec une huile d'engrenages dédiée. Ces deux huiles ne se mélangent jamais et ne sont pas interchangeables.

La mécatronique est l'organe le plus sollicité. Elle regroupe le calculateur, le bloc hydraulique avec ses tiroirs, une dizaine d'électrovannes (positionneurs et régulateurs de pression) et plusieurs capteurs de température, de vitesse et de position. C'est elle qui dose la pression d'huile (jusqu'à environ 60 bars) pour piloter les embrayages et engager les rapports. Quand un composant de la mécatronique dérive, c'est tout le comportement de la boîte qui se dégrade.

Le double embrayage humide travaille en permanence baigné dans l'huile, ce qui le rend plus endurant qu'un embrayage à sec — mais l'usure des disques de friction reste inévitable avec le temps et le couple élevé du 3.0 TDI.

Les symptômes d'une boîte S-Tronic DL501 défaillante

Une boîte DL501 fatiguée ne lâche presque jamais d'un coup : elle prévient. Voici les signaux à surveiller sur une Audi Q5 3.0 TDI Quattro.

À-coups et passages brutaux

C'est le symptôme numéro un. Le couple moteur est transmis de façon irrégulière ou brutale, particulièrement entre la première et la deuxième vitesse et au démarrage. Ces à-coups trahissent souvent une usure des disques d'embrayage K1/K2 ou une dérive hydraulique de la mécatronique.

Marche arrière lente ou hésitante

Un engagement long, mou ou saccadé de la marche arrière est un indice classique d'un problème de pression hydraulique ou d'usure de l'embrayage K2 (qui gère aussi la marche arrière).

Voyant boîte et mode dégradé

Lorsque la mécatronique détecte une anomalie de pression ou de température, le calculateur peut activer un mode dégradé : limitation du couple, blocage sur un rapport, voire arrêt de la propulsion. Le voyant de boîte ou le témoin PRND s'affiche alors au tableau de bord. La perte de puissance est une sécurité destinée à protéger les composants internes.

Patinage et surchauffe d'huile

Un patinage des embrayages se traduit par un régime moteur qui monte sans accélération franche correspondante. En cas d'usure de l'électrovanne de régulation de température, l'huile peut monter trop haut en température et déclencher une limitation de couple (code P17D800), pouvant aller jusqu'à l'arrêt.

Problème connu : la mécatronique et l'embrayage de la DL501 sur Q5 avant 2012

Sur les Audi Q5 type 8R produites entre 2008 et 2012, la mécatronique de la S-Tronic 7 présente des faiblesses bien documentées. Les symptômes commencent souvent par des à-coups au démarrage ou lors des changements de rapports. La fiche fiabilité de fiches-auto.fr, qui recense 322 témoignages de propriétaires de Q5, place la boîte de vitesses comme le point noir majeur de la motorisation 3.0 TDI, avec 19 cas recensés sur 56 avis.

Les retours terrain sont éloquents. Un propriétaire de Q5 rapporte une panne de boîte survenue à 100 000 km, avec une immobilisation du véhicule pendant environ six semaines pour réparation sous garantie. Un autre témoigne d'un devis de 2 500 € pour le remplacement de la mécatronique, avec en plus la nécessité de remplacer l'embrayage. Sur forum-audi.com, les fils dédiés aux problèmes de S-Tronic sur Q5 accumulent les témoignages de patinage, d'à-coups et de passages en mode dégradé.

Les défauts récurrents signalés par les propriétaires :

• À-coups marqués entre la 1ère et la 2ème vitesse
• Marche arrière lente après stationnement prolongé
• Passage en mode dégradé avec limitation de couple
• Bruit de roulement ou claquement à l'arrière de la boîte (groupe de capteurs)
• Dépôts noirâtres dans l'huile lors du démontage (signe d'usure des frictions)

⚠️ Attention : Rouler durablement avec une boîte qui patine ou se met en défaut accélère l'usure et peut transformer une réparation de mécatronique en remplacement complet de la boîte. Au premier à-coup persistant, faites diagnostiquer la voiture.

Codes défaut typiques de la boîte DL501

Le diagnostic VCDS ou ODIS permet de remonter aux codes défaut précis. Les plus fréquents sur la 0B5 :

Le capteur G676, situé dans la partie arrière du carter (et non dans la mécatronique), lit les vitesses d'arbre via deux roues inductrices. Sa défaillance (codes P179E/P179F) déclenche un message de dysfonctionnement boîte et nécessite l'ouverture complète de l'ensemble. À noter aussi : des à-coups sans aucun code défaut peuvent traduire une dérive hydraulique (tiroirs encrassés, huile dégradée) — d'où l'importance de l'entretien.

Quels véhicules sont concernés par la DL501 0B5 ?

La boîte S-Tronic 7 DL501 équipe de nombreux modèles du groupe Audi à moteur longitudinal. La variante code LGH est spécifique à l'Audi Q5 3.0 TDI Quattro.

💡 Bon à savoir : Le moteur 3.0 TDI du Q5 porte les codes CCWA ou CDUC selon la puissance (240 ou 245 ch). Sur les millésimes 2009-2013, la chaîne de distribution (située à l'arrière du moteur) est un point de vigilance complémentaire à la boîte.

Comment vérifier la compatibilité avec votre Audi Q5 ?

Trois méthodes pour garantir le bon choix de boîte :

1. Relever le code boîte sur le carter — recherchez le code à trois lettres (ici LGH) gravé ou sur l'étiquette de la boîte. C'est l'identifiant le plus fiable.
2. Communiquer votre numéro VIN à un technicien — le VIN permet de remonter à la configuration exacte d'origine.
3. Vérifier la carte grise — la mention de la transmission Quattro et la motorisation 3.0 TDI confirment l'architecture.

Combien coûte une boîte S-Tronic DL501 ? Comparatif des prix

Le budget varie énormément selon la solution retenue. Voici les fourchettes constatées pour une intervention sur la DL501 d'une Q5 3.0 TDI.

À ce budget pièce s'ajoute la main-d'œuvre de montage : comptez 10 à 15 heures pour une dépose/repose complète de la DL501, la boîte pesant environ 140 kg. Un atelier facture généralement entre 800 et 1 500 € de main-d'œuvre selon la région.

💡 Le meilleur rapport qualité/prix : à 770 € TTC avec garantie 2 ans et test sur banc, la boîte S-Tronic 7 DL501 reconditionnée Autoliva se positionne sous le prix d'une mécatronique échange standard tout en livrant un ensemble complet. Pour un chiffrage personnalisé incluant le montage, demandez un devis.

La boîte DL501 reconditionnée : la solution fiable et économique

Face au coût d'une boîte neuve et aux risques d'une occasion non testée, la boîte reconditionnée offre le meilleur compromis fiabilité/budget pour une Q5 3.0 TDI Quattro.

Le processus de reconditionnement

1. Démontage complet de la boîte et de la mécatronique.
2. Inspection détaillée de chaque composant (engrenages, embrayage, bloc hydraulique).
3. Remplacement des pièces d'usure : double embrayage, électrovannes critiques, joints, plaque séparatrice, filtres internes.
4. Nettoyage intégral des canaux et tiroirs du bloc hydraulique.
5. Réassemblage selon les spécifications constructeur.
6. Test sous pression sur banc d'essai avant expédition.

Reconditionné vs. occasion : quelle différence ?

Une boîte ou mécatronique d'occasion provient d'un véhicule démonté en casse, sans aucune garantie sur son kilométrage réel ni sur l'état interne des frictions. Elle peut tomber en panne quelques mois après le montage, vous obligeant à payer une seconde fois 10 à 15 heures de main-d'œuvre. Une boîte reconditionnée, à l'inverse, a vu ses pièces d'usure remplacées par du neuf et a été validée sous pression. La garantie 2 ans couvre le risque, ce qu'aucune occasion ne propose.

Le montage : ce qu'il faut savoir

Étapes principales du montage

1. Mise en sécurité : véhicule sur pont, batterie débranchée, vidange préalable des deux circuits d'huile.
2. Dépose de la boîte : désaccouplement de la transmission Quattro, des arbres et du faisceau mécatronique (boîte ≈ 140 kg, vérin de boîte indispensable).
3. Installation de la boîte reconditionnée : repose, raccordement hydraulique et électrique, serrages au couple.
4. Remplissage et mise à niveau : huiles homologuées, contrôle de la température de niveau.
5. Adaptation et apprentissage : réglages de base des positionneurs, adaptation des points de patinage (kiss points) K1/K2 via VCDS/ODIS, calibrage du sélecteur, essai routier.

Conseils post-montage

Profitez de la dépose pour remplacer le volant moteur bimasse si le véhicule dépasse 150 000 km (durée de vie typique), afin d'éviter une seconde intervention. Après montage, un essai routier urbain et extra-urbain est nécessaire pour stabiliser les lois d'embrayage et de passage.

💡 Bon à savoir : Le montage d'une DL501 n'est pas un « plug and play ». L'adaptation électronique via valise diagnostic est obligatoire pour que la boîte fonctionne correctement. Confiez l'opération à un atelier équipé VCDS ou ODIS.

Guides par modèle : trouvez la solution pour votre véhicule

Ce guide pilier est complété par quatre articles spécialisés sur la boîte DL501 de l'Audi Q5 3.0 TDI Quattro :

• Mécatronique DL501 0B5 : symptômes et codes défaut — diagnostic des électrovannes, codes P17D400/P179E, procédure VCDS.
• Double embrayage et volant bimasse de la DL501 — usure K1/K2, patinage, durée de vie et remplacement conjoint.
• Vidange et entretien de la S-Tronic DL501 — double circuit d'huile, références, périodicité 60 000 km.
• Prix de la boîte DL501 : reconditionnée, occasion ou neuve ? — comparatif détaillé toutes solutions chiffrées.

Vous cherchez plus largement une boîte automatique Audi Q5 3.0 TDI S-Tronic 7 ? Consultez aussi notre guide complémentaire sur cette transmission. Et si votre panne concerne une mécatronique de boîte DSG transversale, lisez notre dossier Mécatronique DSG7 DQ200 : diagnostic, prix et remplacement.

FAQ

Combien coûte une boîte S-Tronic DL501 reconditionnée pour Audi Q5 ?

Une boîte S-Tronic 7 DL501 reconditionnée pour Audi Q5 3.0 TDI Quattro (code LGH) coûte 770 € TTC chez Autoliva, avec une garantie de 2 ans et une livraison en 48-72h. Le paiement en plusieurs fois est disponible. À ce tarif s'ajoute la main-d'œuvre de montage (10-15h).

Comment savoir si la boîte DL501 de mon Q5 est en panne ?

Les signes principaux sont : des à-coups entre la 1ère et la 2ème vitesse, une marche arrière lente, le passage en mode dégradé avec voyant boîte, et un patinage (régime qui monte sans accélération). Un diagnostic VCDS révèle les codes (P17D400, P179E, etc.).

Quelle garantie sur une boîte DL501 reconditionnée ?

Autoliva garantit ses boîtes S-Tronic DL501 reconditionnées pendant 2 ans. Chaque boîte est démontée, ses pièces d'usure remplacées par du neuf, puis testée sous pression sur banc d'essai avant expédition.

Le code boîte LGH est-il important pour la compatibilité ?

Oui. Le code LGH identifie la variante exacte de la DL501 montée sur certaines Audi Q5 3.0 TDI Quattro. Il garantit une compatibilité parfaite, bien plus fiable que la simple désignation « S-Tronic 7 ». Relevez-le sur le carter ou communiquez votre VIN.

Faut-il reprogrammer la boîte après remplacement ?

Oui. Le montage d'une DL501 exige une adaptation électronique obligatoire via VCDS ou ODIS : réglages de base, adaptation des points de patinage K1/K2 et essai routier. Sans cette étape, la boîte ne fonctionne pas correctement.

Peut-on rouler avec une S-Tronic DL501 qui patine ?

Non, ce n'est pas recommandé. Rouler avec une boîte qui patine ou en mode dégradé accélère l'usure des disques et peut transformer une réparation de mécatronique en remplacement complet. Faites diagnostiquer le véhicule dès les premiers à-coups persistants.

Quelle différence entre une boîte reconditionnée et une boîte d'occasion ?

Une boîte d'occasion provient d'une casse, sans garantie sur son état ni son kilométrage. Une boîte reconditionnée a ses pièces d'usure remplacées par du neuf et est testée sous pression, avec une garantie 2 ans. Le surcoût se rentabilise en évitant une seconde dépose (10-15h de main-d'œuvre).
