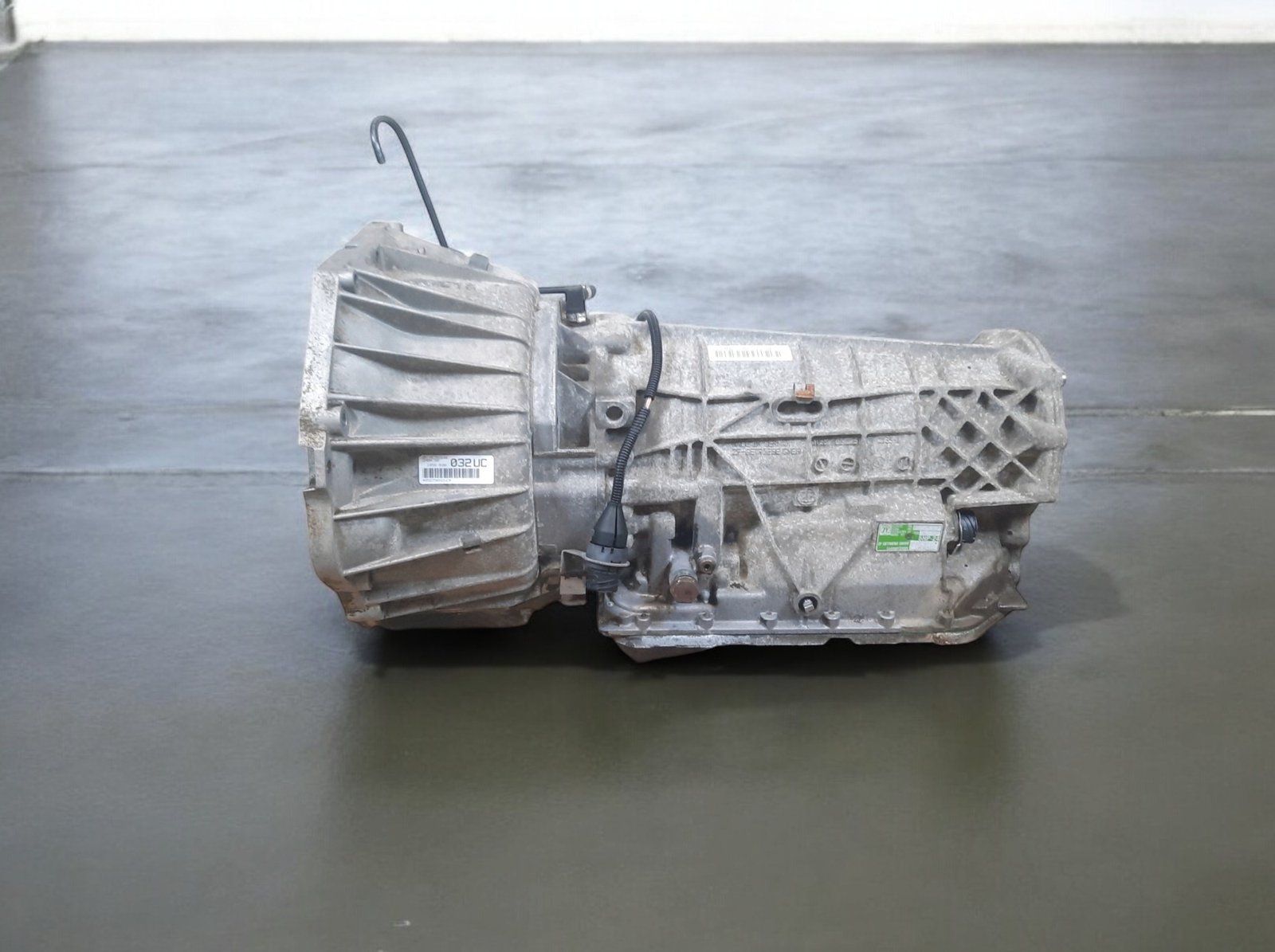

La boîte de vitesses Range Rover L322 4.4 V8 est une transmission automatique ZF 5HP24 à 5 rapports, montée exclusivement sur les Range Rover III produits de 2002 à 2005 avec le moteur essence d'origine BMW M62B44 de 286 ch. C'est une boîte robuste sur le papier, mais le poids du véhicule (près de 2,5 tonnes), le couple de 440 Nm et un entretien souvent négligé en font l'un des organes les plus coûteux à remplacer sur ce modèle. Ce guide complet couvre les symptômes de panne, le fameux message « Trans Failsafe Prog », les références OEM TGD000150, les prix de remplacement et la solution de l'échange standard reconditionné.
Qu'est-ce que la boîte ZF 5HP24 du Range Rover L322 ?
La ZF 5HP24 est une transmission automatique à 5 rapports avec convertisseur de couple, développée par l'équipementier allemand ZF Friedrichshafen. On la retrouve sur de nombreuses berlines et SUV premium des années 1996-2005 : BMW 540i et 740i, X5 4.4i, Jaguar XJ8 et XK8, Audi A8. Sur le Range Rover L322, elle est accouplée au V8 essence BMW M62B44 (4 398 cm³, 286 ch à 5 400 tr/min, 440 Nm dès 3 600 tr/min) — un héritage direct de l'ère BMW chez Land Rover.
La boîte est pilotée électroniquement par un calculateur EAT (Electronic Automatic Transmission) qui gère les passages de rapports, le mode Steptronic semi-manuel et les stratégies d'adaptation. En sortie, elle est accouplée à la boîte de transfert New Venture NV225 à deux gammes et différentiel central Torsen, qui répartit le couple vers les ponts avant et arrière.
💡 Bon à savoir : la 5HP24 du L322 est une variante unique — la référence ZF 1058 000 032. Son carter principal et son arbre de sortie sont spécifiques à l'interface avec la boîte de transfert NV225. Une 5HP24 prélevée sur une BMW 540i ou une Jaguar XJ8 ne se monte pas sur un Range Rover L322, même si la mécanique interne est très proche.
Attention à ne pas confondre : à partir du restylage de 2005, le L322 4.4 reçoit le V8 Jaguar AJ41 et passe à la boîte ZF 6HP26 à 6 rapports. Si votre L322 est un millésime 2006 ou plus, ce n'est pas une 5HP24 — consultez plutôt notre guide de la boîte ZF 6HP26, techniquement très proche de celle des facelift.
Les symptômes d'une boîte de vitesses défaillante sur L322 4.4 V8
À-coups à l'engagement de D ou R
Le symptôme le plus fréquemment rapporté : un délai d'une à deux secondes au passage en Drive ou en Reverse, suivi d'un engagement brutal, avec un « clonk » qui s'aggrave à chaud. La cause se situe le plus souvent dans le corps de vanne (valve body) : les accumulateurs des embrayages A et C, qui amortissent l'engagement des rapports, perdent leur efficacité, ou les électrovannes de pression EDS1 et EDS5 ne modulent plus correctement.
Patinage et glissement des rapports
La boîte monte dans les tours sans que la vitesse augmente proportionnellement, surtout à chaud. C'est le signe d'embrayages internes usés ou d'une pression hydraulique insuffisante — joint torique fendu, pompe fatiguée ou huile dégradée. Un patinage qui persiste détruit rapidement les disques de friction par surchauffe.
Broutement du convertisseur de couple
Une vibration sourde entre 60 et 100 km/h, en charge légère, sur le rapport supérieur : c'est le « shudder » typique de l'embrayage de pontage du convertisseur de couple, usé par une huile vieillissante. Sur le L322 4.4 V8, ce broutement est souvent le premier signal d'alerte, des milliers de kilomètres avant la panne franche.
Message « Trans Failsafe Prog » au tableau de bord
La boîte se bloque en mode dégradé : le calculateur sélectionne le 5e rapport uniquement (mode « limp home »), les passages deviennent impossibles et le message Trans Failsafe Prog s'affiche. Les causes vont du simple capteur de position XYZ défaillant (code P0705) à la casse mécanique interne. Nous y consacrons un guide complet du Trans Failsafe Prog sur L322.
Problème connu : le joint torique fendu de l'embrayage A
C'est LA panne emblématique de la ZF 5HP24 sur le Range Rover L322, abondamment documentée sur les forums spécialisés. Selon les spécialistes du forum FullFatRR, plus de la moitié des 5HP24 déposées pour reconditionnement le sont à cause de ce scénario précis :
- Le roulement axial situé entre le moyeu de l'embrayage B et le tambour de l'embrayage C s'use et prend du jeu ;
- Ce jeu permet à l'arbre d'entrée de coulisser axialement dans le tambour de l'embrayage B ;
- Le joint torique d'étanchéité de l'embrayage A finit par se fendre ;
- À froid, la pompe à huile compense la fuite. À chaud, la viscosité de l'huile chute, la fuite devient trop importante, l'embrayage A patine ;
- Le calculateur détecte le glissement et bascule en mode secours : l'embrayage A servant aux rapports 1 à 4, seul le 5e rapport reste disponible pour « rentrer à la maison ».
Le tableau typique : le défaut apparaît uniquement moteur chaud, après 20-30 minutes de route, puis disparaît au redémarrage à froid — avant de devenir permanent. Sur le forum FullFatRR, un propriétaire de L322 4.4 V8 de 2002 décrit exactement cette progression à environ 240 000 km : « when you select drive or reverse, within a second or two it engages with a bit of a thud/snatch […] worse when it's hot » (« quand on engage D ou R, l'engagement se fait une à deux secondes plus tard avec un à-coup brutal, pire à chaud »). Diagnostic final après expertise : corps de vanne non conforme, remplacé — véhicule redevenu « absolutely spot on ».
⚠️ Attention : la réparation du joint torique et du roulement impose la dépose complète et le démontage intégral de la boîte. Ce n'est pas une intervention « carter ouvert » — c'est précisément pour cela que l'échange standard reconditionné est souvent plus rationnel qu'une réparation à l'aveugle.
Quels véhicules sont concernés ?
La compatibilité de cette transmission est très ciblée :
| Marque | Modèle | Années | Motorisation | Boîte |
|---|---|---|---|---|
| Land Rover | Range Rover III (L322) | 2002-2005 | 4.4 V8 essence M62B44, 286 ch | ZF 5HP24 (réf. 1058 000 032) |
Les autres motorisations du L322 utilisent des boîtes différentes : le 3.0 TD6 diesel reçoit une GM 5L40-E, et les modèles à partir de 2005-2006 (4.4 AJ41, 4.2 Supercharged, 3.6 TDV8) passent à la ZF 6HP26.
💡 Bon à savoir : pour lever tout doute, vérifiez l'année modèle sur la carte grise (champ B), la motorisation (4.4 essence = M62 jusqu'au millésime 2005) et idéalement la référence frappée sur la boîte d'origine. Notre équipe valide systématiquement la compatibilité par VIN avant expédition.
Comment vérifier la compatibilité avec votre véhicule ?
Trois méthodes fiables, par ordre de certitude :
- Relever la référence OEM sur l'étiquette ou la frappe à froid du carter de la boîte d'origine (véhicule sur pont) ;
- Communiquer le numéro VIN (17 caractères, visible en bas du pare-brise et sur la carte grise champ E) à un technicien, qui retrouve la transmission montée en usine ;
- Croiser année + moteur : un L322 essence 4.4 immatriculé entre 2002 et 2005 avec le M62B44 est équipé de la 5HP24.
Les références Land Rover associées à cette boîte :
Combien coûte une boîte de vitesses Range Rover L322 4.4 V8 ? Comparatif des prix
| Référence | Format |
|---|---|
| TGD000150 | Référence principale Land Rover (boîte complète) |
| TGD000150E | Variante échange standard |
| TGD000150R | Variante reconditionnée |
| ZF 1058 000 032 | Référence interne ZF de la variante L322 |
Le marché offre quatre grandes options, avec des écarts de prix et de risque très significatifs :
| Solution | Prix pièce | Garantie | Délai | Avantages | Inconvénients |
|---|---|---|---|---|---|
| Réparation spécialisée | Variable selon panne | Variable | 2-4 semaines | Pertinent si seul le corps de vanne est en cause | Diagnostic incertain ; si l'intérieur est touché, dépose complète obligatoire |
| Occasion (casse auto) | 600 – 1 200 € | 14 jours à 3 mois | 3-7 jours | Prix d'appel bas | Boîte de 20 ans, usure inconnue, joint torique potentiellement en fin de vie |
| Reconditionnée (Car Parts France) | 1 490 € TTC | 2 ans | Expédition rapide | Roulement et joints remplacés à neuf, testée sur banc | Investissement supérieur à l'occasion |
| Neuf / échange standard constructeur | 4 000 – 7 000 € | 2 ans | 2-6 semaines | Pièce d'origine | Prix prohibitif, disponibilité aléatoire sur une boîte arrêtée |
Ajoutez la main-d'œuvre de dépose/repose : comptez 6 à 10 heures de travail selon les ateliers, soit environ 500 à 900 € au tarif horaire moyen de 75-90 €.
💡 Le meilleur rapport qualité/prix : à 1 490 € TTC garantie 2 ans, la boîte reconditionnée coûte à peine plus cher qu'une occasion à 1 000 € garantie 3 mois — pour une transmission dont le point faible connu (roulement axial + joint torique) a justement été traité. Demandez un devis personnalisé avec votre VIN pour valider la compatibilité. Le détail complet des budgets est dans notre comparatif de prix boîte L322.
Boîte ZF 5HP24 reconditionnée : la solution fiable et économique
La boîte de vitesses ZF 5HP24 reconditionnée pour Range Rover L322 4.4 V8 proposée par Car Parts France est une transmission en échange standard, livrée prête à monter, au prix de 1 490 € TTC (payable en 3 fois, soit 496,67 €/mois), garantie 2 ans.
Le processus de reconditionnement
- Démontage complet de la transmission jusqu'au dernier composant ;
- Inspection des tambours d'embrayage, du train épicycloïdal, de la pompe et du convertisseur ;
- Remplacement systématique des pièces d'usure : disques de friction, joints (dont le fameux joint torique de l'embrayage A), roulements (dont le roulement axial B/C), bagues d'étanchéité ;
- Contrôle et remise à niveau du corps de vanne : électrovannes EDS testées, accumulateurs vérifiés ;
- Réassemblage aux couples constructeur puis test sur banc d'essai simulant les pressions et les passages de rapports.
Reconditionné vs occasion : quelle différence ?
Une boîte d'occasion sortie de casse a le même âge que la vôtre — 20 ans et plus — et son roulement axial a accumulé le même kilométrage. Statistiquement, vous remontez une pièce qui présente le même mode de défaillance que celle que vous venez de déposer. Le reconditionnement traite précisément ces points d'usure : c'est la différence entre repartir pour 30 000 km ou pour 150 000 km. Pour un véhicule que l'on garde, l'équation penche nettement vers le reconditionné.
Le montage : ce qu'il faut savoir
Étapes principales du remplacement
- Mise en sécurité : véhicule sur pont, batterie débranchée, vidange de la transmission ;
- Dépose des périphériques : ligne d'échappement, arbres de transmission, traverse, faisceau et connecteur de boîte ;
- Désaccouplement de la boîte de transfert NV225, puis dépose de l'ensemble boîte + convertisseur (l'ensemble pèse plus de 100 kg — pont et vérin de boîte obligatoires) ;
- Repose de la boîte reconditionnée, raccordement du refroidisseur d'huile (à rincer ou remplacer impérativement), du faisceau et du sélecteur ;
- Remplissage à l'huile ZF LifeguardFluid 5 (norme ATF LT71141) avec contrôle du niveau moteur tournant, huile entre 30 et 35 °C ;
- Effacement des codes défaut et réinitialisation des adaptations du calculateur EAT à la valise diagnostic, suivi d'un roulage d'adaptation.
Conseils post-montage
- Rincez ou remplacez le refroidisseur d'huile : des débris de l'ancienne boîte y stagnent et peuvent contaminer — voire boucher — le circuit de la boîte neuve. C'est la première cause de re-panne prématurée.
- Contrôlez le convertisseur, le faisceau (l'huile remonte parfois par capillarité dans le connecteur jusqu'au calculateur) et le câble de sélecteur.
- Vérifiez le niveau d'huile à température exacte : un niveau approximatif suffit à provoquer patinage et passage en mode secours.
- Effectuez le roulage d'adaptation : accélérations progressives et décélérations sans freinage pour que le calculateur réapprenne les points de passage.
💡 Bon à savoir : aucune programmation n'est nécessaire sur cette boîte — le calculateur EAT d'origine reste en place. Seule la remise à zéro des adaptations à la valise est recommandée pour profiter immédiatement de passages doux. La procédure de vidange détaillée figure dans notre guide de vidange de la ZF 5HP24.
Guides thématiques : approfondir chaque sujet
- Trans Failsafe Prog sur Range Rover L322 : causes et solutions — Le diagnostic pas à pas du mode secours : codes P0705 et P1845, capteur XYZ, tension batterie et pannes internes.
- Corps de vanne et convertisseur ZF 5HP24 : réparer ou remplacer ? — À-coups, broutement, électrovannes EDS : quand la réparation partielle suffit et quand elle ne suffit plus.
- Vidange de la boîte automatique ZF 5HP24 du L322 : huile et procédure — Le mythe de la boîte « à vie », l'huile LifeguardFluid 5, les quantités et la méthode de mise à niveau.
- Prix d'une boîte de vitesses Range Rover L322 4.4 V8 : le comparatif budget — Occasion, réparation, reconditionné, neuf : tous les chiffres, main-d'œuvre comprise.
Ces guides peuvent aussi vous intéresser
- Moteur Range Rover L322 4.4 V8 M62B44 : prix et diagnostic — Le guide complet du V8 essence accouplé à cette boîte : chaîne de distribution, VANOS, échange standard.
- Chaîne de distribution Range Rover L322 4.4 V8 M62 — Les patins cassants après 150 000 km, le cliquetis à froid et les codes défaut associés.
- Boîte de transfert Range Rover L322 facelift TDV8 — Pour les L322 restylés : pannes et prix de la boîte de transfert.
Boîte de vitesses automatique reconditionnée ZF 5HP24 pour Range Rover L322 4.4 V8
1490,00 € TTCsoit 3x 496,67 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une boîte de vitesses Range Rover L322 4.4 V8 reconditionnée ?
La boîte ZF 5HP24 reconditionnée pour Range Rover L322 4.4 V8 coûte 1 490 € TTC chez Car Parts France, avec une garantie de 2 ans et un paiement possible en 3 fois (496,67 €/mois). Comptez en plus 500 à 900 € de main-d'œuvre pour la dépose/repose en atelier.
Quelle garantie sur une boîte ZF 5HP24 reconditionnée ?
Car Parts France garantit ses boîtes de vitesses reconditionnées pendant 2 ans. Chaque transmission est testée sur banc d'essai avant expédition, avec roulements, joints et disques de friction remplacés à neuf.
Comment savoir si la boîte de mon Range Rover L322 est en panne ?
Quatre signes typiques : à-coups brutaux à l'engagement de D ou R (surtout à chaud), patinage des rapports, broutement/vibration du convertisseur entre 60 et 100 km/h, et l'affichage du message « Trans Failsafe Prog » avec blocage en 5e. Un seul de ces symptômes justifie un diagnostic immédiat.
La boîte 5HP24 d'une BMW 540i est-elle compatible avec mon L322 ?
Non. Seule la variante ZF 1058 000 032 se monte sur le L322, car son carter et son arbre de sortie sont spécifiques à l'interface avec la boîte de transfert NV225. Les 5HP24 de BMW, Jaguar ou Audi sont mécaniquement proches mais physiquement incompatibles.
Peut-on rouler avec le message « Trans Failsafe Prog » ?
Sur de courtes distances uniquement : le mode secours bloque la boîte en 5e pour vous permettre de rentrer. Rouler durablement ainsi fait patiner les embrayages à chaque démarrage et surchauffe l'huile, ce qui aggrave les dégâts internes et peut transformer une réparation partielle en remplacement complet.
Mon L322 4.4 de 2006 a-t-il la même boîte ?
Non. À partir du restylage 2005-2006, le L322 4.4 reçoit le V8 Jaguar AJ41 accouplé à la boîte ZF 6HP26 à 6 rapports, totalement différente. La 5HP24 ne concerne que les 4.4 V8 BMW M62B44 de 2002 à 2005. Vérifiez l'année modèle et la motorisation avant toute commande.
Faut-il reprogrammer le calculateur après remplacement de la boîte ?
Aucune programmation n'est nécessaire : le calculateur EAT d'origine reste en place. Il est en revanche recommandé d'effacer les codes défaut, de réinitialiser les adaptations à la valise diagnostic et d'effectuer un roulage d'adaptation pour des passages de rapports immédiatement doux.
Quelle huile pour la boîte automatique du Range Rover L322 4.4 V8 ?
La ZF 5HP24 exige l'huile ZF LifeguardFluid 5, conforme à la norme ATF LT71141. Une vidange complète demande environ 7 litres, avec mise à niveau moteur tournant et huile entre 30 et 35 °C. N'utilisez jamais une ATF générique non conforme.
