Getriebe Range Rover L322 4.4 V8: vollständiger Leitfaden ZF 5HP24

Das Getriebe Range Rover L322 4.4 V8 ist ein automatisches Getriebe ZF 5HP24 mit 5 Gängen, das ausschließlich auf den Range Rover III gebaut zwischen 2002 und 2005 mit dem BMW M62B44 Benzinmotor von 286 PS montiert ist. Es ist ein robustes Getriebe auf dem Papier, aber das Gewicht des Fahrzeugs (nahezu 2,5 Tonnen), das Drehmoment von 440 Nm und eine oft vernachlässigte Wartung machen es zu einem der teuersten Teile zum Austausch bei diesem Modell. Dieser vollständige Leitfaden behandelt die Ausfallsymptome, die berühmte Nachricht "Trans Failsafe Prog", die OEM-Referenzen TGD000150, die Austauschpreise und die Lösung des generalüberholten Austauschs.

Was ist das ZF 5HP24 Getriebe des Range Rover L322?

Die ZF 5HP24 ist ein automatisches Getriebe mit 5 Gängen mit Drehmomentwandler, entwickelt von dem deutschen Zulieferer ZF Friedrichshafen. Sie findet sich in zahlreichen Premium-Limousinen und SUVs der Jahre 1996-2005: BMW 540i und 740i, X5 4.4i, Jaguar XJ8 und XK8, Audi A8. Im Range Rover L322 ist sie mit dem BMW M62B44 V8 Benzinmotor (4.398 cm³, 286 PS bei 5.400 U/min, 440 Nm ab 3.600 U/min) gekoppelt — ein direktes Erbe der BMW-Ära bei Land Rover.

Das Getriebe wird elektronisch von einem EAT (Electronic Automatic Transmission) Steuergerät gesteuert, das die Gangwechsel, den semi-manuellen Steptronic-Modus und die Anpassungsstrategien verwaltet. Ausgangsseitig ist es mit dem New Venture NV225 Verteilergetriebe mit zwei Bereichen und dem Torsen-Mitteldifferential gekoppelt, das das Drehmoment auf die Vorder- und Hinterachsen verteilt.

💡 Gut zu wissen: Die 5HP24 des L322 ist eine einzigartige Variante — die ZF-Referenz 1058 000 032. Ihr Hauptgehäuse und ihre Abtriebsachse sind spezifisch für die Schnittstelle mit dem NV225 Verteilergetriebe. Eine 5HP24 von einem BMW 540i oder Jaguar XJ8 passt nicht auf einen Range Rover L322, auch wenn die interne Mechanik sehr nahe ist.

Vorsicht: Ab dem Facelift 2005 erhält der L322 4.4 den Jaguar AJ41 V8 und wechselt zum ZF 6HP26 Getriebe mit 6 Gängen. Wenn Ihr L322 ein Modelljahr 2006 oder neuer ist, ist es kein 5HP24 — konsultieren Sie stattdessen unseren Leitfaden zum ZF 6HP26 Getriebe, das technisch sehr nah am Facelift-Modell ist.

Die Symptome eines defekten Getriebes im L322 4.4 V8

Ruckeln beim Einlegen von D oder R

Das häufigste berichtete Symptom: eine Verzögerung von ein bis zwei Sekunden beim Wechsel in den Drive oder Reverse, gefolgt von einem ruckartigen Einschalten, mit einem "Klack", das sich bei Heizbetrieb verschärft. Die Ursache liegt meist im Ventilkörper: Die Akkumulatoren der Kupplungen A und C, die das Einrasten der Gänge dämpfen, verlieren ihre Effektivität oder die Druckventile EDS1 und EDS5 modulieren nicht mehr korrekt.

Durchrutschen und Rutschen der Gänge

Das Getriebe dreht hoch, ohne dass die Geschwindigkeit proportional ansteigt, besonders im Warmzustand. Dies ist ein Zeichen für abgenutzte interne Kupplungen oder unzureichenden Hydraulikdruck — rissige Dichtungen, ermüdete Pumpen oder degradierte Öle. Anhaltendes Rutschen zerstört schnell die Reibscheiben durch Überhitzung.

Ruckeln des Drehmomentwandlers

Eine dumpfe Vibration zwischen 60 und 100 km/h bei leichter Last im oberen Gang: dies ist das typische "Shudder" der Bypass-Kupplung des Drehmomentwandlers, verschlissen durch abgenutztes Öl. Beim L322 4.4 V8 ist dieses Ruckeln oft das erste Warnsignal, tausende Kilometer vor einem klaren Defekt.

Nachricht „Trans Failsafe Prog“ im Armaturenbrett

Das Getriebe schaltet in einen Notmodus: Das Steuergerät wählt nur den 5. Gang ("Limp Home"-Modus), die Gangwechsel werden unmöglich und die Nachricht Trans Failsafe Prog erscheint. Die Ursachen reichen von einem einfachen defekten XYZ-Positionssensor (Fehlercode P0705) bis hin zu einem internen mechanischen Bruch. Wir haben einen vollständigen Leitfaden zum Trans Failsafe Prog im L322.

Bekanntes Problem: Der rissige Dichtungsring der Kupplung A

Dies ist der emblematische Defekt der ZF 5HP24 im Range Rover L322, umfangreich dokumentiert in spezialisierten Foren. Laut den Fachleuten im Forum FullFatRR werden mehr als die Hälfte der 5HP24, die zum Überholen entfernt werden, wegen diesem spezifischen Szenario abgebaut:

• Das Axiallager zwischen dem Kupplungsgehäuse B und dem Kupplungsgehäuse C nutzt sich ab und es entsteht Spiel;
• Dieses Spiel erlaubt es der Eingangsachse, axial im Kupplungsgehäuse B zu gleiten;
• Der Dichtungsring der Kupplung A reißt schließlich;
• Im kalten Zustand kompensiert die Ölpumpe das Leck. Im heißen Zustand sinkt die Viskosität des Öls, das Leck wird zu groß, die Kupplung A rutscht;
• Das Steuergerät erkennt das Rutschen und wechselt in den Notmodus: da die Kupplung A für die Gänge 1 bis 4 verantwortlich ist, bleibt nur der 5. Gang verfügbar, um nach Hause zu kommen.

Die typische Tabelle: der Fehler tritt nur bei warmem Motor auf, nach 20-30 Minuten Fahrt, und verschwindet nach einem Kaltstart — bevor er dauerhaft wird. Im Forum FullFatRR beschreibt ein Eigentümer eines L322 4.4 V8 von 2002 genau diesen Verlauf bei etwa 240.000 km: „Wenn Sie Drive oder Reverse auswählen, tritt innerhalb von ein oder zwei Sekunden ein ruckartiges Einschalten auf […] schlechter, wenn es heiß ist“. Enddiagnose nach Expertise: nicht konformer Ventilkörper, ausgetauscht — das Fahrzeug wurde wieder "absolut einwandfrei".

⚠️ Achtung: Die Reparatur des Dichtungsrings und des Lagers erfordert den vollständigen Ausbau und die vollständige Demontage des Getriebes. Es ist kein "offene Gehäuse"-Eingriff — genau deshalb ist der generalüberholte Austausch oft rationaler als eine blind durchgeführte Reparatur.

Welche Fahrzeuge sind betroffen?

Die Kompatibilität dieses Getriebes ist sehr spezifisch:

Die anderen Motorisierungen des L322 verwenden unterschiedliche Getriebe: der 3.0 TD6 Diesel erhält ein GM 5L40-E, und die Modelle ab 2005-2006 (4.4 AJ41, 4.2 Supercharged, 3.6 TDV8) wechseln zum ZF 6HP26.

💡 Gut zu wissen: Um jegliche Zweifel auszuräumen, überprüfen Sie das Modelljahr auf dem Fahrzeugbrief (Feld B), die Motorisierung (4.4 Benzin = M62 bis Modelljahr 2005) und idealerweise die Referenz auf dem ursprünglichen Getriebe. Unser Team überprüft systematisch die Kompatibilität anhand der VIN vor dem Versand.

Wie überprüfe ich die Kompatibilität mit meinem Fahrzeug?

Drei zuverlässige Methoden, in Reihenfolge der Sicherheit:

1. OEM-Referenz ablesen auf dem Etikett oder der Prägung des ursprünglichen Getriebes (Fahrzeug auf einer Hebebühne);
2. VIN-Nummer mitteilen (17 Zeichen, sichtbar unten in der Windschutzscheibe und auf dem Fahrzeugbrief Feld E) an einen Techniker, der das werkseitig verbaute Getriebe findet;
3. Jahr + Motor kombinieren: ein L322 Benzin 4.4, das zwischen 2002 und 2005 immatrikuliert ist und den M62B44 hat, ist mit der 5HP24 ausgestattet.

Die Land Rover Referenzen, die mit diesem Getriebe verbunden sind:

Was kostet ein Getriebe Range Rover L322 4.4 V8? Preisvergleich

Der Markt bietet vier große Optionen, mit sehr unterschiedlichen Preis- und Risikounterschieden:

Fügen Sie die Arbeitskosten für Aus- und Einbau hinzu: rechnen Sie mit 6 bis 10 Stunden Arbeit, abhängig von den Werkstätten, also etwa 500 bis 900 € zu einem durchschnittlichen Stundensatz von 75-90 €.

💡 Das beste Preis-Leistungs-Verhältnis: Für 1.490 € inkl. MwSt. mit 2 Jahren Garantie kostet das generalüberholte Getriebe kaum mehr als ein gebrauchtes bei 1.000 € mit 3 Monaten Garantie — für ein Getriebe, dessen bekanntes Schwachstelle (Axiallager + Dichtungsring) eben behandelt wurde. Fordern Sie ein individuelles Angebot an mit Ihrer VIN, um die Kompatibilität zu bestätigen. Eine ausführliche Budgetübersicht finden Sie in unserem Preisvergleich für das L322-Getriebe.

Generalüberholtes ZF 5HP24 Getriebe: die zuverlässige und wirtschaftliche Lösung

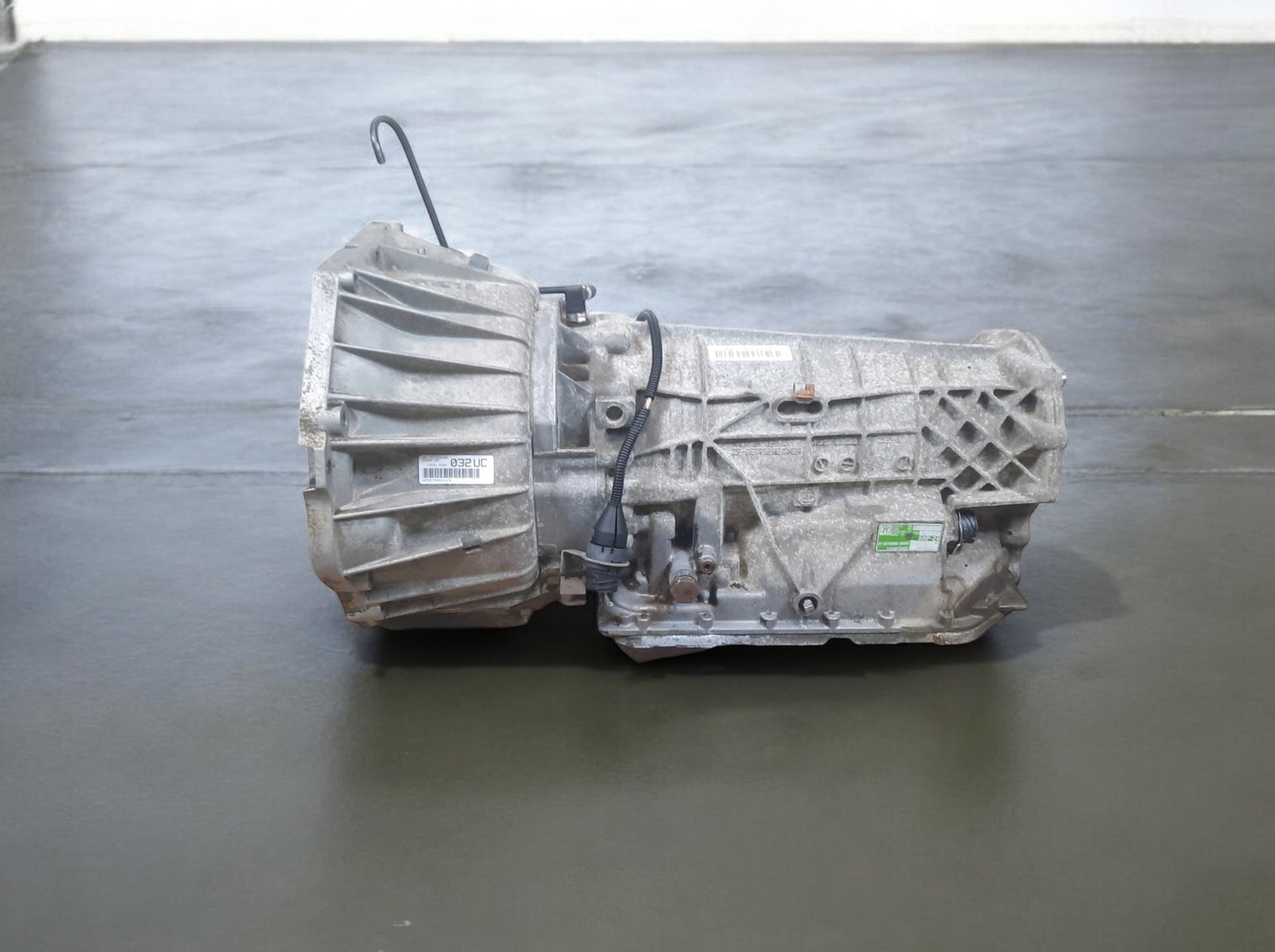

Das generalüberholte ZF 5HP24 Getriebe für Range Rover L322 4.4 V8, angeboten von Car Parts France, ist ein Austauschgetriebe, das bereit zum Einbau geliefert wird, zum Preis von 1.490 € inkl. MwSt. (in 3 Raten zahlbar, also 496,67 €/Monat), mit 2 Jahren Garantie.

Der Prozess der Generalüberholung

1. Vollständige Demontage des Getriebes bis zur letzten Komponente;
2. Inspektion der Kupplungstrommeln, des Planetengetriebes, der Pumpe und des Wandlers;
3. Systematischer Austausch von Verschleißteilen: Reibscheiben, Dichtungen (einschließlich des berühmten Dichtungsrings der Kupplung A), Lager (einschließlich des axialen Lagers B/C), Dichtungsringe;
4. Überprüfung und Anpassung des Ventilkörpers: EDS-Ventile getestet, Akkumulatoren überprüft;
5. Wiederzusammenbau nach Herstellerangaben und Test auf dem Prüfstand, der die Drücke und Gangwechsel simuliert.

Generalüberholt vs. gebraucht: was ist der Unterschied?

Ein gebrauchtes Getriebe von einer Schrottstelle hat das gleiche Alter wie Ihres — 20 Jahre und mehr — und sein Axiallager hat den gleichen Kilometerstand erreicht. Statistisch gesehen setzen Sie ein Teil wieder ein, das das gleiche Ausfallverhalten aufweist wie das, das Sie gerade entfernt haben. Die Generalüberholung behandelt genau diese Verschleißpunkte: das ist der Unterschied zwischen 30.000 km und 150.000 km. Für ein Fahrzeug, das man behalten möchte, tendiert die Gleichung deutlich zur generalüberholten Variante.

Der Einbau: was Sie wissen sollten

Hauptschritte beim Austausch

1. Sicherheit herstellen: Fahrzeug auf einer Hebebühne, Batterie abgeklemmt, Getriebeölwechsel;
2. Demontage der Peripheriegeräte: Abgasanlage, Antriebswellen, Verstrebungen, Kabelbaum und Getriebeanschluss;
3. Trennen des NV225 Verteilergetriebes und dann Demontage des Gesamtgetriebes + Wandlers (das Gesamtgewicht beträgt über 100 kg — Hebebühne und Getriebeheber sind zwingend erforderlich);
4. Einbau des generalüberholten Getriebes, Anschluss des Ölkühlers (unbedingt spülen oder ersetzen), des Kabelbaums und des Schalters;
5. Nachfüllen mit ZF LifeguardFluid 5 (Norm ATF LT71141) mit Kontrolle des Niveaus bei laufendem Motor, Öl zwischen 30 und 35 °C;
6. Fehlercodes löschen und Anpassungen des EAT Steuergeräts mit dem Diagnosegerät zurücksetzen, gefolgt von einer Anpassungsfahrt.

Tipps nach der Montage

• Ölkühler spülen oder ersetzen: Rückstände des alten Getriebes stagnieren dort und können den Kreislauf des neuen Getriebes kontaminieren — oder sogar verstopfen. Dies ist die häufigste Ursache für vorzeitiges Versagen.
• Überprüfen Sie den Wandler, den Kabelbaum (Öl kann manchmal durch Kapillarwirkung im Anschluss bis zum Steuergerät gelangen) und das Schaltersystem.
• Überprüfen Sie den Ölstand bei exakter Temperatur: Eine ungefähre Füllmenge führt zu Rutschen und Notbetrieb.
• Führen Sie die Anpassungsfahrt durch: langsame Beschleunigungen und Verzögerungen ohne Bremsen, damit das Steuergerät die Gangwechselpunkte neu erlernt.

💡 Gut zu wissen: Keine Programmierung ist für dieses Getriebe erforderlich — das originale EAT-Steuergerät bleibt bestehen. Lediglich das Zurücksetzen der Anpassungen mit dem Diagnosegerät wird empfohlen, um sofort sanfte Gangwechsel zu genießen. Die detaillierte Ablaufbeschreibung zum Ölwechsel finden Sie in unserem Ölwechsel-Leitfaden für die ZF 5HP24.

Themenleitfäden: jeden Aspekt vertiefen

• Trans Failsafe Prog im Range Rover L322: Ursachen und Lösungen — Schritt-für-Schritt-Diagnose des Notbetriebs: Fehlercodes P0705 und P1845, XYZ-Sensor, Batteriespannung und interne Fehler.
• Ventilkörper und Wandler ZF 5HP24: reparieren oder ersetzen? — Ruckeln, Ruckeln, EDS-Ventile: wann reicht eine Teilreparatur und wann nicht mehr.
• Ölwechsel im automatischen Getriebe ZF 5HP24 des L322: Öl und Verfahren — Der Mythos des "lebenslangen" Getriebes, LifeguardFluid 5-Öl, die Mengen und die Nachfüllmethode.
• Preis eines Getriebes Range Rover L322 4.4 V8: Budgetvergleich — Gebraucht, Reparatur, Generalüberholt, Neu: alle Zahlen, Arbeitskosten inklusive.

Diese Leitfäden könnten Sie ebenfalls interessieren

• Range Rover L322 4.4 V8 M62-Motor: Preis und Diagnose — Der umfassende Leitfaden zum Benzin-V8, der mit diesem Getriebe gekoppelt ist: Steuerkette, VANOS, Austauschmotor.
• Steuerkette Range Rover L322 4.4 V8 M62 — Die brechenden Gleitschienen nach 150.000 km, das Klappern im kalten Zustand und die zugehörigen Fehlercodes.
• Verteilergetriebe Range Rover L322 Facelift TDV8 — Für die facelifts L322: Fehler und Preise des Verteilergetriebes.

FAQ

Was kostet ein generalüberholtes Getriebe Range Rover L322 4.4 V8?

Das generalüberholte ZF 5HP24 Getriebe für den Range Rover L322 4.4 V8 kostet 1.490 € inkl. MwSt. bei Car Parts France und hat eine Garantie von 2 Jahren, zahlbar in 3 Raten (496,67 €/Monat). Hinzu kommen 500 bis 900 € für die Arbeitskosten für den Aus- und Einbau in der Werkstatt.

Welche Garantie gibt es auf ein generalüberholtes ZF 5HP24 Getriebe?

Car Parts France gewährt eine Garantie von 2 Jahren auf seine generalüberholten Getriebe. Jedes Getriebe wird vor dem Versand auf dem Prüfstand getestet, mit neuen Lagern, Dichtungen und Reibscheiben.

Wie erkenne ich, ob das Getriebe meines Range Rover L322 defekt ist?

Vier typische Anzeichen: plötzliche Ruckel beim Einlegen von D oder R (insbesondere bei warmem Motor), Rutschen der Gänge, Ruckeln/Vibration des Wandlers zwischen 60 und 100 km/h, und die Anzeige der Nachricht „Trans Failsafe Prog“ mit Blockierung im 5. Gang. Ein einziges dieser Symptome erfordert sofortige Diagnose.

Ist das Getriebe 5HP24 eines BMW 540i mit meinem L322 kompatibel?

Nein. Nur die Variante ZF 1058 000 032 lässt sich im L322 montieren, da ihr Gehäuse und ihre Abtriebsachse spezifisch für die Schnittstelle mit dem NV225 Verteilergetriebe sind. Die 5HP24 von BMW, Jaguar oder Audi sind mechanisch ähnlich, aber physisch inkompatibel.

Kann ich mit der Nachricht „Trans Failsafe Prog“ fahren?

Nur über kurze Strecken: Der Notbetrieb blockiert das Getriebe im 5. Gang, um Ihnen die Rückfahrt zu ermöglichen. So zu fahren, führt bei jedem Starten zum Rutschen der Kupplungen und überhitzt das Öl, was die inneren Schäden verschärft und eine partielle Reparatur in einen vollständigen Austausch verwandeln kann.

Hat mein L322 4.4 von 2006 dasselbe Getriebe?

Nein. Ab dem Facelift 2005-2006 erhält der L322 4.4 den Jaguar AJ41 V8, gekoppelt an das ZF 6HP26 Getriebe mit 6 Gängen, das völlig anders ist. Die 5HP24 betrifft nur die 4.4 V8 BMW M62B44 von 2002 bis 2005. Überprüfen Sie das Modelljahr und die Motorisierung vor jeder Bestellung.

Ist eine Neuerung des Steuergeräts nach dem Austausch des Getriebes erforderlich?

Keine Programmierung ist erforderlich: Das originale EAT-Steuergerät bleibt in Betrieb. Es wird jedoch empfohlen, Fehlercodes zu löschen, die Anpassungen mit dem Diagnosegerät zurückzusetzen und eine Anpassungsfahrt durchzuführen, um sofort sanfte Gangwechsel zu erzielen.

Welches Öl benötigt das automatische Getriebe des Range Rover L322 4.4 V8?

Die ZF 5HP24 benötigt das Öl ZF LifeguardFluid 5, das der Norm ATF LT71141 entspricht. Ein vollständiger Ölwechsel erfordert etwa 7 Liter, mit Kontrolle des Niveaus bei laufendem Motor und Öl zwischen 30 und 35 °C. Verwenden Sie niemals ein generisches ATF, das nicht konform ist.
