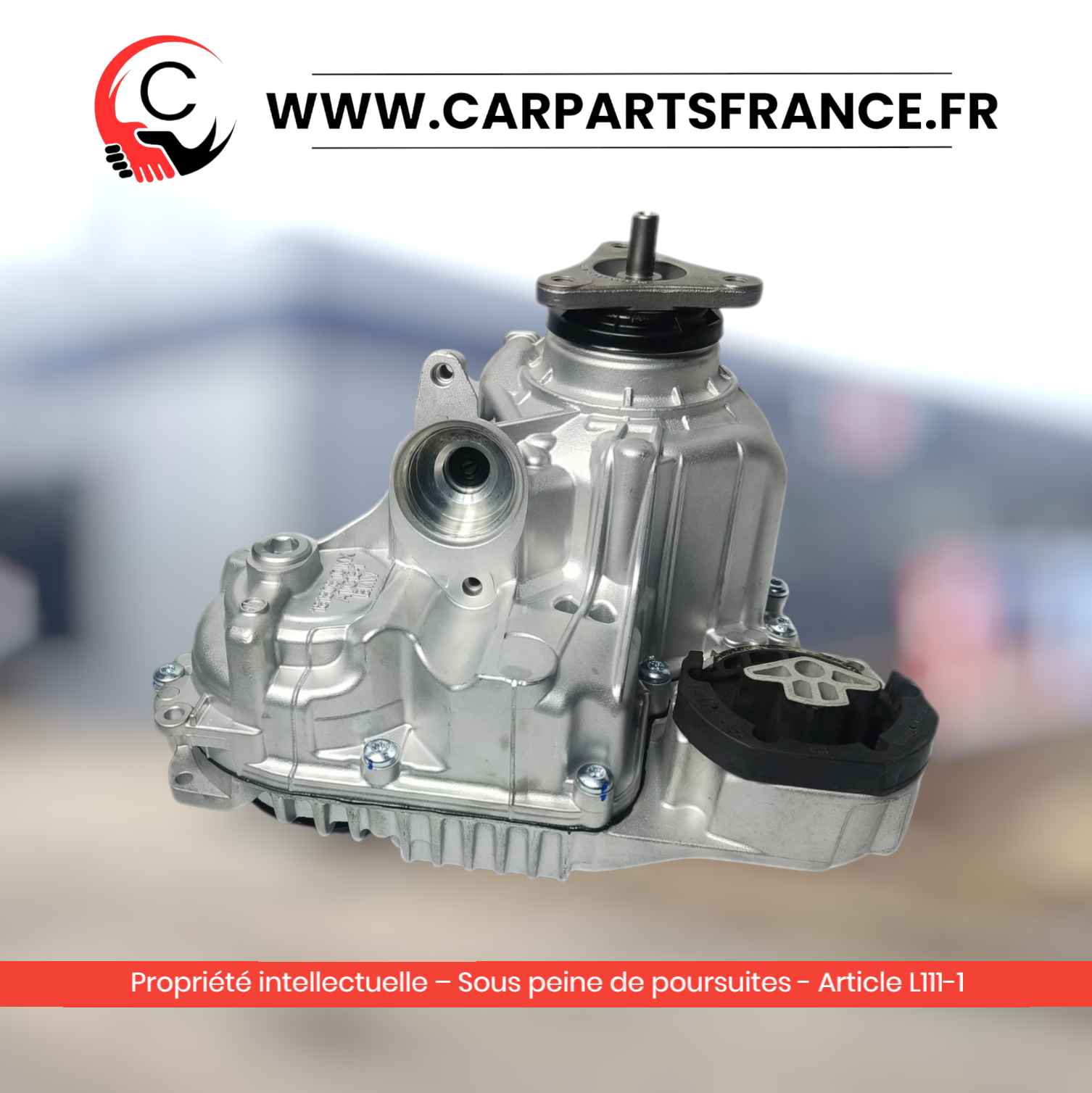

Codes 5F3A 5462 5463 BMW G-Series : diagnostic boîte de transfert ATC13-1

Quand une BMW G20, G30 ou X3 G01 xDrive affiche simultanément les voyants ABS, DSC et 4x4 (xDrive), trois codes défaut reviennent presque systématiquement à la lecture en ISTA ou en valise compatible BMW : 5F3A, 5462 et 5463. Cette triade de codes est la signature classique d'une panne de boîte de transfert ATC13-1 sur la gamme G-Series. Mais attention : tous les codes ne pointent pas vers la même cause, et la distinction entre actionneur défaillant et boîte mécanique HS conditionne directement le budget de l'intervention (300 € vs 1 290 €). Ce guide détaille la méthode complète de diagnostic des codes 5F3A 5462 5463 BMW G-Series, l'interprétation précise de chaque code et l'arbre de décision pour choisir la bonne réparation.

Signification précise des codes 5F3A, 5462 et 5463

Les trois codes en question sont définis par BMW dans la table DTC du module ICM (Integrated Chassis Management) qui pilote la boîte de transfert. Voici leur lecture exacte selon la documentation BMW relayée par la note technique n°80 BMW X3 (assistancediag.com) — applicable à toute la gamme xDrive avec boîte de transfert ATC.

Code 5F3A — Transfer case malfunction

Signification : dysfonctionnement général de la boîte de transfert détecté par le calculateur ICM. C'est un code "parapluie" — il signifie que l'ICM ne reçoit plus une réponse cohérente de l'ensemble boîte de transfert + actionneur, mais ne précise pas la cause. Toujours accompagné d'autres codes pour préciser.

Code 5462 — Servomotor coupling force too high

Signification : le servomoteur (actionneur) doit appliquer une force trop élevée pour engager l'embrayage. Trois causes possibles :

1. Embrayage usé : les disques multidisques de l'ATC13-1 sont en fin de vie, l'actionneur doit forcer pour les rapprocher
2. Huile dégradée : l'huile DTF-1 a perdu ses propriétés et l'effort augmente (cause #1 sur G20/G30/G01 selon le TSB SI B 27 02 20)
3. Pignon plastique usé : l'actionneur perd son rendement mécanique, et doit forcer pour appliquer le même couple

Code 5463 — Mechanism faulty

Signification : le mécanisme global signale un défaut. Souvent lu en cascade avec le 5462, ou avec d'autres codes liés aux capteurs de position (5F30, 5F31). Indique un dysfonctionnement mécanique ou électromécanique avéré.

Pourquoi ces 3 codes apparaissent souvent ensemble ?

Sur les BMW G20 / G30 / X3 G01, la lecture défaut renvoie typiquement la combinaison 5F3A + 5462 + 5463 quand la boîte de transfert ATC13-1 commence à fatiguer. La séquence d'apparition est presque toujours la même :

1. 5462 apparaît en premier (intermittent) : l'actionneur force ponctuellement, le calculateur le note
2. 5462 devient permanent : l'effort excessif est constant, plus seulement en pic
3. 5463 s'ajoute : le mécanisme est confirmé défaillant
4. 5F3A englobe les deux et déclenche la triade ABS/DSC/xDrive en cascade

Sur le sujet Bmw X3 et codes d'erreur (MA-BMW.com), plusieurs propriétaires confirment que les codes apparaissent d'abord en "stocké" (mémorisé mais sans voyant), puis passent en "actif" (voyant allumé) après quelques semaines de roulage. Surveiller la mémoire défaut en valise dès le premier symptôme est la meilleure façon d'agir avant la triade.

Méthode de diagnostic pas-à-pas

Avant de remplacer la boîte de transfert complète, exécuter cette procédure permet d'éviter 30 à 40% des remplacements inutiles (l'actionneur seul suffit souvent, voire la simple vidange).

Étape 1 — Vérification des 4 pneus (3 minutes)

Le calculateur xDrive interprète une différence de circonférence entre les pneus comme du glissement. Si vos 4 pneus ne sont pas de même marque, même indice de charge, même profil et même usure (±2 mm de profondeur), la boîte de transfert travaille en permanence et l'actionneur force inutilement. C'est la cause #1 de fausses pannes. Vérifier également la pression à froid sur les 4 roues.

Étape 2 — Lecture des codes en ISTA ou valise (5 minutes)

Connecter la valise sur la prise OBD2 et lire la mémoire défaut du module ICM (et accessoirement du DSC). Notez tous les codes présents avec leur état (actif vs stocké) et la date du dernier roulage. Codes à surveiller en plus de la triade :

Étape 3 — Effacer les codes et faire un cycle de test (15 minutes)

Effacer la mémoire défaut, rouler 10 km en alternant ville et route avec quelques accélérations + sorties de virage. Relire les codes : si seul 5F30 ou 5462 réapparaît rapidement, suspecter l'actionneur. Si la triade complète 5F3A+5462+5463 revient avec voyants ABS/DSC/xDrive, suspecter la boîte ou l'huile dégradée.

Étape 4 — Test d'isolement actionneur (atelier)

Sur pont, débrancher le connecteur électrique de l'actionneur ATC13-1. Rouler 2-3 km à basse vitesse (le xDrive est désactivé, le véhicule est en propulsion arrière). Si les vibrations / shudder disparaissent → l'actionneur est en cause, la boîte mécanique est probablement saine. Si les vibrations persistent → l'embrayage interne est usé, remplacement de la boîte complète nécessaire.

Étape 5 — Décision finale

Arbitrage selon les résultats :

• Codes effacés et pas de retour → fausse alarme, surveillance
• 5462 seul + huile d'origine 5+ ans → vidange DTF-1 + recalibrage ISTA en priorité
• 5F30 ou 5F31 isolé → actionneur, remplacement 350-700 €
• 5F3A + 5462 + 5463 persistants après vidange et roulage de test → boîte ATC13-1 complète à remplacer

Procédure de recalibrage VTG en ISTA après intervention

Après remplacement (actionneur seul ou boîte complète) ou simple vidange, le calibrage de la boîte de transfert via ISTA est obligatoire. Sans cette étape, le code 54C4 (Calibration faulty) apparaît immédiatement et le xDrive est désactivé.

Le chemin dans ISTA est documenté sur le forum Transfer case fluid change, ISTA — X3 G01 :

Vehicle management → Service functions → Drive → Transfer box VTG → Oil change / Calibration

La procédure exécute trois opérations automatiques :

1. Reset des adaptations d'usure d'embrayage — efface les calculs de pression accumulés par le calculateur ICM
2. Reset compteur d'usure huile — remet à zéro le compteur kilométrique d'huile
3. Calibration de la position neutre de l'actionneur — l'actionneur effectue un cycle complet pour identifier sa nouvelle position de référence

Outils compatibles autres qu'ISTA : Autel MaxiSys Elite II, Launch X431 PAD VII, Carly avec licence coding (la version gratuite ne couvre pas le VTG), BMW Standard Tools INPA (gratuit mais interface technique).

Combien coûte le diagnostic et la réparation selon les codes ?

Le coût total varie fortement selon la sévérité du diagnostic. Voici les fourchettes typiques en 2026 sur la gamme G20 / G30 / X3 G01.

Bon à savoir : si le diagnostic confirme un remplacement complet, la boîte de transfert reconditionnée Autoliva à 1 290 € TTC avec garantie 2 ans est l'option la plus avantageuse face à l'échange standard concession BMW (3 800-5 500 €) ou la pièce neuve (6 000-8 000 €). Demandez un devis pour votre référence exacte.

Quand changer la boîte complète plutôt que l'actionneur seul ?

Cette décision est cruciale pour ne pas regretter son investissement. La règle générale issue des retours techniciens (relayée par BimmerFest VTG Calibration) :

Actionneur seul suffit si :

• Codes : uniquement 5F30 et/ou 5462 (sans 5463 ni 5F3A persistant)
• Test d'isolement : les vibrations disparaissent quand on débranche le connecteur
• Pas de bruits internes de transmission
• Pas de fuite d'huile visible sur la boîte
• Kilométrage < 130 000 km sur diesel, < 150 000 km sur essence

Boîte complète nécessaire si :

• Triade 5F3A + 5462 + 5463 persistante après vidange et test d'isolement
• Bruits internes audibles (sifflement, grondement)
• Présence de particules métalliques dans l'huile DTF-1 vidangée
• Fuites d'huile visibles sur les joints spi de la boîte
• Kilométrage > 150 000 km sur diesel haut couple (540d, M40d, M550i)

Pour la procédure spécifique à votre véhicule, consultez notre guide complet de la boîte de transfert ATC13-1 G20/G30/X3 G01. Pour le détail des coûts par solution, consultez Prix boîte de transfert BMW ATC13-1.

FAQ

Que signifient exactement les codes 5F3A, 5462 et 5463 BMW ?

5F3A = "Transfer case malfunction" (dysfonctionnement général de la boîte de transfert). 5462 = "Servomotor coupling force too high" (effort actionneur excessif). 5463 = "Mechanism faulty" (mécanisme défaillant). La triade complète signe une panne de boîte ATC13-1 sur G20 / G30 / X3 G01 xDrive.

Faut-il toujours remplacer la boîte complète si la triade 5F3A + 5462 + 5463 apparaît ?

Non. Avant remplacement complet (1 290 € + main d'œuvre), exécuter : (1) vidange DTF-1 + recalibrage ISTA, (2) test d'isolement actionneur. Si après ces étapes les codes persistent et les vibrations restent, alors la boîte complète est nécessaire. Sinon, l'actionneur seul ou la simple vidange peut suffire.

Quelle valise de diagnostic peut lire et effacer les codes 5F3A sur BMW G-Series ?

ISTA officiel BMW (le plus complet), Autel MaxiSys Elite II, Launch X431 PAD VII, Carly avec licence coding payante, et BMW Standard Tools INPA (gratuit mais technique). La valise OBD2 grand public type Konnwei lit les codes mais ne permet pas le recalibrage VTG nécessaire après intervention.

Combien coûte le diagnostic + réparation des codes 5F3A 5462 5463 ?

Vidange DTF-1 + recalibrage : 300-480 € TTC. Remplacement actionneur seul : 550-980 € TTC. Boîte ATC13-1 reconditionnée + main d'œuvre + recalibrage : 1 870-2 310 € TTC. Demandez un devis personnalisé selon votre véhicule et la nature de la panne.

Peut-on rouler avec les codes 5F3A allumés ?

Sur courte distance et basse vitesse oui (le véhicule passe en propulsion arrière seule). Mais rouler de manière prolongée expose à : usure accélérée de la boîte de vitesses ZF 8HP, désactivation cumulative ABS/DSC en cas de freinage d'urgence, aggravation des dégâts internes ATC13-1. Diagnostic et intervention sous 1 000 km recommandés.
