Codes défaut Mercedes 4MATIC : ce que P0717, P0718, P2200 et P2767 disent vraiment
Sur une Mercedes 4MATIC équipée de la 7G-Tronic 722.9 (W204, X204, W212, W221, R W251), les codes défaut liés à la transmission sont parfois mal interprétés. Plusieurs P-codes peuvent coexister sans qu'on sache lesquels orientent vers la mécatronique 722.9 et lesquels signent une défaillance mécanique de la boîte de transfert ou du pont arrière.
Ce guide trie les codes les plus fréquents, leur sens technique et la conduite à tenir avant tout remplacement.
La logique de codification 722.9 4MATIC
La 722.9 (NAG2) embarque la VGS (Valve Body avec calculateur intégré, immergée dans l'huile). Cette mécatronique pilote les électrovannes et lit en temps réel deux capteurs internes :
- Y3/8n1 : capteur de vitesse turbine d'entrée (régime arbre primaire)
- Y3/8n2 : capteur de vitesse turbine de sortie (régime avant pignon de sortie)
Tout écart de signal anormal entre ces deux capteurs, et entre eux et les capteurs de vitesse de roues ABS, peut générer des codes que le scanner remonte sous étiquette "transmission" alors que la cause profonde est parfois mécanique (transfert / pont) plutôt qu'électronique.
Les codes les plus fréquents et leur signification réelle
P0717 — Aucune signal capteur d'entrée Y3/8n1
- Sens technique : la VGS ne reçoit plus le signal du capteur d'entrée turbine.
- Causes probables : capteur HS dans la VGS, faisceau interne corrompu, conductor plate humide.
- Indice mécatronique : +++ (très probable)
- Indice transfert : faible
P0718 — Signal capteur Y3/8n1 erratique
- Sens technique : signal présent mais incohérent.
- Causes : faux contact dans la VGS, vibrations excessives interprétées comme du bruit électrique.
- Indice mécatronique : ++
- Indice transfert : + (si la chaîne saute, l'arbre primaire vibre et perturbe le signal)
P2200 — Capteur Y3/8n2 (sortie) défaillant
- Sens technique : pas de signal du capteur de sortie turbine.
- Causes : capteur HS, conductor plate à remplacer, ou — plus rarement — défaut d'entraînement par la chaîne de transfert.
- Indice mécatronique : +++
- Indice transfert : ++ (à vérifier en lien avec un bruit de chaîne)
P2767 — Circuit capteur arbre intermédiaire
- Sens technique : capteur de vitesse de l'arbre intermédiaire défaillant.
- Causes : c'est le code le plus orienté transfert sur 722.9 4MATIC. Quand il apparaît seul, sans autres codes mécatroniques, suspecter un défaut d'entraînement de chaîne ou un pignon abîmé.
- Indice mécatronique : +
- Indice transfert : +++
U0101 / U0121 — Perte de communication CAN transmission ou ABS
- Souvent intermittent.
- Causes courantes : batterie faible (la VGS perd l'alimentation stable), masse moteur encrassée, faisceau corrodé.
- Mauvais coupable : on accuse souvent la VGS alors que c'est la batterie ou la masse.
P2767 + sifflement à la décélération : combinaison la plus évocatrice d'une boîte de transfert HS. À ce stade, lecture sur Star Diagnosis et inspection sous le véhicule recommandées.
Méthodologie de diagnostic après lecture des codes
Étape 1 — Effacer les codes et rouler 50 km Beaucoup de codes 722.9 sont intermittents. La permanence du code après effacement et roulage est un indicateur de gravité.
Étape 2 — Vérifier la batterie et les masses Une tension batterie < 12,2 V au repos suffit à faire remonter des codes U0101 / U0121. Avant tout remplacement coûteux, recharger ou remplacer la batterie, vérifier les masses moteur et carrosserie.
Étape 3 — Star Diagnosis ou outil compatible Un OBD générique ne lit pas tous les codes constructeur Mercedes. Star Diagnosis (Xentry / DAS) ou un outil multimarque qualifié (Icarsoft MB II, Launch X-431) sont indispensables. Lecture obligatoire des paramètres en temps réel.
Étape 4 — Test routier instrumenté Sur autoroute, surveillance en direct des paramètres :
- Y3/8n1 vs Y3/8n2 : doivent évoluer de manière cohérente
- Vitesse roue ABS avant vs ABS arrière : écart < 1 km/h en ligne droite
- Mode "transmission" : pas de bascule en mode dégradé sous accélération franche
Étape 5 — Diagnostic acoustique Avec scanner connecté en Bluetooth, conducteur écoute le véhicule. Si sifflement à la décélération ET P2767 présent : forte présomption de boîte de transfert HS.
Quand suspecter le transfert plutôt que la mécatronique ?
Suspecter la boîte de transfert si :
- Sifflement / cliquetis en plus des codes
- P2767 isolé ou dominant
- Aucun à-coup au passage des rapports
- Bruit lié à la vitesse, pas au régime moteur
- Plus de 130 000 km sur W204 / W212, ou plus de 180 000 km sur W221
Suspecter la mécatronique 722.9 si :
- À-coups au passage des rapports
- Mode dégradé (limp mode) intermittent
- P0717, P0718, P2200 avec absence de bruit mécanique
- Codes qui reviennent après chaque cycle moteur
- Diagnostic Mercedes USA officiel pour valve body / conductor plate (Mercedes-Benz USA Diagnostic Verification 722.9 NAG2 depuis avril 2011)
Suspecter le pont arrière si :
- Ronflement plus que sifflement
- Aggravation à la charge plutôt qu'à la vitesse
- Pas de codes transmission
- Voir Pont arrière Mercedes 4MATIC : diagnostic, prix et remplacement
Solutions de remplacement selon le diagnostic
Si mécatronique 722.9 fautive : reconditionnement de la VGS (autoelecservices, spécialistes mécatronique). Coût : 800 à 1 500 €.

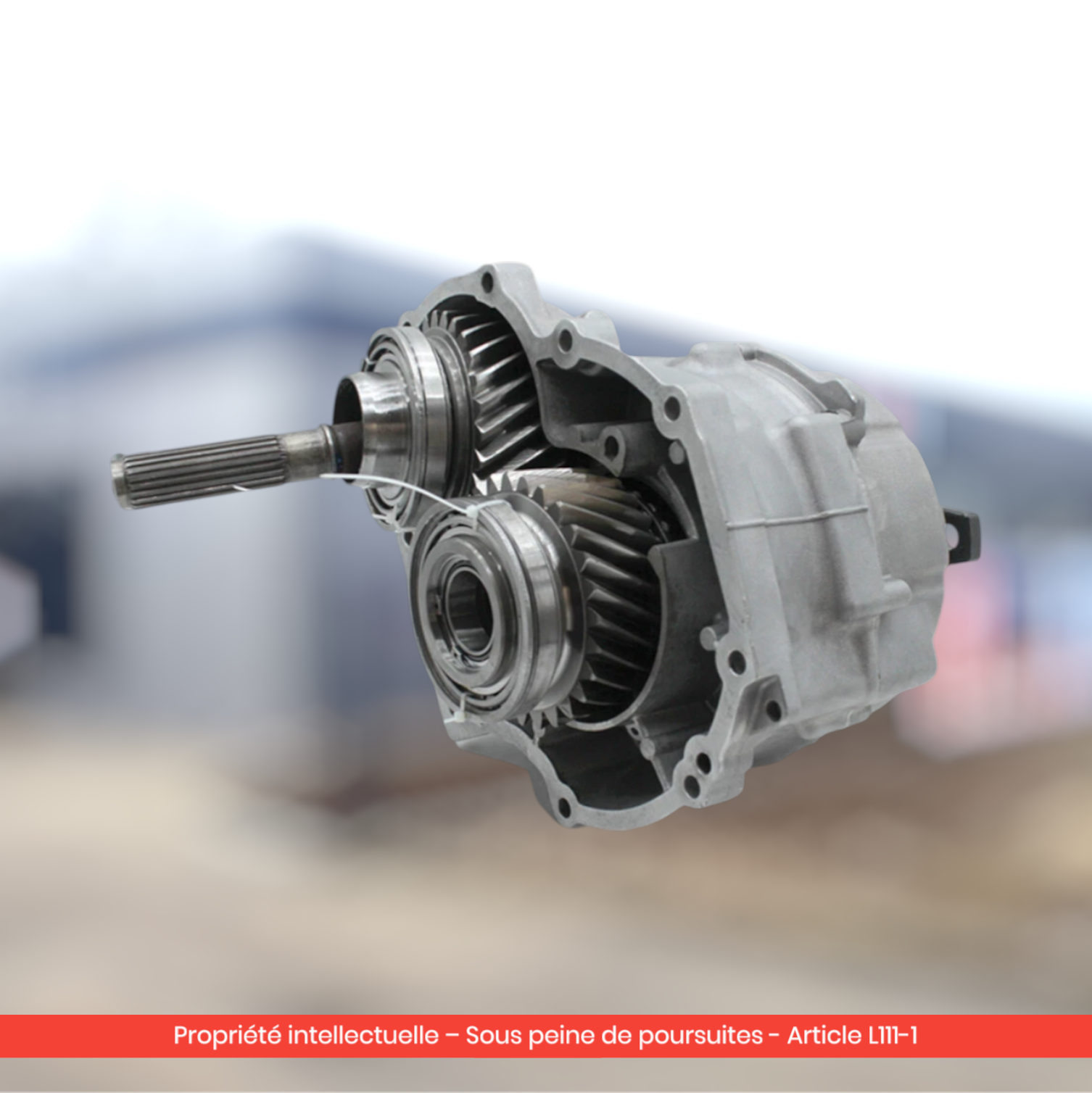

Si boîte de transfert fautive : échange standard reconditionné. La référence Car Parts France couvre toutes les Mercedes W204, X204, W212, W221, CLS, R W251 4MATIC équipées de la 722.9.
Voir la boîte de transfert Mercedes 4MATIC 7G-Tronic 722.9 reconditionnée — 1 490 € TTC, garantie 2 ans, prête à monter.
Pour aller plus loin
- Guide complet : boîte de transfert Mercedes 4MATIC 7G-Tronic 722.9
- Mercedes Classe C W204 4MATIC : sifflement boîte de transfert
- Mercedes Classe E W212 4MATIC : diagnostic boîte de transfert
- Mercedes Classe S W221 4MATIC : remplacement et prix
FAQ — Codes défaut Mercedes 4MATIC 722.9
Un OBD générique suffit-il pour lire les codes 722.9 ?
Non. Un OBD-II classique remonte les codes génériques mais pas les codes constructeur Mercedes. Star Diagnosis ou un outil dédié Mercedes (Icarsoft, Launch) est nécessaire pour le diagnostic complet.
P2767 seul = boîte de transfert HS ?
Forte présomption. Mais à confirmer par un test routier et une inspection physique. Une chaîne très usée fait remonter ce code, mais une rupture de capteur peut aussi l'expliquer.
Combien coûte une lecture sur Star Diagnosis ?
En atelier indépendant équipé : 30 à 60 € pour une lecture complète. Investissement obligatoire avant toute commande de pièce coûteuse.
Faut-il remplacer la VGS et le transfert en même temps ?
Pas systématiquement. Si le diagnostic différencie clairement les deux organes, traiter celui qui est fautif. Sur véhicules à fort kilométrage, certains propriétaires choisissent de remplacer les deux pour repartir sur du neuf — au cas par cas.
Une déconnexion de la batterie efface-t-elle les codes durablement ?
Non. Les codes mémoire reviennent dès que le défaut se reproduit. Effacer ne soigne rien : c'est utile pour vérifier la permanence d'un défaut, pas pour le résoudre.
