Fehlercodes Mercedes 4MATIC: Was P0717, P0718, P2200 und P2767 wirklich bedeuten
Auf einem Mercedes 4MATIC, ausgestattet mit der 7G-Tronic 722.9 (W204, X204, W212, W221, R W251), werden die Fehlercodes, die mit der Übertragung verbunden sind, manchmal falsch interpretiert. Mehrere P-Codes können koexistieren, ohne dass klar ist, welche auf die Mechatronik 722.9 verweisen und welche auf einen mechanischen Defekt des Verteilergetriebes oder des Hinterachsdifferentials.
Dieser Leitfaden sortiert die häufigsten Codes, ihre technische Bedeutung und das Vorgehen vor einem Austausch.
Die Kodierungslogik 722.9 4MATIC
Die 722.9 (NAG2) ist mit der VGS (Valve Body mit integriertem Steuergerät, im Öl eingetaucht) ausgestattet. Diese Mechatronik steuert die Elektromagnete und liest in Echtzeit zwei interne Sensoren:
- Y3/8n1: Eingangsturbine Geschwindigkeitssensor (Drehzahl der Hauptwelle)
- Y3/8n2: Ausgangsturbine Geschwindigkeitssensor (Drehzahl vor dem Ausgangszahnrad)
Jede abnormaler Signalabweichung zwischen diesen beiden Sensoren und zwischen ihnen und den ABS-Radsensoren kann Codes generieren, die vom Scanner mit dem Label „Übertragung“ angezeigt werden, während die zugrunde liegende Ursache manchmal mechanisch (Verteiler / Achse) und nicht elektronisch ist.
Die häufigsten Codes und ihre tatsächliche Bedeutung
P0717 — Kein Eingangssignal Y3/8n1
- Technische Bedeutung: Die VGS erhält kein Signal mehr vom Eingangsturbinen-Sensor.
- Wahrscheinliche Ursachen: Defekter Sensor in der VGS, internes Kabel beschädigt, Leiterplatte feucht.
- Mechatronik-Indikator: +++ (sehr wahrscheinlich)
- Transfer-Indikator: gering
P0718 — Unregelmäßiges Signal Y3/8n1
- Technische Bedeutung: Signal vorhanden, aber inkohärent.
- Ursachen: Wackelkontakt in der VGS, übermäßige Vibrationen, die als elektrisches Rauschen interpretiert werden.
- Mechatronik-Indikator: ++
- Transfer-Indikator: + (wenn die Kette springt, vibriert die Hauptwelle und stört das Signal)
P2200 — Sensor Y3/8n2 (Ausgang) defekt
- Technische Bedeutung: Kein Signal vom Ausgangsturbinensensor.
- Ursachen: Defekter Sensor, Leiterplatte muss ersetzt werden, oder — seltener — Antriebsfehler durch die Transferkette.
- Mechatronik-Indikator: +++
- Transfer-Indikator: ++ (zu überprüfen in Zusammenhang mit Kettengeräusch)
P2767 — Sensor Stromkreis Zwischenwelle
- Technische Bedeutung: Fehlerhafter Geschwindigkeitssensor der Zwischenwelle.
- Ursachen: Dies ist der am meisten auf Transfer ausgerichtete Code auf 722.9 4MATIC. Wenn er allein erscheint, ohne andere mechatronische Codes, sollte ein Antriebsfehler der Kette oder ein beschädigtes Zahnrad vermutet werden.
- Mechatronik-Indikator: +
- Transfer-Indikator: +++
U0101 / U0121 — Verlust der CAN-Kommunikation Übertragung oder ABS
- Meist intermittierend.
- Häufige Ursachen: schwache Batterie (die VGS verliert versorgungsstabile Energie), verschmutzte Motormasse, korrodierter Kabelbaum.
- Falscher Schuldiger: Oft wird die VGS beschuldigt, während es die Batterie oder die Masse ist.
P2767 + Pfeifen beim Abbremsen: Die häufigste Kombination für ein defektes Verteilergetriebe. An dieser Stelle wird eine Überprüfung mit Star Diagnosis und eine Inspektion unter dem Fahrzeug empfohlen.
Diagnosmethodik nach dem Auslesen der Codes
Schritt 1 — Codes löschen und 50 km fahren Viele 722.9-Codes sind intermittierend. Die Beständigkeit des Codes nach dem Löschen und Fahren ist ein Indikator für die Schwere.
Schritt 2 — Batterie und Massen überprüfen Eine Batteriespannung < 12,2 V im Ruhezustand reicht aus, um die Codes U0101 / U0121 auszulösen. Vor einem teuren Austausch die Batterie aufladen oder ersetzen und die Motormassen und Karossemassen überprüfen.
Schritt 3 — Star Diagnosis oder kompatibles Werkzeug Ein generisches OBD liest nicht alle Herstellercodes von Mercedes. Star Diagnosis (Xentry / DAS) oder ein qualifiziertes Multimarken-Werkzeug (Icarsoft MB II, Launch X-431) ist unerlässlich. Echtzeitanzeige der Parameter ist obligatorisch.
Schritt 4 — Instrumentierte Straßenprüfung Auf der Autobahn Überwachung der Parameter in Echtzeit:
- Y3/8n1 vs Y3/8n2: müssen kohärent steigen
- ABS-Vorderradgeschwindigkeit vs ABS-Hinterradgeschwindigkeit: Abweichung < 1 km/h in gerader Linie
- „Übertragungs“ Modus: kein Umschalten in den Notbetrieb bei starker Beschleunigung
Schritt 5 — Akustische Diagnose Mit dem via Bluetooth verbundenen Scanner hört der Fahrer das Fahrzeug. Wenn Pfeifen beim Abbremsen UND P2767 vorhanden sind: Starke Vermutung eines defekten Verteilergetriebes.
Wann sollte der Transfer und nicht die Mechatronik vermutet werden?
Verdacht auf das Verteilergetriebe, wenn:
- Pfeifen/Klicken neben den Codes
- Isoliertes oder dominierendes P2767
- Keine Ruckler beim Gangwechsel
- Geräusch abhängig von der Geschwindigkeit, nicht von der Motordrehzahl
- Über 130.000 km bei W204 / W212 oder über 180.000 km bei W221
Verdacht auf die Mechatronik 722.9, wenn:
- Ruckler beim Gangwechsel
- Intermittierender Notbetrieb (limp mode)
- P0717, P0718, P2200 ohne mechanisches Geräusch
- Codes, die nach jedem Motorzyklus zurückkehren
- Offizielle Mercedes USA-Diagnose für Valve Body / Leiterplatte (Mercedes-Benz USA Diagnostic Verification 722.9 NAG2 seit April 2011)
Verdacht auf das Hinterachsdifferential, wenn:
- Dröhnen mehr als Pfeifen
- Verschlechterung unter Last anstelle von Geschwindigkeit
- Keine Übertragungscodes
- Siehe Hinterachsdifferential Mercedes 4MATIC: Diagnose, Preis und Austausch
Austauschlösungen nach Diagnose
Wenn die Mechatronik 722.9 fehlerhaft ist: Überholung der VGS (autoelecservices, Mechatronik-Spezialisten). Kosten: 800 bis 1.500 €.

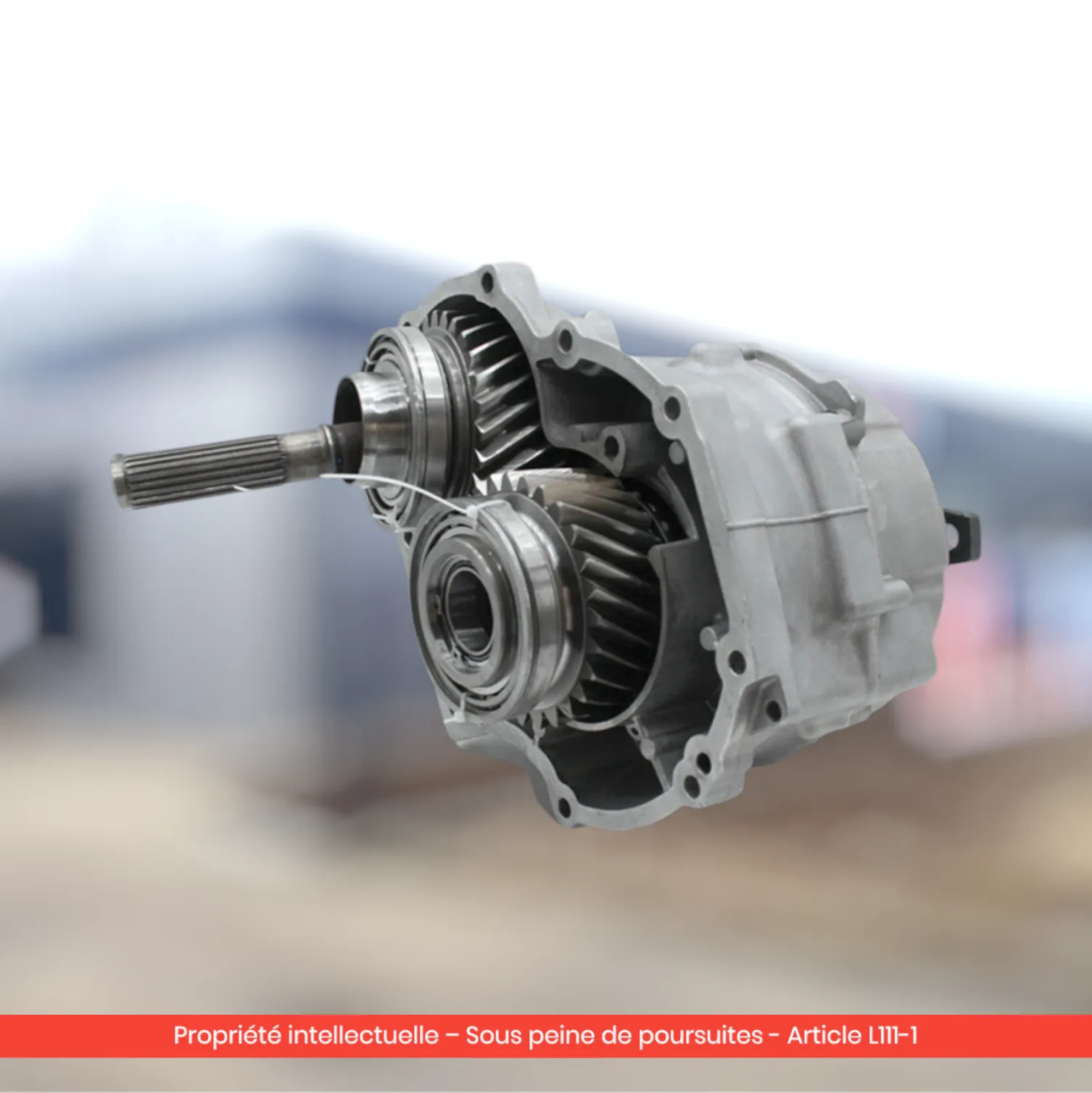

Wenn das Verteilergetriebe fehlerhaft ist: Austausch mit generalüberholtem Produkt. Die Referenz Car Parts France deckt alle Mercedes W204, X204, W212, W221, CLS, R W251 4MATIC ab, die mit der 722.9 ausgestattet sind.
Siehe das generalüberholte Verteilergetriebe Mercedes 4MATIC 7G-Tronic 722.9 — 1.490 € inkl. MwSt., 2 Jahre Garantie, bereit zum Einbau.
Weiterführende Informationen
- Kompletter Leitfaden: Verteilergetriebe Mercedes 4MATIC 7G-Tronic 722.9
- Mercedes Klasse C W204 4MATIC: Pfeifen des Verteilergetriebes
- Mercedes Klasse E W212 4MATIC: Diagnose des Verteilergetriebes
- Mercedes Klasse S W221 4MATIC: Austausch und Preise
FAQ — Fehlercodes Mercedes 4MATIC 722.9
Reicht ein generisches OBD aus, um die Codes 722.9 auszulesen?
Nein. Ein klassisches OBD-II erfasst die generischen Codes, aber nicht die Herstellercodes von Mercedes. Star Diagnosis oder ein spezielles Mercedes-Werkzeug (Icarsoft, Launch) ist erforderlich für eine vollständige Diagnose.
P2767 alleine = defektes Verteilergetriebe?
Hohe Vermutung. Aber muss durch eine Straßenprüfung und eine physische Inspektion bestätigt werden. Eine sehr abgenutzte Kette löst diesen Code aus, aber ein Sensorfehler kann dies ebenfalls erklären.
Wie viel kostet eine Auslesung mit Star Diagnosis?
In einer unabhängigen Werkstatt mit entsprechender Ausstattung: 30 bis 60 € für eine komplette Auslesung. Obligatorische Investition vor der Bestellung teurer Teile.
Sollte die VGS und das Verteilergetriebe gleichzeitig ersetzt werden?
Nicht zwangsläufig. Wenn die Diagnose die beiden Teile klar unterscheidet, sollte das fehlerhafte behandelt werden. Bei Fahrzeugen mit hohem Kilometerstand entscheiden sich einige Besitzer, beide zu ersetzen, um auf neu zu setzen — von Fall zu Fall.
Erhält eine Batterie-Trennung die Codes dauerhaft gelöscht?
Nein. Die Codes im Speicher erscheinen wieder, sobald der Fehler erneut auftritt. Löschen behebt nichts: es ist nützlich, um die Beständigkeit eines Fehlers zu überprüfen, nicht um ihn zu lösen.
