Différentiel arrière BMW Série 5 F10 : pannes

L'essentiel en 30 secondes

• Le problème : le différentiel arrière de la BMW Série 5 F10 / F11 hurle à vitesse stabilisée, cogne au changement de charge ou fuit par le joint spi de pignon. Sur cette génération, la panne vient presque toujours d'un roulement de pignon, rarement du couple conique lui-même.
• La cause n°1 : l'huile dite « à vie ». BMW ne prévoit aucune vidange de pont sur le F10 ; à 150 000 km l'huile est noire et le film d'extrême pression a disparu.
• C'est grave ? Un sifflement naissant se supporte quelques centaines de kilomètres. Un cognement au lever de pied avec du jeu au cardan, non : la denture peut se déchausser.

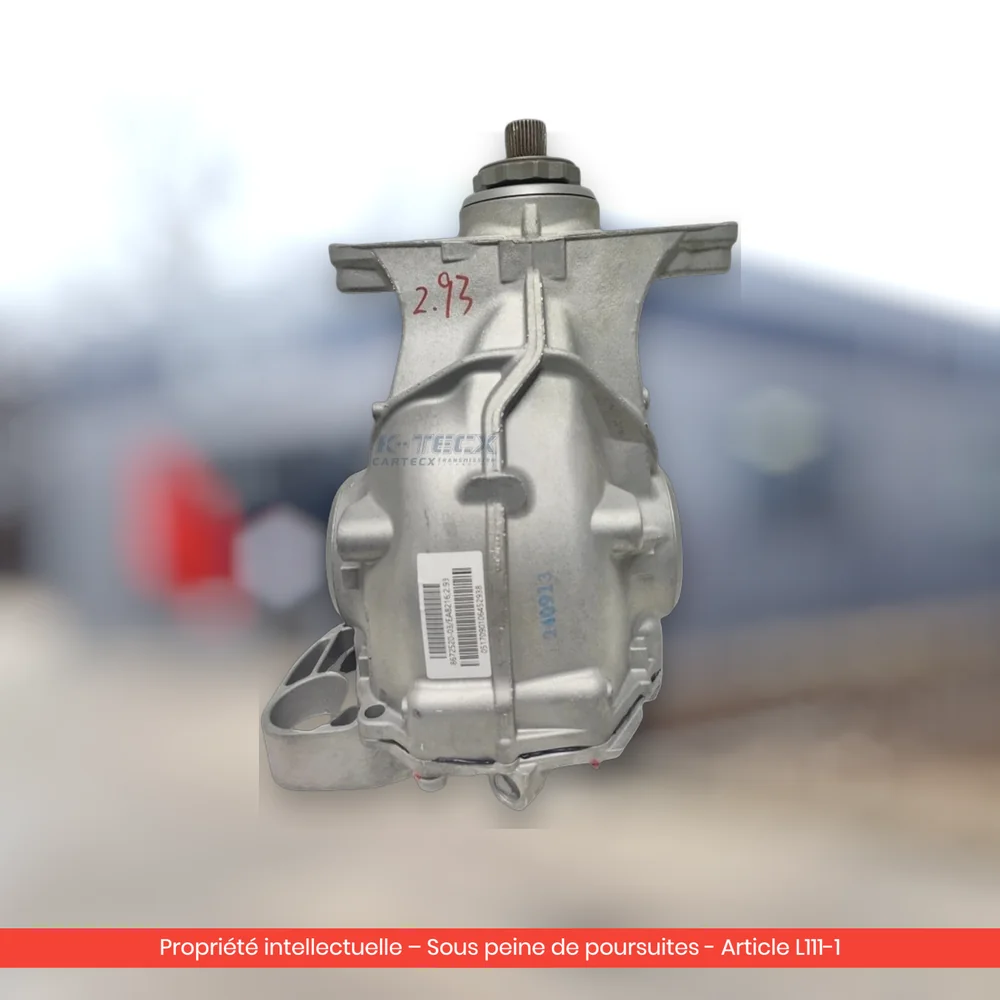

• La solution : différentiel arrière reconditionné Série 5 F10 / F11 — 33107584451, rapport 2.93 — 2 390 € TTC, testé au banc, garantie jusqu'à 24 mois, échange standard sans caution.
• Un doute sur votre rapport de pont ? Envoyez votre plaque ou votre VIN via le formulaire de devis : nous confirmons la référence exacte avant expédition.

Le différentiel arrière de la BMW Série 5 F10 / F11 est l'organe le plus discret de la chaîne cinématique — jusqu'au jour où il devient le plus bruyant. Sur une berline de 1 800 kg qui encaisse 400 à 630 Nm selon la motorisation, avec une huile que le constructeur déclare remplie pour la vie du véhicule, la mécanique finit par payer l'addition entre 150 000 et 250 000 km.

Cet article détaille les pannes réellement constatées sur le pont arrière du F10, du F11 Touring et de leurs dérivés F07 GT et F18, la méthode pour distinguer un roulement d'un couple conique, les rapports par motorisation, le budget et le montage. Toutes les données chiffrées proviennent des fiches produit, des retours d'ateliers et des forums propriétaires cités en source.

À quoi sert le pont arrière sur une Série 5 F10 / F11

La Série 5 F10 (berline, 2010-2017), F11 (Touring), F07 (GT) et F18 (empattement long) partagent la même architecture de train arrière : essieu multibras, différentiel en carter aluminium suspendu au berceau par des silentblocs, arbres de sortie cannelés et arbre de transmission en deux tronçons avec palier central et flectors.

Le carter du F10 appartient à la famille des ponts BMW « LW », dans laquelle la couronne est soudée au boîtier de différentiel — le classement des carters BMW par diamètre de couronne détaille cette évolution. Conséquence pratique : sur un F10, on ne refait pas un rapport, on remplace l'ensemble par une unité au rapport strictement identique.

Sur les versions xDrive s'ajoutent en amont un pont avant et une boîte de transfert ATC35L — voir notre guide sur la boîte de transfert ATC35L des Série 5 F11 et Série 7 F01. Cette architecture impose une contrainte souvent ignorée : une différence de circonférence de roulement entre les trains fait travailler la transmission en permanence.

Peut-on rouler avec un différentiel arrière F10 qui fait du bruit ?

Réponse courte : oui pour un sifflement naissant, non pour un cognement.

Un sifflement (ou hurlement) qui apparaît dans une plage de vitesse précise, varie selon que vous accélérez ou levez le pied, et se stabilise, correspond à une usure de portée ou à un roulement de pignon qui commence à marquer. Il s'installe sur des milliers de kilomètres. Vous pouvez rejoindre un atelier sans tracter, en évitant les longues portions à vitesse constante.

Un cognement sec au changement de charge — typiquement quand vous relâchez puis reprenez les gaz — avec un jeu perceptible au flasque de pignon, est un autre signal. Il traduit un jeu d'engrènement excessif ou une perte de précharge. Le risque n'est plus le confort mais la rupture d'une dent de couronne.

Trois signaux imposent l'arrêt :

1. Copeaux brillants au bouchon magnétique de vidange (au-delà de la pâte grise fine, normale).
2. Suintement d'huile au joint spi de pignon qui devient une fuite franche : le niveau chute et la panne s'accélère.
3. Vibration nouvelle apparue en même temps que le bruit, signe d'un roulement déjà détruit.

Les symptômes décrits par les propriétaires de F10

Sur le forum allemand dédié aux F10/F11, un propriétaire de 523i berline de novembre 2010, à 190 000 km, décrit le bruit sans ambiguïté : « hatte Geräusche im Differential (hörte sich an wie eine Straßenbahn) » — un bruit de différentiel qui évoquait littéralement un tramway, accompagné d'un « Brummen beim Beschleunigen », un grondement à l'accélération. Après démontage, le verdict est instructif : « Kegelrad war in Ordnung, es war ein Lager das sich verabschiedet hatte » — le couple conique était sain, c'est un roulement qui avait lâché (fil complet sur les bruits de différentiel F10). Le pont a été remplacé par une unité révisée, et le support de différentiel, fissuré, renouvelé au passage.

C'est le schéma le plus fréquent sur cette génération : le roulement meurt avant la denture. D'où l'intérêt d'intervenir tôt.

Sur un 530d de 2014 à 195 000 km, un autre propriétaire décrit une phase plus avancée : « knallende Geräusche beim Lastwechsel und Einlegen des Rückwärtsgangs » (claquements au changement de charge et à l'engagement de la marche arrière), puis un « metallische Schleifgeräusch vom Differential deutlich zu hören », un raclement métallique clairement audible. Le devis constructeur est édifiant : « Ein neues Differential kostet bei BMW 2700 €, plus Einbau wäre ich sicherlich bei 4K€ » (discussion sur les casses de différentiel F10). Dans le même fil, un autre atelier a chiffré un différentiel neuf à 5 500 €.

Point important relevé par ce même fil : sur un 535d à 340 000 km, la panne n'était pas le pont mais le flasque d'entraînement de l'arbre de transmission — « Nicht das Differential ist defekt sondern der Flansch ». Avant de condamner un pont, il faut donc vérifier ce qui l'entoure.

Comment diagnostiquer un pont arrière F10 sans le déposer

La méthode qui suit se pratique en une heure, sans outillage spécifique.

1. L'écoute croisée. Roulez à vitesse stabilisée sur revêtement lisse, puis relâchez l'accélérateur sans freiner. Notez si le bruit :

• augmente en accélération → portée de dent côté traction ;
• augmente en décélération → portée côté rétro ;
• reste identique dans les deux cas → roulement, pas engrènement.

2. Le test roues levées. Sur chandelles, boîte au neutre, faites tourner chaque roue arrière à la main : un bruit rugueux localisé sur une seule roue oriente vers le roulement de roue.

3. Le jeu au flasque de pignon. Roues arrière bloquées, saisissez le flasque et faites-le tourner d'avant en arrière. Un léger jeu angulaire est normal ; un jeu axial dans l'axe de l'arbre ne l'est pas.

4. Le contrôle de l'huile. Ouvrez le bouchon de remplissage en premier — s'il est grippé, vous ne remplirez pas un pont que vous venez de vider. Une huile noire à odeur de soufre cuit signe la surchauffe.

5. L'élimination des faux coupables. Sur un F10 530d, un propriétaire décrit « un bruit de cognement sourd qui provient de l'arrière uniquement à faible vitesse (inf à 60 km/h) et lorsque la voiture n'est pas en ligne droite » ; verdict après recherche : « Ressort arrière gauche cassé et capuchon de l'amortisseur déboîté » (fil de diagnostic sur MA-BMW). Contrôlez flectors, palier central, ressorts et silentblocs de berceau avant d'ouvrir le pont — notre méthode de diagnostic du pont arrière BMW détaille cet ordre.

Le différentiel arrière F10 selon la motorisation et le rapport

C'est ici que la plupart des commandes se trompent : sur F10, la référence dépend du couple moteur, de la boîte et de la transmission, pas du modèle. Un 520d et un 550i n'ont ni le même rapport, ni le même carter.

Le tableau ci-dessous récapitule les références couvertes par notre catalogue pour la famille F10 / F11 / F07 / F18.

Les références alternatives se recoupent : le 33107584451 couvre également le 33107584450 (F10 LCI), et le 33107584444 le 33107584445 monté sur F07 GT LCI. Cette interchangeabilité reste conditionnée au rapport identique : sur un xDrive, un pont arrière au mauvais rapport détruit la boîte de transfert en quelques milliers de kilomètres. Notre guide des rapports de pont BMW F-Series 3.08 / 2.81 / 3.15 explique comment lire le vôtre, et notre article sur l'identification d'un différentiel BMW par sa référence détaille la lecture du marquage sur le carter.

Pourquoi ces ponts cassent : trois causes réelles

1. L'huile « à vie ». C'est la cause dominante et la plus évitable. BMW ne prévoit pas de vidange de pont sur le F10 ; la mécanique, elle, n'a pas lu la notice. Un propriétaire de 535i ActiveHybrid approchant les 150 000 km raconte l'avoir fait quand même : « huile d'origine remplacée, couleur ambré très foncé, comparé à la Castrol 75W90 », et le résultat en roulant : « à haute vitesse on entendait un léger sifflement dans la transmission, là j'ai bien prêté l'oreille et ça me semble être plus silencieux ». Contenance relevée sur ce pont : 0,9 litre (échange technique sur l'entretien du différentiel). L'huile préconisée est une 75W-90 ou 75W-85 100 % synthétique de norme GL-5 ; référez-vous au manuel d'atelier de votre motorisation pour la contenance exacte. La méthode complète est dans notre article vidange et entretien du pont arrière BMW F-Series.

2. Les pneumatiques dépareillés, sur xDrive. Sur un F11 525d xDrive de 2017 à 235 000 km, l'atelier BMW a diagnostiqué une transmission arrière hors service et attribué la cause aux pneus : « Werkstatt sagt, die Ursache seien Reifen mit unterschiedlichem Rollumfang », avec une règle chiffrée — « die Profiltiefe sollte zw. Vorder- und Hinterachse nicht mehr als 2 mm unterscheiden » (discussion complète). Deux millimètres d'écart de profondeur de sculpture entre les trains : c'est la tolérance à respecter sur toute BMW à transmission intégrale.

3. Les supports de différentiel fatigués. Fissurés, les silentblocs laissent le pont bouger, ce qui fatigue flectors et arbre de transmission et finit par charger anormalement les roulements. Sur le 523i cité plus haut, le support fissuré a été remplacé en même temps que le pont — et c'était probablement la cause première.

Notre solution : le différentiel reconditionné en échange standard

Autoliva fournit des différentiels reconditionnés en atelier partenaire certifié ISO 9001 : démontage intégral, nettoyage, contrôle pièce à pièce, remontage avec composants d'origine ou équivalents. Roulements, joints spi et visserie sont systématiquement remplacés, la portée d'engrènement et la précharge de pignon sont réglées, puis chaque unité passe au banc d'essai — fonctionnement, étanchéité et bruit sous charge — et repart avec son certificat de test.

Les conditions commerciales sont identiques sur toute la gamme F10 :

• Garantie jusqu'à 24 mois sur la pièce reconditionnée ;
• Échange standard sans caution : aucune consigne à avancer, le retour de l'ancienne pièce est pris en charge ;
• Pièces en stock, expédition sous délai confirmé à la commande ;
• Vérification de compatibilité par un technicien avant expédition.

Reste la question décisive : quelle référence pour votre voiture ? Le rapport ne se devine pas depuis la carte grise. Envoyez votre VIN complet ou votre plaque via le formulaire de devis : nous croisons le code châssis avec le catalogue BMW et confirmons référence et rapport, gratuitement.

Le montage : dépose, couples et rodage

Le remplacement d'un différentiel arrière de F10 est une opération d'atelier de trois à cinq heures selon l'équipement.

1. Vidanger le pont, bouchon de remplissage ouvert en premier.
2. Désolidariser les arbres de sortie côté pont ; les cannelures sont emmanchées, un extracteur est parfois nécessaire.
3. Débrancher l'arbre de transmission au flasque de pignon, en repérant l'indexation d'origine au trait de peinture pour conserver l'équilibrage.
4. Soutenir le pont sur vérin d'organe et déposer les fixations au berceau. Contrôler les silentblocs : les remplacer maintenant coûte quelques dizaines d'euros, plus tard c'est une seconde dépose.
5. Reposer l'ensemble et serrer en croix au couple du manuel d'atelier BMW de votre motorisation. Jamais « au ressenti » : une fixation mal répartie génère des vibrations et fissure le support.
6. Remplir à niveau, véhicule à plat, avec l'huile préconisée.

Le rodage n'est pas optionnel : 500 km sans charge lourde, sans remorquage et sans accélérations franches, en variant les vitesses, le temps que la portée s'établisse. Une première vidange précoce après ce rodage évacue les particules d'ajustement.

Trois erreurs reviennent sans cesse : arbre de transmission reposé sans indexation (vibration à 100 km/h), flectors et palier central réutilisés alors qu'ils sont fissurés, et silentblocs de différentiel laissés en place.

Prix : reconditionné, occasion, réparation ou neuf

Avant de comparer, un repère : chez BMW, un différentiel neuf pour F10 a été chiffré à 2 700 € pièce seule par un concessionnaire allemand, et jusqu'à 5 500 € par un autre atelier, hors main-d'œuvre. Le tableau ci-dessous replace chaque solution dans son contexte.

Le reconditionné s'impose pour deux raisons. D'abord l'écart de prix face au neuf, qui atteint un facteur deux à trois. Ensuite le contrôle : un pont de casse peut avoir 300 000 km et une portée creusée, et personne ne le saura avant le montage — donc après avoir payé la main-d'œuvre une première fois. La réparation garde du sens quand un seul roulement est en cause, mais elle exige un opérateur capable de régler une portée au bleu.

Questions fréquentes

Comment savoir si le différentiel arrière de ma Série 5 F10 est HS ?

Trois signes concordants : un bruit qui varie avec la charge moteur, un jeu axial au flasque de pignon, et des copeaux brillants au bouchon magnétique. Un seul signe ne suffit pas ; les trois ensemble ne laissent aucun doute.

Peut-on rouler avec un pont arrière F10 qui siffle ?

Quelques centaines de kilomètres, sans tracter ni charger, en surveillant le niveau d'huile. Dès que le sifflement devient un cognement ou qu'une vibration apparaît, il faut arrêter : le risque devient la rupture d'une dent de couronne.

Combien coûte un différentiel arrière de BMW Série 5 F10 ?

Chez Autoliva, de 1 050 à 2 390 € TTC selon la référence, en échange standard sans caution et garanti jusqu'à 24 mois. Le 33107584451 rapport 2.93 pour 520d et 525d est à 2 390 € TTC.

Faut-il vidanger le différentiel d'une F10 alors que BMW parle d'huile à vie ?

Oui. Les propriétaires qui l'ont fait vers 150 000 km rapportent une huile très foncée et un fonctionnement plus silencieux ensuite. Comptez de l'ordre de 0,9 litre de 75W-90 GL-5 synthétique, contenance à confirmer sur le manuel de votre motorisation.

Peut-on monter un pont d'un autre rapport sur une F10 ?

Non, sauf à changer aussi le pont avant sur un xDrive. Sur une propulsion, un rapport différent fausse le compteur, la gestion moteur et le comportement de la boîte automatique. Le rapport doit rester identique à l'origine.

Y a-t-il une consigne à payer sur un différentiel reconditionné ?

Non. L'échange standard fonctionne sans caution : vous payez la pièce, et le retour de l'ancien différentiel est pris en charge. La garantie va jusqu'à 24 mois sur la pièce reconditionnée.

Le différentiel arrière de F10 est-il le même que celui du F11 Touring ?

Les carters sont partagés, mais les rapports diffèrent selon la motorisation et la transmission. Le F11, plus lourd, reçoit fréquemment un rapport plus court. Envoyez votre VIN via le formulaire de devis pour confirmation.

Combien de temps prend le remplacement en atelier ?

Trois à cinq heures pour un atelier équipé d'un vérin d'organe, hors pièces annexes (flectors, palier central, silentblocs) qu'il est logique de remplacer en même temps.

Besoin d'une confirmation de référence avant de commander ? Envoyez votre VIN ou votre plaque via notre formulaire de devis, ou appelez notre équipe technique au 04 65 84 54 88 — réponse sous une heure ouvrée. La fiche complète du différentiel arrière BMW Série 5 F10 / F11 rapport 2.93 détaille compatibilités et garantie.
