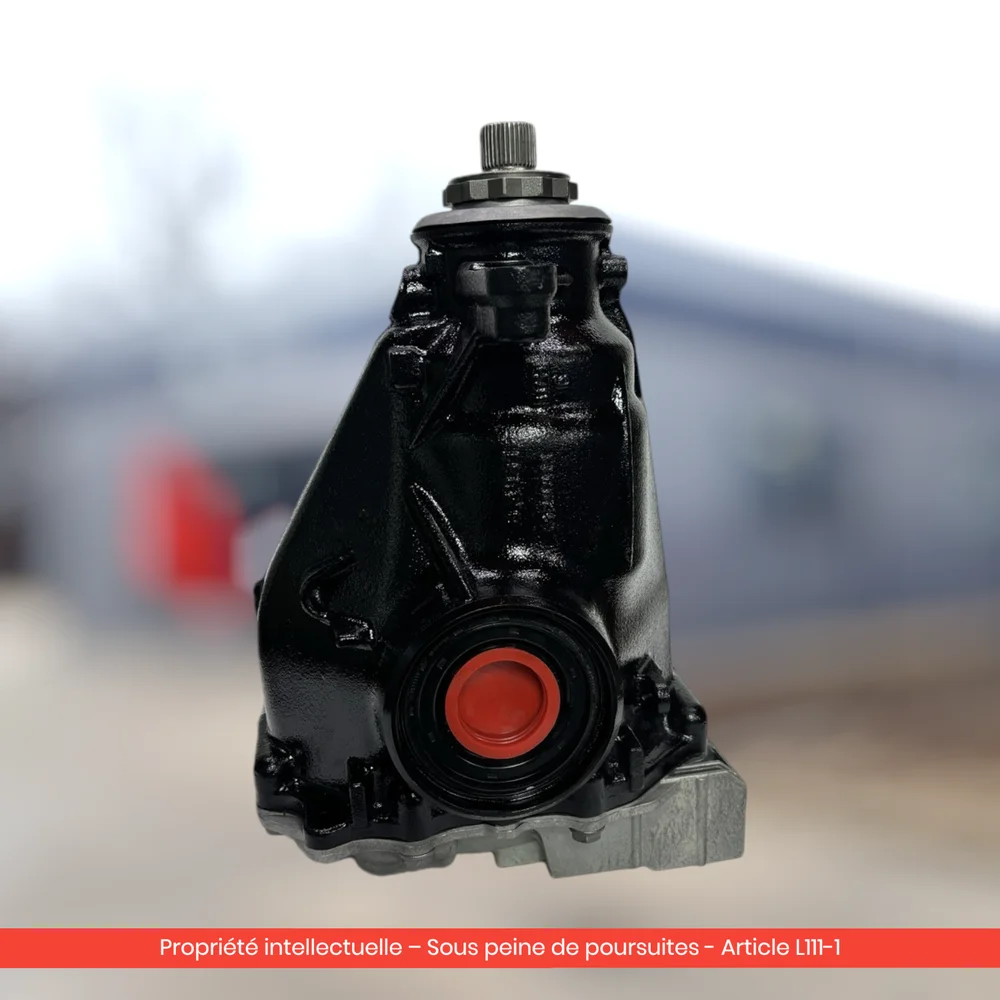

Différentiel arrière BMW Série 7 F01 / F02

L'essentiel en 30 secondes

• Le problème : sur BMW Série 7 F01 / F02 et sur Rolls-Royce Ghost — qui partage la même base technique — le pont arrière se manifeste par un choc au changement de charge, un sifflement à vitesse stabilisée ou une fuite au joint spi de pignon.
• La cause n°1 : le silentbloc de différentiel fissuré, avant même l'usure interne. Sur une caisse de plus de 2 tonnes avec 450 à 750 Nm de couple, c'est lui qui lâche en premier.
• C'est grave ? Un jeu de support se conduit encore. Un raclement métallique ou un jeu axial au flasque de pignon, non.
• La solution : différentiel arrière reconditionné Série 7 F02 / Rolls-Royce Ghost — 33107574691, rapport 2.81 — 1 890 € TTC, testé au banc, garantie jusqu'à 24 mois, échange standard sans caution.
• Un doute sur votre référence ? Envoyez votre VIN via le formulaire de devis : nous confirmons rapport et référence avant expédition.

Le différentiel arrière de la BMW Série 7 F01 / F02 appartient à une famille de ponts que l'on retrouve, à quelques références près, sur la Série 5 F07 GT, la Série 6 F06 / F12 / F13 et sur la Rolls-Royce Ghost, construite sur la plate-forme du F01. Cette parenté a une conséquence directe pour le propriétaire : le catalogue de pièces se recoupe, et une référence peut couvrir simultanément une 760i, un Ghost et une Série 6 Gran Coupé.

Cet article détaille les pannes réellement constatées sur ces ponts, la méthode pour distinguer un défaut de support d'une usure interne, les références par version, le budget et le montage — un montage que la direction active intégrale du F01 rend particulier.

Le pont arrière du F01 / F02 : une architecture à part

La Série 7 F01 (empattement court) et F02 (empattement long), produites de 2008 à 2015, reçoivent un essieu arrière multibras en aluminium, un différentiel en carter aluminium et — sur une large partie du parc — l'Integral Active Steering, la direction active sur les roues arrière. Cet équipement change tout au moment de l'intervention : son actionneur se loge exactement là où il faut passer pour déposer le pont.

Le Ghost, lancé en 2010, partage cette base. C'est la raison pour laquelle la référence 33107574691 couvre à la fois le Rolls-Royce Ghost, la BMW 760i F01 / F02, la Série 5 F07 GT, la Série 5 F10 / F11 et la Série 6 F06 / F12 / F13 : même famille de carter, même rapport 2.81.

Sur les versions xDrive du F01, un pont avant et une boîte de transfert ATC35L s'ajoutent en amont : voir notre guide sur la boîte de transfert ATC35L des Série 5 F11 et Série 7 F01. Là encore, la règle des pneumatiques appairés s'applique strictement.

Peut-on rouler avec un pont arrière de Série 7 qui cogne ?

Réponse courte : cela dépend d'où vient le jeu.

Un choc au changement de charge — vous levez le pied, vous reprenez les gaz, et un « clac » traverse la caisse — provient sur cette génération, neuf fois sur dix, du silentbloc arrière de différentiel, pas de la denture. Le véhicule reste conduisible, mais le jeu s'amplifie et finit par charger anormalement les roulements.

Un sifflement à vitesse stabilisée qui varie selon que vous accélérez ou levez le pied signe une usure de portée ou un roulement de pignon. Il se supporte quelques centaines de kilomètres.

Un raclement métallique ou un jeu axial au flasque de pignon imposent l'arrêt : la précharge est perdue, la denture travaille de travers.

Deux signaux supplémentaires doivent alerter :

1. Copeaux brillants au bouchon magnétique lors d'une vidange de contrôle.
2. Trace d'huile sur le carter, sur l'arbre de transmission ou au sol, signe d'un joint spi de pignon en fin de vie — cause classique de destruction en cascade décrite dans notre article fuite de pont arrière BMW.

Les symptômes décrits par les propriétaires de F01

Le témoignage le plus précis vient d'un propriétaire de 740d F01 de 2009, qui décrit exactement le symptôme le plus courant de cette génération : « bei meinem 2009er 740d F01 habe ich ein Schlagen bei Lastwechsel. Es fühlt sich an als ob der Antriebsstrang Spiel hätte, dabei gibt es immer einen Ruck und man bekommt einen Schlag zu hören » — un choc au changement de charge, comme si la transmission avait du jeu. Après inspection sous la voiture : « Nachdem ich mal drunter geschaut hatte habe ich bemerkt, dass das hintere Differentiallager in der Hinterachse stark gerissen war » — le silentbloc arrière de différentiel était fortement fissuré (fil technique sur le forum 7er).

Le même fil expose la difficulté propre au F01 : pour accéder au support, « Integral-Aktivlenkung ausbauen (dafür muss wohl die Hinterachse abgelassen werden) » et « Differential ausbauen, wobei man für die Abtriebswellen Spezialwerkzeug benötigt, da diese gesteckt sind und nicht geschraubt ». Les arbres de sortie sont emmanchés, pas boulonnés : un extracteur spécifique est nécessaire.

Autre enseignement, plus surprenant : tous les bruits d'essieu arrière de F01 ne viennent pas du pont. Sur un 730d équipé de la direction intégrale, un propriétaire décrit un bruit de roulement dans le coffre au freinage. Le réseau a fini par identifier la cause, et elle est générique : « Das Problem ist der Stellmotor der Hinterachse. Dieser knackt nach, wenn plötzliche Richtungswechsel ein spontanes Umstellen z.B. von Rechts nach Links erfordern » — c'est l'actionneur de direction arrière qui claque lors des changements de direction brusques, phénomène reproduit « bei allen in der Niederlassung zur Verfügung stehenden F01 mit Hinterrad-Lenkung », sur tous les F01 à direction arrière de la concession (discussion complète).

Conclusion pratique : sur un F01 équipé de l'Integral Active Steering, ne condamnez jamais le pont sans avoir écarté l'actionneur de direction arrière.

Diagnostiquer un pont arrière F01 / F02 en atelier

1. L'inspection visuelle du support. C'est le premier geste sur cette génération. Le silentbloc arrière de différentiel se contrôle par le dessous, véhicule sur pont : des fissures radiales dans le caoutchouc, un décentrage de la bague intérieure ou un contact métal-métal sont directement condamnatoires.

2. Le test du jeu de transmission. Roues arrière au sol, frein à main serré, passez alternativement en avant et en arrière au ralenti et écoutez. Un « clac » unique et sec, sans bruit continu, oriente vers le support ou les flectors ; un cliquetis répété oriente vers la denture.

3. L'écoute croisée. À vitesse stabilisée, relâchez l'accélérateur : un bruit qui augmente en accélération désigne la portée côté traction, un bruit qui augmente en décélération la portée côté rétro, un bruit constant un roulement.

4. Le jeu au flasque de pignon. Roues bloquées, faites tourner le flasque d'avant en arrière. Un jeu angulaire limité est normal ; un jeu axial ne l'est pas.

5. Le contrôle de l'huile. Bouchon de remplissage ouvert en premier. Huile noire à odeur de soufre cuit = surchauffe ; paillettes brillantes au bouchon magnétique = denture entamée.

6. L'élimination des faux coupables. Actionneur de direction arrière, flectors, palier central d'arbre de transmission, silentblocs de berceau, et sur xDrive la boîte de transfert. Notre méthode de diagnostic du pont arrière BMW donne l'ordre de contrôle complet.

Références et rapports selon la version

Sur Série 7 F01 / F02, la référence dépend de la motorisation et de la transmission, pas du modèle. Le tableau ci-dessous récapitule les trois références de notre catalogue qui couvrent cette famille.

La référence 33107574691 partage son périmètre avec les références 33107574692, 33108742125, 33107630828, 33108742152 et 33107630829 : c'est la même famille de carter déclinée par marché et par millésime. Le 33107577100 est de son côté interchangeable avec le 33104574315 monté sur F07 GT.

Cette interchangeabilité vaut à rapport identique uniquement. Un pont arrière au mauvais rapport fausse le compteur et la stratégie de la boîte automatique, et sur un xDrive détruit la boîte de transfert. Le mode d'emploi complet est dans notre article identifier son différentiel BMW par la référence et le rapport gravé, et le comparatif des valeurs dans ratios de pont arrière BMW F-Series.

Pourquoi ces ponts cassent : trois causes réelles

1. Le support de différentiel. C'est la cause première sur F01 / F02, et de loin. Le pont d'une Série 7 encaisse le couple d'un V8 ou d'un V12 dans une caisse lourde, avec un silentbloc unique à l'arrière du carter. Quand il fissure, le pont se met à osciller au changement de charge : chaque choc se transmet à l'arbre de transmission, aux flectors et, à terme, aux roulements de pignon.

2. L'huile « à vie ». BMW ne prévoit pas de vidange de pont sur cette génération. Dans les faits, une huile de pont vieillit par cycles thermiques, et une berline lourde en fait beaucoup. La bonne pratique d'atelier consiste à contrôler et remplacer l'huile vers 100 000 à 150 000 km, en 75W-90 ou 75W-85 100 % synthétique de norme GL-5, la contenance exacte étant à relever dans le manuel d'atelier de la motorisation concernée.

3. Les pneumatiques dépareillés, sur xDrive. La tolérance retenue par les ateliers BMW est de 2 mm d'écart maximum de profondeur de sculpture entre le train avant et le train arrière. Au-delà, la transmission travaille en permanence pour compenser une différence de circonférence de roulement — et c'est la boîte de transfert, puis le pont, qui paient.

Notre solution : le différentiel reconditionné en échange standard

Autoliva fournit ces différentiels reconditionnés en atelier partenaire certifié ISO 9001. Chaque unité est démontée intégralement, nettoyée, contrôlée pièce à pièce puis remontée avec des composants d'origine ou équivalents : roulements, joints spi et visserie sont systématiquement remplacés, la portée d'engrènement et la précharge de pignon sont réglées. Le bloc passe ensuite au banc d'essai — fonctionnement, étanchéité, bruit sous charge — et repart avec son certificat de test.

Les conditions sont les mêmes sur toute la gamme F01 / F02 et Ghost :

• Garantie jusqu'à 24 mois sur la pièce reconditionnée ;
• Échange standard sans caution : pas de consigne à avancer, retour de l'ancienne pièce pris en charge ;
• Pièces en stock, expédition sous délai confirmé à la commande ;
• Compatibilité vérifiée par un technicien avant expédition.

Sur un parc où cohabitent 730d, 740i, 750i, 760i, versions xDrive, empattements longs et Rolls-Royce Ghost, la vérification de référence est la seule étape qui ne se néglige pas. Envoyez votre VIN complet via le formulaire de devis : nous croisons le code châssis avec le catalogue constructeur et confirmons référence et rapport, gratuitement.

Montage : la contrainte de la direction active arrière

Le remplacement du différentiel d'une Série 7 F01 / F02 demande une préparation que n'exige pas une Série 5.

1. Vidanger le pont, bouchon de remplissage ouvert en premier.
2. Débrancher l'arbre de transmission au flasque de pignon en repérant l'indexation d'origine au trait de peinture.
3. Extraire les arbres de sortie : ils sont emmanchés cannelés, pas boulonnés. Un extracteur adapté est indispensable — forcer au levier abîme le joint spi et la portée.
4. Gérer l'Integral Active Steering si le véhicule en est équipé : selon la méthode retenue, il faut soit déposer l'actionneur, soit descendre partiellement le train arrière. Certains ateliers se contentent de désolidariser le pont et de l'abaisser de quelques centimètres pour libérer l'accès au support, sans tout démonter.
5. Reposer l'ensemble et serrer en croix au couple du manuel d'atelier BMW de la motorisation.
6. Remplir à niveau, véhicule à plat.

Le rodage s'applique : 500 km sans charge lourde ni accélérations franches, en variant les vitesses, le temps que la portée s'établisse. Une vidange précoce après ce rodage évacue les particules d'ajustement.

Les erreurs classiques sur cette voiture : arbre de transmission reposé sans indexation (vibration entre 100 et 130 km/h), flectors et palier central réutilisés, et surtout support de différentiel laissé en place — le pont reconditionné reprend alors le défaut qui a tué le précédent.

Prix : reconditionné, occasion, réparation ou neuf

Un repère avant de comparer : sur cette famille de ponts BMW, un différentiel neuf au réseau se chiffre en milliers d'euros pièce seule, hors main-d'œuvre, et la disponibilité des références de Rolls-Royce Ghost est plus étroite encore. Le tableau ci-dessous replace chaque solution.

Sur une Série 7 ou un Ghost, l'argument du reconditionné ne tient pas seulement au prix : il tient au contrôle. Un pont d'occasion prélevé sur un véhicule de 250 000 km n'a été ni ouvert, ni mesuré, ni réglé. Compte tenu du temps de main-d'œuvre nécessaire à la dépose sur cette plate-forme — direction active comprise — recommencer l'opération six mois plus tard coûte plus cher que l'écart de prix initial.

Questions fréquentes

Comment savoir si le différentiel arrière de ma Série 7 F01 est HS ?

Distinguez d'abord le support de la denture : un « clac » unique au changement de charge désigne le silentbloc, un sifflement ou un raclement continu désigne l'intérieur du pont. Un jeu axial au flasque de pignon confirme l'usure interne.

Le différentiel de Rolls-Royce Ghost est-il le même que celui de la BMW Série 7 ?

Sur le périmètre de la référence 33107574691, rapport 2.81, oui : le Ghost partage la plate-forme du F01 et cette référence couvre les deux véhicules, ainsi que la 760i, la Série 5 F07 GT et la Série 6 F06 / F12 / F13.

Combien coûte un différentiel arrière de BMW Série 7 F01 / F02 ?

Chez Autoliva, de 1 690 à 1 890 € TTC selon la référence, en échange standard sans caution et garanti jusqu'à 24 mois. Le 33107574691 rapport 2.81 est à 1 890 € TTC.

Mon F01 fait du bruit à l'arrière mais le pont semble sain : que vérifier ?

L'actionneur de direction arrière sur les véhicules équipés de l'Integral Active Steering. Des propriétaires ont vu le phénomène reproduit sur tous les F01 à direction arrière d'une même concession. Vérifiez aussi flectors, palier central et ressorts.

Faut-il vidanger le pont d'une Série 7 F01 ?

BMW le déclare rempli à vie, mais la pratique d'atelier recommande un remplacement vers 100 000 à 150 000 km en huile 75W-90 ou 75W-85 GL-5 synthétique. Reportez-vous au manuel de votre motorisation pour la contenance exacte.

Y a-t-il une consigne à payer sur le différentiel reconditionné ?

Non. L'échange standard fonctionne sans caution : vous ne payez que la pièce, et le retour de l'ancien différentiel est pris en charge. La garantie va jusqu'à 24 mois.

Peut-on monter un pont de Série 5 F10 sur une Série 7 F01 ?

Uniquement si la référence et le rapport correspondent — et c'est parfois le cas, plusieurs références couvrant les deux modèles. C'est la référence gravée, pas le modèle, qui fait foi. Envoyez votre VIN via le formulaire de devis.

Combien de temps dure l'intervention en atelier ?

Comptez une demi-journée à une journée selon l'équipement du véhicule. La direction active arrière et les arbres de sortie emmanchés allongent sensiblement la dépose par rapport à une Série 5.

Besoin d'une confirmation de référence avant de commander ? Envoyez votre VIN via notre formulaire de devis ou appelez notre équipe technique au 04 65 84 54 88 — réponse sous une heure ouvrée. La fiche du différentiel arrière BMW Série 7 F02 / Rolls-Royce Ghost rapport 2.81 détaille compatibilités et garantie.
