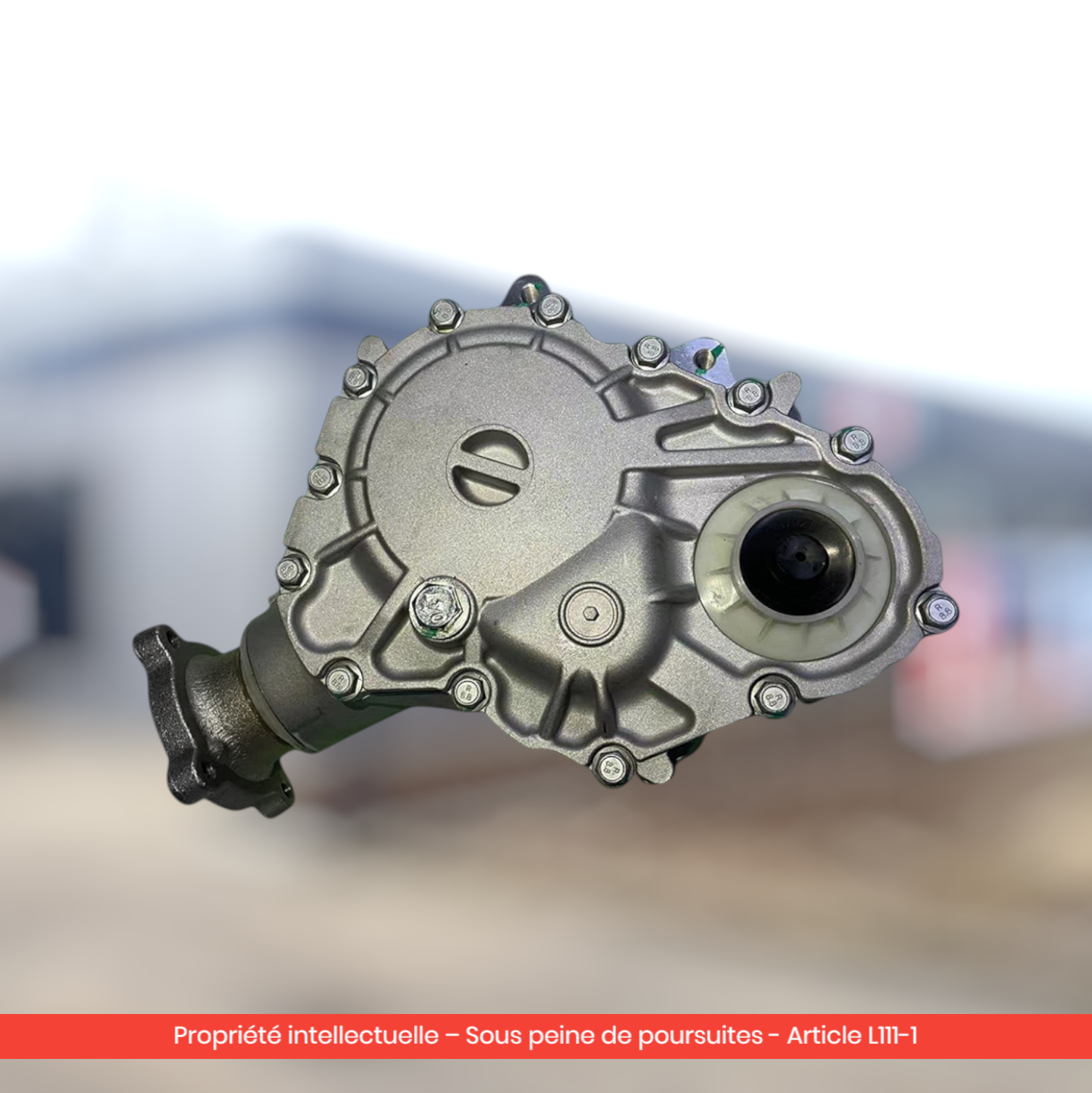

Le Mazda CX-9 AWD est connu pour une défaillance prématurée de sa boîte de transfert (PTU, Power Transfer Unit, référence AW21-27-500R-9U). Sur les motorisations V6 3,5L Duratec (2007-2009) et V6 3,7L Cyclone 273 ch (2010-2015), les premiers signes de panne apparaissent souvent entre 80 000 et 130 000 km — parfois dès 50 000 km en usage urbain. Ce guide détaille comment diagnostiquer une panne PTU sur Mazda CX-9 en distinguant chaque type de bruit, vibration ou fuite, pour confirmer la cause avant d'engager une réparation à plusieurs milliers d'euros.
Comment savoir si la PTU de votre CX-9 est en panne ?
Le diagnostic d'une PTU défaillante sur CX-9 ne se fait pas avec une valise OBD classique — la PTU est une pièce purement mécanique sans capteur ni module électronique. Le diagnostic repose donc sur trois signaux : les bruits, les vibrations et les fuites. Voici la démarche structurée à suivre :
- Test à froid puis à chaud : démarrer le véhicule moteur froid, écouter les bruits sur les 5 premières minutes, puis refaire l'observation après 30 minutes de roulage urbain
- Test virages serrés : effectuer des manœuvres de parking à très faible vitesse (5-10 km/h) en braquant à fond gauche puis droite — les défauts de PTU se révèlent particulièrement à cette vitesse
- Test accélération : accélération franche sur route, à vide et en charge (3-4 passagers), pour détecter les vibrations
- Test stationnement : sous le véhicule, inspection visuelle de la zone PTU pour détecter toute trace d'huile
Bruits anormaux : comment les interpréter ?
Chaque type de bruit correspond à une phase d'usure différente de la PTU.
Le grognement sourd à 30-80 km/h
C'est le premier signal d'alerte. Le bruit est sourd, métallique, présent en ligne droite à vitesse modérée. Il s'atténue ou disparaît au lever de pied, et réapparaît à la remise des gaz. Selon les retours sur CarComplaints, ce grognement est dû aux roulements à aiguilles internes qui commencent à se gripper sur l'arbre primaire.
Le grincement en virage serré
Très caractéristique du CX-9. Lors des manœuvres à faible vitesse avec braquage prononcé, un grincement aigu apparaît. C'est le symptôme typique d'une chaîne de transmission interne usée combinée à une chute de niveau d'huile. À ce stade, la PTU peut tenir encore quelques milliers de kilomètres mais la dégradation est irréversible.
Le claquement sec à l'accélération
Un claquement métallique à l'accélération depuis l'arrêt indique généralement un jeu excessif dans les pignons d'engrenage internes. C'est un stade plus avancé de la panne — le risque d'endommagement de la transmission automatique en aval devient réel.
Le sifflement haute fréquence
Un sifflement aigu, continu, qui apparaît à vitesse stabilisée sur autoroute (80-110 km/h) est le signe d'une rupture imminente. Selon les discussions sur Mazdas247, c'est souvent le dernier signal avant la perte totale de motricité aux roues arrière. Arrêter immédiatement l'utilisation du véhicule.
⚠️ Attention : ne jamais confondre le bruit PTU avec un bruit de roulement de roue. Test simple : si le bruit varie en fonction de la vitesse mais pas de la direction de braquage, c'est probablement un roulement. Si le bruit s'intensifie en virage serré, c'est la PTU.
Vibrations à l'accélération : la PTU ou autre chose ?
Les vibrations sur CX-9 peuvent venir de plusieurs sources. Voici comment isoler la PTU :
| Symptôme observé | Cause probable | Test confirmation |
|---|---|---|
| Vibration entre 60-100 km/h, accentuée à l'accélération | PTU (chaîne ou pignons internes) | Disparaît au lever de pied complet |
| Vibration à toute vitesse, constante | Arbre de transmission ou cardans | Présente même en roue libre |
| Vibration dans le volant, surtout en virage | Roulement de roue ou cardan extérieur | Varie selon le braquage gauche/droite |
| Vibration au frein uniquement | Disques voilés | Disparaît hors freinage |
Si la vibration est exclusivement présente à l'accélération et entre 60-100 km/h, et qu'elle s'atténue au lever de pied, la PTU est en cause à 90%.
Fuite d'huile sous la PTU : comment la confirmer
La fuite est l'un des symptômes les plus alarmants car l'huile peut tomber directement sur le collecteur d'échappement, créant une odeur de brûlé et un risque d'incendie. Le bulletin technique TSB MC-10117766 émis par Mazda en 2014 reconnaît officiellement ce défaut sur les CX-9 AWD millésimes 2010-2014.
Localisation de la fuite :
- Stationner le véhicule sur surface propre pendant 24 heures
- Inspecter le sol sous le véhicule : taches d'huile sombre, presque noire (l'huile PTU dégradée est très foncée)
- Lever le véhicule sur pont ou chandelles, inspecter le carter PTU à droite de la transmission, juste derrière le bloc moteur
- Identifier le point de fuite : joint spi de l'arbre de sortie (le plus fréquent), joint de carter, bouchon de remplissage
Quantité de fuite :
- Goutte à goutte sur stationnement (1-2 cm² au sol par 24h) : surveiller, intervention dans les 3 mois
- Tâche significative (> 10 cm²) : intervention immédiate
- Fumée bleue sous le capot après roulage : arrêt immédiat du véhicule, risque d'incendie
💡 Bon à savoir : sur le CX-9, l'huile de PTU est rouge à l'origine mais devient noire et boueuse après dégradation thermique. Une huile noire confirme un fonctionnement prolongé en conditions dégradées — la PTU est probablement déjà endommagée même sans bruit perceptible.
Test routier final : vérifier la perte de motricité AWD
Pour confirmer que la PTU ne transmet plus correctement le couple aux roues arrière :
- Test sur sol meuble (gravier, terre tassée) : démarrer en accélération franche, sortir d'un parking en gravier — un CX-9 AWD doit grimper sans patinage. Si les roues avant patinent et que les roues arrière ne reprennent pas, la PTU ne distribue plus correctement le couple.
- Test pente raide : tenter une montée raide à pleine charge. Une PTU défaillante se manifeste par un manque de relance, des à-coups ou des vibrations marquées.
- Test rouleur (en garage) : un banc à rouleaux confirme la répartition de couple — peu de garages indépendants en disposent, mais c'est le test le plus fiable.
Combien coûte une boîte de transfert Mazda CX-9 ? Les options disponibles
| Solution | Prix | Garantie | Commentaire |
|---|---|---|---|
| Réparation spécialisée | Variable, souvent non proposé | 6-12 mois | Très peu d'ateliers ouvrent une PTU CX-9 |
| Occasion (300-700 €) | 3-6 mois | Risqué | Même défaut de conception sur le donneur |
| Reconditionné CPF | 1 290 € TTC | 2 ans | Joints renforcés, huile haute température, banc d'essai |
| Échange standard concession | 1 800-2 400 € | 2 ans | Disponibilité limitée (modèle ancien) |
💡 Bon à savoir : sur le CX-9 spécifiquement, le reconditionné Car Parts France est techniquement supérieur à la pièce neuve constructeur car nous remplaçons les joints d'origine par des joints renforcés et utilisons une huile haute température — deux modifications qui traitent directement le défaut de conception.
Quel garage choisir pour le diagnostic et le remplacement
La PTU du CX-9 est partagée avec la plateforme Ford CD3 (Ford Edge, Lincoln MKX). Un garagiste spécialisé Ford ou un atelier transmission compétent saura intervenir dessus, même s'il ne traite habituellement pas de Mazda. Critères :
- Pont 2 colonnes ou 4 colonnes (la PTU se dépose par le bas)
- Expérience transmission Ford 6F50/6F55 (couplée à la PTU CX-9)
- Capacité à effectuer une vidange de transmission automatique (recommandée après remplacement PTU)
Pour comprendre toutes les compatibilités, références OEM et le processus de reconditionnement détaillé, consultez notre guide complet sur la boîte de transfert Mazda CX-9 AWD.
Vous envisagez la prévention plutôt que la réparation ? Découvrez notre guide sur la vidange préventive de la PTU CX-9.
Boîte de transfert reconditionnée Mazda CX-9 AWD 2007-2015 | Échange standard | Garantie 2 ans
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Comment savoir si c'est ma PTU ou un roulement de roue qui fait du bruit ?
Test simple : si le bruit s'intensifie en braquant fort à faible vitesse (parking, virage serré), c'est la PTU. Un roulement de roue varie surtout avec la vitesse et change de tonalité en fonction de la charge sur la roue. Faire un test de braquage à 5-10 km/h pour confirmer.
Est-ce que je peux diagnostiquer la PTU avec ma valise OBD ?
Non. La PTU du Mazda CX-9 est une pièce purement mécanique sans capteur ni module électronique. Aucun code défaut n'est généré, même en cas de panne avancée. Le diagnostic se fait uniquement par bruit, vibration et inspection visuelle.
Combien coûte le remplacement complet d'une PTU CX-9 ?
Pièce reconditionnée Car Parts France 1 290 € TTC + main-d'œuvre dépose/repose 400-800 € selon le garage = entre 1 700 et 2 100 € au total. C'est nettement moins cher que les 4 000-5 000 $ rapportés par les forums américains pour une intervention en concession.
Que se passe-t-il si je continue à rouler avec une PTU défaillante ?
Risque principal : l'arbre primaire de la transmission automatique peut se cisailler, entraînant le remplacement de la boîte automatique en plus de la PTU (3 000-5 000 € supplémentaires). Risque secondaire : fuite d'huile sur l'échappement chaud → risque d'incendie.
À partir de quel kilométrage faut-il surveiller la PTU ?
À partir de 60 000 km, vérifier visuellement l'absence de fuite à chaque vidange. À partir de 80 000 km, inspection trimestrielle recommandée. Une vidange préventive entre 50 000 et 80 000 km double la durée de vie attendue.
