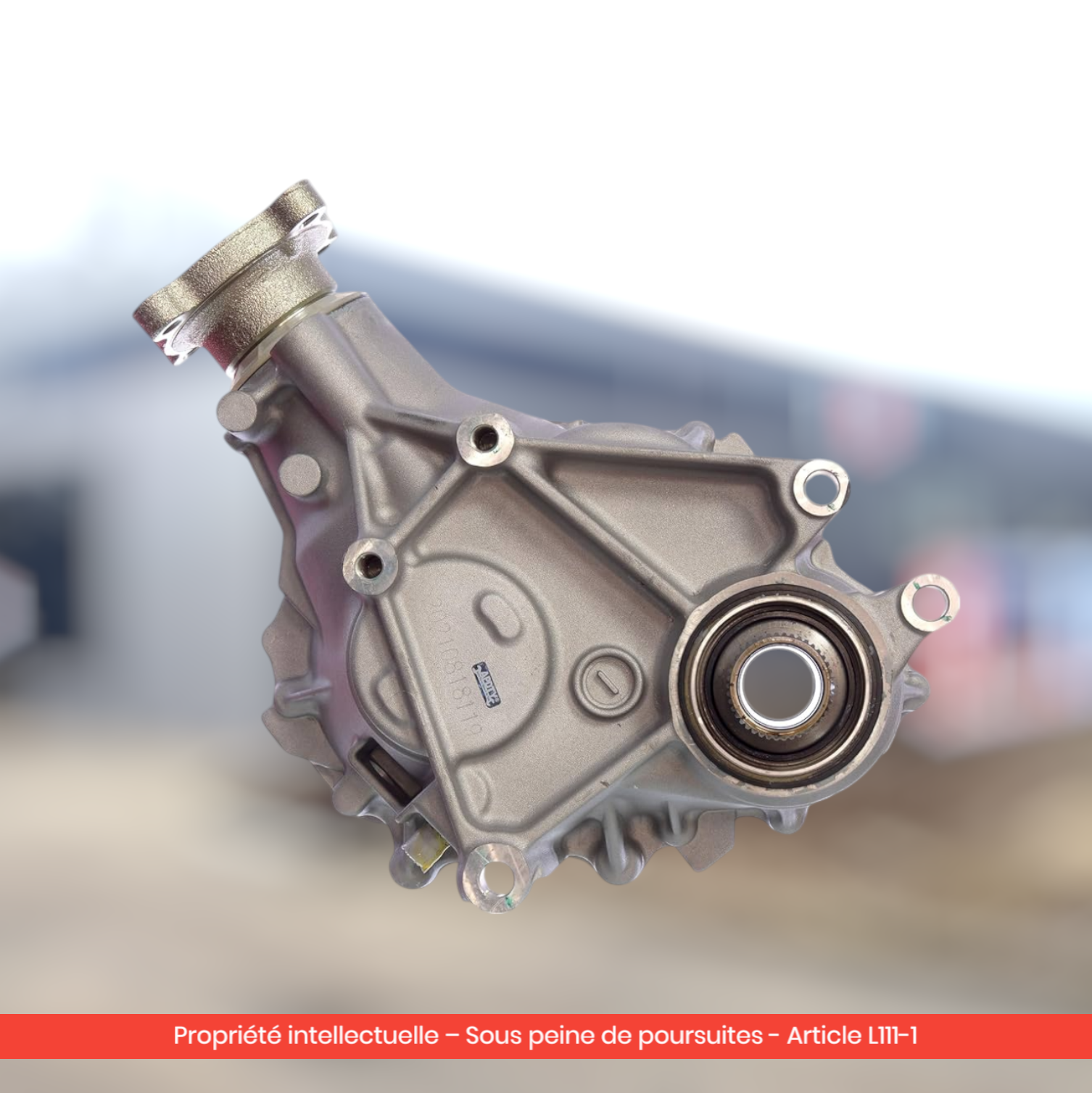

Boîte de transfert Mazda CX-9 AWD : guide complet (PTU 2007-2015)

La boîte de transfert Mazda CX-9 AWD (référence d'origine AW21-27-500R-9U, également connue sous AW2127500R9U, équivalent PTU/Power Transfer Unit) équipe le SUV familial Mazda CX-9 de première génération (TB) entre 2007 et 2015 dans toutes les versions à transmission intégrale. Couplée au moteur V6 3,7L Cyclone partagé avec la plateforme Ford CD3 (Lincoln MKX, Ford Edge), elle est connue pour une défaillance fréquente — au point qu'aux États-Unis, Mazda a étendu la garantie à 9 ans sur les millésimes 2009-2013. Ce guide couvre les symptômes, la liste complète des références OEM, les motorisations concernées, le comparatif des prix et les solutions de remplacement.

Qu'est-ce que la boîte de transfert (PTU) du Mazda CX-9 et à quoi sert-elle ?

La boîte de transfert du CX-9 — appelée Power Transfer Unit (PTU) dans la nomenclature Mazda/Ford — est un boîtier mécanique fixé directement à la sortie de la boîte de vitesses automatique 6 rapports. Son rôle : prélever une partie du couple destiné à la traction avant pour le redistribuer vers le différentiel arrière via un arbre de transmission longitudinal.

Sur le CX-9, la PTU n'est pas une boîte de transfert "classique" comme celle d'un Land Rover ou d'un BMW xDrive. C'est une unité plus compacte, scellée à vie d'usine, qui fonctionne en permanence dès que le véhicule est en marche — il n'y a pas de débrayage de l'AWD, pas de mode 4x4 sélectionnable.

Cette conception simplifiée a un avantage (poids réduit, coût d'origine maîtrisé) mais un inconvénient majeur : la PTU est positionnée très près du collecteur d'échappement, ce qui provoque une montée en température excessive. Selon les retours sur Mazdas247 et CarComplaints, cette chaleur dégrade l'huile interne (pourtant prévue "à vie"), qui se transforme progressivement en boue et provoque la défaillance des roulements à aiguilles, de la chaîne et du joint d'étanchéité.

💡 Bon à savoir : seules les versions AWD du CX-9 sont équipées d'une PTU. Les versions FWD (traction avant) commercialisées principalement aux États-Unis n'ont pas ce composant. Le CX-9 vendu en Europe et au Moyen-Orient était quasi exclusivement en AWD.

Les symptômes d'une boîte de transfert CX-9 défaillante

La défaillance de la PTU sur Mazda CX-9 suit un schéma assez typique, documenté sur de nombreux forums propriétaires.

Bruit de grognement ou grincement (notamment en virage)

Le symptôme le plus fréquent. Un bruit sourd ou métallique apparaît à vitesse modérée (30 à 80 km/h), souvent accentué dans les virages serrés (parking, ronds-points). Selon CarComplaints, ce bruit est dû à l'usure des roulements à aiguilles internes qui finissent par se "souder" à l'arbre de sortie quand l'huile est devenue sludge.

Vibrations à l'accélération

Après le bruit vient la vibration. Le ressenti se manifeste typiquement à l'accélération entre 60 et 100 km/h, avec une sensation de "broutement" remontant par le plancher. Le pédalier peut également vibrer. C'est généralement le signe que la chaîne interne ou les pignons commencent à présenter du jeu.

Odeur de brûlé dans l'habitacle

Symptôme tardif et alarmant. La PTU finit par fuir au niveau du joint spi de l'arbre de sortie, et l'huile coule directement sur le collecteur d'échappement situé à proximité. L'odeur est forte, persistante, parfois accompagnée de fumée bleue sous le capot. À ce stade, l'arrêt immédiat du véhicule est impératif — risque d'incendie.

Sifflement aigu et perte de motricité

Dans les cas les plus avancés, un sifflement haute fréquence apparaît, suivi d'une perte progressive de motricité aux roues arrière. Le couple finit par n'être transmis qu'aux roues avant, le véhicule perd sa capacité 4x4. Selon les forums, l'arbre primaire de la boîte de vitesses peut se rompre (cisaillement) si on continue à rouler dans cet état — auquel cas il faut remplacer non seulement la PTU mais aussi la transmission complète.

⚠️ Attention : le scénario "PTU + transmission" est documenté dans plusieurs cas sur Mazdas247. Ne jamais ignorer un grognement ou une vibration sur un CX-9 AWD — la facture peut doubler en quelques milliers de kilomètres supplémentaires.

Problème connu : la PTU du CX-9, défaut de conception reconnu

Le défaut de la PTU sur le Mazda CX-9 fait l'objet de centaines de plaintes documentées, principalement aux États-Unis et en Australie (marchés où le CX-9 a été vendu en grand volume). La cause technique est désormais claire :

• Position trop proche du collecteur d'échappement : la chaleur dégrade l'huile prévue "à vie"
• Huile non vidangeable d'usine : pas de bouchon de vidange, pas de procédure d'entretien officielle Mazda
• Bearings à aiguilles non protégés : une fois l'huile dégradée en sludge, les aiguilles s'incrustent dans l'arbre

Le bulletin technique constructeur TSB MC-10117766 émis par Mazda en 2014 reconnaît officiellement le problème de "bruit anormal et fuite d'huile" sur les CX-9 AWD millésimes 2010-2014. Aux États-Unis, la garantie a été étendue à 9 ans pour les millésimes 2009-2013 — extension qui n'a pas été appliquée en Europe.

Kilométrage de défaillance typique remonté par les propriétaires :

• Cas précoces : dès 50 000 km en usage urbain (chaleur prolongée, peu de refroidissement)
• Cas moyens : entre 80 000 et 130 000 km
• Cas tardifs : 150 000 à 180 000 km (entretien préventif réalisé)

Une bonne pratique préventive consiste à percer un bouchon de vidange et à réaliser une vidange tous les 30 000 à 50 000 km — opération non prévue par Mazda mais réalisée par certains propriétaires informés (voir Mazda CX9 Power Transfer Unit Maintenance YouTube).

Quels véhicules sont concernés ?

💡 Bon à savoir : la pièce de Car Parts France (référence AW21-27-500R-9U) est compatible avec l'ensemble des millésimes 2007-2015. Pour vérifier, communiquer le numéro VIN à notre service technique via le formulaire de devis.

Comment vérifier la compatibilité avec votre véhicule ?

Trois méthodes pour confirmer que la pièce est adaptée à votre CX-9 :

1. Relever la référence sur la PTU d'origine : référence gravée sur l'étiquette latérale, formats reconnus AW21-27-500R-9U, AW21-27-500P-9U, AW21-27-500N-9U, etc.
2. Communiquer le VIN au service technique Car Parts France via le formulaire de devis — vérification réalisée sous 24h.
3. Vérifier la carte grise : la mention "AWD" ou "4WD" sur la version doit apparaître. Les CX-9 FWD ne sont pas concernés.

Tableau des références OEM compatibles :

Combien coûte une boîte de transfert Mazda CX-9 ? Comparatif des prix

Coût main-d'œuvre montage : 400 € à 800 € dans un garage indépendant compétent en transmission Ford/Mazda (la PTU est partagée avec Ford Edge / Lincoln MKX, donc connue des spécialistes Ford).

💡 Le meilleur rapport qualité/prix : la solution reconditionnée Car Parts France (fiche produit) à 1 290 € TTC, garantie 2 ans, intègre des joints d'étanchéité renforcés et un huile haute température pour limiter le défaut d'origine. Demander un devis.

Boîte de transfert Mazda CX-9 reconditionnée : la solution fiable et économique

Le reconditionnement Car Parts France pour la PTU CX-9 va plus loin qu'un simple changement de pièces d'usure. Compte tenu du défaut de conception connu, le processus inclut systématiquement :

Le processus de reconditionnement

1. Démontage complet de la PTU et nettoyage haute pression du carter
2. Inspection de l'arbre primaire, des engrenages et de la chaîne de transmission
3. Remplacement systématique des roulements à aiguilles, joints spi, joints toriques
4. Reconditionnement de l'embrayage à friction ou remplacement complet si dégâts internes
5. Remplissage avec une huile haute performance prévue pour résister à des températures élevées (et non à l'huile d'origine standard)
6. Test sur banc d'essai : simulation de fonctionnement à charge variable, mesure du bruit et de la température, vérification de l'étanchéité
7. Garantie 2 ans pièces

Reconditionné vs. occasion : quelle différence ?

L'occasion semble séduisante (300-700 €) mais comporte un risque majeur sur le CX-9 spécifiquement : la pièce d'occasion souffre du même défaut de conception que celle qu'elle remplace. Si l'historique d'entretien du véhicule donneur est inconnu, vous achetez probablement une PTU qui finira par lâcher dans les 12-24 mois suivants. Le reconditionnement traite la cause (huile dégradée, joints fragilisés, roulements abîmés) au lieu de simplement remplacer la pièce par une équivalente.

Le montage : ce qu'il faut savoir

Étapes principales du montage

1. Mise sur pont, dépose de la roue avant droite et du protège-carter
2. Vidange de la transmission automatique (la PTU communique avec elle)
3. Dépose de l'arbre de transmission longitudinal
4. Démontage des fixations de la PTU (4 boulons sur la cloche de transmission)
5. Extraction de la PTU vers le bas (passage tendu, prévoir un cric atelier dédié)
6. Mise en place de la PTU reconditionnée avec joint d'étanchéité neuf
7. Repose dans l'ordre inverse, remplissage transmission, test routier

Conseils post-montage

Compter 4 à 6 heures de main-d'œuvre selon l'expérience du garage. Aucune programmation n'est nécessaire sur le CX-9 — la PTU est purement mécanique, pas de module électronique. Après remplacement, effectuer un test routier de 50 km incluant des virages serrés pour confirmer l'absence de bruit anormal.

💡 Bon à savoir : pour prolonger la durée de vie de la nouvelle PTU, il est fortement recommandé de prévoir une vidange préventive de la transmission automatique tous les 60 000 km, et de surveiller régulièrement l'absence de fuite sous la PTU.

Guides par modèle : trouvez la solution pour votre véhicule

• Mazda CX-9 PTU bruit, vibration et fuite : diagnostic complet — Guide diagnostic par symptôme, codes défaut éventuels, démarche atelier.
• Vidange PTU Mazda CX-9 : prévenir la panne du transfert — Procédure de vidange préventive, choix de l'huile, intervalle recommandé.
• Boîte de transfert Mazda CX-9 prix : comparatif des solutions — Toutes les options chiffrées : occasion, reconditionné, neuf, devis personnalisé.
• Mazda CX-9 PTU : faut-il aussi changer la transmission automatique ? — Cas où la défaillance PTU entraîne le remplacement de la boîte automatique.

FAQ

Combien coûte une boîte de transfert Mazda CX-9 reconditionnée ?

La boîte de transfert (PTU) reconditionnée Car Parts France pour Mazda CX-9 AWD 2007-2015 coûte 1 290 € TTC, garantie 2 ans, livrée en 48-72h. Paiement en 3 fois sans frais disponible (3 × 430 €).

Quels sont les premiers signes d'une PTU CX-9 défaillante ?

Les premiers signes sont généralement un grognement ou bruit sourd à 30-80 km/h, accentué dans les virages, suivi de vibrations à l'accélération. Une odeur de brûlé dans l'habitacle est un signe d'urgence (fuite d'huile sur l'échappement).

À quel kilométrage la PTU du CX-9 tombe-t-elle en panne ?

Selon les retours forum (Mazdas247, CarComplaints), la défaillance survient typiquement entre 80 000 et 130 000 km. Les cas précoces dès 50 000 km concernent les véhicules en usage urbain (chaleur prolongée). Une vidange préventive prolonge significativement la durée de vie.

Pourquoi la PTU du CX-9 est-elle un problème connu ?

La PTU est positionnée trop près du collecteur d'échappement, ce qui surchauffe l'huile interne (prévue "à vie" mais qui se dégrade en sludge). Mazda a étendu la garantie à 9 ans aux États-Unis pour les 2009-2013. Bulletin technique TSB MC-10117766.

Faut-il programmer la PTU après remplacement ?

Non. La PTU du CX-9 est purement mécanique, sans module électronique. Aucune programmation n'est requise après installation. Un simple test routier de 50 km suffit à valider le bon fonctionnement.

Le CX-9 FWD a-t-il aussi une PTU ?

Non. Seules les versions AWD du Mazda CX-9 sont équipées d'une PTU. Les versions FWD (traction avant uniquement, principalement vendues aux États-Unis) ne sont pas concernées par cette pièce ni par les défaillances associées.

Peut-on rouler avec une PTU défaillante ?

Sur de courtes distances, oui — mais à éviter dès que possible. Le risque principal est que l'arbre primaire de la boîte de vitesses se rompe, entraînant le remplacement non seulement de la PTU (1 290 €) mais aussi de la transmission automatique complète (3 000 à 5 000 € supplémentaires).

---
