P17E0 DL501 : erreur actionneur de rapport 1

L'essentiel en 30 secondes

• Ce que dit le code : P17E0 (affiché « P17E0 00 » ou « 17E0 ») signale une erreur mécanique sur l'actionneur de rapport 1 de la S-Tronic 7 DL501 (0B5) : le calculateur commande un déplacement de fourchette et ne retrouve pas la position attendue. Libellé constructeur : « Gear actuator / selector 1, mechanical error ».
• La cause n°1 : un actionneur ou son capteur de position dans le bloc mécatronique — mais un embrayage détruit peut produire exactement le même code, ce que confirment les cas forum documentés.
• C'est grave ? Oui. Le rapport concerné n'est plus garanti : mode dégradé, refus d'engager, et parfois immobilisation.
• La solution : une mécatronique S-Tronic 0B5 DL501 reconditionnée à 1 390 € TTC (consigne 150 € remboursable), garantie 2 ans, avec certificat de test au banc.
• Avant de commander : envoyez votre VIN via le formulaire de devis pour valider votre référence (0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C).

Le code défaut P17E0 sur boîte S-Tronic 7 DL501 (0B5) est levé quand le calculateur de transmission constate un écart entre la position commandée et la position réellement atteinte par l'actionneur de rapport 1. Selon l'outil, il apparaît sous la forme P17E0, P17E0 00, ou accompagné du défaut de capteur 9707 – Sensor for Gear Actuator 1 sous VCDS. Sa définition est constante dans les catalogues techniques de la boîte : « Gear Actuator/Selector 1, mechanical error », comme le recense la nomenclature des défauts mécatronique DL501 0B5 d'Autotransmissie Ede.

Le mot important est mechanical. Contrairement aux codes d'électrovannes en P174x ou P179x, le P17E0 ne dit pas qu'un circuit est coupé : il dit qu'un mouvement n'a pas eu lieu. Notre guide des codes défaut DSG et S-Tronic par boîte permet de vérifier à quelle famille de transmission appartient un code relevé.

Que signifie le code P17E0 sur une S-Tronic 7 DL501 (0B5) ?

Sur la DL501, les rapports ne sont pas engagés par un levier mais par quatre actionneurs hydrauliques logés dans le bloc mécatronique, pilotés par les solénoïdes N433, N434, N437 et N438. Chaque actionneur déplace une fourchette qui engage ou désengage deux rapports selon son sens de déplacement. Un capteur de position renvoie en permanence au TCU la position réelle de la tige.

Le calculateur travaille donc en boucle fermée : il commande un déplacement, attend une position cible, et vérifie qu'elle est atteinte dans le temps imparti. Si l'écart persiste, il inscrit le P17E0 pour l'actionneur 1 — ou le P17E1 pour l'actionneur 2 — et interdit le ou les rapports concernés.

Ce contrôle de position est distinct du contrôle de régulation. Les codes P176A à P176D signalent qu'un sélecteur « ne peut pas être régulé » — c'est-à-dire que la commande hydraulique ne se stabilise pas. Le P17E0, lui, signale que le mouvement n'aboutit pas du tout. La distinction oriente le diagnostic : régulation d'un côté, blocage ou perte d'information de position de l'autre.

Codes associés : P17E1 (actionneur de rapport 2), P176A, P176B, P176C et P176D (sélecteurs non régulés), P179E et P179F (capteurs de position de sélection), P174A à P174F (électrovannes de demi-boîtes — voir P174B DL501).

Peut-on rouler avec un P17E0 ?

Non, sauf pour rejoindre un atelier. Trois risques concrets.

1. L'engagement partiel d'un rapport. Une fourchette qui ne va pas au bout de sa course laisse des crabots en prise incomplète. C'est le scénario qui abîme les synchros et les pignons — la casse mécanique n'est plus théorique.

2. Le blocage en position neutre. Si le calculateur ne peut plus garantir la position de l'actionneur 1, il refuse d'engager les rapports qui en dépendent. Le véhicule peut se retrouver sans transmission, moteur tournant, en pleine circulation.

3. La surchauffe de l'embrayage restant. Quand la moitié des rapports disparaît, l'autre embrayage encaisse tout le travail. Le patinage augmente, l'huile chauffe, et un code de température ou de patinage vient s'ajouter — voir P17D8 DL501.

Les symptômes qui accompagnent le P17E0

Refus d'engager certains rapports, passages qui restent en suspens plusieurs secondes, à-coups francs, voyant boîte allumé, message « Défaut boîte de vitesses », et parfois un bruit sec au moment où l'actionneur bute.

Le cas le mieux documenté vient d'Audizine. Le propriétaire d'une Audi S4 de 2011 équipée de la 0B5/DL501-7Q, à 48 000 miles, relève les codes « 9707 - Sensor for Gear Actuator 1 » et « P17E0 - Gear Actuator 1 Mechanical malfunction ». Le véhicule avait déjà reçu, par le précédent propriétaire, des cartes électroniques neuves, un filtre et une vidange — sans résultat. Le nouveau propriétaire contrôle alors la résistance de toutes les électrovannes, qu'il trouve dans les tolérances, dépose et inspecte le bloc mécatronique, qui paraît normal, puis remplace les vannes de régulation de pression et de refroidissement. Le code persiste.

Le dénouement est instructif : un spécialiste polonais démonte la boîte et découvre que ce sont les embrayages qui sont en cause — les disques K2 internes sont « completely cooked and discolored ». Après reconstruction du panier d'embrayage, le propriétaire conclut : « Since replacing the clutches and reinstalling the trans it has shifted and operated perfectly » (fil S-Tronic Transmission Error Code, Audizine).

La leçon est essentielle pour ce code : un P17E0 n'implique pas automatiquement un actionneur défectueux. Une charge anormale en aval — embrayage détruit, arbre entravé — empêche la fourchette d'atteindre sa position et produit le même défaut.

Les causes réelles d'un P17E0 sur DL501

1. Le capteur de position de l'actionneur 1 (cause la plus fréquente)

C'est la première piste, d'autant qu'elle s'accompagne presque toujours d'un code de capteur du type 9707. Le capteur dérive, envoie une position fausse, et le calculateur conclut à un mouvement non abouti alors que la fourchette est bien en place. La liste des défauts 0B5 DL501 publiée par Eco Torque range d'ailleurs les codes de capteurs de position au même niveau que les erreurs mécaniques d'actionneurs.

2. Le grippage de l'actionneur ou de son tiroir hydraulique

Une huile chargée de particules de friction encrasse les portées. Le piston de l'actionneur se déplace lentement, dépasse le temps imparti, ou reste en butée. C'est le lien direct entre entretien et fiabilité de la sélection — voir notre procédure de vidange S-Tronic DL501 avec l'huile G052529.

3. Un embrayage détruit ou une charge mécanique en aval

C'est la cause révélée par le cas S4 ci-dessus, et la plus coûteuse à découvrir tardivement. Des disques carbonisés, un pignon abîmé ou une fourchette tordue empêchent le déplacement. Tant que la cause mécanique subsiste, remplacer le bloc mécatronique ne fera pas disparaître le code. Voir notre article sur l'usure d'embrayage DL501 S-Tronic 7.

4. La pression principale insuffisante

Sans pression de service correcte, aucun actionneur ne peut travailler dans les temps. Un P179C associé au P17E0 déplace le diagnostic vers la régulation de pression — voir P179C DL501.

Diagnostic : ce qu'il faut contrôler avant de commander

1. Relever le code complet sous VCDS ou ODIS, calculateur 02 : P17E0 00, statut actif ou sporadique, et les conditions gelées.
2. Noter la présence d'un code de capteur associé (type 9707, ou P179E/P179F). Sa présence oriente vers l'information de position ; son absence vers le mouvement lui-même.
3. Lire les positions d'actionneurs en direct et comparer, rapport par rapport, position commandée et position mesurée. C'est la lecture décisive de ce diagnostic.
4. Contrôler la pression principale : consigne contre mesure. Une pression insuffisante empêche tous les actionneurs de travailler correctement.
5. Identifier précisément quels rapports refusent de s'engager. L'actionneur 1 pilote une paire de rapports donnée : la cohérence entre le code et les rapports manquants valide — ou invalide — l'hypothèse.
6. Contrôler l'état de l'huile et le carter magnétique. Des copeaux métalliques, et non de simples particules de friction, signalent une avarie mécanique en aval du bloc.
7. Relever la référence du calculateur (0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C…) et sa version logicielle.

Et si on efface simplement le code ? Sur un P17E0, l'effacement est plus risqué que sur n'importe quel autre code de cette boîte. Effacer autorise le calculateur à retenter l'engagement du rapport concerné — donc à pousser une fourchette qui, si le problème est mécanique, va forcer contre une pièce bloquée ou engager partiellement des crabots. C'est ainsi qu'un défaut de sélection devient une réparation de boîte mécanique. L'effacement n'a de sens qu'une fois le contrôle des positions d'actionneurs effectué, et uniquement pour vérifier si le code se réinscrit immédiatement, ce qui confirmerait un blocage permanent.

P17E0 sur Audi A4 B8, A5, A6 C7, Q5 et S4 : ce qui change selon le modèle

• A4 B8 et A5 8T/8F 2.0 TFSI — le P17E0 y apparaît le plus souvent après un long historique sans vidange, l'encrassement ralentissant les actionneurs. Voir le guide DL501 sur A4 B8 et A5 8T 2.0 TFSI.
• A6 C7 et A7 4G 3.0 TDI (codes NSF, NPB) — couple élevé dès les bas régimes, contraintes importantes sur les crabots et les fourchettes. Voir boîte S-Tronic Audi A6 C7 3.0 TDI quattro : symptômes de panne.
• Q5 8R 3.0 TDI (code LGH) — manœuvres lentes répétées : les actionneurs travaillent en permanence. Voir mécatronique DL501 0B5 Audi Q5 : symptômes et codes défaut.
• S4, S5 3.0 TFSI, S6 et S7 4.0 TFSI — c'est la configuration du cas S4 documenté plus haut, avec un code apparu à kilométrage modéré et une cause finalement mécanique. Voir symptômes de boîte S-Tronic Audi S5 3.0 TFSI.

Pour identifier la variante montée sur votre véhicule, la page DL501 0B5 : véhicules Audi compatibles donne les correspondances par modèle et par code de boîte.

Combien coûte la réparation d'un P17E0 ?

Sur ce code plus que sur tout autre, le diagnostic précède l'achat. Le cas S4 documenté plus haut illustre le scénario à éviter : des cartes électroniques, des électrovannes et une vidange remplacées en pure perte, alors que la cause réelle était un embrayage carbonisé. Notre comparatif prix d'une boîte DL501 sur Audi 3.0 TDI donne les ordres de grandeur pour chaque scénario.

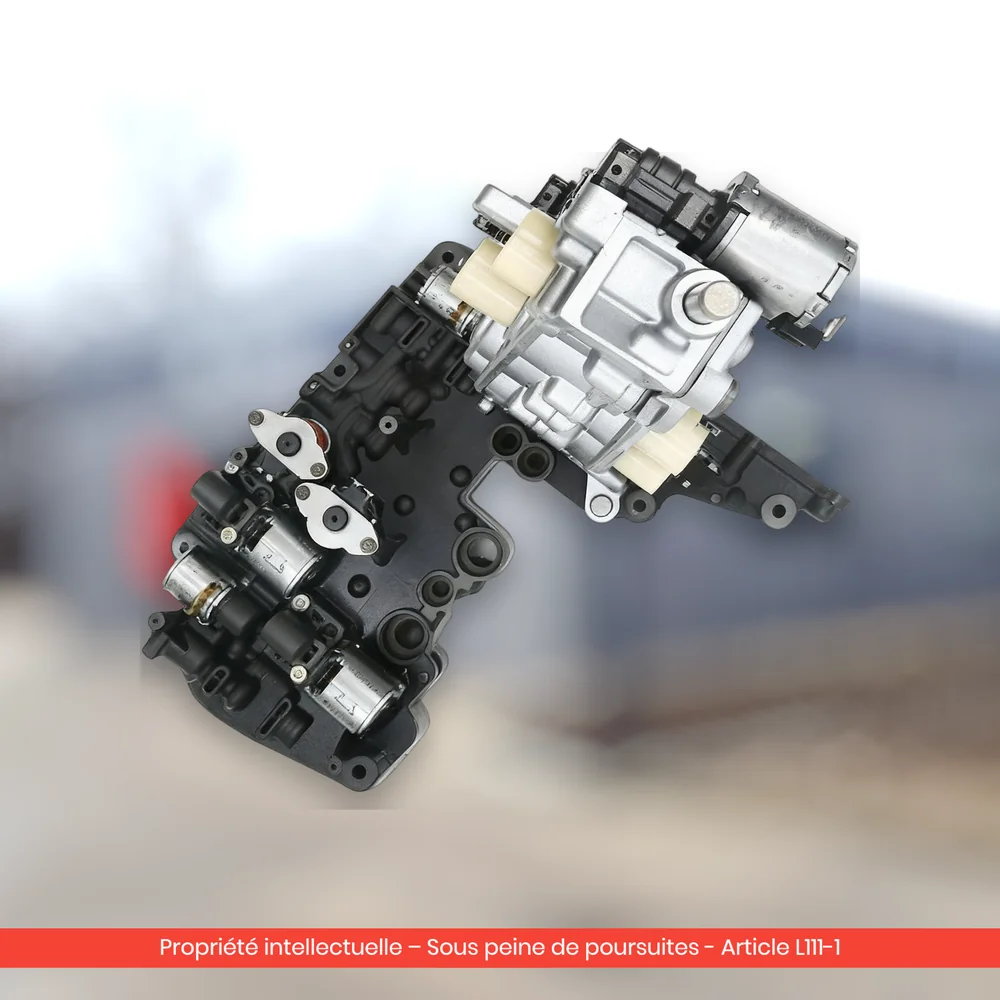

Notre solution : mécatronique S-Tronic 0B5 DL501 reconditionnée, testée et garantie

Quand le contrôle des positions confirme que le bloc est en cause, nous livrons la mécatronique S-Tronic 0B5 DL501 reconditionnée à 1 390 € TTC, avec 150 € de consigne remboursés au retour de votre ancienne pièce.

Le reconditionnement est réalisé dans un atelier partenaire certifié ISO 9001 : démontage intégral, contrôle des actionneurs et de leurs capteurs de position, contrôle unitaire des électrovannes, remplacement des pièces d'usure et des joints, puis passage au banc d'essai avec certificat de test joint à la pièce — le banc vérifie précisément que chaque actionneur atteint sa position dans le temps imparti.

Contenu du colis : le bloc mécatronique complet reconditionné, son certificat de test au banc et la notice de montage. Le clonage logiciel de votre calculateur d'origine est en option (+100 €), ce qui évite l'étape de programmation au VIN.

Garantie 2 ans. Expédition sous 3 à 5 jours ouvrés.

Compatibilité : références 0B5 927 156 F, 4G1927156L, 4G1927156S, 4G9927156C, pour Audi A4 B8, A5 8T/8F, A6 C7, A7 4G, Q5 8R, S4, S5, S6 et S7 en 2.0 TFSI, 3.0 TFSI, 3.0 TDI et 4.0 TFSI (2008-2018). Un doute ? Transmettez-nous votre VIN, nous validons la référence avant expédition.

Après le montage : programmation VIN et réglages de base

1. Huile G052529 neuve et filtre neuf, avec inspection du carter magnétique. La présence de copeaux impose d'ouvrir la boîte avant de remonter quoi que ce soit.
2. Programmation au VIN, ou clonage logiciel de votre TCU d'origine si vous avez retenu l'option, puis codage et appairage sous ODIS ou VCDS.
3. Réglages de base, incluant l'apprentissage des butées d'actionneurs de sélection : c'est l'étape spécifique au P17E0, celle qui redonne au calculateur ses points de référence de position.
4. Adaptation des embrayages, moteur tournant, frein serré, à température d'huile dans la plage prescrite.
5. Contrôle de l'engagement des sept rapports à l'arrêt, puis trajet d'adaptation d'une trentaine de kilomètres et relecture de la mémoire de défauts. Notre guide remplacement de boîte S-Tronic Audi A6 C7 : montage et adaptation détaille la séquence complète.

Pour un panorama des codes lisibles sur cette boîte, voir aussi notre dossier codes défaut S-Tronic DL501 Audi A6 C7 : diagnostic VCDS.

Questions fréquentes

Que signifie exactement le code P17E0 sur une DL501 ?

Il indique que l'actionneur de rapport 1 n'atteint pas la position commandée par le calculateur : capteur de position en dérive, actionneur grippé, pression insuffisante, ou blocage mécanique en aval. Les rapports concernés sont alors interdits.

Peut-on rouler avec un P17E0 ?

Non, hormis pour rejoindre un atelier. Une fourchette qui n'aboutit pas peut laisser des crabots en prise partielle et abîmer les pignons, et le véhicule peut se retrouver sans transmission en pleine circulation.

Combien coûte la réparation d'un P17E0 ?

Cela dépend de la cause. Si le bloc est en cause, notre mécatronique S-Tronic 0B5 DL501 reconditionnée est à 1 390 € TTC, plus 150 € de consigne remboursée, garantie 2 ans avec certificat de test au banc.

Comment effacer le code P17E0 ?

Sous VCDS ou ODIS, calculateur 02, effacement de la mémoire de défauts. À ne faire qu'après contrôle des positions d'actionneurs : effacer autorise le calculateur à forcer un engagement qui peut aggraver une avarie mécanique.

Quelle différence entre P17E0 et P176A ?

Le P17E0 signale que l'actionneur n'atteint pas sa position — un problème mécanique ou de capteur. Le P176A signale que le sélecteur ne peut pas être régulé — un problème de commande hydraulique qui ne se stabilise pas. Le diagnostic diffère complètement.

Le P17E0 vient-il forcément de la mécatronique ?

Non, et c'est le piège de ce code. Sur l'Audi S4 documentée dans cet article, tout le bloc a été contrôlé et partiellement remplacé sans effet : la cause réelle était un embrayage K2 carbonisé qui empêchait le mouvement.

Faut-il ouvrir la boîte pour diagnostiquer un P17E0 ?

Pas systématiquement. La lecture des positions d'actionneurs en direct et l'inspection du carter magnétique permettent le plus souvent de trancher. La présence de copeaux métalliques, en revanche, impose l'ouverture.

Faut-il refaire les réglages de base après remplacement ?

Oui, avec une étape spécifique : l'apprentissage des butées d'actionneurs de sélection, en plus du codage, de la programmation au VIN et de l'adaptation des embrayages. Sans elle, le code peut se réinscrire immédiatement.

Un P17E0 sur votre S-Tronic 7 DL501 ?

Envoyez votre VIN via le formulaire de devis ou commandez votre mécatronique S-Tronic 0B5 DL501 reconditionnée — 1 390 € TTC, consigne 150 € remboursable, garantie 2 ans, certificat de test au banc, expédition sous 3 à 5 jours ouvrés.

Une question avant de démonter ? Appelez-nous au 04 65 84 54 88.
