Das Antriebszahnrad des Verteilergetriebe-Stellmotors ist das empfindlichste Bauteil im xDrive-System des BMW X3 E83. Aus Kunststoff gefertigt in den ersten Versionen, trägt dieses kleine Zahnrad die gesamten mechanischen Kräfte, die zum Ein- und Auskuppeln der Lamellenkupplung des ATC400 erforderlich sind. Wenn es bricht – und das passiert fast immer zwischen 80.000 und 150.000 km – leuchten die Kontrollleuchten 4x4, ABS und DSC gleichzeitig auf, und das xDrive-System deaktiviert sich. Im Folgenden erfahren Sie, wie Sie den Defekt diagnostizieren, reparieren und vor allem, wann der Austausch des Zahnrads allein nicht mehr ausreicht.
Wie funktioniert der Verteilergetriebe-Stellmotor des X3 E83?
Der Stellmotor (auch Servomotor oder Transfermotor genannt) ist ein kleiner Elektromotor, der am Gehäuse des ATC400 angeschraubt ist. Seine Aufgabe ist es, eine interne Welle zu drehen, die die Lamellen der Kupplung des Verteilergetriebes zusammendrückt oder löst. So steuert das DSC-Steuergerät die Drehmomentverteilung zwischen Vorder- und Hinterachse.
Das Antriebszahnrad ist die mechanische Schnittstelle zwischen dem Elektromotor und der Steuerwelle. Bei den ATC400 der ersten Generation (2003–2006) ist dieses Zahnrad aus Polyamid-Kunststoff gegossen. Durch Hitzeeinwirkung (das Gehäuse des Verteilergetriebes kann bei zügiger Fahrt 80–100 °C erreichen) und wiederholte mechanische Belastung reißt der Kunststoff und zersplittert schließlich. Die Zähne des Zahnrads erodieren oder brechen ab, und der Stellmotor dreht sich im Leerlauf.
Die OEM-Nummer des kompletten Stellmotors lautet 27 10 7 566 296 (ersetzt durch 27 10 7 599 899 bei neueren Versionen). Das Zahnrad allein besitzt keine offizielle BMW-Teilenummer – es wird ausschließlich als Aftermarket-Reparaturkit verkauft.
Warum bricht das Kunststoffzahnrad fast immer?
Drei Faktoren erklären den nahezu systematischen Ausfall des Kunststoffzahnrads:
Die Originalkonstruktion: BMW hat sich für ein Polyamid-Zahnrad entschieden, um Betriebsgeräusche und Fertigungskosten zu senken. Dieses Material verträgt wiederholte Thermozyklen (Ausdehnung/Kontraktion) schlecht und verliert mit der Zeit seine mechanische Festigkeit. Nach 80.000 km sinkt die Restfestigkeit des Kunststoffs laut Studien zur Haltbarkeit von technischen Polymeren um 30 bis 40 %.
Die Belastungen im Stadtverkehr: Jeder Motorstart, jede enge Kurve, jedes Einparkmanöver beansprucht den Stellmotor. Ein X3 E83, der hauptsächlich in der Stadt gefahren wird, unterliegt 3- bis 5-mal mehr Einkupplungszyklen als ein Fahrzeug auf der Autobahn. Ein Nutzer auf ForumBMW.net berichtet, dass sein Zahnrad bei nur 75.000 km im ausschließlich städtischen Betrieb (Paris intra-muros) gebrochen ist.
Das fehlende vorbeugende Ölwechsel: BMW betrachtet das Verteilergetriebe als „lebenslang versiegelt" (sealed for life). Dabei erhöht degradiertes Öl die mechanischen Kräfte auf den Stellmotor. Ein Nutzer auf MA-BMW.com berichtet, dass sein Mechaniker das Verteilergetriebeöl bei 95.000 km schwarz und zähflüssig vorgefunden hat, obwohl BMW keinen Differentialölwechsel vorschreibt.
Welche Fehlercodes deuten auf einen Defekt des Stellmotors hin?
Drei BMW-Fehlercodes stehen in direktem Zusammenhang mit dem Verteilergetriebe-Stellmotor:
5F3A — DSC Transfer Case Malfunction: der häufigste Fehlercode. Das DSC-Steuergerät empfängt kein Positionsrückmeldungssignal mehr vom Stellmotor. In 70 % der Fälle ist das gebrochene Zahnrad die Ursache. Dieser Code kann anfangs intermittierend auftreten: Er erscheint und verschwindet nach einem Neustart, bevor er dauerhaft gespeichert bleibt.
5462 — VTG Servo Force Too High: Der Stellmotor arbeitet mit übermäßiger Kraft. Dies kann auf ein teilweise abgebrochenes Zahnrad hinweisen (einzelne Zähne fehlen, der Stellmotor hat zeitweise Schlupf) oder auf gegrippte Lamellen der Kupplung, die dem Bewegungsablauf Widerstand entgegensetzen.
5463 — VTG Mechanical Fault: Bestätigter mechanischer Defekt im ATC400. Wenn dieser Code allein oder zusammen mit dem 5F3A auftritt, ist es wahrscheinlich, dass das Problem über das einfache Zahnrad hinausgeht. Die Lamellenkupplung oder die interne Kette können beschädigt sein.
💡 Gut zu wissen: Um diese Codes an einem BMW X3 E83 auszulesen, reicht ein handelsübliches OBD2-Gerät nicht aus. Verwenden Sie ein BMW-kompatibles Werkzeug: ISTA (offizielles Werkzeug), INPA, Carly for BMW oder BimmerLink. Das Fehlerauslesen und Löschen kostet zwischen 30 und 60 € in einer unabhängigen BMW-Fachwerkstatt.
Kann man nur das Zahnrad ersetzen, ohne den kompletten Stellmotor zu tauschen?
Ja, und das ist sogar die häufigste erste Reparaturmaßnahme. Das Zahnrad allein lässt sich austauschen, indem man den Stellmotor ausbaut (2 Torx-Schrauben), sein Gehäuse öffnet und das defekte Zahnrad herausnimmt.
Aftermarket-Zahnrad-Kit: zwischen 15 und 100 € je nach Material (verstärkter Kunststoff oder Stahl/Messing). Kits aus Stahl oder Messing sind vorzuziehen: Sie beseitigen das Zahnrad-Bruchproblem dauerhaft. Ein Nutzer auf ForumBMW.net (francki38) bestätigt, dass sein Stahlzahnrad seit mehr als 60.000 km problemlos hält.
Kompletter neuer Stellmotor (OEM Bosch): ca. 540 € für das Ersatzteil allein. Diese Option wird empfohlen, wenn der Elektromotor des Stellmotors Schwächezeichen aufweist (Knirschen, langsame Reaktion).
Achtung: Der Austausch des Zahnrads löst das Problem nur, wenn es das einzige defekte Bauteil ist. Wenn die interne Kette gestreckt ist, die Lager verschlissen oder die Lamellen der Kupplung gegrippt sind, tritt der Defekt in einer anderen Form innerhalb der nächsten 20.000 bis 40.000 km erneut auf. Deshalb ist bei mehr als 120.000 km der vollständige Austausch durch ein instandgesetztes Verteilergetriebe oft die wirtschaftlichste Lösung auf lange Sicht.
Stellmotor-Reparaturkit: Stahlzahnrad vs. verstärktes Kunststoffzahnrad
| Merkmal | Verstärktes Kunststoffzahnrad | Stahl-/Messingzahnrad |
|---|---|---|
| Preis | 15 – 30 € | 50 – 100 € |
| Geschätzte Lebensdauer | 60.000 – 80.000 km | 150.000+ km |
| Betriebsgeräusch | Geräuschlos | Leichtes Klackern (normal) |
| Thermische Beständigkeit | Mittel (bis 120 °C) | Ausgezeichnet (bis 300 °C) |
| Kompatibilität | Alle ATC400 | Alle ATC400 |
| Empfehlung | Vorübergehende Lösung | Dauerhafte Lösung |
Das Stahl- oder Messingzahnrad ist die empfohlene Wahl, wenn Sie sich für die Reparatur des Zahnrads allein entscheiden. Das leichte Klackern im Betrieb ist normal und stellt keinen Defekt dar. Mehrere Aftermarket-Kits enthalten zusätzlich O-Ringe und Montagefett.
⚠️ Achtung: Einige Billigkits, die auf Marktplätzen verkauft werden, verwenden einen zu weichen Stahl, der vorzeitig verschleißt, oder einen nicht verstärkten Kunststoff, der identisch mit dem Original ist. Bevorzugen Sie BMW-Spezialisten mit verifizierten Kundenbewertungen.
Muss das Verteilergetriebe nach dem Austausch kalibriert werden?
Ja, ausnahmslos. Nach jedem Austausch des Stellmotors oder des Zahnrads ist eine Verteilergetriebe-Kalibrierung zwingend erforderlich. Ohne diesen Schritt kennt das DSC-Steuergerät die neue Referenzposition des Stellmotors nicht, und die 4x4/DSC-Kontrollleuchten bleiben dauerhaft an.
Die Kalibrierung erfolgt über:
- ISTA/ISTA+ (offizielles BMW-Diagnosewerkzeug) – automatisierte Prozedur, ca. 5 Minuten
- DIS/GT1 – ältere Generation BMW-Werkzeug, gleiche Prozedur
- Carly for BMW – kompatible Smartphone-App, Kalibrierung in wenigen Minuten (ca. 60 € für die App)
- INPA – kostenlose PC-Software, aber weniger intuitive Benutzeroberfläche
Die Kalibrierungsprozedur erfolgt bei laufendem Motor, stehendem Fahrzeug auf ebenem Untergrund mit geradeaus gerichteten Rädern. Alle Details finden Sie in unserem Ratgeber: Verteilergetriebe-Kalibrierung BMW X3.
Wenn die Kalibrierung fehlschlägt (nach mehreren Versuchen bleibt der Fehlercode bestehen), deutet das in der Regel auf ein internes mechanisches Problem im Verteilergetriebe hin – nicht nur auf den Stellmotor. In diesem Fall ist der vollständige Austausch durch ein instandgesetztes ATC400-Verteilergetriebe für 1.170 € inkl. MwSt. die empfohlene Lösung, mit 2 Jahren Garantie und Silentblocks inklusive.
Einen vollständigen Überblick über das ATC400-Verteilergetriebe finden Sie in unserem Komplett-Ratgeber: Diagnose, Preis und Austausch.
Weist Ihr X3 E83 verdächtige Geräusche oder Vibrationen auf? Erfahren Sie, wie Sie diese identifizieren, in unserem speziellen Ratgeber: Geräusch und Vibration BMW X3 E83 xDrive.

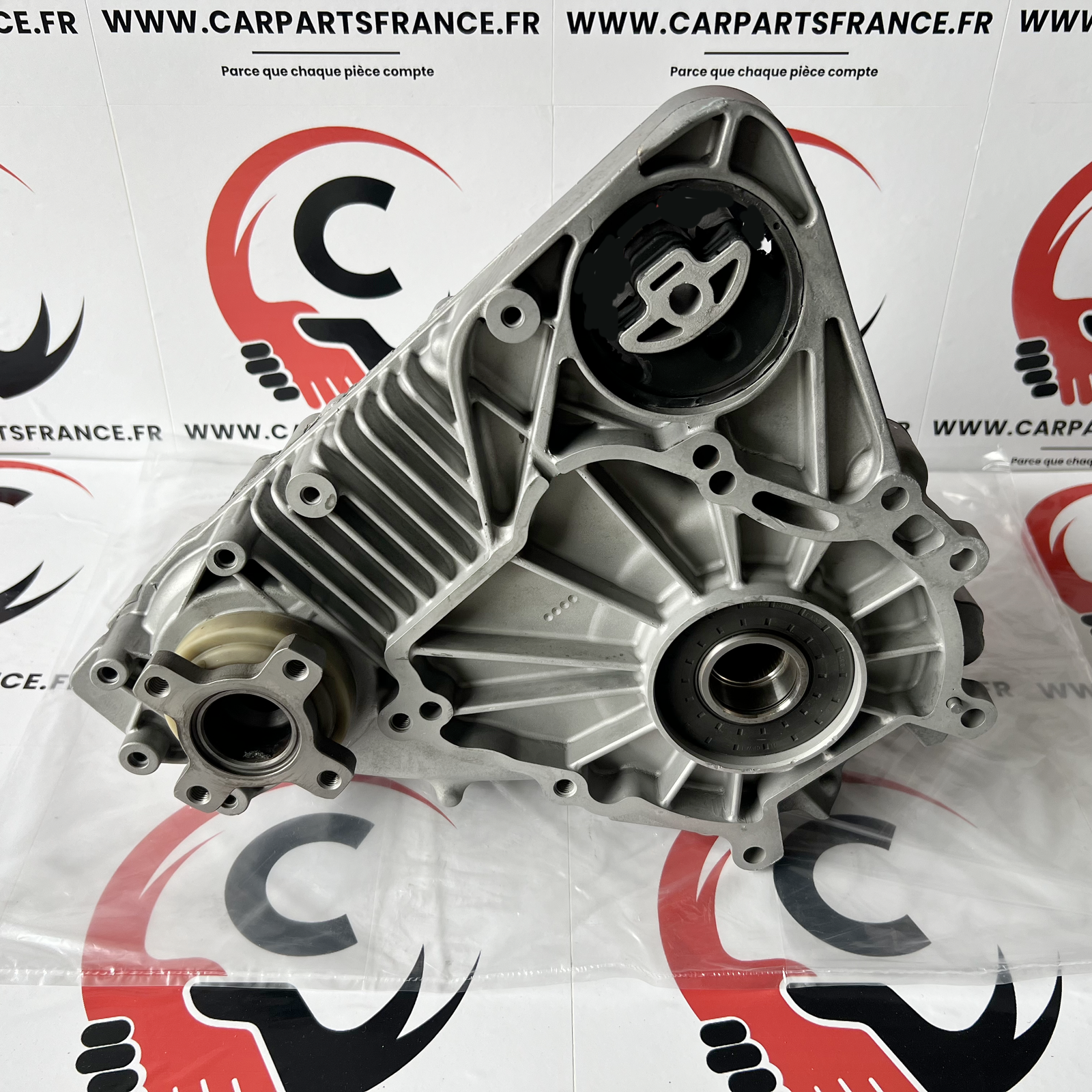

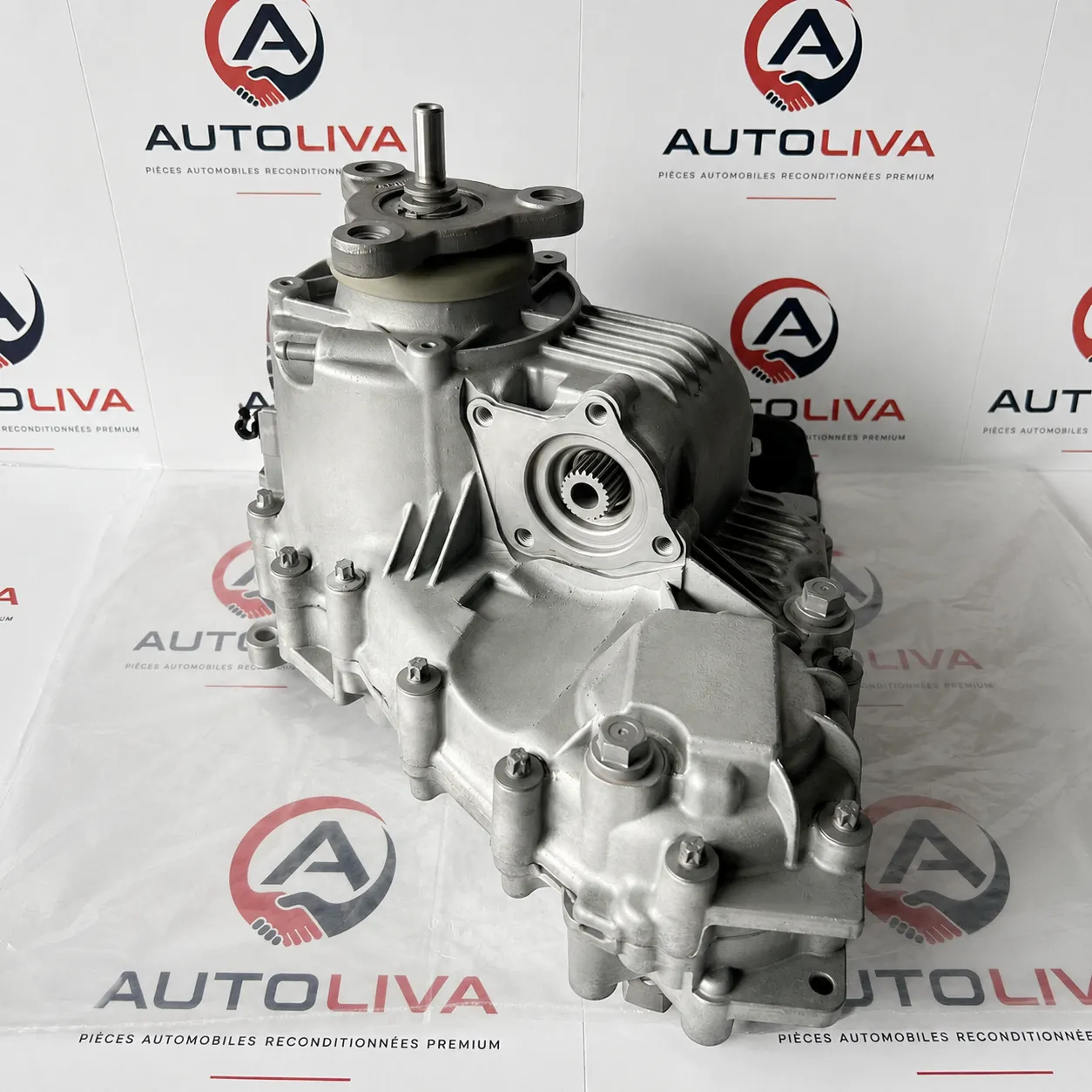

Boîte de transfert ATC400 reconditionnée pour BMW X3 E83
