Verteilergetriebe ATC400 BMW X3 E83: Diagnose, Preis und Austausch

Ihr BMW X3 E83 zeigt ungewöhnliche Geräusche unter dem Fahrzeugboden, Vibrationen beim Beschleunigen oder leuchtende 4x4-Kontrollleuchten im Armaturenbrett? Das Verteilergetriebe ATC400 ist wahrscheinlich die Ursache. Dieses wesentliche Bauteil des xDrive-Systems ist in allen BMW X3 E83 verbaut, die zwischen 2003 und 2010 produziert wurden – unabhängig von der Motorisierung, vom 2.0d 150 PS bis zum 3.0i 231 PS. Erfahren Sie, wie Sie den Defekt diagnostizieren, welche Fehlercodes zu beachten sind und was der Austausch eines instandgesetzten Verteilergetriebes ATC400 mit 2 Jahren Garantie kostet.

Welche Aufgabe hat das Verteilergetriebe ATC400 im BMW X3 E83?

Das Verteilergetriebe ATC400 (Active Transfer Case) ist das zentrale Bauteil des xDrive-Allradantrieb-Systems des BMW X3 E83. Es wird von Magna Powertrain hergestellt und befindet sich am Ausgang des Getriebes, wo es das Motordrehmoment zwischen Vorder- und Hinterachse verteilt.

Im Gegensatz zu einem klassischen 4x4-System mit Viskokupplung verwendet das ATC400 eine elektronisch gesteuerte Lamellenkupplung. Ein elektromechanischer Stellmotor passt die Drehmomentverteilung kontinuierlich an die Traktion jedes Rades an. Im normalen Fahrbetrieb wird der Großteil des Drehmoments an die Hinterräder geleitet (Hinterradantrieb). Sobald Schlupf erkannt wird, überträgt das ATC400 sofort bis zu 50 % des Drehmoments auf die Vorderachse.

Dieses System wird vom DSC-Steuergerät (Dynamic Stability Control) verwaltet, das über das CAN-Netzwerk des Fahrzeugs mit dem ATC400 kommuniziert. Der Stellmotor enthält ein Antriebsritzel – bei den frühen Versionen häufig aus Kunststoff –, das die Hauptschwachstelle dieses Systems darstellt.

💡 Gut zu wissen: Alle BMW X3 E83 sind mit dem xDrive-Allradantrieb und damit mit dem Verteilergetriebe ATC400 ausgestattet. Es gibt keine Zweiradantrieb-Version des X3 E83.

Die Symptome eines defekten Verteilergetriebes ATC400

Mehrere Anzeichen ermöglichen die Identifizierung eines Defekts am Verteilergetriebe des BMW X3 E83. Die Symptome können sich allmählich entwickeln oder plötzlich auftreten.

Klackern beim Kaltstart oder in der Kurve

Ein metallisches Klackern beim Kaltstart oder bei Rangiermanövern mit vollem Lenkeinschlag ist das von X3 E83-Besitzern am häufigsten gemeldete Symptom. Dieses Geräusch stammt in der Regel von übermäßigem Spiel in der internen Kette des ATC400 oder einem verschlissenen Antriebsritzel. In Spezialforen berichtet ein X3 2.0d-Besitzer vom Auftreten dieses Klackerns bereits bei 108.000 km, das vorübergehend durch einen einfachen Getriebeölwechsel behoben wurde.

Pfeifen bei konstanter Geschwindigkeit

Ein kontinuierliches Pfeifen zwischen 80 und 120 km/h, das mit der Geschwindigkeit lauter wird, weist auf Verschleiß der internen Lager des Verteilergetriebes hin. Dieses Symptom wird oft mit einem Radlagergeräusch verwechselt. Der Unterschied: Das Pfeifen des Verteilergetriebes variiert mit Beschleunigung und Verzögerung, nicht nur mit der Geschwindigkeit.

Vibrationen im Fahrzeugboden

Vibrationen im mittleren Fahrzeugboden, besonders zwischen 60 und 100 km/h, können auf eine gedehnte Verteilergetriebe-Kette hinweisen. Bei einem X3 3.0i mit 200.000 km berichtet ein Besitzer auf ForumBMW.net, dass die gedehnte Kette begonnen hatte, das Aluminiumgehäuse zu beschädigen, was zu Vibrationen und einem Metallgeräusch unter Last führte.

4x4-, ABS- und DSC-Kontrollleuchten gleichzeitig an

Das gleichzeitige Aufleuchten der 4x4-Kontrollleuchte (gelbes Dreieck), ABS und DSC im Armaturenbrett ist das Zeichen eines vom Steuergerät erkannten Defekts. Dieser Defekt kann anfangs intermittierend auftreten – die Kontrollleuchten leuchten auf und erlöschen nach einem Neustart –, bevor er dauerhaft wird. Ein Besitzer eines X3 2.0d 150 PS berichtet auf Techniconnexion, dass diese drei Kontrollleuchten bei 140.000 km aufleuchteten, begleitet von Ruckeln beim Beschleunigen.

⚠️ Achtung: Weiteres Fahren mit einem defekten Verteilergetriebe kann das Getriebe und das Hinterachsdifferential beschädigen. Die zusätzlichen Reparaturkosten können dann 5.000 € überschreiten.

Fehlercodes 5F3A, 5462 und 5463: Was bedeuten sie?

Drei Fehlercodes stehen in direktem Zusammenhang mit dem Verteilergetriebe ATC400 des BMW X3 E83:

Code 5F3A — DSC Transfer Case Malfunction: Dies ist der häufigste Fehlercode. Er weist auf eine Kommunikationsstörung zwischen dem DSC-Steuergerät und dem Verteilergetriebe-Stellmotor hin. Mögliche Ursachen: gebrochenes Antriebsritzel, oxidierter Stecker oder Stellmotor am Ende seiner Lebensdauer.

Code 5462 — VTG Servo Force Too High: Der Stellmotor übt zu viel Kraft aus, um die Lamellenkupplung einzurücken. Dies bedeutet in der Regel, dass die Kupplungsscheiben feststecken oder die interne Kette infolge einer Verformung zu stark gespannt ist.

Code 5463 — VTG Mechanical Fault: Bestätigter interner mechanischer Defekt. Dieser Fehlercode erscheint, wenn das Steuergerät eine Abweichung zwischen der befohlenen und der tatsächlichen Position der Kupplung erkennt. In diesem Stadium ist der Austausch des Verteilergetriebes in der Regel erforderlich.

💡 Gut zu wissen: Diese Fehlercodes werden mit einem BMW-Diagnosegerät (ISTA, DIS) oder einem kompatiblen Tool wie Carly, BimmerLink oder INPA ausgelesen. Ein generisches OBD2-Lesegerät kann BMW-spezifische Fehlercodes nicht auslesen.

Bei welchem Kilometerstand fällt das Verteilergetriebe des X3 E83 aus?

Basierend auf den Rückmeldungen aus französisch- und englischsprachigen Foren treten Defekte am Verteilergetriebe ATC400 bei unterschiedlichen Kilometerständen auf, je nach Wartung und Nutzung:

Der durchschnittliche Kilometerstand beim ersten Defekt liegt zwischen 100.000 und 150.000 km. Stadtfahrzeuge (häufige Kaltstarts, Rangierfahrten auf Parkplätzen) und solche, bei denen das Verteilergetriebe nie einen Getriebeölwechsel erhalten hat, sind am stärksten gefährdet.

Verteilergetriebe BMW X3 E83: gebraucht, instandgesetzt oder neu?

Arbeitskosten für Aus- und Einbau: zwischen 300 und 600 € je nach Werkstatt (4 bis 6 Arbeitsstunden). Ein Kostenvoranschlag eines BMW-Händlers in Calais erreichte 2.950 € inkl. MwSt. Gesamtkosten (Teil + Arbeit), während eine Werkstatt in Soissons 2.600 € inkl. MwSt. berechnete – Daten aus Rückmeldungen auf MA-BMW.com.

💡 Das beste Preis-Leistungs-Verhältnis: Das instandgesetzte Verteilergetriebe ATC400 für 1.170 € inkl. MwSt. bietet eine Ersparnis von 1.400 bis 1.780 € gegenüber dem Händler, mit derselben Garantiedauer (2 Jahre) und einem neuen Befestigungs-Silentblock inklusive. Fordern Sie ein persönliches Angebot an.

Was kostet der vollständige Austausch in der Werkstatt?

Das Gesamtbudget für den Austausch eines Verteilergetriebes ATC400 an einem BMW X3 E83 hängt von der gewählten Lösung und der Art der Werkstatt ab:

Beim BMW-Händler: Rechnen Sie mit 2.600 bis 2.950 € inkl. MwSt. (Austauschteil + Arbeitskosten). Dies ist die teuerste Lösung, garantiert jedoch ein Originalteil mit Herstellerbetreuung.

In einer unabhängigen BMW-Fachwerkstatt: Mit einem instandgesetzten Autoliva-Verteilergetriebe für 1.170 € inkl. MwSt. und Arbeitskosten von 300 bis 500 € liegt das Gesamtbudget zwischen 1.470 und 1.670 € inkl. MwSt. – also etwa 1.000 € Ersparnis gegenüber dem Händler.

Bei gezielter Reparatur (nur Antriebsritzel): Wenn nur das Antriebsritzel des Stellmotors defekt ist, bieten einige Werkstätten den Ritzelaustausch für 700 bis 1.500 € Gesamtkosten an. Diese Lösung behandelt jedoch nicht den internen Verschleiß (Kette, Lager, Kupplungsscheiben) und der Defekt kann schnell wieder auftreten.

Die Zahlung in 3 zinslosen Raten (3 × 390 €) ist für das instandgesetzte Autoliva-Verteilergetriebe verfügbar, was die Ausgabe ohne Mehrkosten verteilt.

Warum ein instandgesetztes ATC400 für 1.170 € inkl. MwSt. wählen?

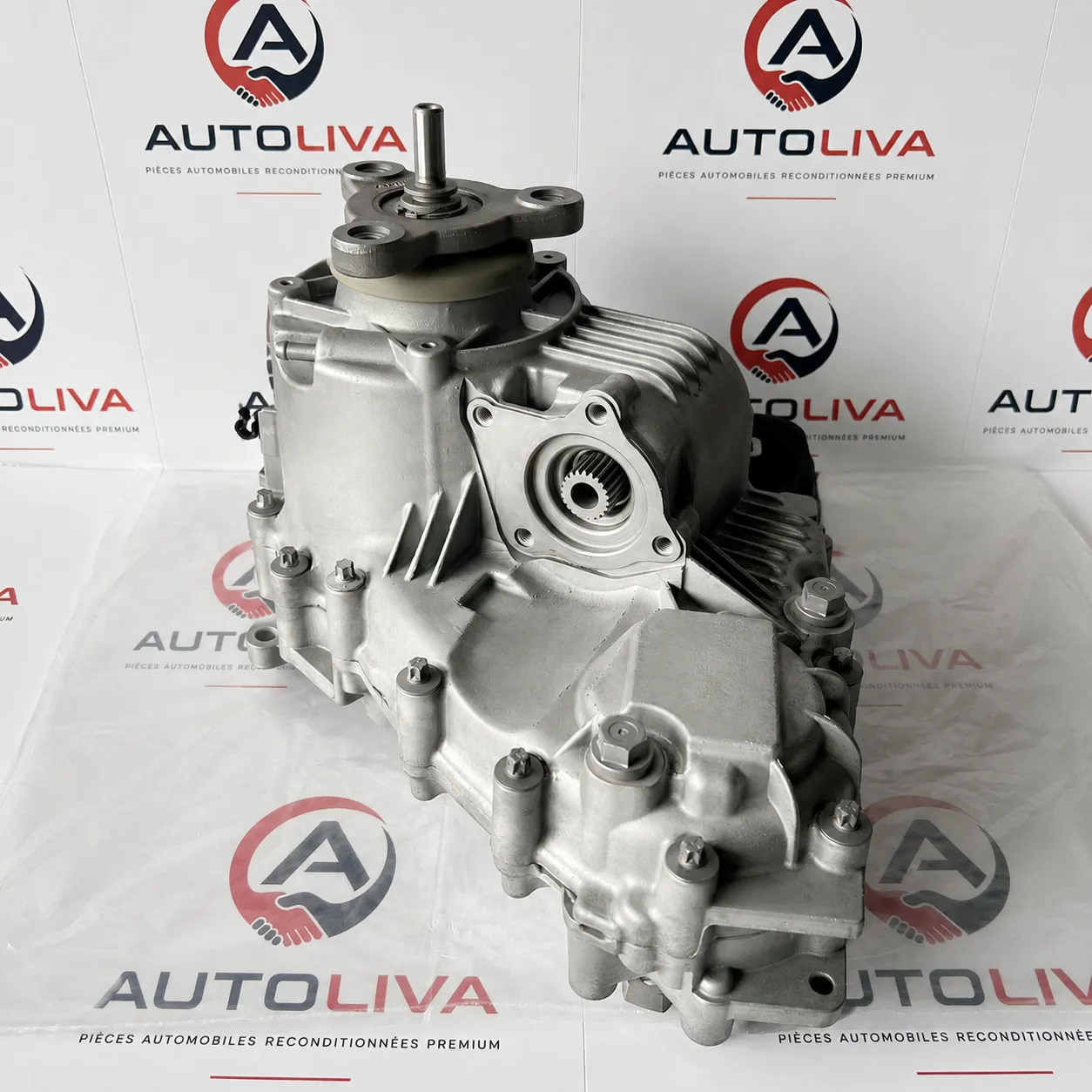

Das von Autoliva angebotene instandgesetzte Verteilergetriebe ATC400 ist kompatibel mit allen BMW X3 E83 (2003-2010), allen Motorisierungen: 2.0i, 2.5i, 3.0i, 2.0d 150 PS (Motor M47TU) und 3.0d 204 PS (Motor M57TU).

Der Instandsetzungsprozess

1. Vollständige Zerlegung des Original-Verteilergetriebes
2. Inspektion jedes Bauteils: Kette, Ritzel, Lager, Kupplungsscheiben, Gehäuse
3. Systematischer Austausch der Verschleißteile (Kette, Dichtungen, Lager, Scheiben)
4. Austausch des Antriebsritzels durch ein verstärktes Ritzel
5. Wiederzusammenbau mit Herstellerdrehmomenten
6. Test auf dem Prüfstand: Überprüfung der Dichtheit, der Kupplungs- und Stellmotorfunktion

Instandgesetzt vs. gebraucht: Warum der Preisunterschied gerechtfertigt ist

Ein gebrauchtes Verteilergetriebe für 695-818 € erscheint günstig, aber sein Verschleißverlauf ist unbekannt. Die interne Kette, die Lager und die Kupplungsscheiben haben dasselbe Alter wie die Ihres defekten Verteilergetriebes. Das Risiko eines erneuten Defekts innerhalb der nächsten 20.000 bis 40.000 km ist hoch.

Das instandgesetzte Verteilergetriebe profitiert vom Austausch aller internen Verschleißteile und einem funktionalen Test auf dem Prüfstand. Die 2-jährige Garantie deckt jeden Defekt ab, im Gegensatz zu den üblichen 3-6 Monaten beim Gebrauchtkauf. Der Befestigungs-Silentblock – der bei einem X3 E83 mit mehr als 100.000 km häufig gerissen ist – ist kostenlos enthalten.

Der Einbau: Was Sie wissen müssen

Wichtigste Schritte beim Austausch

1. Fahrzeug auf die Hebebühne stellen und Getriebeölwechsel am Verteilergetriebe durchführen
2. Ausbau der Hinterachsantriebswelle und des vorderen Kardangelenks
3. Trennen des elektrischen Steckers des Stellmotors
4. Lösen des Verteilergetriebes (4 Befestigungsschrauben am Getriebe)
5. Altes Verteilergetriebe entnehmen und Dichtfläche reinigen
6. Einbau des instandgesetzten Verteilergetriebes mit dem mitgelieferten neuen Silentblock
7. Stecker wieder anschließen und Antriebswelle wieder einbauen
8. Befüllung mit Verteilergetriebeöl (0,55 L DTF1 oder gleichwertig 75W-90)
9. Obligatorische Verteilergetriebe-Kalibrierung mit BMW-Diagnosegerät (ISTA/DIS oder gleichwertig)

Hinweise nach dem Einbau

Nach dem Austausch ist eine Verteilergetriebe-Kalibrierung zwingend erforderlich. Dieser Vorgang erfolgt über das BMW-Diagnosewerkzeug (ISTA, DIS oder ein kompatibles Tool wie Carly for BMW). Ohne diese Kalibrierung kann das DSC-Steuergerät die Lamellenkupplung nicht korrekt ansteuern, und die 4x4/DSC-Kontrollleuchten bleiben an.

💡 Gut zu wissen: Die Kalibrierung muss bei laufendem Motor und stehendem Fahrzeug auf einer ebenen Fläche durchgeführt werden. Der Vorgang dauert etwa 5 Minuten. Lesen Sie unseren speziellen Artikel: Verteilergetriebe-Kalibrierung BMW X3.

Weiterführende Ratgeber: Vertiefen Sie das Thema

• Verteilergetriebe-Stellmotor BMW X3 E83: Ritzel, Fehlercodes und Reparatur — Alles über das Hauptproblem des ATC400: das Kunststoffritzel des Stellmotors.
• Geräusch und Vibration BMW X3 E83 xDrive: Verteilergetriebe als Ursache? — So identifizieren Sie den Ursprung eines Getriebegeäusches beim X3.
• Getriebeölwechsel Verteilergetriebe BMW X3 E83: Öl, Intervall und Verfahren — Die vorbeugende Wartung, die die Lebensdauer Ihres ATC400 verlängern kann.
• Verteilergetriebe BMW X3 E83: Welches Budget einplanen? — Detaillierter Vergleich aller Optionen und ihrer Kosten.

FAQ

Was kostet ein instandgesetztes Verteilergetriebe ATC400 für den BMW X3 E83?

Das instandgesetzte Verteilergetriebe ATC400 kostet bei Autoliva 1.170 € inkl. MwSt., mit 2 Jahren Garantie und einem Befestigungs-Silentblock inklusive. Die Zahlung in 3 zinslosen Raten (3 × 390 €) ist verfügbar.

Wie erkenne ich, ob das Verteilergetriebe meines BMW X3 E83 defekt ist?

Die Hauptsymptome sind: Klackern beim Kaltstart oder in der Kurve, Pfeifen zwischen 80 und 120 km/h, Vibrationen im Fahrzeugboden sowie gleichzeitiges Aufleuchten der 4x4-, ABS- und DSC-Kontrollleuchten. Das Fehlerauslesen mit einem BMW-Diagnosegerät (Fehlercodes 5F3A, 5462, 5463) bestätigt die Diagnose.

Ist das instandgesetzte Verteilergetriebe mit allen Motorisierungen des X3 E83 kompatibel?

Ja. Das instandgesetzte Verteilergetriebe ATC400 von Autoliva ist kompatibel mit allen BMW X3 E83 (2003-2010): 2.0i, 2.5i, 3.0i, 2.0d 150 PS (Motor M47TU) und 3.0d 204 PS (Motor M57TU). Teilen Sie Ihre VIN-Nummer für eine kostenlose Kompatibilitätsprüfung mit.

Welche Garantie gilt für das instandgesetzte Verteilergetriebe?

Autoliva garantiert seine instandgesetzten Verteilergetriebe 2 Jahre lang. Jedes Teil wird vor dem Versand auf dem Prüfstand getestet. Bei einem Defekt während der Garantiezeit wird das Teil kostenlos ersetzt.

Muss das Verteilergetriebe nach dem Austausch kalibriert werden?

Ja, die Verteilergetriebe-Kalibrierung ist nach jedem Austausch des Verteilergetriebes am BMW X3 E83 obligatorisch. Sie erfolgt mit einem BMW-Diagnosegerät (ISTA, DIS oder Carly). Ohne diesen Schritt bleiben die 4x4- und DSC-Kontrollleuchten an und das xDrive-System funktioniert nicht korrekt.

Wie lange dauert die Lieferung?

Das instandgesetzte Verteilergetriebe ATC400 wird innerhalb von 48 bis 72 Stunden versandt. Die Lieferung erfolgt auf gesicherter Palette, um das Teil während des Transports zu schützen.

Kann man das Verteilergetriebe reparieren lassen statt es auszutauschen?

Ja, wenn nur das Antriebsritzel des Stellmotors gebrochen ist, ist eine gezielte Reparatur möglich (700-1.500 €). Wenn jedoch die interne Kette gedehnt ist, die Lager verschlissen oder die Kupplungsscheiben festgefressen sind, wird der vollständige Austausch durch ein instandgesetztes Verteilergetriebe empfohlen, um einen kurzfristigen erneuten Defekt zu vermeiden.
