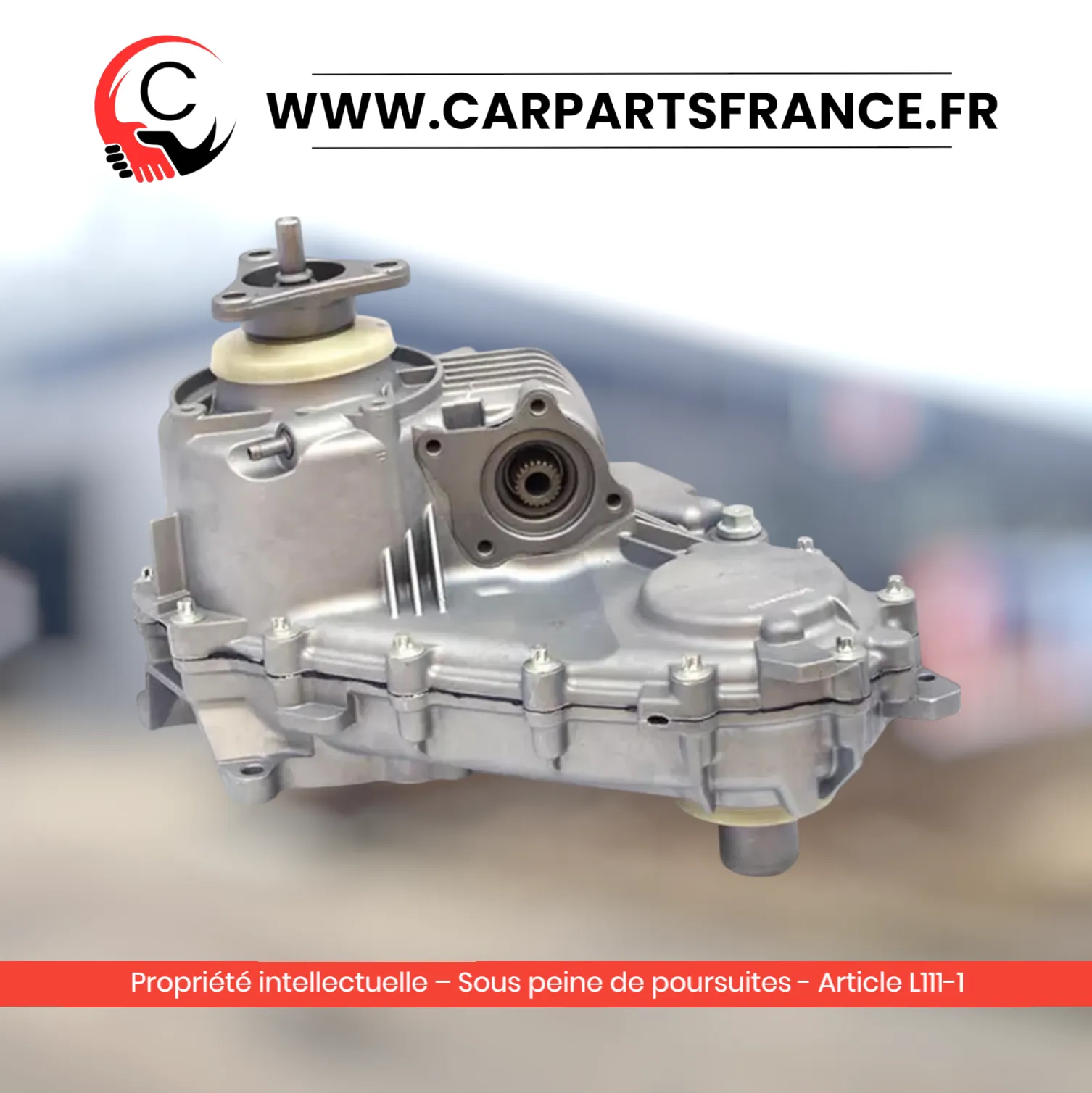

Verteilergetriebe ATC500 BMW X5 E53: umfassender Austauschleitfaden
Auf BMW X5 E53 Phase 2 (2003–2006) ist das Verteilergetriebe ATC500 eines der bekanntesten Bauteile für seine Ausfälle nach 130.000 km. Über den einfachen Stellmotor (der mit einem generalüberholten für 190 € behandelt werden kann), kann ein komplettes Verteilergetriebe notwendig sein, wenn die Kette, die Zahnräder oder die inneren Lager ebenfalls betroffen sind.
Für 1.290 € inkl. MwSt. mit 2 Jahren Garantie deckt der generalüberholte Austausch von Autoliva das gesamte Gehäuse ATC500 ab — eine rationale Lösung, wenn die Diagnose mehrere defekte Komponenten gleichzeitig offenbart.
Wann sollte man das komplette Getriebe dem Stellmotor allein vorziehen
Stellmotor allein (190 €) reicht aus, wenn:
- Symptom ausschließlich elektrisch (Triade Terrible + Fehlercode 5208)
- Kein mechanisches Geräusch vom Gehäuse
- Funktionsteil der Originalteile außer dem Servomotor
- Inspektion der Demontage des Stellmotors: interne Zahnräder des Motors defekt, aber Getriebe gesund
Komplettes Getriebe (1.290 €) ist erforderlich, wenn:
- Mechanisches Geräusch vom Gehäuse (Klicken, Pfeifen)
- Ölleck am Wellendichtring vorne
- Späne im abgelassenen Öl aus dem Gehäuse
- Kombination Stellmotor + Geräusche = Kosten für Einzelteile höher als der komplette Austausch
- Sehr hoher Kilometerstand (> 200.000 km), wo mehrere Komponenten am Ende sind
Architektur ATC500 auf X5 E53
Das ATC500 besteht aus:
- Aluminiumgehäuse, das mit dem Automatikgetriebe verschraubt ist
- Nasslamellenkupplung: verteilt das Drehmoment
- Antriebschain: überträgt das Drehmoment nach vorne
- Lager: Eingangs-, Ausgangs- vorne, Ausgangs-hinten
- Wellendichtringe: Abdichtung der Ausgänge
- Sensoren für Position und Geschwindigkeit
- Elektrischer Stellmotor A4635400088 (Gegenstand des speziellen Gehäuses)
Die Überholung von Autoliva erneuert die Kette, die Lager, die Dichtungen, kontrolliert die Nasslamellenkupplung und inspiziert die Zahnräder.
Betroffene Modelle X5 E53
Das generalüberholte ATC500 deckt hauptsächlich ab:
- BMW X5 E53 4.4i (V8 Benzin M62 dann N62)
- BMW X5 E53 4.6is (V8 M62 hohes Drehmoment, bis 2003)
- BMW X5 E53 4.8is (V8 N62, 360 PS, 2004–2006)
- Einige X5 E53 3.0i und 3.0d Phase 2
Kompatibilität Phase 2 2003–2006 bestätigt. Für die ersten E53-Produktionen (1999–2002) abweichende Variante — VIN-Prüfung erforderlich.
Typische Symptome eines ATC500 am Ende seiner Lebensdauer
- Triade Terrible (ABS + 4x4 + Bremsen), wenn der Stellmotor ebenfalls betroffen ist
- Starkes Klicken beim Kaltstart
- Progressives Pfeifen beim Bremsen
- Vibration zwischen 90 und 130 km/h beladen
- Ruckeln beim Rückwärtsfahren
- Fehlercode 5208 + sekundäre Codes im DSC
- Sprunggeräusch bei sehr niedriger Geschwindigkeit in engen Kurven
- Ölleck unter dem Fahrzeug
Diagnose in 5 Schritten
- Diagnose lesen ISTA / INPA: Codes 5208 + sekundär + Modul xDrive
- Test Triade Terrible: Beobachtung der Kontrollleuchten nach dem Start
- Inspektion unter dem Fahrzeug: Wellendichtring, Leckage, Ölstand Verteilergetriebe
- Fahrversuch: abwechselnd kräftig beschleunigen / bremsen, Geräuschprüfung
- Diagnosereinigung: Späne am Magneten = interne Abnutzung
Austauschkosten
BMW Vertragswerkstatt: 4.500–5.800 € inkl. MwSt. (X5 E53 jetzt älter, klassische Werkstatt). Neue Teile seltener = hoher Preis.
BMW Getriebe-Werkstatt: 1.500–2.200 € (interne Reparatur)
Generalüberholtes Verteilergetriebe von Autoliva: 1.290 € inkl. MwSt., 2 Jahre Garantie, Austausch, bereit zur Installation
Gesamtkosten mit 6h Arbeitszeit: 1.870–1.990 € inkl. MwSt.
Verteilergetriebe ATC500 BMW X5 E53 generalüberholt anzeigen
Begleitartikel
- ATC500 vs. ATC400 vs. ATC700 BMW: Unterschied und Kompatibilität
- BMW X5 E53 Phase 1 vs. Phase 2 (Facelift): Teil zu wählen
- Austausch ATC500 komplett vs. nur Stellmotor: Wie entscheiden
- BMW X5 E53 V8 4.4i / 4.6is / 4.8is: spezifischer Verschleiß der Übertragung
FAQ
Ab wann gibt das Verteilergetriebe ATC500 auf X5 E53 nach?
Erstes typisches Symptom zwischen 130.000–180.000 km. Früher bei 4.8is mit hohem Drehmoment.
Unterschied zum Stellmotor allein?
Der Stellmotor (190 €) behandelt den Servomotor. Das komplette Getriebe (1.290 €) umfasst das mechanische Gehäuse, Kette, Lager + Stellmotor.
Kompatibilität mit X5 E53 3.0i / 3.0d?
Mögliche Varianten je nach Jahrgang. VIN-Validierung erforderlich.
Programmierung nach dem Austausch?
Keine.
Dauer der Stilllegung?
6 bis 8 Stunden bei einem unabhängigen BMW-Betrieb.
