Le corps de vanne ZF 5HP24 du Range Rover L322 4.4 V8 (moteur BMW M62B44, 2002-2005) est le cerveau hydraulique de la boîte automatique : c'est lui qui décide de la douceur — ou de la brutalité — de chaque passage de rapport. À-coups à l'engagement, secousses au rétrogradage, broutement du convertisseur de couple : avant de condamner la transmission entière, il faut comprendre ce qui se joue dans ce bloc d'aluminium logé sous le carter. Ce guide explique quand une intervention sur le corps de vanne suffit, et quand elle ne suffit plus.
Le rôle du corps de vanne dans la ZF 5HP24
Le corps de vanne (valve body) distribue l'huile sous pression vers les embrayages et les freins internes de la boîte, selon les ordres du calculateur EAT. Sur la 5HP24, la partie arrière inférieure du bloc contient deux composants déterminants pour le confort :
- Deux accumulateurs — un pour l'embrayage A (engagement de Drive), un pour l'embrayage C (engagement de Reverse) — qui jouent le rôle d'amortisseurs hydrauliques lors de la prise de rapport, en combinaison avec des clapets anti-retour calibrés ;
- Les électrovannes proportionnelles EDS1 et EDS5, qui modulent la pression appliquée de part et d'autre des pistons de ces amortisseurs.
Cette architecture a été décrite en détail par RRPhil, spécialiste reconnu de la 5HP24 sur le forum FullFatRR, à propos d'un L322 4.4 V8 présentant des à-coups : « The lower rear valve body in the 5HP24 contains two accumulators — one for the A-clutch and one for the C-clutch — and these act as dampers during the engagement of Drive and Reverse ». Quand ces amortisseurs ou ces électrovannes vieillissent, chaque engagement de D ou R devient un coup de bélier.
À-coups en D et R sur L322 : le corps de vanne en première ligne
Le cas d'école vient de ce même fil FullFatRR : un Range Rover L322 4.4 V8 de 2002, environ 150 000 miles (240 000 km), engagements de D et R avec un « thud » brutal aggravé à chaud, à-coup violent au rétrogradage 5-4 sous charge. Vidange et filtre neufs : aucune amélioration, l'huile sortie était noire. Après expertise du corps de vanne déposé, verdict surprenant : un corps de vanne de 5HP24 de 1997 — antérieur aux nombreuses évolutions ZF — avait été monté sur cette boîte lors d'une réparation précédente. Avec le corps de vanne conforme : « the car now drives absolutely spot on » (« la voiture roule désormais parfaitement »).
Deux enseignements concrets :
- Le corps de vanne se dépose boîte en place, par le carter d'huile, véhicule sur pont. C'est l'intervention interne la moins lourde de la 5HP24 — pas besoin de sortir les 100 kg de transmission pour un diagnostic.
- Les corps de vanne 5HP24 ne sont pas interchangeables entre années : ZF a multiplié les modifications entre 1996 et 2002. Un bloc d'occasion d'origine inconnue peut créer exactement les symptômes qu'il était censé guérir.
Broutement du convertisseur de couple : le « shudder » du 4.4 V8
L'autre grand responsable des sensations désagréables est le convertisseur de couple, et plus précisément son embrayage de pontage (lock-up). Le symptôme : une vibration sourde et régulière, comme un passage sur bande rugueuse, entre 60 et 100 km/h en charge légère, au moment où le pontage s'engage.
La cause première est presque toujours l'huile : l'ATF dégradée perd ses propriétés de friction et l'embrayage de pontage broute au lieu d'accrocher franchement. Sur un L322 dont la boîte est annoncée « graissée à vie » et n'a jamais été vidangée, le phénomène est fréquent passé 150 000 km. Une vidange complète à l'huile ZF LifeguardFluid 5 (norme LT71141) fait parfois disparaître le broutement — voir notre procédure de vidange de la 5HP24.
Si le broutement persiste après vidange, la garniture du pontage est usée mécaniquement : le convertisseur doit être remplacé ou rénové, ce qui impose la dépose de la boîte. Et là, le calcul change.
⚠️ Attention : un broutement de convertisseur ignoré contamine l'huile en particules de friction, qui circulent ensuite dans le corps de vanne et bouchent progressivement le refroidisseur. Une panne à 200 € de vidange peut devenir une panne à 2 000 € en un an.
Réparer le corps de vanne ou remplacer la boîte : l'arbre de décision
| Situation | Intervention adaptée | Ordre de coût | Boîte déposée ? |
|---|---|---|---|
| À-coups D/R, codes électrovannes, huile propre | Contrôle/échange du corps de vanne | Quelques centaines d'euros | Non |
| Broutement convertisseur, jamais vidangée | Vidange complète LifeguardFluid 5 | 200 – 400 € | Non |
| Broutement persistant après vidange | Convertisseur à remplacer | Dépose obligatoire | Oui |
| Patinage à chaud, failsafe, limaille dans le carter | Boîte reconditionnée complète CPF | 1 490 € TTC, garantie 2 ans | Oui |
| Casse interne (plus de marche avant) | Boîte reconditionnée ou neuve | 1 490 € à 7 000 € | Oui |
La règle des spécialistes : tant que le problème est purement hydraulique-électrique (corps de vanne, électrovannes) et que l'huile ne contient ni limaille ni odeur de brûlé, la réparation partielle a du sens. Dès que le convertisseur ou la mécanique interne est en cause, la main-d'œuvre de dépose (6 à 10 heures) est identique à celle d'un remplacement complet — il devient incohérent de remonter une boîte de 20 ans partiellement réparée pour le même coût de main-d'œuvre qu'une boîte ZF 5HP24 reconditionnée complète dont le corps de vanne, le convertisseur, les joints et les roulements ont tous été traités.
💡 Bon à savoir : sur les boîtes reconditionnées Car Parts France, le corps de vanne est systématiquement contrôlé sur banc : électrovannes EDS testées, accumulateurs vérifiés, conformité de version validée. C'est précisément le point qui avait piégé le propriétaire du fil FullFatRR avec son corps de vanne de 1997.
Ce qu'il faut vérifier avant et après l'intervention
Avant de toucher au corps de vanne, trois contrôles évitent les fausses pistes :
- Lire les codes défaut : des codes d'électrovannes (type P1845) orientent vers le corps de vanne ; des codes de glissement de rapport orientent vers les embrayages internes — voir notre guide du Trans Failsafe Prog ;
- Contrôler le niveau d'huile à température (moteur tournant, 30-35 °C) : un niveau bas reproduit tous les symptômes d'un corps de vanne mort ;
- Examiner l'huile vidangée : noire et chargée = usure interne avancée, la réparation partielle devient un pari.
Après l'intervention : huile et filtre neufs, réinitialisation des adaptations du calculateur EAT, puis roulage progressif d'apprentissage. Pour une vue d'ensemble des symptômes, compatibilités et prix de cette transmission, consultez notre guide complet de la boîte de vitesses Range Rover L322 4.4 V8.

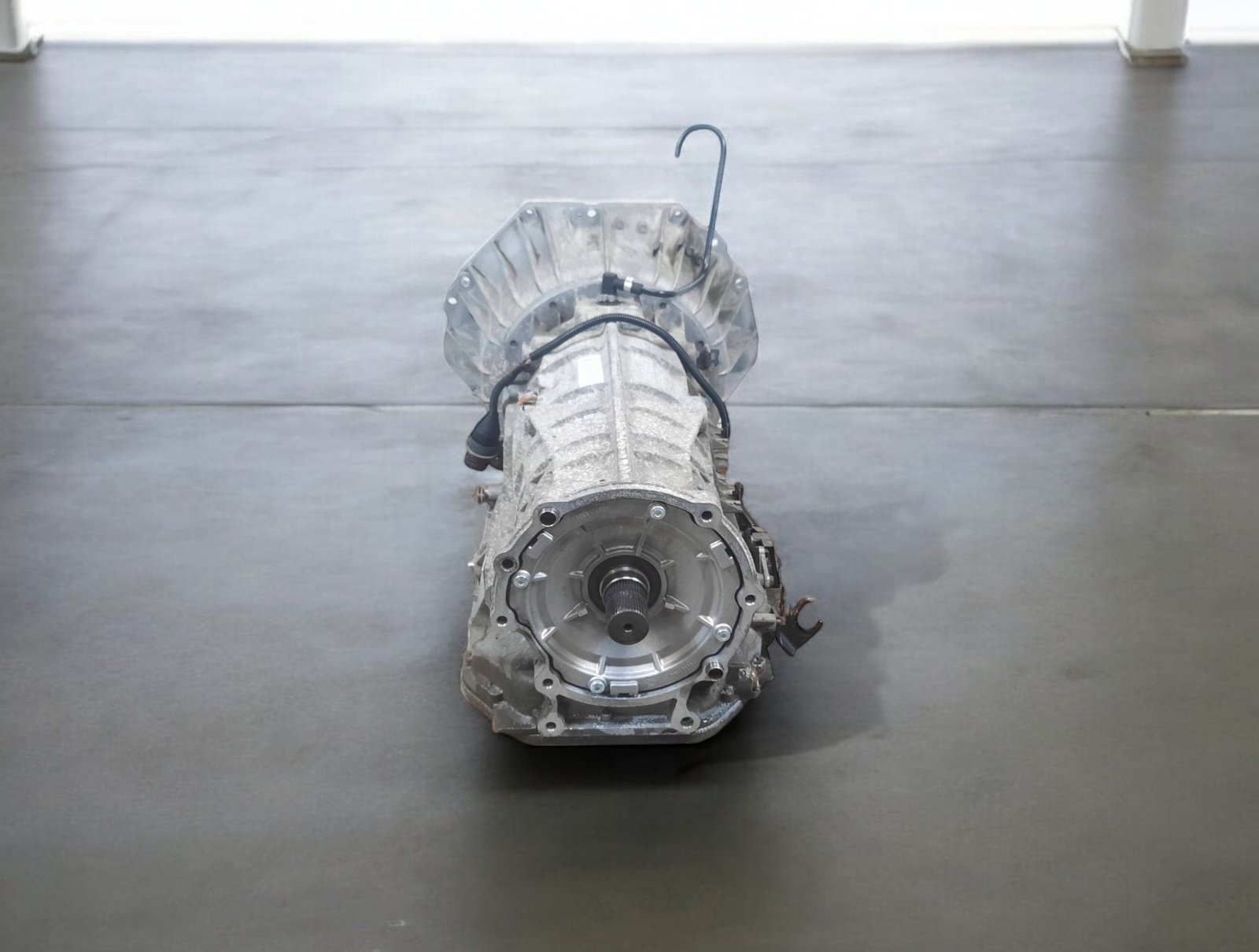

Boîte de vitesses automatique reconditionnée ZF 5HP24 pour Range Rover L322 4.4 V8
1490,00 € TTCsoit 3x 496,67 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Peut-on remplacer le corps de vanne de la 5HP24 sans déposer la boîte ?
Oui. Le corps de vanne se dépose par le carter d'huile, véhicule sur pont, boîte en place. C'est l'intervention interne la moins lourde sur cette transmission. En revanche, le convertisseur de couple et les embrayages exigent la dépose complète de la boîte.
Pourquoi mon L322 donne-t-il un coup en passant en Drive ou en Reverse ?
Les accumulateurs des embrayages A et C, situés dans le corps de vanne, amortissent normalement l'engagement. Usés — ou si les électrovannes EDS1/EDS5 ne modulent plus la pression — l'engagement devient brutal. Une huile dégradée ou un niveau incorrect produisent le même symptôme : vérifiez-les d'abord.
Le broutement entre 60 et 100 km/h vient-il forcément du convertisseur ?
C'est la cause la plus probable sur un L322 4.4 V8 : l'embrayage de pontage du convertisseur broute quand l'huile a perdu ses propriétés de friction. Une vidange complète à la LifeguardFluid 5 résout les cas pris tôt ; si le broutement persiste, la garniture est usée et le convertisseur doit être remplacé, boîte déposée.
Un corps de vanne d'occasion est-il une bonne idée ?
Risqué : ZF a fait évoluer le corps de vanne de la 5HP24 à de multiples reprises entre 1996 et 2002, et les versions ne sont pas interchangeables. Un cas documenté sur FullFatRR montrait un L322 rendu brutal par un corps de vanne de 1997 monté par erreur. Privilégiez un bloc contrôlé et conforme à l'année de votre boîte.
À quel prix une boîte complète si la réparation partielle ne suffit pas ?
La boîte ZF 5HP24 reconditionnée pour Range Rover L322 4.4 V8 coûte 1 490 € TTC chez Car Parts France, garantie 2 ans, corps de vanne et convertisseur contrôlés, paiement en 3 fois possible. La main-d'œuvre de dépose/repose (6 à 10 h) s'ajoute, identique à celle d'une grosse réparation.
