Diagnose Vorderachsdifferential-Geräusch BMW X5 F15 Diesel: Methode und Fallstricke

Die Diagnose eines Vorderachsdifferential-Geräuschs an einem BMW X5 F15 3.0d xDrive ist im Vergleich zu den Benzinversionen mit spezifischen Schwierigkeiten verbunden. Der Dieselmotor N57, von Natur aus lauter und vibrationsreicher, kann die ersten Verschleißanzeichen des Vorderachsdifferentials überdecken. Zudem erzeugen die breiten Reifen des X5 (bis zu 315/35 R20 hinten) ein erhebliches Abrollgeräusch, das die Quellenidentifikation erschwert. Dieser Ratgeber beschreibt die Diagnosemethode speziell für den X5 F15 xDrive30d, xDrive40d und M50d.

Fallstricke bei der Diagnose am X5 F15 Diesel

Der X5 F15 3.0d vereint mehrere Geräuschquellen, die die Diagnose komplexer machen als bei einem leichteren Fahrzeug oder einem Benziner. Der Dieselmotor N57 erzeugt ein charakteristisches Brummen, das Antriebsstranggeräusche teilweise überdeckt. Sportbereifung in großer Dimension (275/40 R20 vorne, 315/35 R20 hinten bei den M Sport-Versionen) erzeugt auf den meisten Fahrbahnbelägen ein deutliches Abrollgeräusch.

X5-Diesel-Besitzer berichten in den Foren von XBimmers häufig, dass sie ein Vorderachsdifferential-Geräusch auf verschlissene Reifen oder ein Radlager zurückgeführt haben, wodurch sich die Diagnose um mehrere Monate verzögerte. Das Geräusch des Vorderachsdifferentials zeichnet sich durch seine Konstanz unabhängig vom Fahrbahnbelag aus: Auf einer sehr glatten Oberfläche (Tiefgarage, polierter Beton) verschwindet das Reifengeräusch, während das Geräusch des Differentials bestehen bleibt.

Spezifische Diagnosemethode für den Diesel

Test 1: Motorgeräusch isolieren

Die erste Herausforderung besteht darin, das Motorgeräusch vom Antriebsstranggeräusch zu trennen. Bei konstanter Geschwindigkeit (80 km/h auf ebener Strecke) in den Leerlauf schalten und die Zündung ausschalten (Achtung: Dieses Manöver deaktiviert die Servolenkung und den Bremskraftverstärker – nur auf freier, ebener Strecke durchführen). Wenn das Geräusch bei abgeschaltetem Motor anhält, ist es mechanischer Natur (Antriebsstrang, Lager oder Reifen). Verschwindet es, ist es motor- oder zubehörbezogen.

Eine sicherere Alternative ist der Vergleich des Geräuschs im 6. Gang und im 8. Gang bei gleicher GPS-Geschwindigkeit. Der Gangwechsel ändert die Motordrehzahl, nicht jedoch die Drehzahl der Räder und des Antriebsstrangs. Ändert sich das Geräusch mit dem Gang, ist es motorbedingt. Bleibt es gleich, ist es dem Antriebsstrang oder den Rädern zuzuordnen.

Test 2: Der Kurventest (Differential vs. Lager)

Bei 60–80 km/h leichte Spurwechsel durchführen (Fahrspurwechsel auf der Autobahn). Ein Radlager ändert seine Geräuschintensität in Kurven, da der seitliche Lastübertrag den Druck auf das defekte Lager verändert. Das Vorderachsdifferential, das sich in der Mitte der Achse befindet, erzeugt unabhängig vom Lenkeinschlag ein gleichbleibendes Geräusch.

Am X5 F15 ist dieser Test aufgrund der Fahrzeugbreite und der Kurventrägheit schwieriger zu interpretieren. Die Richtungswechsel müssen sanft und auf einer gering befahrenen Straße durchgeführt werden.

Test 3: Der Lasttest (Differential vs. PTU)

Bei konstanter Geschwindigkeit abwechselnd leicht beschleunigen und verzögern (Gasfuß lupfen). Ein Vorderachsdifferential mit verschlissenen Lagern variiert häufig in der Intensität zwischen diesen beiden Phasen: Der Wechsel der axialen Lastrichtung am Antriebsritzel verändert das Geräusch. Ein PTU (Power Transfer Unit) erzeugt ein Geräusch, das in der Regel lastunabhängig konstant bleibt.

Beim X5 3.0d ist dieser Test besonders aufschlussreich, da das Dieseldrehmoment sehr ausgeprägte Lastübergänge erzeugt. Ein Klackern beim Wechsel zwischen Beschleunigung und Verzögerung deutet auf mechanisches Spiel im Differential oder in den Antriebswellen hin.

Test 4: Inspektion auf der Hebebühne

Auf der Hebebühne visuell auf Ölverlust am Vorderachsdifferential und am PTU (Power Transfer Unit) prüfen, den Zustand der vorderen Antriebswellenmanschetten kontrollieren sowie das Spiel in der Antriebswelle prüfen (festhalten und versuchen zu drehen/bewegen). Die Vorderräder einzeln durchdrehen, um die Lager zu prüfen, anschließend die komplette Antriebswelle durchdrehen, um Differential und PTU (Power Transfer Unit) abzuhören.

Ein mechanisches Stethoskop (oder ein langer Schraubendreher), das am Differentialgehäuse angesetzt wird, ermöglicht die genaue Lokalisierung der Geräuschquelle. Mit dem Geräusch am PTU (Power Transfer Unit) vergleichen, um beide voneinander zu unterscheiden.

Spezifische Geräusche am X5 F15 Diesel: Verwechslungen vermeiden

Mehrere Geräusche können am X5 F15 3.0d mit einem defekten Vorderachsdifferential verwechselt werden.

Die Piezo-Injektoren des N57-Motors können ein metallisches Klackern erzeugen, das sich durch den Fahrzeugrahmen überträgt und scheinbar aus dem Antriebsstrang stammt. Dieses Geräusch ist drehzahlabhängig (verschwindet im Leerlauf, variiert mit der Drehzahl). Die Steuerkette des N57 kann beim Kaltstart ein Rasselgeräusch erzeugen, das mit einem Antriebsstranggeräusch verwechselt werden kann. Es verschwindet nach wenigen Sekunden Betrieb.

Verschlissene Motor- und Getriebelager übertragen mehr Vibrationen auf den Fahrzeugrahmen und verstärken Antriebsstranggeräusche. Ein verschlissenes Motorlager kann ein leicht geräuschvolles Differential im Fahrgastraum deutlich lauter erscheinen lassen.

Diagnosekosten und nächste Schritte

Eine vollständige Diagnose in der Werkstatt kostet am X5 F15 zwischen 100 und 200 EUR (1 bis 2 Arbeitsstunden). Dieser Preis umfasst die Probefahrt, die Inspektion auf der Hebebühne und die elektronische ISTA-Diagnose, sofern verfügbar.

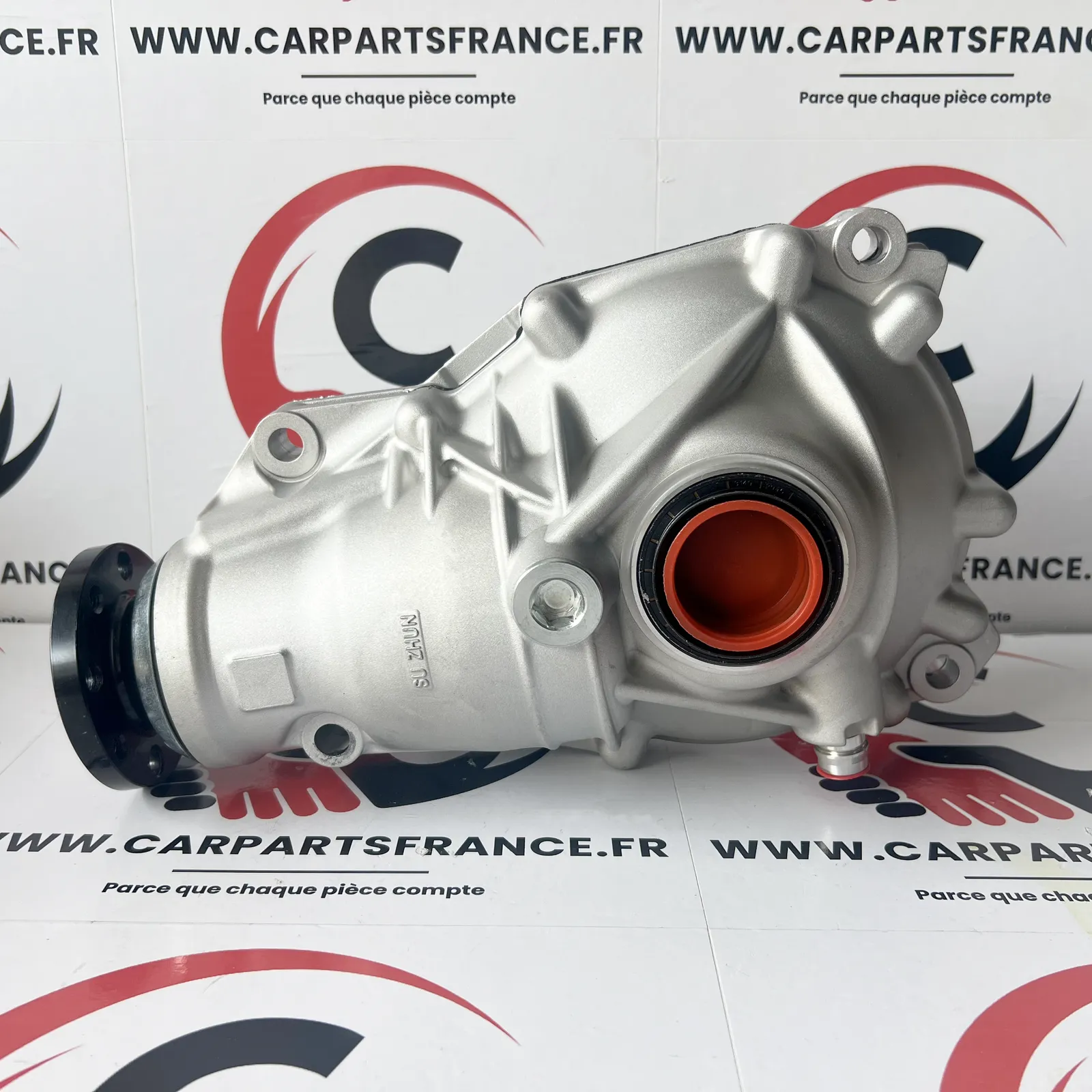

Wenn die Diagnose ein defektes Vorderachsdifferential bestätigt, ist das instandgesetzte Vorderachsdifferential BMW X5 F15 / X6 F16 3.0d für 1 290 EUR inkl. MwSt. mit 2 Jahren Garantie erhältlich. Angebot anfordern.

Den vollständigen Ratgeber finden Sie unter Vorderachsdifferential BMW X5 F15 / X6 F16 3.0d xDrive. Zur vorbeugenden Wartung lesen Sie Wartung Vorderachsdifferential BMW X5 F15 3.0d.

Für Diskussionen unter X5-Diesel-Besitzern besuchen Sie das XBimmers-Forum und das BimmerFest-Forum.

FAQ

Kann das Dieselgeräusch des N57 ein Differentialproblem verdecken?

Ja, das Dieselbrummen überdeckt teilweise die ersten Verschleißanzeichen des Vorderachsdifferentials. Deshalb werden Differentialgeräusche am X5 Diesel oft erst spät erkannt.

Wie unterscheidet man ein Reifengeräusch von einem Differentialgeräusch am X5?

Auf einer sehr glatten Oberfläche fahren (Tiefgarage). Das Reifengeräusch verschwindet, das Differentialgeräusch bleibt bestehen. Außerdem ändert sich das Differentialgeräusch durch neue Reifen nicht.

Was kostet die Diagnose an einem X5 F15?

Zwischen 100 und 200 EUR in der Werkstatt (1–2 Stunden). Manche Werkstätten rechnen diesen Betrag an, wenn die Reparatur bei ihnen durchgeführt wird.

Erkennt die ISTA-Diagnose ein verschlissenes Differential?

Selten direkt. ISTA kann xDrive-Fehlercodes anzeigen, aber ein mechanisch verschlissenes Differential erzeugt nicht immer einen Fehlercode. Die akustische Diagnose ist unerlässlich.
