Diagnose Hinterachsdifferential Range Rover Sport L494 : Vollständige Methode

Die Diagnose des Hinterachsdifferentials am Range Rover Sport L494 erfordert eine methodische Vorgehensweise, um die verschiedenen möglichen Geräuschquellen (Differential, Radlager, Verteilergetriebe, Kardanwelle) zu unterscheiden und den Grad des Verschleißes zu beurteilen. Dieser Ratgeber stellt die vollständige Methode vor, die von Land Rover-Spezialisten verwendet wird – verständlich für Fahrzeughalter und Mechaniker gleichermaßen.

Die Diagnosefallen beim L494

Der Range Rover Sport L494 ist ein komplexes Fahrzeug, dessen Hinterachse zahlreiche Komponenten enthält, die Geräusche erzeugen können: Hinterachsdifferential, Verteilergetriebe, Antriebswelle, Radlager, Luftfederung, Bremsen. Verwechslungen zwischen diesen Quellen sind häufig – selbst bei Fachbetrieben.

Ein dokumentierter Fall in den LR UK-Foren verdeutlicht dieses Risiko: Ein Besitzer eines L494 SDV6, bei dem ein Geräusch des Hinterachsdifferentials diagnostiziert wurde, stellte schließlich fest, dass das Problem vom Verteilergetriebe stammte. Die Fehldiagnose hätte zum unnötigen Austausch des Differentials führen können.

💡 Gut zu wissen: Überprüfen Sie vor jeder Diagnose des Hinterachsdifferentials zunächst den Zustand des Verteilergetriebes und der hinteren Antriebswelle. Diese Komponenten sind einfacher und kostengünstiger zu diagnostizieren, und ihre Defekte werden häufig mit einem Differentialgeräusch verwechselt.

Schritt 1 : Das Geräusch charakterisieren

Standardisierter Fahrversuch

Einen Parcours mit verschiedenen Bedingungen durchführen :

Stadtphase (15-50 km/h) :

• Dumpfes Dröhnen auf glatter Straße anhören → technisches Bulletin SSM72995
• Manöver D → R → D testen → Klackern = Differentialspiel

Landstraßenphase (60-90 km/h) :

• Kontinuierliches Brummen = Lager
• Geräusch, das sich in Kurven verändert = Radlager (NICHT das Differential)

Autobahnphase (100-140 km/h) :

• Pfeifen bei Beschleunigung = Tellerrad/Antriebsritzel-Paarung
• Vibration beim Gaswegnehmen = Zahnflankenspiel

Dynamische Phase :

• Kräftige Beschleunigung vom 1. bis 3. Gang: Pfeifen oder Klopfen anhören
• Motorbremse bergab: Vibration = Differential

Der Schlüsseltest : Seitenversatz

Bei 80 km/h das Fahrzeug leicht nach links und dann nach rechts versetzen, dabei die Fahrtrichtung jeweils 3-4 Sekunden halten :

Dieser Test ist der zuverlässigste, um ein Radlager von einem Differentialgeräusch zu unterscheiden. Er nutzt die Tatsache, dass der Seitenversatz die Belastung auf die Radlager (von einer Seite zur anderen) verändert, nicht jedoch auf das Differential.

Schritt 2 : Sicht- und Handprüfung

Prüfung der Entlüfter

Der L494 verfügt über Differential-Entlüfter, die den Druckausgleich zwischen dem Inneren des Gehäuses und der Atmosphäre ermöglichen. Diese Entlüfter befinden sich am Differentialgehäuse und sind über einen Schlauch verbunden, der entlang des Rahmens nach oben geführt wird.

Prüfen :

• Der Schlauch ist nicht durch Schlamm oder Schmutz verstopft
• Der Schlauch ist oberhalb des maximalen Wattiefenniveaus positioniert
• Keine Wasser- oder Feuchtigkeitsspuren rund um den Entlüfter

Leckageprüfung

Das Differentialgehäuse des Hinterachsdifferentials visuell inspizieren; dabei die „access height"-Funktion der Luftfederung nutzen, um das Fahrzeug anzuheben :

• Wellendichtring am Antriebsritzel (Vorderseite des Gehäuses): Ölspuren = Leckage
• Gehäusedichtfläche: Schwitzen = verschlissene Dichtung
• Öleinfüll-/Ablassschraube: Lockerung = mögliche Leckage

Prüfung des mechanischen Spiels

Hinterrad in der Luft (Fahrzeug auf Böcken oder im „access mode") :

1. Das Rad greifen und versuchen, es zu drehen: den freien Lauf notieren, bevor das Differential Widerstand leistet
2. Das Rad axial ziehen/drücken: spürbares Spiel = Lager oder verschlissener C-Clip
3. Das Rad langsam drehen: Kraftpunkte oder Knurren = interne Verschleißerscheinungen

Schritt 3 : Analyse des Differentialöls

Das Differentialöl ist ein zuverlässiger Indikator für den Zustand der internen Komponenten. Am L494 befinden sich die Ablassschraube und die Füllstandsschraube am Differentialgehäuse, zugänglich von der Fahrzeugunterseite.

Vorgehensweise :

1. Die Füllstandsschraube (seitliche Schraube) entfernen und etwas Öl auf ein weißes Tuch laufen lassen
2. Farbe und Konsistenz beobachten

⚠️ Achtung: Milchiges Öl ist ein kritisches Warnsignal. Wasser im Differential verursacht schnelle Lagerkorrosion und eine Verschlechterung der Schmiereigenschaften. Wenn Sie diese Verunreinigung feststellen, fahren Sie nicht weiter und lassen Sie das Differential schnellstmöglich austauschen.

Schritt 4 : Elektronische Diagnose (SDD/Topix)

Der Range Rover Sport L494 ist mit zahlreichen Sensoren ausgestattet, deren Daten bei der Diagnose helfen können :

Zu suchende Fehlercodes

• ABS/ESP-Modul: Anomalien bei der Hinterraddrehzahl (Abweichung zwischen linkem und rechtem Rad, die auf eine teilweise Blockierung des Differentials hinweisen kann)
• Getriebesteuergerät: Kommunikationscodes mit dem e-diff (sofern vorhanden)
• Luftfederungsmodul: Anomalien der Fahrzeughöhe hinten (ein defektes Differential kann die Geometrie verändern)

Echtzeitdaten

Via SDD/Topix während der Fahrt überwachen :

• Differentialöltemperatur (sofern Sensor vorhanden)
• Drehzahlabweichung zwischen linkem und rechtem Hinterrad
• e-diff-Strom (sofern vorhanden) — abnormale Werte = defekte e-diff-Kupplung

Schritt 5 : Entscheidungsbaum

Wann sollte man austauschen statt revidieren?

Komplettes Differential austauschen, wenn :

• Metallspäne im Öl
• Wasserverunreinigung
• Pfeifgeräusch (verschlissenes Kegelrad)
• Kombination mehrerer Symptome

Teilrevision möglich, wenn :

• Nur Wellendichtring-Leckage (100-200 € in der Werkstatt)
• LSD-Chatter durch Ölwechsel + Additiv behoben
• Leichtes Brummen ohne Partikel (Überwachung)

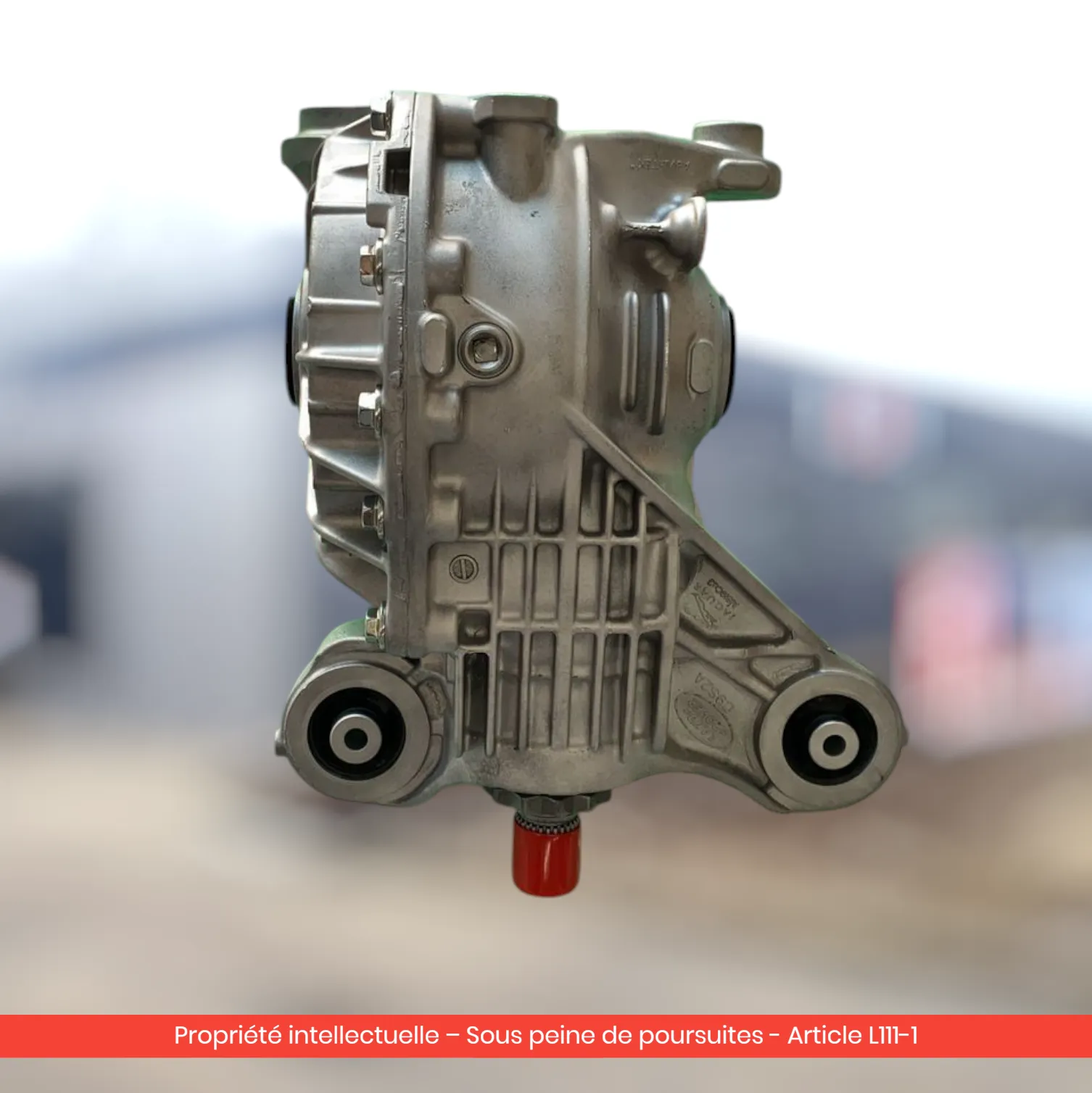

Das instandgesetzte Hinterachsdifferential LR039509/LR070150 zu 1.490 € inkl. MwSt. ist die empfohlene Lösung, sobald die Diagnose einen erheblichen Verschleiß der internen Komponenten bestätigt.
