Die Geräuschquelle eines Antriebsstrangs an einem BMW xDrive zu identifizieren ist eine anspruchsvolle Aufgabe. Das Vorderachsdifferential, das PTU (Power Transfer Unit), die Radlager und die Antriebswellen erzeugen ähnliche Geräusche. Dieser Ratgeber beschreibt die Diagnosemethode für BMW mit Vorderachsdifferential Achsübersetzung 3.15 (OEM-Nummer 31507594314) und deckt die Modelle X5, X6, 3er F30 und 4er F32 xDrive ab.
xDrive-Fehlermeldung im Armaturenbrett: Was tun?
Überprüfen Sie zunächst, ob Ihr BMW eine Fehlermeldung bezüglich xDrive anzeigt, bevor Sie auf Geräusche achten. Das Steuergerät kann eine Fehlfunktion des Allradantrieb-Systems erkennen und eine Meldung wie „xDrive Defekt" oder „xDrive ausgefallen" anzeigen. Diese Meldung kann durch einen defekten Raddrehzahlsensor, ein Problem mit dem Verteilergetriebe oder ein blockiertes Vorderachsdifferential ausgelöst werden.
Eine ISTA/ISTA+-Diagnose ermöglicht das Fehlerauslesen spezifischer Fehlercodes und hilft, die Diagnose zu lenken. Achtung jedoch: Ein mechanisch verschlissenes Vorderachsdifferential (Lager, Zahnräder) erzeugt nicht immer einen Fehlercode. Die akustische und mechanische Diagnose bleibt unverzichtbar.
xDrive-Fehlercodes im Zusammenhang mit dem Vorderachsdifferential
Die am häufigsten mit einem Defekt am Vorderachsdifferential oder am xDrive-Allradantrieb assoziierten Fehlercodes umfassen Codes zu Raddrehzahlsensoren (anormale Geschwindigkeitsdifferenz vorne/hinten), Codes für Überdrehmoment im Antriebsstrang sowie Fehlercodes des Verteilergetriebes, die ein Problem am Differential überdecken können.
In der Praxis ist das mechanische Vorderachsdifferential selten die direkte Quelle eines Fehlercodes. Geräusche und Vibrationen sind die ersten Anzeichen, lange bevor die Elektronik ein Problem erkennt.
Diagnosemethode in 4 Schritten
Schritt 1: Strukturierte Probefahrt
Die Probefahrt ist der erste Schritt der Diagnose. Sie muss methodisch durchgeführt werden, um das Geräusch zu charakterisieren.
Fahren Sie bei verschiedenen Geschwindigkeiten (30, 50, 70, 90, 110 km/h) und notieren Sie, bei welcher Geschwindigkeit das Geräusch auftritt und verschwindet. Testen Sie bei Beschleunigung, Verzögerung und konstanter Geschwindigkeit. Führen Sie leichte Kurven nach rechts und links durch, um eine Variation des Geräusches zu erkennen. Achten Sie auf die Lokalisierung des Geräusches: vorne-mittig, vorne-rechts, vorne-links.
Diese Beobachtungen ermöglichen es, die drei Hauptquellen zu unterscheiden: Vorderachsdifferential (konstantes Geräusch, lastabhängig variierend), Radlager (Geräusch variiert in Kurven), PTU (Power Transfer Unit)/Verteilergetriebe (oft höher toniges Geräusch).
Schritt 2: Sichtprüfung auf der Hebebühne
Überprüfen Sie auf der Hebebühne den Ölverlust am Vorderachsdifferential (Wellendichtring, Gehäuse), den Zustand der Antriebswellenmanschetten (Risse, Fettverlust), das Spiel in den Antriebswellen (durch Greifen und Versuchen zu drehen/bewegen) sowie den Zustand der Befestigungen des Differentials am Hilfsrahmen.
Schritt 3: Test mit angehobenen Rädern
Mit angehobenen Vorderrädern und im Leerlauf drehen Sie jedes Rad einzeln von Hand. Ein defektes Radlager erzeugt ein Reibgeräusch oder ein spürbares Spiel. Drehen Sie anschließend die Antriebswelle über die Räder: Hören Sie das Vorderachsdifferential und das PTU (Power Transfer Unit) mit einem mechanischen Stethoskop oder einem langen, auf das Gehäuse aufgesetzten Schraubenzieher ab.
Schritt 4: Elektronische Diagnose
Schließen Sie das ISTA-Diagnosegerät (oder gleichwertig) an, um Fehlercodes auszulesen und die Echtzeitwerte der Raddrehzahlsensoren zu überprüfen. Eine anormale Geschwindigkeitsdifferenz zwischen vorne und hinten kann auf ein Antriebsproblem hinweisen.
Vorderachsdifferential vs. PTU: Wie unterscheidet man sie?
Das PTU (Power Transfer Unit) ist der Winkeltrieb am Getriebeausgang. Es leitet einen Teil des Drehmoments auf die vordere Antriebswelle um. Bei BMW xDrive ist das PTU (Power Transfer Unit) eine bekannte Schwachstelle mit Lager- und Leckageproblemen ähnlich denen des Vorderachsdifferentials.
Das PTU (Power Transfer Unit) befindet sich hinten-links am Motor, während das Vorderachsdifferential am Ende der Antriebswelle unter der Motorabdeckung sitzt. Die Lokalisierung des Geräusches mit einem Stethoskop ermöglicht die Unterscheidung. Das PTU (Power Transfer Unit) erzeugt oft ein höher toniges Pfeifen, während das Differential ein tieferes Grollen erzeugt.
Vorderachsdifferential vs. Radlager: Der entscheidende Test
| Merkmal | Vorderachsdifferential | PTU (Power Transfer Unit) |
|---|---|---|
| Lokalisierung | Unter der Motorabdeckung | Hinten-links am Motor |
| Geräuschtyp | Tiefes Grollen | Pfeifen oder Knirschen |
| Lastvariation | Ja (Beschl./Verzög.) | Manchmal |
| Ölverlust | Untere Vorderabdeckung | Seitliche Hinterabdeckung |
| Ölinhalt | 0,6–0,8 L | 0,3–0,5 L |
Die Verwechslung Differential/Radlager ist am häufigsten. Der Kurventest ist entscheidend: Ein defektes linkes Radlager ist in einer Rechtskurve lauter (erhöhte Last auf dem linken Rad) und umgekehrt. Ein Vorderachsdifferential erzeugt unabhängig von der Fahrtrichtung ein gleichbleibendes Geräusch.
Der Lasttest ist ergänzend: Ein Vorderachsdifferential variiert zwischen Beschleunigung und Verzögerung. Ein Radlager ist unabhängig von der Gaspedalstellung konstant.
Wenn die Diagnose ein defektes Vorderachsdifferential bestätigt, ist das instandgesetzte Vorderachsdifferential BMW Achsübersetzung 3.15 für 1 290 EUR inkl. MwSt. mit 2 Jahren Garantie erhältlich. Angebot anfordern.
Den vollständigen Ratgeber finden Sie unter Vorderachsdifferential BMW X5/X6 und 3er/4er xDrive 3.15. Zur vorbeugenden Wartung lesen Sie Wartung Differentialölwechsel Vorderachsdifferential BMW xDrive 3.15.
Für eine vertiefende BMW-Diagnose konsultieren Sie die Ressourcen des XBimmers-Forums und des BimmerFest-Forums.

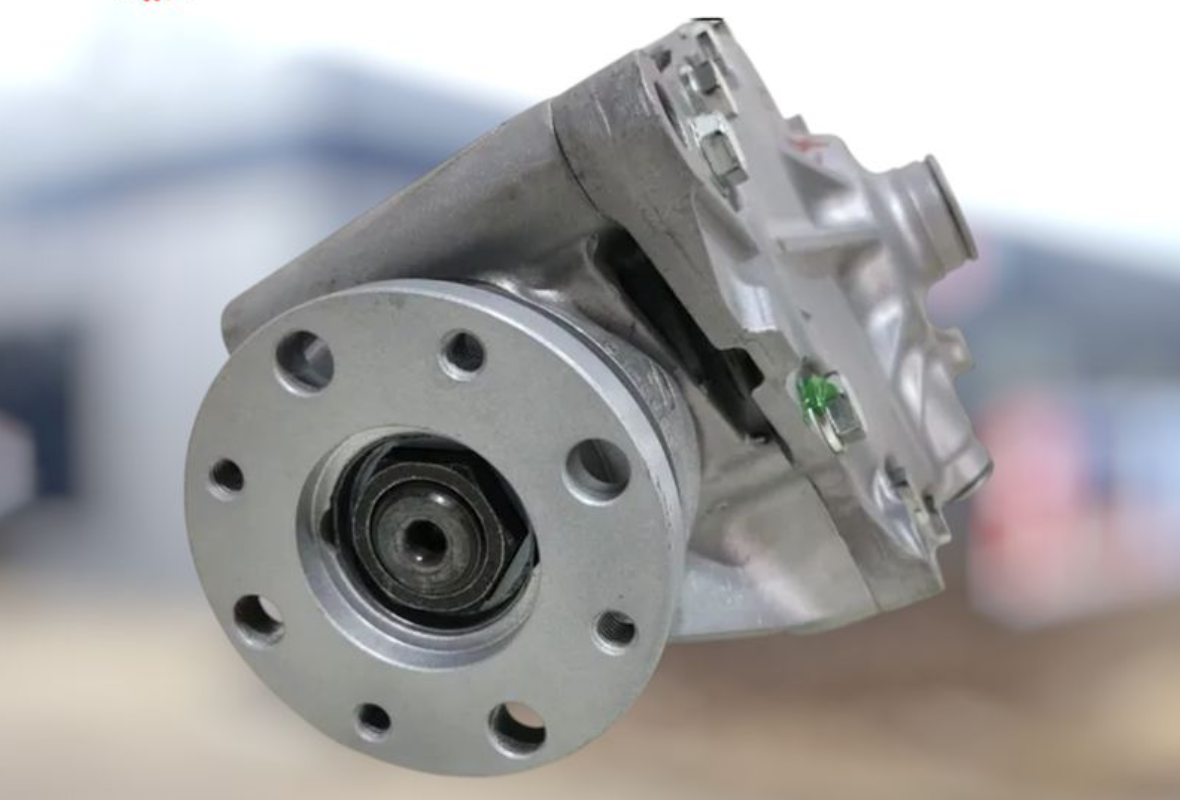

Pont avant reconditionné BMW X5 / X6 3.15 échange standard
1290,00 € inkl. MwSt.bzw. 3 Raten à 430,00 € ohne Aufpreis- Geprüft, 24 Monate Garantie
- Lieferung 3-5 Werktage
- Dedizierter Technik-Support
- Sichere Zahlung in 3 Raten ohne Aufpreis
FAQ
Was kostet eine Diagnose am Vorderachsdifferential BMW?
Eine vollständige Antriebsstrang-Diagnose kostet zwischen 80 und 200 EUR in einer Werkstatt (1 bis 2 Stunden). Die ISTA-Diagnose ist eine nützliche Ergänzung, reicht aber bei einem mechanischen Differentialproblem nicht immer aus.
Kann die ISTA-Diagnose ein verschlissenes Differential erkennen?
Die elektronische Diagnose kann xDrive-Fehlercodes aufdecken, aber ein mechanisch verschlissenes Differential erzeugt nicht immer einen Fehlercode. Die akustische Diagnose bleibt unverzichtbar.
Wie unterscheidet man ein Reifengeräusch von einem Differentialgeräusch?
Ein Reifengeräusch variiert mit dem Fahrbahnbelag und verschwindet auf glattem Untergrund. Ein Differentialgeräusch ist unabhängig vom Fahrbahnbelag konstant. Fahren Sie auf einer sehr glatten Fläche (überdachtes Parkhaus): Bleibt das Geräusch bestehen, ist es wahrscheinlich mechanischer Natur.
Muss man für die Diagnose zu BMW?
Nein, jede Werkstatt mit einer Hebebühne kann die mechanische Diagnose durchführen. Ein kompatibles ISTA-Gerät ist ein Vorteil, aber nicht zwingend erforderlich.
