Der Land Rover Freelander 2 verfügt über einen komplexen Allradantrieb, der aus drei Hauptkomponenten besteht: dem vorderen PTU (Power Transfer Unit), der Kardanwelle und dem Haldex-System + Hinterachsdifferential. Wenn ein Geräusch, eine Vibration oder eine Fehlermeldung „Transmission fault" auftritt, ist die Identifikation des betroffenen Bauteils entscheidend, um einen unnötigen Austausch zu vermeiden. Hier ist die Diagnosemethode für den Antriebsstrang des Freelander 2, um einen Defekt an PTU (Power Transfer Unit), Haldex oder Hinterachsdifferential zu unterscheiden.
Die drei Antriebsstrang-Komponenten des Freelander 2
Für eine korrekte Diagnose muss die Funktion jedes Bauteils verstanden werden:
PTU (Power Transfer Unit) — vorne: Am Getriebe angeflanscht, auf der linken Motorseite. Überträgt das Drehmoment auf die hintere Kardanwelle. Rein mechanisches Bauteil. Typischer Defekt: verschlissenes Nose Bearing → Brummgeräusch vorne.
Haldex (Kupplung) — hinten: Am Hinterachsdifferential montiert. Regelt die Drehmomentverteilung zwischen Vorder- und Hinterachse über eine elektronisch gesteuerte Lamellenkupplung. Typischer Defekt: defekte Haldex-Pumpe, verstopfter Filter → Verlust des Allradantriebs, Meldung „All terrain mode disabled".
Hinterachsdifferential — hinten: Verteilt das Drehmoment auf das linke und rechte Hinterrad. Typischer Defekt: verschlissene Lager → Brummgeräusch hinten.
Diagnosemethode durch Geräuschortung
Das Geräusch ist der erste Hinweis. Seine Lokalisation ermöglicht die Eingrenzung der Diagnose:
Elektronische Diagnose: die Fehlercodes
| Geräuschlokalisation | Wahrscheinliches Bauteil | Merkmal |
|---|---|---|
| Vorne links (Bereich Beifahrerfußraum) | PTU (Power Transfer Unit) | Konstantes Brummen, verstärkt sich mit der Geschwindigkeit, ändert sich nicht in Kurven |
| Mitte (Mitteltunnel) | Kardanwelle | Vibration bei konstanter Geschwindigkeit (80–120 km/h), kann sich bei Beschleunigung/Verzögerung ändern |
| Hinten (Kofferraum/Rückbank) | Hinterachsdifferential | Dumpfes Brummen, kann sich in Kurven ändern (lauter auf einer Seite) |
| Hinten + Kontrollleuchte | Haldex | Kann geräuschlos sein, äußert sich vor allem durch Meldungen im Kombiinstrument |
Ein OBD-Diagnosegerät mit Zugang zu den Land Rover-Modulen (IID Tool, GAP Diagnostics oder Hersteller-Tool Pathfinder) ermöglicht das Auslesen spezifischer Fehlercodes:
Haldex-Fehlercodes: C1A00 (Haldex-Pumpe), C1A01 (Drucksensor), C1A13 (überhöhte Temperatur), U0422 (Kommunikationsverlust Modul). PTU (Power Transfer Unit)-Fehlercodes: Da die PTU (Power Transfer Unit) rein mechanisch ist, erzeugt sie keine Fehlercodes — die Diagnose erfolgt akustisch und visuell. Allgemeiner Fehlercode: P0700 (allgemeiner Getriebedefekt).
Fahrtest in 4 Schritten
Test 1 — Konstante Geschwindigkeit: Fahrt bei 60, 80 und anschließend 100 km/h geradeaus. Feststellen, ob das Geräusch von vorne oder hinten kommt. Test 2 — Beschleunigung vs. Verzögerung: Ein Geräusch der PTU (Power Transfer Unit) ist konstant. Ein Geräusch des Differentials ändert seinen Klangcharakter. Test 3 — Kurvenfahrt: Ein konstantes Geräusch in der Kurve deutet auf die PTU (Power Transfer Unit) hin. Ein sich änderndes Geräusch deutet auf ein Radlager oder das Differential hin. Test 4 — Terrain Response Off: Verschwindet die Meldung „Transmission fault", liegt das Problem wahrscheinlich am Haldex.
Nicht verwechseln: PTU (Power Transfer Unit) vs. Haldex
| Kriterium | PTU (Power Transfer Unit) | Haldex |
|---|---|---|
| Art des Defekts | Mechanisch (Lager, Zahnräder) | Elektromechanisch (Pumpe, Filter, Kupplung) |
| Hauptgeräusch | Brummen vorne | Generell geräuschlos |
| Kontrollleuchte/Meldung | Selten | „All terrain mode disabled" häufig |
| Vorbeugender Service | Getriebeölwechsel PTU (Power Transfer Unit) | Haldex-Service (Filter + Öl) alle 2–3 Jahre |
| Austauschkosten | 1 190 € inkl. MwSt. (CPF) | 800 – 1 500 € |
Die Spezialisten Bell Engineering und We Are Diffs empfehlen, den Haldex-Service gleichzeitig mit dem Austausch der PTU (Power Transfer Unit) durchzuführen.
Entscheidungsbaum: Was austauschen?
| Symptom | Wahrscheinliche Diagnose | Maßnahme |
|---|---|---|
| Brummen vorne + keine Kontrollleuchte | PTU (Power Transfer Unit) (Nose Bearing) | Austausch PTU (Power Transfer Unit) |
| Meldung „All terrain disabled" + kein Geräusch | Haldex (Pumpe oder Filter) | Haldex-Service oder Austausch |
| Brummen hinten + ändert sich in Kurven | Hinterachsdifferential | Austausch Differential |
| Vibration Mitteltunnel | Kardanwelle (Kreuzgelenk) | Austausch Kreuzgelenk oder Kardanwelle |
| Brummen vorne + Getriebefehlermeldung | PTU (Power Transfer Unit) + Haldex (Folgedefekt) | Austausch PTU (Power Transfer Unit) + Haldex-Service |
Zum vollständigen Ratgeber: Verteilergetriebe Freelander 2. Zum Nose Bearing: PTU (Power Transfer Unit) Freelander 2: Nose Bearing. Angebot anfordern →

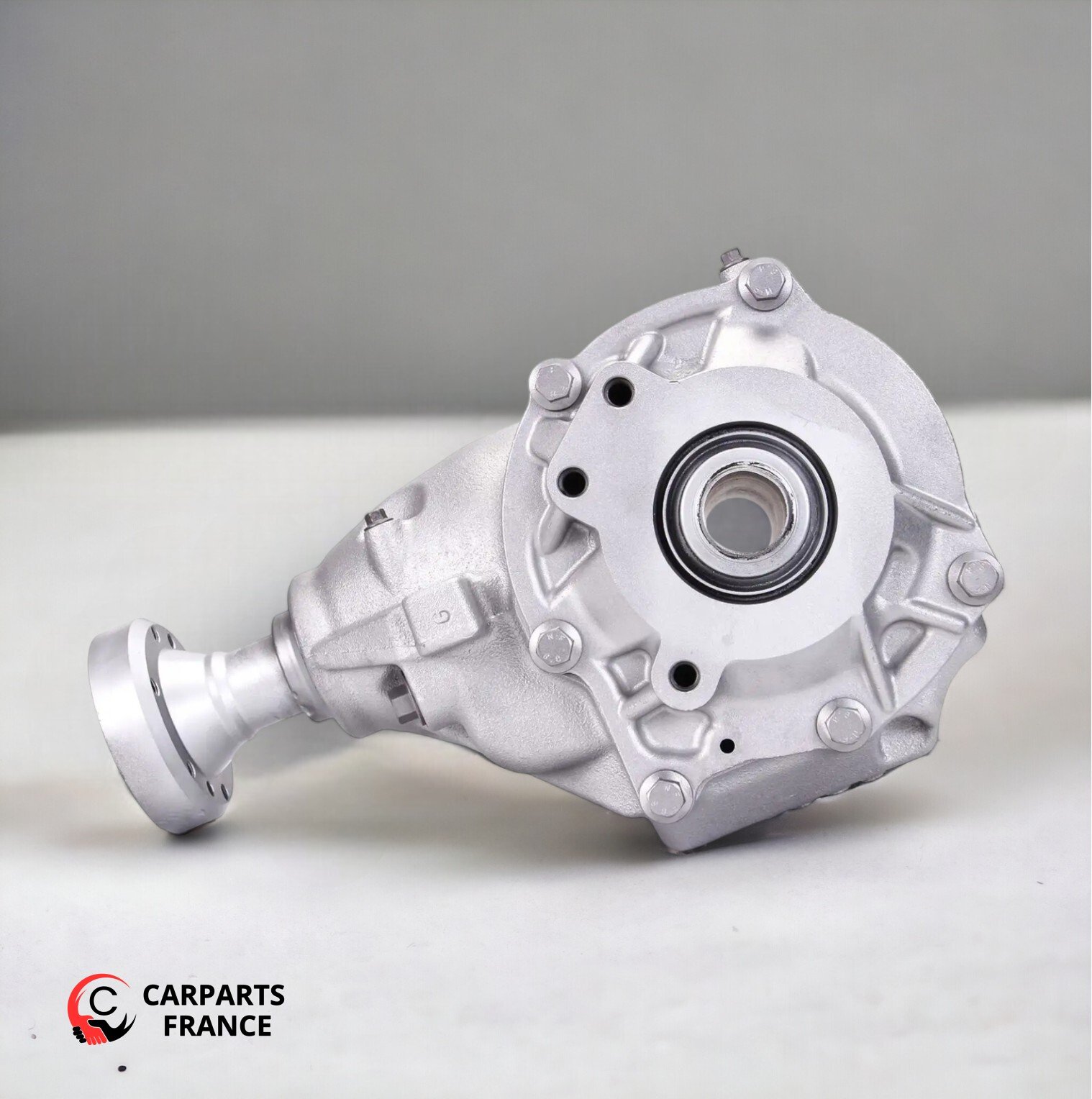

Boîte de transfert reconditionnée Land Rover Freelander 2 2.2D - échange standard - 7G9N7L486AB
1190,00 € inkl. MwSt.bzw. 3 Raten à 396,67 € ohne Aufpreis- Geprüft, 24 Monate Garantie
- Lieferung 3-5 Werktage
- Dedizierter Technik-Support
- Sichere Zahlung in 3 Raten ohne Aufpreis
FAQ
Wie erkenne ich, ob es die PTU (Power Transfer Unit) oder der Haldex ist?
Die PTU (Power Transfer Unit) äußert sich durch ein Brummgeräusch vorne ohne Meldung im Kombiinstrument. Der Haldex durch die Meldung „All terrain mode disabled", häufig ohne Geräusch. Eine OBD-Diagnose bestätigt den Befund.
Müssen PTU (Power Transfer Unit) und Haldex zusammen ersetzt werden?
Nicht zwingend, aber ein Haldex-Service (Ölwechsel + Filter) wird beim Austausch der PTU (Power Transfer Unit) empfohlen, um zu verhindern, dass der Haldex die neue PTU (Power Transfer Unit) überlastet.
Welches Diagnosegerät für den Freelander 2?
Das IID Tool (spezifisch für Land Rover), GAP Diagnostics oder das Hersteller-Tool Pathfinder. Generische OBD-II-Geräte lesen die Haldex-Fehlercodes nicht aus.
Was kostet eine vollständige Antriebsstrang-Diagnose?
In einer auf Land Rover spezialisierten Werkstatt: 100 bis 200 € für eine vollständige Diagnose inklusive Fehlerauslesen, Fahrtest und Sichtprüfung.
