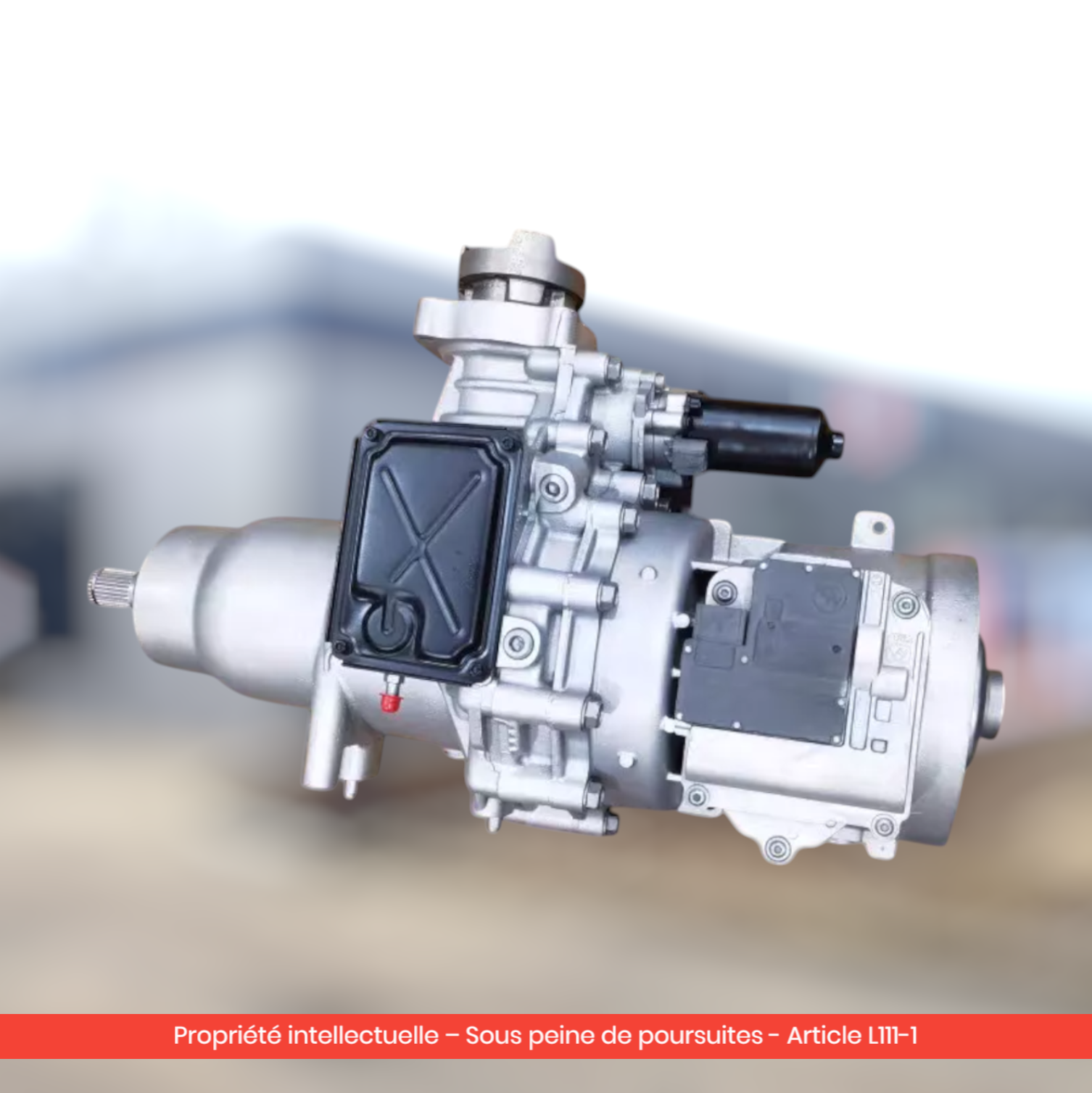

Das Hinterachsdifferential des Jeep Cherokee KL (2014–2023), auch als RDM (Rear Drive Module) bezeichnet, ist ein Bauteil des Active Drive Systems, das die Hinterräder bedarfsgesteuert zuschaltet. Mit der OEM-Nummer 68090612AG / 68306795AB kann dieses Modul Knirschen, Klackern oder Vibrationen entwickeln. Dieser Ratgeber behandelt Diagnose, kompatible Fahrzeuge, Preise und Austauschlösungen.
Das Active Drive System des Jeep Cherokee KL
Der Jeep Cherokee KL verwendet ein Allradantrieb-System namens Active Drive (je nach Ausstattungslinie als Active Drive I und Active Drive II erhältlich). Im Gegensatz zu klassischen 4x4-Systemen nutzt der Cherokee KL ein elektronisch gesteuertes Hinterachsdifferential-Modul (RDM), das die Hinterräder je nach Fahrbedingungen zu- oder abschaltet.
Dieses RDM ist eine kompakte Baugruppe, die eine elektromagnetische Kupplung, ein Zahnrad-Differential und Lager integriert. Es wird vom Getriebesteuergerät angesteuert und kann das Drehmoment von 0 % bis 100 % an die Hinterräder verteilen.
💡 Gut zu wissen: Das RDM des Cherokee KL ist kein einfaches passives Differential. Es ist ein aktives Modul mit einer elektronischen Komponente. Der Austausch erfordert manchmal eine Neuinitialisierung des Getriebesteuergeräts, obwohl die meisten Werkstätten berichten, dass Plug-and-Play ohne Programmierung funktioniert.
Symptome eines defekten RDM
Knirschen oder Chattering in engen Kurven
Das charakteristischste Symptom des Cherokee KL ist ein Knirschen (Chattering) beim Durchfahren enger Kurven bei niedriger Geschwindigkeit, typischerweise beim Einparken. Dieses Problem ist so häufig, dass es in zahlreichen Diskussionen im Jeep Cherokee Club thematisiert wird.
Grollen bei Autobahngeschwindigkeit
Ein dumpfes Grollen von hinten, das ab ca. 80 km/h hörbar ist und mit zunehmender Geschwindigkeit lauter wird. Dieses Geräusch, das sich mit Beschleunigung/Verzögerung verändert, weist auf Verschleiß der internen Lager des RDM hin.
Meldung „Service 4WD System" im Armaturenbrett
Das Getriebesteuergerät kann eine Fehlfunktion des RDM erkennen und eine Warnmeldung anzeigen. Diese Meldung kann auch mit dem PTU (Power Transfer Unit) an der Vorderachse zusammenhängen. Die elektronische Diagnose ermöglicht eine Unterscheidung zwischen beiden.
Vibrationen und Ruckeln unter Last
Vibrationen oder Stöße, die bei starker Beschleunigung oder Bergauffahrt spürbar sind, und auf eine verschlissene Kupplung oder beschädigte Lager hinweisen.
Bekanntes Problem: das RDM des Cherokee KL
Jeep-Foren dokumentieren wiederkehrende RDM-Defekte am Cherokee KL mit spezifischen Merkmalen:
- Das Problem tritt in der Regel zwischen 50.000 und 120.000 km auf
- Trailhawk-Versionen (Active Drive Lock) sind aufgrund der intensiveren Nutzung des 4x4-Systems besonders betroffen
- Das RDM ist nicht reparierbar: Jeep empfiehlt den vollständigen Austausch des Moduls
- Ein einfacher Diagnosetest: Sicherung F10 entfernen (die die Stromversorgung des RDM deaktiviert). Wenn das Geräusch verschwindet, ist das RDM als Ursache bestätigt
⚠️ Achtung: RDM-Defekt und PTU-Defekt nicht verwechseln. Das PTU (Power Transfer Unit) befindet sich vorne und kann ebenfalls Geräusche erzeugen. Eine präzise Diagnose ist vor jedem Austausch unerlässlich.
Welche Fahrzeuge sind betroffen?
| Ausstattung | 4x4-System | Motorisierungen (Europa) | RDM |
|---|---|---|---|
| Latitude/Limited AWD | Active Drive I | 2.2 MultiJet 200 PS, 2.0 MultiJet 170 PS | ✅ 68090612AG |
| Trailhawk | Active Drive Lock | 2.2 MultiJet 200 PS, 3.2 V6 Pentastar | ✅ 68090612AG |
| Longitude AWD | Active Drive I | 2.0 MultiJet 140 PS | ✅ 68090612AG |
| OEM-Nummer | Format | ||
| ----------- | -------- | ||
| 68090612AG | Haupt-OEM-Nummer Jeep (neueste Version) | ||
| 68306795AB | Alternative OEM-Nummer | ||
| 68090612AF, AE, AD | Ältere Versionen (oft austauschbar) |
💡 Gut zu wissen: Die OEM-Nummer 68090612 hat sich im Laufe der Updates weiterentwickelt (AD → AE → AF → AG). Die Version AG ist die neueste und enthält die letzten Verbesserungen.
Was kostet ein RDM Jeep Cherokee KL? Vergleich
| Lösung | Teilepreis | Garantie | Lieferfrist | Vorteile | Nachteile |
|---|---|---|---|---|---|
| Gebraucht | 500 – 900 € | 3–6 Monate | 3–7 Tage | Günstiger Preis | Unbekannter Zustand, ältere Version möglich |
| Instandgesetzt (Autoliva) | 1.290 € inkl. MwSt. | 2 Jahre | 48–72 Std. | Auf Prüfstand getestet, Version AG, garantiert | Investition |
| Neu Jeep | 2.000 – 3.500 € | 2 Jahre | 1–3 Wochen | Neuteil | Sehr teuer |
Arbeitskosten: 300 – 600 €. Gesamtbudget instandgesetzt: 1.590 – 1.890 €. Zahlung in 3× ohne Aufpreis: 3 × 430 €.
💡 : Fordern Sie ein Angebot an mit Ihrer VIN zur Bestätigung der Kompatibilität und der genauen Version.
Instandgesetztes RDM: die zuverlässige Lösung
Das instandgesetzte RDM 68090612AG wird vollständig überholt: Zerlegung, Austausch der Lager, Dichtungen, Kupplungskomponenten, Prüfstandstest. 2 Jahre Garantie, Austausch ohne Pfand.
Der Einbau
Der Austausch des RDM dauert zwischen 2 und 4 Stunden. Wichtige Punkte: den elektrischen Stecker des RDM trennen, die Position der Antriebswelle markieren, das PTU (Power Transfer Unit) gleichzeitig prüfen. Nach dem Einbau kann ein Reset des Getriebesteuergeräts erforderlich sein (per Diagnosegerät).
Thematische Ratgeber
- Jeep Cherokee KL: Knirschen Hinterachsdifferential und Diagnose — Chattering identifizieren und Sicherungstest F10.
- Jeep Cherokee KL Active Drive: RDM-Defekte — Foren-Rückmeldungen, Kilometerstand und betroffene Versionen.
- RDM-Diagnose Jeep Cherokee KL: vollständige Methode — RDM vs. PTU vs. Lager.
- Hinterachsdifferential Jeep Cherokee KL: Preis und Vergleich — Detailliertes Budget.
Différentiel arrière reconditionné échange standard pour Jeep Cherokee KL 68090612AG
1290,00 € inkl. MwSt.bzw. 3 Raten à 430,00 € ohne Aufpreis- Geprüft, 24 Monate Garantie
- Lieferung 3-5 Werktage
- Dedizierter Technik-Support
- Sichere Zahlung in 3 Raten ohne Aufpreis
FAQ
Was kostet ein Hinterachsdifferential Jeep Cherokee KL?
Das instandgesetzte RDM 68090612AG kostet 1.290 € inkl. MwSt. mit 2 Jahren Garantie (3× 430 € ohne Aufpreis). Das Neuteil von Jeep übersteigt 2.000 €.
Ist nach dem Austausch des RDM eine Programmierung erforderlich?
In den meisten Fällen nicht. Das RDM ist Plug-and-Play. Ein Reset des Getriebesteuergeräts kann zur Optimierung des Betriebs empfohlen werden.
Ist der Sicherungstest F10 zuverlässig?
Ja, das Entfernen der Sicherung F10 deaktiviert das RDM. Wenn das Geräusch verschwindet, ist das RDM als Ursache bestätigt. Es ist der einfachste und zuverlässigste Test.
Mein Cherokee ist ein Trailhawk – ist es dasselbe RDM?
Trailhawk-Versionen verwenden dasselbe RDM, jedoch mit Active Drive Lock. Teilen Sie Ihre VIN mit, um dies zu bestätigen.
Kann das RDM repariert statt ausgetauscht werden?
Nein, Jeep bietet kein Reparaturkit an. Das Modul muss vollständig ausgetauscht werden.
Wie lange dauert die Lieferung?
48 bis 72 Stunden, Austausch ohne Pfand.
