La mécatronique 0B5 est le cerveau électro-hydraulique de la boîte S-Tronic 7 DL501 qui équipe les Audi A6 C7 et A7 Sportback 3.0 TDI quattro (moteurs CLAA 204 ch, CDUC/CKVC 245 ch, CRTD 272 ch). Quand elle dysfonctionne, la berline passe en mode dégradé, refuse certains rapports ou affiche le redouté « Dysfonctionnement boîte de vitesses ». Ce guide explique comment reconnaître une panne de mécatronique 0B5 sur A6/A7, interpréter les codes défaut P17D6, P17D7 ou P17BF, et arbitrer entre réparation de la mécatronique et remplacement complet de la boîte.
Le rôle de la mécatronique dans la S-Tronic 7 de l'A6/A7
La mécatronique 0B5 regroupe dans un seul bloc, immergé dans l'huile de boîte, le calculateur de transmission (TCU), le corps de vanne hydraulique, les électrovannes de régulation de pression et une grappe de capteurs (pression, température, régime d'arbres, position des fourchettes). C'est elle qui pilote les deux embrayages humides de la DL501 : elle régule la pression d'huile pour serrer l'embrayage K1 (rapports impairs) ou K2 (rapports pairs et marche arrière), et déplace les fourchettes de présélection.
Cette intégration explique sa fragilité : la plaque électronique baigne en permanence dans une huile qui monte à plus de 100 °C, chargée au fil des kilomètres de particules d'usure des embrayages. Sur les A6/A7 dont la vidange à 60 000 km a été repoussée, les capteurs de pression et le faisceau interne sont les premières victimes.
Codes défaut P17D6, P17D7, P17BF : comment les interpréter sur A6/A7
Une lecture VCDS ou ODIS du calculateur 02 (boîte de vitesses) révèle des codes caractéristiques. D'après le laboratoire britannique ECU Testing, spécialiste de la mécatronique 0B5, les défauts internes commencent par l'allumage des témoins EPC et le clignotement de l'affichage PRNDS, puis évoluent vers des symptômes critiques : blocage sur un rapport, désactivation de la moitié des rapports, perte de la marche arrière.
| Code défaut | Signification | Composant suspect |
|---|---|---|
| P17D6 | Pression embrayage 1 hors plage | Capteur de pression / électrovanne K1 |
| P17D7 | Pression embrayage 2 trop élevée | Capteur de pression / électrovanne K2 |
| P17D8 | Limitation de couple — température embrayage | Surchauffe, huile dégradée |
| P176A à P176D | Régulation des sélecteurs de rapports | Fourchettes / capteurs de position |
| P177B | Limite de tolérance embrayage 1 atteinte | Usure embrayage K1 |
| P17BF | Pompe de pression hydraulique | Pompe interne / chute de pression |
⚠️ Attention : un code P177B (tolérance d'usure embrayage atteinte) ou des débris métalliques dans l'huile ne se règlent pas en changeant la mécatronique. Si l'usure mécanique est engagée, seul un remplacement de la boîte complète — comme notre boîte S-Tronic 7 NSF reconditionnée pour A6/A7 — traite le problème à la racine.
Mécatronique HS ou boîte HS : comment trancher sur une A6 C7 ?
C'est LA question à 2 000 € de différence. Trois vérifications permettent d'orienter le diagnostic :
- La nature des codes défaut : des codes purement électriques (capteurs, électrovannes, signaux non plausibles) orientent vers la mécatronique seule. Des codes d'usure (P177B/P177C, limites d'adaptation atteintes) ou de patinage orientent vers les embrayages, donc la boîte.
- L'analyse de l'huile de vidange : une huile noire, à odeur de brûlé, chargée de particules métalliques sur le bouchon magnétique, signe une usure mécanique avancée. La mécatronique neuve replongée dans cette huile contaminée repannerait rapidement.
- L'historique d'entretien : une A6/A7 à plus de 150 000 km sans aucune vidange documentée cumule statistiquement usure d'embrayages ET encrassement de mécatronique. Le cas du propriétaire d'A6 3.0 TDI cité sur AudiPassion est typique : panne brutale sur autoroute sans aucune vidange de boîte effectuée, verdict « boîte morte » avec un devis concession de 12 000 € pour la pièce neuve.
Pour une vue d'ensemble de la boîte DL501 NSF, de ses symptômes et de toutes les solutions, consultez notre guide complet de la boîte S-Tronic 7 NSF reconditionnée A6/A7.
Combien coûte une réparation de mécatronique 0B5 sur A6/A7 ? Les options
| Solution | Prix | Garantie | Commentaire |
|---|---|---|---|
| Kit de réparation (plaque + capteurs) | 500 - 700 € pièce | Variable | Nécessite dépose, ouverture et compétence spécialisée |
| Mécatronique neuve en échange | 1 300 - 1 500 € | 1-2 ans | Pertinent si la mécanique de la boîte est saine |
| Réparation atelier spécialisé | 1 500 - 2 500 € pose comprise | 6-12 mois | Diagnostic préalable indispensable |
| Boîte complète NSF reconditionnée CPF | 2 790 € TTC | 2 ans | Mécatronique contrôlée + embrayages et roulements remplacés |
Le calcul est vite fait pour une A6/A7 kilométrée : remplacer la mécatronique seule à ~1 500-2 500 € sur une boîte dont les embrayages ont 180 000 km revient à parier que l'usure mécanique attendra. Si elle ne le fait pas, vous payez deux fois la main-d'œuvre de dépose (8 à 12 heures). La boîte complète reconditionnée, mécatronique incluse, sécurise l'ensemble pour 2 790 € TTC garantie 2 ans.
💡 Bon à savoir : sur les A6/A7 C7, la dépose de la mécatronique seule reste une opération lourde — vidange des deux circuits, dépose du carter, recalibrage complet. L'écart de main-d'œuvre avec un remplacement de boîte complète est plus faible qu'on ne l'imagine.
Après remplacement : le recalibrage indispensable
Que vous remplaciez la mécatronique seule ou la boîte complète, la procédure électronique est incontournable :
- Réglages de base via VCDS/ODIS, calculateur 02, fonction 04, avec une huile entre 40 et 100 °C ;
- Apprentissage des points de léchage des embrayages K1 et K2 ;
- Parcours d'adaptation routier : accélérations progressives et roulage stabilisé sur chaque rapport.
Sans cette étape, la boîte présente des à-coups même avec des composants neufs — un motif classique de fausse réclamation SAV.
Obtenir un devis pour votre A6/A7
Vous avez les codes défaut en main et hésitez encore entre mécatronique et boîte complète ? Envoyez-nous votre VIN et la liste des codes via la page devis : nos techniciens confirment le diagnostic probable, la compatibilité du code boîte (NSF ou autre) et le délai sous 24 h ouvrées. Pour comprendre l'architecture double circuit de la DL501 avant de décider, le dossier technique de Vag-Perf sur la DSG7/DL501 constitue une excellente lecture complémentaire.
Articles connexes
- Boîte NSF occasion ou reconditionnée : le comparatif complet
- Mécatronique DL501 0B5 : pannes et codes P17D6/P17D7 en détail
- Codes défaut S-Tronic DL501 sur A6 C7 : diagnostic VCDS
Votre diagnostic pointe plutôt une surchauffe qu'un défaut de pression ? Consultez notre article sur la surchauffe et le mode dégradé S-Tronic sur A6/A7. Et avant toute décision, vérifiez l'historique de vidange grâce à notre guide de la vidange DL501 sur A6/A7.

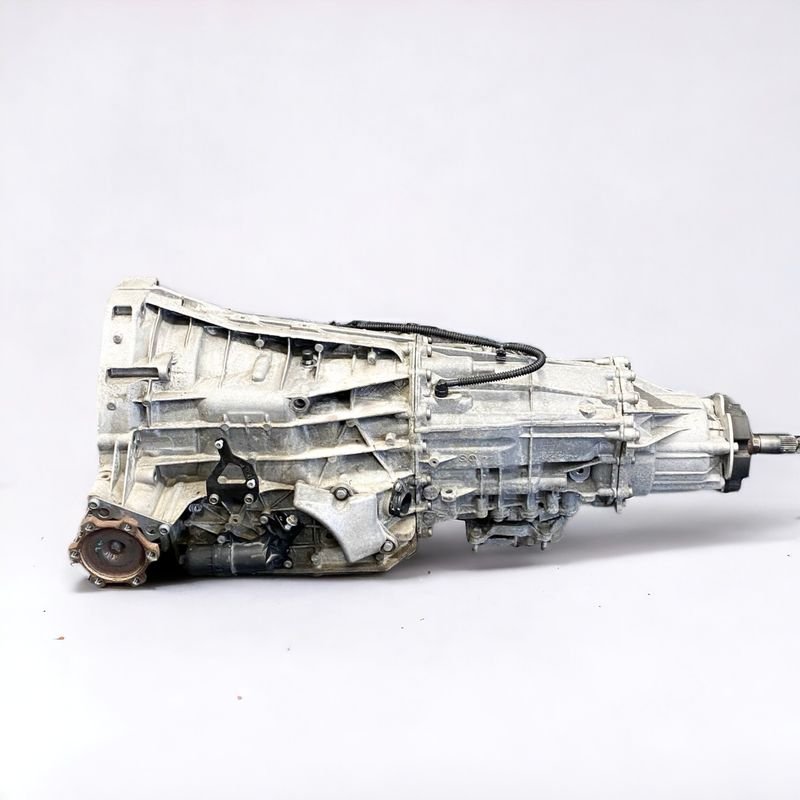

Boîte de vitesses S tronic 7 reconditionnée Audi A6 / A7 3.0 TDI quattro DL501 0B5 code NSF
2790,00 € TTCsoit 3x 930,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Quel est le prix d'une mécatronique 0B5 pour Audi A6/A7 3.0 TDI ?
Une mécatronique 0B5 neuve en échange standard coûte 1 300 à 1 500 €, un kit de réparation 500 à 700 €. Si les embrayages sont usés, la boîte complète NSF reconditionnée à 2 790 € TTC garantie 2 ans est plus pertinente : elle inclut une mécatronique contrôlée.
Les codes P17D6 et P17D7 condamnent-ils la boîte de mon A6 ?
Pas nécessairement. P17D6/P17D7 signalent un défaut de pression d'embrayage, souvent lié aux capteurs de la mécatronique. Mais si l'huile contient des particules métalliques ou si des codes d'usure (P177B) les accompagnent, la boîte complète doit être remplacée.
Peut-on rouler avec une mécatronique 0B5 défaillante ?
Sur de courtes distances en mode dégradé uniquement, et à éviter. Les défauts de régulation de pression font patiner les embrayages, ce qui contamine l'huile et propage l'usure au reste de la boîte. Plus vous roulez, plus la facture finale augmente.
La mécatronique de la boîte NSF reconditionnée est-elle neuve ?
La boîte NSF reconditionnée Car Parts France est livrée avec une mécatronique testée et fonctionnelle, validée sur banc d'essai avec l'ensemble de la boîte. Aucune programmation n'est nécessaire : seuls les réglages de base et le parcours d'adaptation sont à réaliser au montage.
Quelle différence entre la mécatronique 0B5 de l'A6/A7 et celle du Q5 ?
Le bloc mécatronique appartient à la même famille 0B5, mais sa calibration logicielle et les références exactes varient selon le code boîte (NSF, NPB, LGH…). C'est pourquoi la vérification par VIN est systématique avant toute fourniture de pièce.
