La plaque conducteur VGS de la boîte 722.9 est le composant qui condamne le plus de 7G-Tronic sur Mercedes C 320 CDI W203. Intégrée au bloc hydraulique de la transmission, cette platine électronique regroupe le calculateur de boîte et les capteurs de régime — et quand elle lâche, la boîte entière semble morte alors que la mécanique est souvent saine. Sur les C 320 CDI 2005-2007 à moteur OM642, la situation est encore plus particulière : ces voitures embarquent la première génération électronique VGS1, qui impose des choix de réparation spécifiques. Voici tout ce qu'il faut savoir avant de signer un devis.
Quel est le rôle de la plaque conducteur dans la 7G-Tronic ?
Dans la 722.9, Mercedes a intégré toute l'intelligence de la boîte à l'intérieur du carter, baignée dans l'huile ATF. Le module VGS (Verbundgetriebe-Steuerung) se compose de trois éléments solidaires :
- Le calculateur de boîte (TCU), qui décide des passages de rapports, gère la pression hydraulique et communique avec le calculateur moteur via le réseau CAN.
- La plaque conducteur (conductor plate), circuit imprimé qui porte les capteurs de régime Y3/8n1 (régime turbine), Y3/8n2 (régime interne) et Y3/8n3 (régime de sortie), ainsi que les connexions vers les électrovannes.
- Le bloc hydraulique (corps de vannes), qui distribue la pression d'huile vers les embrayages et les freins internes.
Comme le détaille le réparateur électronique Actronics, cette intégration expose l'électronique à un environnement hostile : température d'huile élevée, vibrations et surtout limaille métallique issue de l'usure normale des disques de friction, qui flotte dans l'huile et vient perturber les capteurs à effet Hall.
Les signes d'une plaque conducteur VGS défaillante sur C 320 CDI
La défaillance commence presque toujours de façon intermittente, ce qui piège beaucoup de propriétaires :
- Passages de rapports retardés puis brutaux : la boîte garde un rapport trop longtemps, puis le passe sèchement — typiquement perceptible entre la 2ème et la 4ème.
- Mode dégradé épisodique : la boîte se verrouille en 2ème, le défaut disparaît après un cycle contact coupé/remis... puis revient de plus en plus souvent.
- Perte de rapport en roulant : la transmission repasse au point mort alors que le levier est sur D.
- Codes défaut caractéristiques : P0717/P0718 (capteur Y3/8n1 — signal absent / défectueux) et P2767/P2768 (capteur Y3/8n2), relevés à la valise.
Un témoignage publié sur Forum-mercedes.com illustre parfaitement cette progression sur une boîte 722.9 à 118 500 km : « vitesses qui sautent et qui reviennent sur N... cela pouvait arriver en pleine utilisation... Le souci disparaissait en coupant et en remettant le contact. Souci qui apparaissait 1 fois tous les 2 jours » — avant le blocage définitif sur un seul rapport, avec codes P0606 (« Y3/8n4 fully integrated transmission control unit faulty ») et P0705 au module TCM. L'historique d'entretien du même véhicule montrait que la concession avait noté « PRÉVOIR REMPLACEMENT BLOC HYDRAULIQUE » dès 106 000 km.
⚠️ Attention : ces symptômes peuvent aussi venir du sélecteur de vitesse (soudures fragiles des capteurs P-R-N-D) ou d'un faisceau contaminé par une remontée d'huile. Un diagnostic sérieux à la valise Mercedes élimine ces causes avant de condamner le module VGS.
VGS1, VGS2, VGS3 : pourquoi la génération change tout sur un W203
C'est le point que beaucoup de devis passent sous silence. La 722.9 a connu trois générations de module électronique, et le C 320 CDI W203 (2005-2007) appartient à la première :
| Génération | Période | Particularité en cas de panne |
|---|---|---|
| VGS1 | 2004-2007 (dont C 320 CDI W203) | En pièce neuve, la plaque conducteur et le bloc hydraulique doivent être remplacés ensemble |
| VGS2 | ~2008-2010 | Le TCU peut être remplacé seul, mais doit être « vierge » et marié au véhicule par codage SCN |
| VGS3 | 7G-Tronic Plus (après 2010) | Idem VGS2, électronique plus robuste |
Comme le confirme le spécialiste américain Circuit Board Medics, sur les unités VGS1 « vous devez acheter la platine conductrice ET le bloc de soupapes si vous achetez du neuf » — une augmentation de coût significative par rapport aux générations suivantes. Sur un W203, le remplacement « juste de la platine » en pièce neuve d'origine n'existe donc pas : la facture concession porte d'office sur l'ensemble bloc hydraulique + module, plus le codage et la main-d'œuvre.
Réparation de la plaque, module reconditionné ou boîte complète : les options
Option 1 — Réparation électronique de la plaque existante
Des ateliers spécialisés en électronique réparent la plaque conducteur d'origine (remplacement des capteurs de régime, reprise des soudures). Avantage décisif : la plaque conserve le codage du véhicule, donc pas de programmation SCN au remontage. Inconvénients : il faut déposer le bloc hydraulique, immobiliser le véhicule pendant l'aller-retour atelier (souvent 3 à 5 jours ouvrés de traitement), et la réparation ne traite que l'électronique — si la boîte a souffert mécaniquement (limaille abondante, embrayages usés, contamination au glycol fréquente sur W203), la panne suivante n'est qu'une question de temps.
Option 2 — Module ou bloc hydraulique de remplacement
Un bloc hydraulique complet avec module peut être monté, mais sur VGS1 le TCU doit correspondre exactement et être adapté au véhicule. Les modules d'occasion sont à proscrire : le calculateur 722.9 est marié au véhicule d'origine et un module non vierge ne peut pas être recodé simplement.
Option 3 — Boîte complète reconditionnée en échange standard
Quand le véhicule a dépassé 150 000 km, que l'huile n'a jamais été vidangée ou que la boîte cumule défauts électroniques et symptômes mécaniques (patinage, à-coups persistants après vidange), remplacer l'ensemble est la solution la plus rationnelle. La boîte automatique reconditionnée Mercedes C 320 CDI W203/S203 de Car Parts France est proposée à 970 € TTC en échange standard, avec module contrôlé, pièces d'usure remplacées, test sur banc et garantie 2 ans — soit moins que beaucoup de devis de réparation partielle, pour une remise à zéro complète de la transmission.
Combien coûte le problème de plaque conducteur sur C 320 CDI ? Les options chiffrées
| Solution | Prix indicatif | Garantie | Commentaire |
|---|---|---|---|
| Réparation électronique de la plaque | Variable selon l'atelier et le diagnostic | Souvent 2 ans sur la réparation | Ne couvre que l'électronique, immobilisation 1-2 semaines |
| Bloc hydraulique + module neuf (VGS1) | Devis concession élevé (ensemble obligatoire) | 2 ans | Codage et main-d'œuvre en sus |
| Boîte d'occasion complète | 400 – 900 € | 3-12 mois | Module marié au véhicule donneur : adaptation incertaine, historique inconnu |
| Boîte reconditionnée CPF échange standard | 970 € TTC | 2 ans | Boîte complète testée sur banc, paiement 3× sans frais |
💡 Bon à savoir : avant toute intervention sur la plaque conducteur d'un W203, faites contrôler le radiateur. Si du liquide de refroidissement a contaminé l'huile ATF (panne courante sur cette génération), réparer l'électronique sans traiter la cause condamne la réparation. Pour comprendre l'ensemble des pannes de cette transmission, consultez notre guide complet de la boîte automatique C 320 CDI W203.
Après le remplacement : adaptation et précautions
Que vous fassiez réparer la plaque ou remplacer la boîte, trois étapes conditionnent le résultat :
- Vidange complète avec huile MB 236.14 et remplacement du filtre — l'huile chargée de limaille qui a tué la première plaque tuerait la seconde. Notre guide de la vidange 7G-Tronic détaille la procédure.
- Effacement des défauts et réinitialisation des adaptations à la valise compatible Mercedes.
- Essai routier progressif pour laisser la boîte réapprendre ses points de passage.
Si vos symptômes ne correspondent pas exactement à ceux décrits ici, commencez par notre guide symptômes et codes défaut de la 7G-Tronic sur C 320 CDI pour affiner le diagnostic avant d'engager des frais.

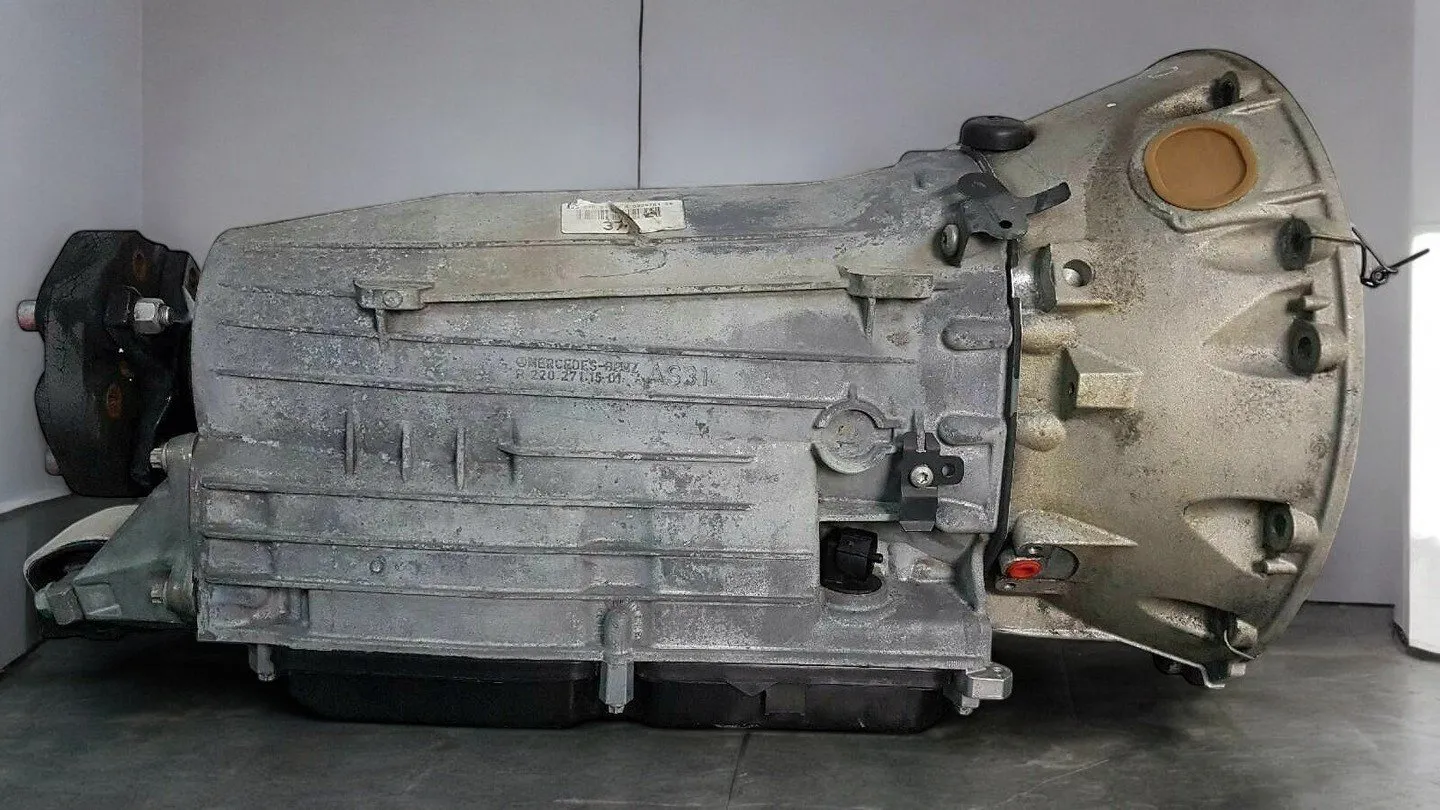

Boîte de vitesses automatique reconditionnée Mercedes-Benz C 320 CDI W203 / S203
970,00 € TTCsoit 3x 323,33 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Peut-on remplacer uniquement la plaque conducteur sur un C 320 CDI W203 ?
En pièce neuve d'origine, non : la génération VGS1 (2005-2007) impose de remplacer la plaque conducteur et le bloc hydraulique ensemble. La réparation électronique de la plaque existante par un atelier spécialisé reste possible si la mécanique de la boîte est saine.
Quels codes défaut indiquent une plaque conducteur HS ?
Les codes typiques sont P0717 et P0718 (capteur de régime turbine Y3/8n1 — signal absent ou défectueux) et P2767/P2768 (capteur de régime interne Y3/8n2). Les codes P0606 et P0705 peuvent signaler une défaillance plus globale du module TCU intégré.
Faut-il un codage SCN après remplacement du module VGS ?
Sur VGS1, la réparation de la plaque d'origine évite tout codage. Un module de remplacement doit en revanche être vierge et adapté au véhicule. La boîte complète reconditionnée Car Parts France est annoncée sans programmation nécessaire dans la majorité des cas ; un réglage de base à la valise reste recommandé après montage.
Plaque conducteur réparée ou boîte reconditionnée : comment choisir ?
Si la boîte a moins de 120 000 km, un historique de vidanges propre et des défauts purement électroniques, la réparation de plaque se défend. Au-delà, ou en cas de limaille abondante, de patinage ou de contamination au glycol, la boîte reconditionnée complète à 970 € TTC garantie 2 ans est plus rationnelle : elle remet toute la transmission à zéro.
Combien de temps dure l'immobilisation pour une réparation de plaque ?
Comptez la dépose du bloc hydraulique, l'envoi en atelier électronique (traitement souvent annoncé entre 3 et 5 jours ouvrés), le retour et le remontage : une à deux semaines d'immobilisation au total, contre une intervention unique de 5 à 8 heures pour poser une boîte complète déjà prête.
