Hinterachsdifferential BMW M3 F80: Diagnose und Fehlercodes

Die BMW M3 F80 (2014-2018) ist einer der begehrtesten BMW-Sportwagen auf dem Gebrauchtwagenmarkt, doch ihr Hinterachsdifferential HAG 220 mit der Achsübersetzung 3,46 zählt zu den kostspieligsten Ersatzteilen beim Vertragshändler. Dieser Ratgeber behandelt die spezifischen Defekte der M3 F80, die mit der GHAS-Sperre verbundenen DSC-Fehlercodes sowie die verfügbaren Lösungen – von der instandgesetzten Einheit für 1 890 € inkl. MwSt. bei CarPartsFrance bis zur Einzelinstandsetzung beim Fachbetrieb.

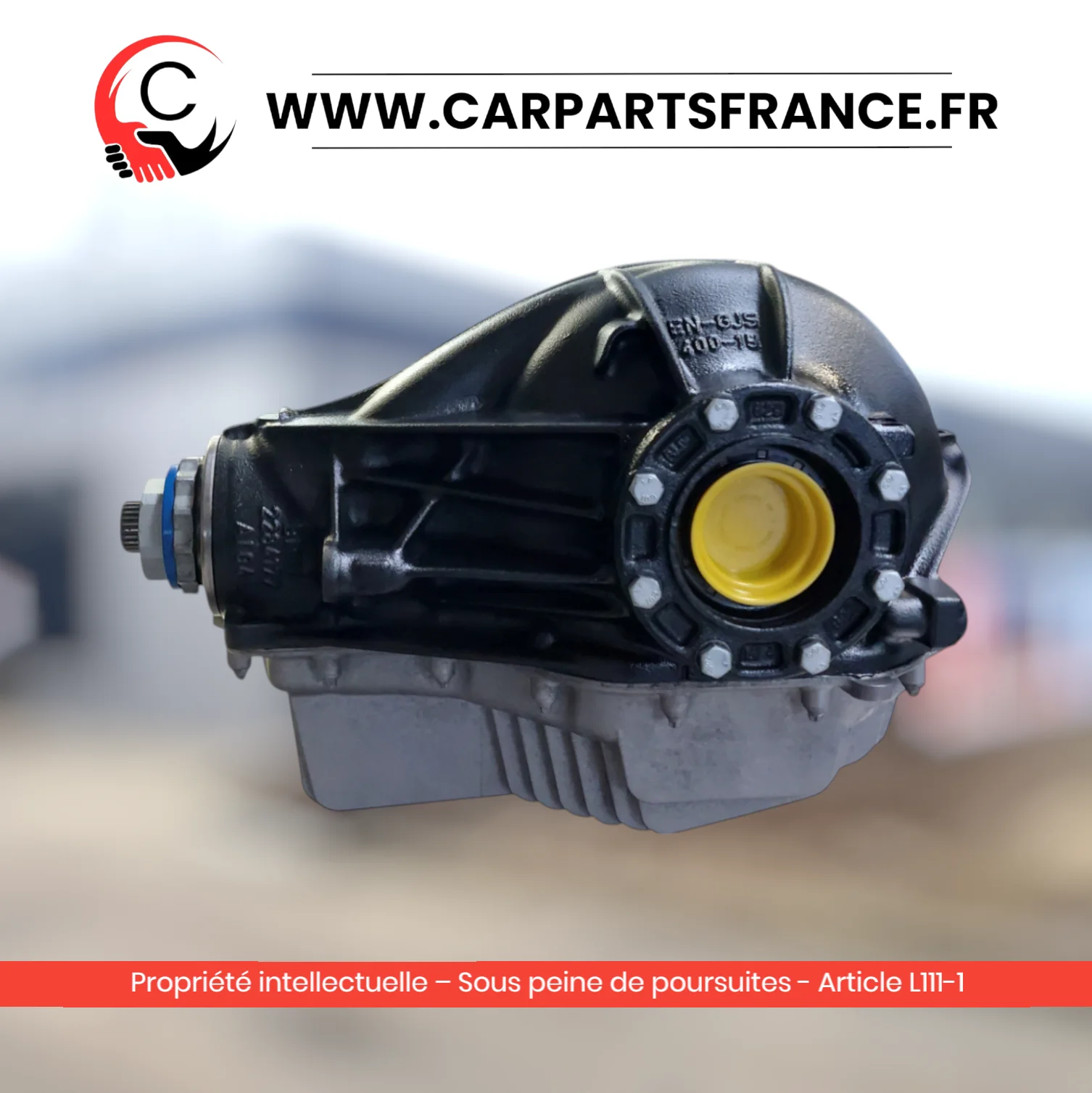

Instandgesetztes Hinterachsdifferential BMW M3 F80 Übersetzung 3.46 GHAS

Hinterachsdifferential BMW M3 F80: Architektur HAG 220 und GHAS-Sperre

Die M3 F80 ist mit einem Hinterachsdifferential der Baugröße HAG 220 ausgestattet, das vom Modul der M5 F10 abgeleitet wurde. Die Achsübersetzung beträgt 3,46 – sowohl bei der Standardversion mit 431 PS als auch bei der Competition mit 460 PS. Das Aluminiumgehäuse, erkennbar am von außen sichtbaren Elektromotor, beherbergt das Active M Differential: eine elektronisch gesteuerte Lamellenkupplung, die vom Getriebesteuergerät GHAS (Geregelte Hinter Achsgetriebe Sperre) angesteuert wird.

Diese Architektur ermöglicht es der M3 F80, bis zu 100 % des Drehmoments dynamisch auf eines der beiden Hinterräder zu übertragen, je nach gewählter Kennlinie (Comfort, Sport, Sport+). Sie multipliziert jedoch auch die ausfallgefährdeten Bauteile – Elektromotor, Kupplungspositionssensoren, dedizierter Kabelbaum, ganz abgesehen von den klassischen mechanischen Teilen (Tellerrad, Antriebsritzel, Ausgleichsräder, Seitenwellen, Wellendichtringe).

Wiederkehrende Defekte am Hinterachsdifferential der M3 F80

Drei Defekte stechen aus den Forumsbeiträgen der M3 F80-Besitzer hervor:

Leckage an den Wellendichtringen der Abtriebswellen. Dies ist der häufigste Defekt, der bei stark beanspruchten Exemplaren bereits ab 80 000 km beobachtet wird. Eine Fachintervention zum Austausch der Wellendichtringe am Hinterachsdifferential der M2 F87 (identische Architektur) ist von einer unabhängigen Werkstatt dokumentiert, die diesen Eingriff präventiv alle 80 000 km empfiehlt. Die Leckage beginnt in der Regel mit einem Schwitzen entlang des Gehäuses, das bei einem Differentialölwechsel auffällt.

Geräusch am Antriebsritzel-Lager. Seltener als bei klassischen Reihensechszylindern tritt dieser Defekt vor allem bei M3 F80-Fahrzeugen auf, die auf der Rennstrecke bewegt wurden. Das Pfeifen ist bei konstanter Geschwindigkeit wahrnehmbar, nimmt beim Beschleunigen an Intensität zu und verrät ein verschlissenes Antriebsritzel-Lager. Da der isolierte Austausch des Lagers komplex ist (Notwendigkeit, Vorspannung und Zahnflankenspiel neu zu definieren), ist der vollständige Austausch des Differentials die Standardlösung.

Defekt am GHAS-Stellmotor. Wenn der Elektromotor der Sperre ausfällt, zeigt das Kombiinstrument eine Meldung wie „Active M Differential eingeschränkt" oder „Hinterachssperre defekt". Das Fahrzeug fährt weiter im Notlaufmodus (offenes Differential), verliert jedoch die asymmetrische Traktion beim Kurvenausgang – das Fahrverhalten entspricht dann dem einer 335i mit offenem Differential.

DSC-Fehlercodes am Hinterachsdifferential der M3 F80

In INPA oder ISTA erscheinen die Defekte des GHAS-Getriebesteuergeräts mit spezifischen DSC-Fehlercodes. Die häufigsten betreffen den Stellmotor (mechanischer oder elektrischer Defekt), die Kupplungspositionssensoren (Signalabweichung außerhalb der Toleranz) und die CAN-Kommunikation zwischen dem DSC und dem GHAS-Modul. Ein wiederkehrender Fehlercode, der nach dem Löschen erneut auftritt, weist auf einen echten Hardwaredefekt hin – nicht auf einen einfachen Softwarefehler.

Die klassische VCDS-Diagnose ermöglicht nicht in allen Fällen den Zugriff auf das GHAS-Getriebesteuergerät – die M3 F80 erfordert eher INPA oder ISTA oder sogar BMW-eigene Werkzeuge. Wenn Sie nicht über das entsprechende Werkzeug verfügen, genügt ein Besuch bei einem unabhängigen BMW-Spezialisten, um die Fehlercodes in etwa 30 Minuten auszulesen.

M3 F80: typischer Kilometerstand bei Defekt

In französischen Foren (Bmw-serie3.com, MA-BMW.com) situieren Erfahrungsberichte die ersten Eingriffe am Hinterachsdifferential der M3 F80 bei normalem Straßenbetrieb zwischen 90 000 und 130 000 km. Bei sportlichem Betrieb (regelmäßige Trackdays) sinkt diese Schwelle auf 60 000 – 80 000 km, mit ausgeprägtem Verschleiß der Kupplungslamellen der Sperre und der internen Lager.

Die M3 F80 hat nicht den Ruf, in absoluten Zahlen ein anfälliges Hinterachsdifferential zu haben – der Betrieb bestimmt die Lebensdauer. Eine gepflegte M3 F80 für den Straßenbetrieb (Differentialölwechsel alle 80 000 km mit BMW 75W90-Öl) kann 200 000 km ohne größere Eingriffe erreichen.

Austauschlösungen: neu, gebraucht, instandgesetzt

Sobald die Diagnose gestellt ist, stehen dem Besitzer vier Optionen zur Verfügung:

Option	Richtpreis M3 F80	Garantie	Lieferfrist
Neues Differential BMW (Händler)	4 500 – 5 500 €	2 Jahre	1 bis 3 Wochen
Gebrauchtes Differential (Schrottplatz)	800 – 1 500 €	Keine	Variabel
Einzelreparatur (nur Wellendichtringe)	400 – 700 €	Je nach Anbieter	1 bis 2 Tage
Instandgesetztes Differential CPF	1 890 € inkl. MwSt.	2 Jahre	Je nach Verfügbarkeit

Das instandgesetzte Hinterachsdifferential von CarPartsFrance bietet das beste Preis-Zuverlässigkeits-Lieferfrist-Verhältnis. Das Differential wird demontiert, geprüft, die Verschleißteile werden ersetzt, und die Einheit wird vor dem Versand auf dem Prüfstand getestet. Es ist keine zusätzliche Programmierung erforderlich: Das Differential wird einbaufertig geliefert, im Austausch.

Instandgesetztes Hinterachsdifferential M3 F80 Übersetzung 3,46 ansehen →

Austauschanleitung für die M3 F80

Der Austausch des Hinterachsdifferentials an der M3 F80 dauert für eine erfahrene Werkstatt etwa 3 bis 4 Stunden. Der Eingriff erfordert weder den Ausbau des Getriebes (DCT 7 oder manuelles 6-Gang-Getriebe) noch des S55-Motors. Die Arbeit erfolgt von unten: Ausbau der linken und rechten Antriebswellen, Abstecken des GHAS-Getriebesteuergerät-Kabelbaums, Ausbau des Hinterachsträgers, Herausnahme des Differentials, Wiedereinbau in umgekehrter Reihenfolge.

Nach dem Austausch des Differentials ist ein vollständiger Differentialölwechsel mit BMW 75W90-Öl obligatorisch (Füllmenge ca. 1,3 Liter). Die Einfahrphase beschränkt sich auf etwa 500 km bei moderater Last – kein Volllastbetrieb und keine Trackdays während dieser Phase.

Kompatibilität mit Ihrer M3 F80 prüfen

Vor der Bestellung die auf Ihrem aktuellen Differential eingravierte OEM-Nummer prüfen und Ihre VIN zur Verifizierung an CarPartsFrance übermitteln. Die Differentialvarianten der M3 F80 hängen vom Modelljahr (vor-LCI / LCI), vom Getriebe (DCT 7 oder manuelles 6-Gang) und vom Vorhandensein der elektronischen Originalsperre ab.

Um Ihre Bestellung zu bestätigen, fordern Sie ein personalisiertes Angebot mit Ihrer VIN an – Antwort innerhalb von 24 Werksunden.
