Das ALL4 MINI-System, das die Countryman R60 (2010-2017) und Paceman R61 (2013-2016) ausstattet, ist eines der originellsten Allradantriebssysteme im Premium-Kompaktsegment. Im Gegensatz zu BMW xDrive (Verteilergetriebe ATC mit Nasskupplung), Haldex (hydraulische Kupplung) oder mechanischem Torsen (klassisches Audi Quattro) setzt MINI auf zwei komplementäre Elemente, die von GKN Driveline entwickelt wurden: eine PTO (Power Take-Off Unit) und einen EMCD (Electro-Magnetic Control Device) mit elektromagnetischer Kupplung. Hier ist die vollständige technische Funktionsweise – nützlich, um Ausfälle zu verstehen, zwischen Reparatur und Austausch zu wählen und genau zu identifizieren, welches Teil versagt hat.
Die Architektur des ALL4 MINI-Systems: zwei Elemente, ein System
Das ALL4-System basiert auf einer Architektur mit zwei separaten Blöcken, die durch eine longitudinale Antriebswelle verbunden sind:
Auf der Getriebeseite (vorn): die PTO. Direkt am Getriebe (manuelles Getrag 6 oder automatisches Aisin TF60-SN) verschraubt, erhält sie das gesamte Motordrehmoment und leitet kontinuierlich einen Teil über ein Winkelgetriebe (Kegelrad) ab, das die Antriebsachse um 90° ändert. Diese Abzweigung ist permanent mechanisch: Solange der Motor läuft, treibt die PTO die longitudinale Antriebswelle an – das erklärt, warum ein interner Fehler der PTO bei allen Geschwindigkeiten auftritt, im Gegensatz zu einem rein hinteren Kupplerausfall.
Auf der Hinterachse: der GKN EMCD-Kuppler. In das Hinterachsdifferential integriert, handelt es sich um eine Nasskupplung, die von einem Elektromagneten gesteuert wird. Im Ruhezustand (kein Magnetfeld) ist die Kupplung geöffnet und das Hinterachsdifferential wird nicht angetrieben – der MINI hat Vorderradantrieb. Wenn der DSC-Controller einen Gripverlust vorne erkennt (ABS-Radsensoren oder Vorhersage durch Lenkwinkel/Gas), sendet er Strom an den Elektromagneten, der die Kupplung allmählich schließt und die Hinterräder antreibt.
Wie funktioniert der GKN EMCD-Kuppler? Die Schlüsseltechnologie des ALL4
Auf spezialisierten Websites (autoevolution, Green Car Congress, GKN Automotive) wird die Funktionsweise des EMCD detailliert dokumentiert: Der Strom, der an einen Elektromagneten geliefert wird, erzeugt ein Magnetfeld, das einen Anker antreibt, der eine Pilotkupplung komprimiert. Die Reibung der Pilotkupplung erzeugt ein Drehmoment, das an einen bidirektionalen Mechanismus mit Kugelrampen („ball-ramp“) übertragen wird. Dieses Drehmoment wird dann von den äußeren Platten (Eingang) zu den inneren Platten (Ausgang) proportional zum elektrischen Strom übertragen.
Konkret: Je mehr Strom der Steuergerät sendet, desto mehr schließt die Kupplung, desto mehr Drehmoment wird nach hinten übertragen. Keine Hydraulikpumpe, keine viskose Kupplung, nur ein Elektromagnet und ein Plattensatz. Das Ergebnis laut GKN: Die vierte Generation des EMCD ist in der Lage, 90 % des Zieldrehmoments in weniger als 100 Millisekunden zu generieren, sobald der Schlupf nur 3 U/min erreicht. Es gehört zu den reaktionsschnellsten AWD-Kupplern auf dem Markt.
Drehmomentverteilung: von 100 % vorne zu 50/50 – und sogar 100 % hinten
Laut MotoringFile und der BMW Group-Dokumentation ist die Verteilungsstrategie wie folgt:
- Autobahn cruise (>130 km/h bei normaler Last): Der EMCD-Kuppler ist offen, der MINI hat 100 % Antrieb (die gesamte Leistung geht nach vorne). Das ist der Schlüssel zur Kraftstoffersparnis des ALL4.
- Normale Fahrt in der Stadt und auf der Straße: Der Kuppler ist teilweise geschlossen, um die Hinterräder bei Bedarf anzutreiben, bis zu etwa 50 % des Drehmoments bei voller Last nach hinten.
- Reduzierte Haftung (Schnee, Glatteis, Kies): Der Kuppler schließt massiv und kann bis zu 100 % des Drehmoments an die Hinterräder übertragen, wenn beim Vorderradantrieb ein vollständiger Gripverlust vorliegt.
- Hocher Drehmomentstart: Der Controller antizipiert und voraus in die Kupplung, um ein Durchrutschen vorne zu vermeiden.
Bei sehr hohen Geschwindigkeiten (>130 km/h) löst sich der Kuppler allmählich, um mechanische Verluste und den Verbrauch zu senken – das ist der Grund, warum einige Tester dem ALL4 vorwerfen, weniger „immer präsent“ zu sein als ein xDrive oder ein Torsen Quattro.
ALL4 vs xDrive vs Haldex: drei Philosophien, drei Schwächen
Für einen Besitzer, der von einer anderen Marke kommt, vermeidet das Verständnis der Unterschiede Verwirrungen über Ausfälle.
| System | Architektur | Hauptelement | Reaktivität | Typische Schwäche |
|---|---|---|---|---|
| MINI ALL4 | Standardantrieb + Hinter-EMCD | GKN elektromagnetische Kupplung | 100 ms (3 U/min Schlupf) | PTO-Rollenlager + Kette |
| BMW xDrive (longitudinales Modell) | Standard-RWD 60/40 + ATC | Verteilergetriebe mit Aktuator | 100 ms (elektrische Steuerung) | Servomotor-Aktuator + Getriebe |
| Audi Haldex (4Motion VAG) | Standardantrieb + Haldex hinten | Nasskupplung mit Hydraulikpumpe | 150-200 ms (hydraulischer Druck) | Haldex-Pumpe + Ansaugfilter |
| Audi klassisches Quattro Torsen | Permanenter AWD | Mechanisches Zentraldifferential | Sofort | Keine (sehr robust) |
Zu beachten ist: Das ALL4-System von MINI hat eine Reaktionsfähigkeit, die mit xDrive vergleichbar ist, aber eine Architektur, die Haldex ähnlich ist (hinteres Element, das auf Nachfrage aktiviert wird, das Auto hat im Ruhezustand Vorderradantrieb). Diese Doppelheit macht die Diagnose für Nicht-Experten schwierig: Man könnte den Eindruck eines Fehlers im Hinterachsdifferential haben, während es die PTO weiter oben ist, die schwächelt.
Gut zu wissen: Auf dem Rekonditionierungsmarkt sind die PTO und der EMCD-Kuppler zwei verschiedene Teile, die separat verkauft werden. Wenn eine Diagnose einen Fehler bestätigt, muss genau identifiziert werden, welches der beiden betroffen ist: Die PTO zu ersetzen, während der EMCD defekt ist (und umgekehrt), bedeutet, zweimal zur Kasse gebeten zu werden.
Welche Symptome sind für welches Organ? Unterscheidung zwischen PTO- und EMCD-Ausfällen
Hier ist die Diagnoseüberprüfung.
Symptome eher PTO (vorderes Element):
- Geräusch, das bei allen Geschwindigkeiten vorhanden ist und mit der Drehzahl zunimmt
- Geräusch bleibt beim Auskuppeln bestehen (die PTO dreht sich weiter, wenn das Getriebe nicht vom Motor entkoppelt ist)
- Vibrationen bei stabilisierter Geschwindigkeit
- Silberne Metallspäne im PTO-Öl bei der Kontrolldrainage
- Sekundäre Fehlercodes 5F3A / 5462 / 5463
Symptome eher hinterer EMCD (GKN-Kuppler):
- DSC / ABS / 4×4-Warnleuchten leuchten gleichzeitig
- Gefühl, dass der 4×4 nicht mehr zuschaltet (schlechte Traktion auf rutschigem Untergrund)
- Kein abnormales Geräusch beim Fahren (der EMCD ist offen und läuft im Leerlauf)
- Primäre Fehlercodes 5F3A / 5462 / 5463
- Nachricht „4WD nicht verfügbar“ bei bestimmten Baujahren
Gemischte Symptome (beide betroffen):
- Unberechenbares Verhalten je nach Temperatur und Geschwindigkeit
- Vibrationen + Warnleuchten
- Späne in der PTO UND Überhitzung auf der Seite des Hinterachsdifferentials
Für die spezielle Diagnose des Countryman R60 beachten Sie den Leitfaden PTO MINI R60 Countryman ALL4-Diagnosetool. Für die Besonderheiten des Paceman siehe den Leitfaden PTO MINI R61 Paceman ALL4. Das vollständige Budget finden Sie im Vergleich der Preise für rekonditionierte PTO MINI ALL4. Übersicht: Pillar PTO MINI R60 / R61.
Warum das ALL4-System empfindlich auf präventive Wartung reagiert
Die größte Schwäche des ALL4 MINI-Systems liegt nicht im Design – das GKN EMCD ist eine industrielle Referenz, die von Infiniti, Range Rover Evoque, Discovery Sport, mehreren Volvos und Ford verwendet wird – sondern im Wartungsplan von BMW/MINI, der das PTO-Öl als „Lifetime Fluid“ klassifiziert, ohne Standardablassschraube.
Konkretes bedeutet das, dass vom Hersteller keine präventive Drainage eingeplant ist. Das Öl arbeitet unter Temperaturen, die in intensiven Anwendungen (Autobahn unter Last, Gebirge) über 130°C liegen können. Mit der Zeit verliert es seine schmierenden Eigenschaften, greift die Dichtungen an und führt dazu, dass die Lager Mikrokorrosion ausgesetzt sind. Dieser Mechanismus produziert die charakteristischen silbernen Späne, die in Foren über defekte PTO zu finden sind.
Die Spezialisten empfehlen einhellig:
- Präventive Drainage der PTO alle 60.000 bis 80.000 km (das spezielle hypoide Öl von BMW/MINI)
- Präventive Drainage des automatischen Getriebes Aisin TF60-SN parallel (60.000 km)
- Überprüfung des EMCD-Kupplers bei jeder periodischen Wartung (OBD-Auslesen, Suche nach gespeicherten Fehlercodes)
- Visuelle Inspektion auf Lecks an den PTO-Wellen und dem Kuppler
Ein Fahrzeug, das nach diesem Protokoll gewartet wird, kann über 200.000 km ohne Ausfall des ALL4-Getriebes überstehen. Ein Fahrzeug, das nur die von MINI / BMW empfohlene Wartung mit „Lifetime Fluid“ erhält, hat eine signifikante Wahrscheinlichkeit eines Ausfalls zwischen 80.000 und 130.000 km.

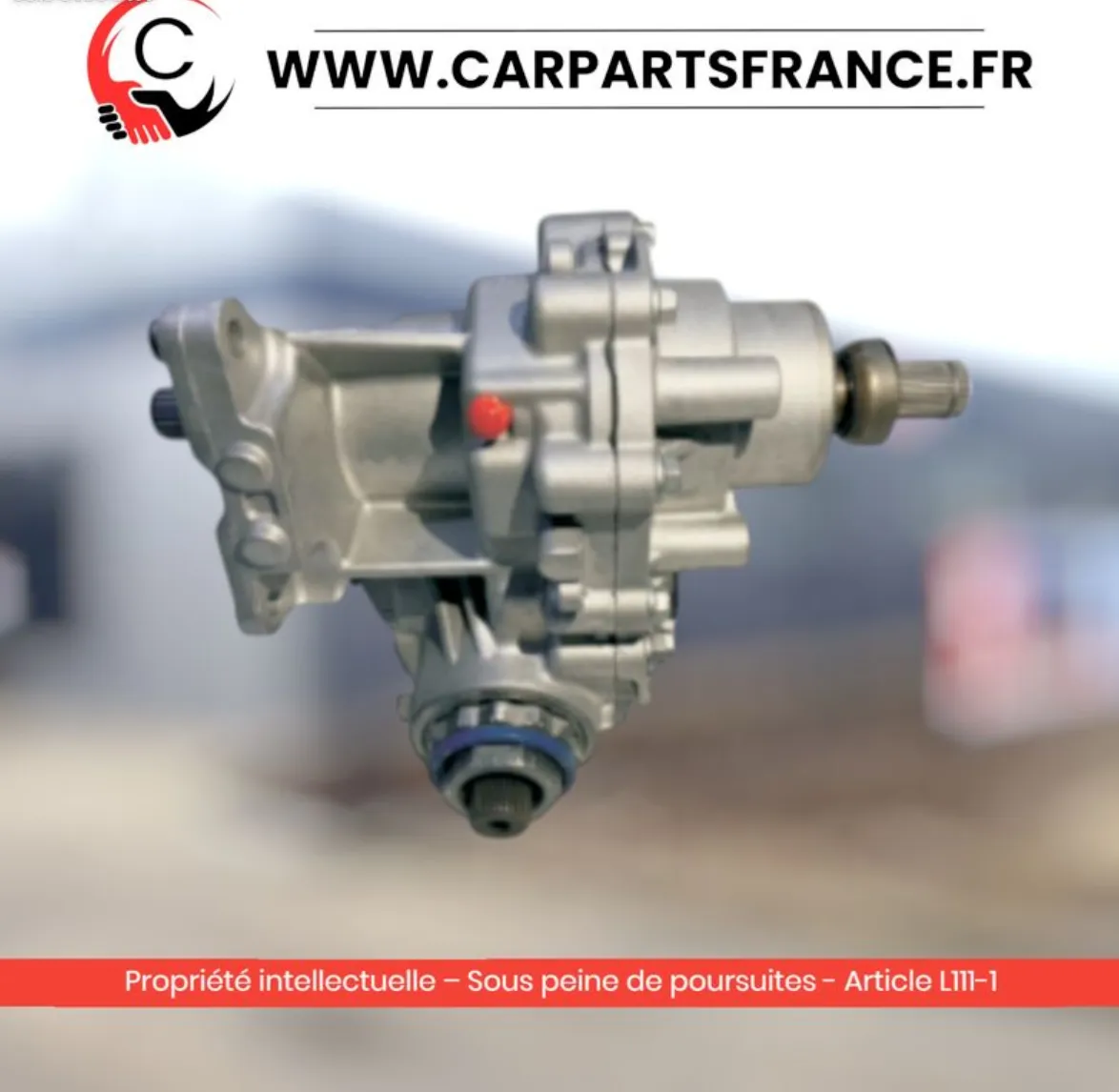

Verteilergetriebe PTO generalüberholt MINI Countryman R60 / Paceman R61 ALL4 - Ref 27105B4C4E6
1290,00 € inkl. MwSt.- Liefertermin je nach Verfügbarkeit
- Dedizierter Technik-Support
- Sichere Zahlung
FAQ – ALL4 MINI-System
Was zeichnet das ALL4 MINI-System im Vergleich zum BMW xDrive aus?
Das ALL4 MINI basiert auf einer Quermotor-Plattform (Quermotor, standartmäßiger Vorderradantrieb) mit einem GKN-Elektromagnetkuppler hinten. Das BMW xDrive ist auf einer Längsmotor-Plattform (Längsmotor, standardmäßiger Hinterradantrieb) mit einem elektrisch betriebenen Verteilergetriebe ATC. Architektur, Verteilungsphilosophie und mechanische Elemente sind unterschiedlich – aber beide verwenden eine elektrisch gesteuerte Multikupplung.
Verwendet das ALL4-System ein Haldex?
Nein. Der GKN EMCD-Kuppler des ALL4-Systems ist in der Nutzung sehr nah an einem Haldex (feuchtes Kupplungselement auf der Hinterachse), funktioniert jedoch mit einem Elektromagnet-Aktuator ohne hydraulische Pumpe, im Gegensatz zum Haldex. Kompakter, leichter, reaktionsschneller und ohne zu wartenden Hydraulikkreis.
Wie viel Drehmoment kann das ALL4-System nach hinten übertragen?
Bis zu 100 %, wenn es zu einem vollständigen Gripverlust vorne kommt, wobei alle Zwischengeschwindigkeiten bedient werden. Im Autobahntempo öffnet sich der EMCD, und der MINI hat 100 % Vorderradantrieb. Bei normaler Fahrt können bis zu 50 % des Drehmoments bei voller Last nach hinten übertragen werden.
Wie lange hält das ALL4 MINI-System?
Mit präventiver Wartung (PTO- und Kupplungswechsel) kann das ALL4-System über 200.000 km halten. Ohne Wartung (offizielle MINI/BMW „Lifetime Fluid“) besteht eine signifikante Ausfallwahrscheinlichkeit zwischen 80.000 und 130.000 km. Statistisch gesehen ist die PTO die erste, die versagt, gefolgt vom EMCD-Kuppler.
Kann das ALL4-System manuell deaktiviert werden?
Nein, im Gegensatz zu einem herkömmlichen 4×4-System mit mechanischem Verteilergetriebe (Land Rover Discovery, Mercedes G-Klasse) wird das ALL4 MINI-System vollständig vom Steuergerät verwaltet. Der Fahrer hat keinen direkten Einfluss auf die Drehmomentverteilung. Der Sportmodus verstärkt zwar einige Reaktionen, ändert jedoch die ALL4-Strategie nicht grundlegend.
Rollt das Auto im Falle eines EMCD-Kuppler-Ausfalls noch?
Ja, im Notfallmodus. Der geöffnete EMCD-Kuppler lässt den MINI im reinen Vorderradantrieb fahren. Die Warnleuchten DSC / ABS / 4×4 leuchten auf, das System warnt den Fahrer, aber das Auto bleibt mobil. Es sollte jedoch vermieden werden: Eine Beschädigung kann zu weiteren Kaskadenausfällen führen (Hinterachsdifferential, Antriebswelle).
