Actionneur ATC13 BMW xDrive G20 G30 G05 G07 : symptômes et remplacement

L'actionneur de boîte de transfert ATC13 équipe l'ensemble de la gamme BMW G-series xDrive depuis 2017-2018. Contrairement aux générations précédentes (ATC400, ATC450, ATC500, ATC700) qui se déclinaient par puissance moteur, BMW a unifié la boîte de transfert sur cette plateforme : c'est toujours une ATC13 sur G20, G22, G30, G31, G01, G02, G05, G06 et G07.

Quand l'actionneur ATC13 commence à faiblir, le système xDrive remonte des à-coups en relance (jerk/shudder) que le bulletin technique BMW SIB 27 02 20 identifie clairement comme un problème de driveline. La bonne nouvelle : c'est l'actionneur qui lâche dans la grande majorité des cas, pas la boîte. Et l'actionneur ATC13 reconditionné chez Car Parts France est testé sur banc, en échange standard, sans programmation nécessaire, garanti 2 ans.

L'ATC13 : la boîte unifiée de la génération BMW G

Sur les générations E (E83 X3, E70 X5, E71 X6, E53 X5) puis F (F25 X3, F26 X4), BMW utilisait plusieurs boîtes de transfert selon la motorisation : ATC400 sur X3 E83, ATC450 sur X3 F25 / X5 35i, ATC500 sur X5 E53 V8, ATC700 sur X5 50i / 40d.

À partir de la génération G (2017 pour G30, 2018 pour G05/G01/G20), tout change. Une fiche Bimmerworld confirme : « in the latest BMW (G) series, the transfer cases have been standardised and all feature ATC13 ». C'est une simplification majeure pour BMW (logistique, SAV) et pour les ateliers indépendants (une seule pièce à connaître).

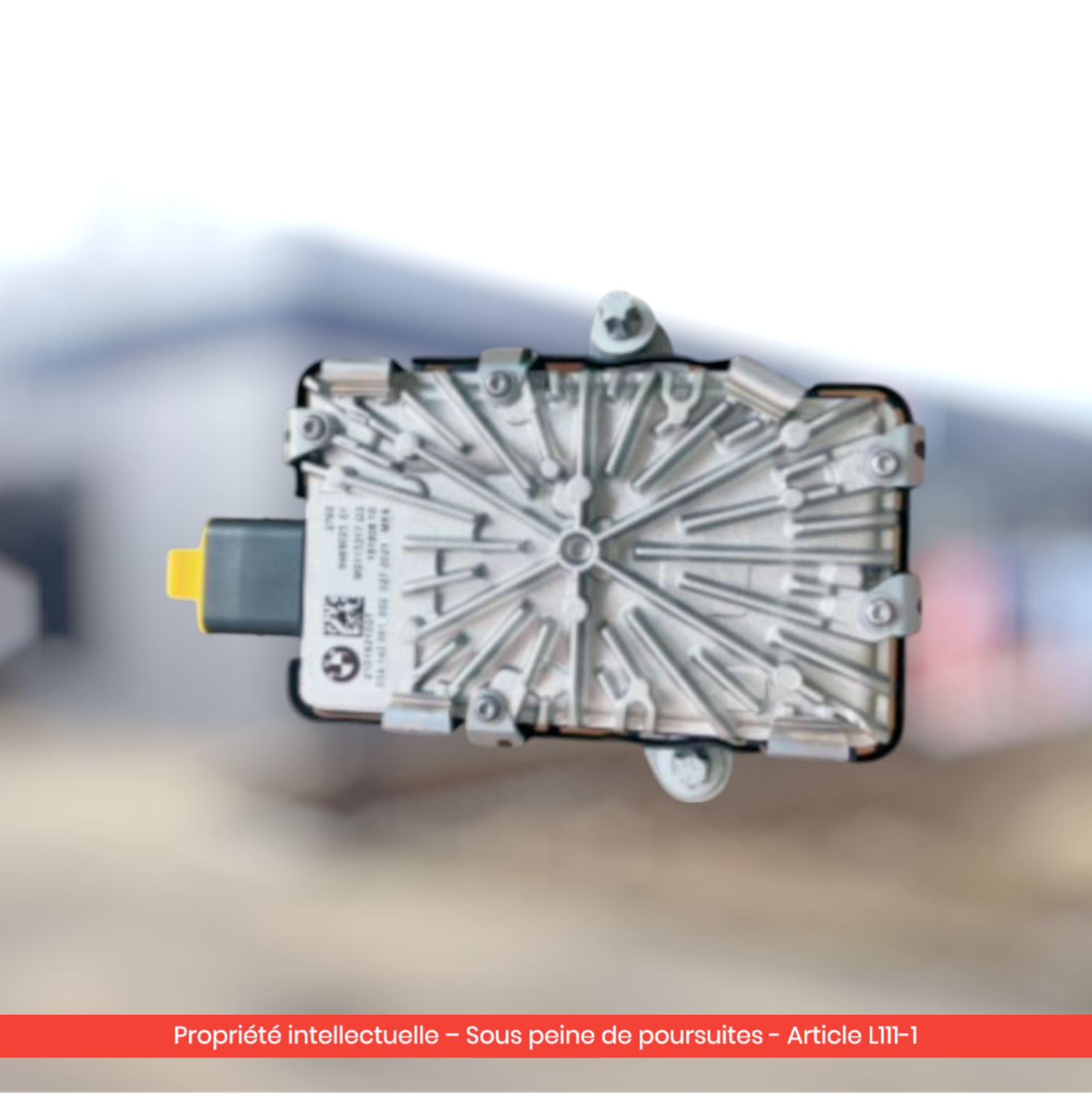

L'actionneur porte la référence OEM 27609469023 chez BMW. Plusieurs variantes d'OEM existent sur la boîte elle-même (27102385073, 27102385074, 27108089528) mais l'actionneur est commun à toute la famille G xDrive.

Sur quelles BMW retrouve-t-on l'ATC13 ?

L'ATC13 équipe toutes les BMW G xDrive mises en production depuis 2017 :

Avant achat, toujours vérifier la référence inscrite sur la boîte de transfert (étiquette autocollante sous la voiture). L'OEM 27609469023 (ou variante proche) confirme l'ATC13.

Symptômes typiques d'un actionneur ATC13 défaillant

Sur la génération G, les défauts d'actionneur ATC13 sont moins fréquents que sur les générations E et F — la qualité a été améliorée. Mais ils existent, et le pattern est désormais bien identifié sur les forums spécialisés (Bimmerpost G05, MA-BMW, Forum BMW.net).

1. À-coups / shudder en relance (le symptôme dominant)

C'est le symptôme qui a fait l'objet d'un bulletin technique BMW officiel : SIB 27 02 20 intitulé « jerking or shuddering from the driveline » (NHTSA TSB). Au lancement de la voiture (passage à l'avant), on ressent un à-coup ou un broutage marqué, souvent à froid, qui disparaît une fois la transmission chaude.

BMW reconnaît ce défaut sur les G05, G07, G30 produits avant 2020. La solution préconisée par le constructeur : vidange de la boîte de transfert avec une huile reformulée + reset du module xDrive. Si ça ne suffit pas, l'actionneur ATC13 est en cause.

2. Voyants ABS / DSC / 4×4 simultanés

Quand l'actionneur ne répond plus correctement au calculateur xDrive, le DSC remonte l'incohérence et allume trois voyants en même temps au tableau de bord. Sur G-series, le message complet est « Drivetrain malfunction. Drive moderately » ou « 4WD malfunction ».

3. Cliquetis ou claquements près de la boîte

L'actionneur ATC13 utilise toujours un moteur électrique avec engrenages internes (réduction). Quand un engrenage s'use, on entend un clic-clic-clic sous la voiture côté droit du tunnel de transmission, surtout après coupure du contact ou en marche arrière à faible allure.

4. Vibrations à l'accélération franche

Plus rare sur G, mais signalé : des vibrations sur le plancher entre 80 et 110 km/h sous accélération franche. Cause typique : la pression d'embrayage interne n'est plus maintenue correctement par l'actionneur.

5. Mode dégradé en propulsion seule

Cas extrême : le système xDrive se coupe complètement et la voiture passe en propulsion arrière uniquement. Le tableau de bord affiche « 4WD inactive ». Attention en virage serré et sur sol glissant — la motricité avant est désactivée.

Codes défaut et diagnostic

Sur la génération G, les codes défaut sont différents des E / F (qui utilisaient les 5F3A, 5462, 5463). Sur G, le calculateur xDrive est intégré au DSC et remonte des codes ISTA spécifiques :

• 5F3A persiste sur certaines G antérieures (G05 2018-2019)
• Codes G nouveaux : D3DD55, D3DD56, D3DD57 (xDrive motor)
• D3DD60+ : codes embrayage interne
• 80AA00 : code générique "DRIVETRAIN"

Un retour de Bimmerworld confirme : « when it fails it creates ABS/DSC/xDrive Faults ». Le diagnostic ISTA est désormais quasi-obligatoire — les valises OBD génériques lisent rarement ces codes G.

Test de débranchement DIY

Une astuce classique remontée sur les forums : débrancher l'actionneur ATC13, ce qui force la voiture en propulsion seule. Si les à-coups disparaissent en propulsion, c'est confirmé que la boîte de transfert (ou l'actionneur) est la source du problème.

Procédure :

1. Lever la voiture sur pont
2. Débrancher le connecteur électrique de l'actionneur (clip plastique)
3. Faire un essai routier
4. Si shudder disparu → boîte de transfert / actionneur en cause
5. Si shudder persiste → chercher ailleurs (embrayage de boîte, ZF 8HP, support moteur)

Comparaison avec l'ATC13-1 et l'ATC13-2

BMW a sorti plusieurs révisions de l'ATC13 au fil des années pour corriger des défauts initiaux :

• ATC13 (originale) : 2017 – 2019
• ATC13-1 : 2019 – 2021 (révision intermédiaire, principalement sur G01, G05, G30)
• ATC13-2 : 2021 – présent (révision actuelle, sur toutes les G post-2021)

Une fiche Bimmerworld actionneurs ATC13/ATC13-2 précise que l'actionneur reste compatible entre ces révisions de boîte. Pas besoin de chercher un actionneur "ATC13-2" si votre boîte est ATC13 : la pièce est interchangeable.

En revanche, on ne peut pas monter un actionneur ATC13 sur une ATC450 (gamme F) ou ATC700 (gamme E70/E71). Les références OEM diffèrent, le pignon et la rampe à billes ne correspondent pas.

Vidange de l'huile DTF1 : la prévention essentielle

ZF (fabricant de l'embrayage interne) et plusieurs ateliers spécialisés recommandent une vidange tous les 60 000 km sur ATC13, avec l'huile spécifique BMW DTF1 (Drive Train Fluid 1).

BMW maintient officiellement le « sans maintenance », mais le bulletin technique SIB 27 02 20 publié en 2020 montre que le constructeur reconnaît implicitement la nécessité d'un changement d'huile sur certaines unités.

Coût indicatif :

• Huile DTF1 : 35 – 40 € / L (≈ 0,7 L nécessaire)
• Seringue d'injection : 25 €
• Main d'œuvre atelier indépendant : 30 – 60 €
• Total vidange préventive : 90 – 130 €

Cette vidange préventive peut éviter le remplacement complet de l'actionneur (190 € pièce + main d'œuvre).

Combien coûte le remplacement de l'actionneur ATC13 ?

Comparaison des solutions sur le marché français pour 2026 :

Sur G-series, les ateliers indépendants équipés ISTA / INPA savent gérer le diagnostic et le remplacement en 2h sur pont. La main d'œuvre tourne autour de 120 – 250 € selon la région.

Le montage : ce qu'il faut savoir

La procédure de remplacement de l'actionneur ATC13 est très proche de celle de l'ATC450 (qui équipe les F-series). L'actionneur seul peut être déposé sans démonter la boîte de transfert, ce qui économise des heures de main d'œuvre.

Étapes de remplacement de l'actionneur ATC13

1. Voiture sur pont et dépose du blindage moteur arrière. L'ATC13 est positionnée à l'arrière de la boîte de vitesses ZF 8HP.
2. Débrancher le connecteur électrique de l'actionneur (clip plastique de sécurité, attention au cliquet).
3. Dévisser les 3 vis Torx T30 qui fixent l'actionneur sur le carter.
4. Extraire l'actionneur par traction droite. La rampe à billes interne peut rester en place ou venir avec la pièce — c'est normal.
5. Inspecter la rampe à billes : si rayée ou marquée, surveiller l'embrayage interne.
6. Monter le nouvel actionneur en alignant le pignon de sortie avec la rampe.
7. Serrer les 3 vis Torx au couple (≈ 9 Nm).
8. Rebrancher le connecteur électrique.
9. Effacement des codes défaut via ISTA ou valise compatible BMW G-series.

Pour un mécanicien équipé, l'intervention prend 1h30 à 2h.

Aucune programmation nécessaire

Contrairement à certains modules G (TCU ZF 8HP, calculateurs moteur) qui exigent un codage VIN, l'actionneur ATC13 reconditionné Car Parts France ne demande aucune programmation. La pièce est livrée prête à monter, juste effacer les codes après installation.

Foire aux questions

L'actionneur ATC13 est-il identique sur tous les modèles G ?

Oui. BMW a unifié la boîte de transfert sur toute la gamme G xDrive. La référence OEM principale (27609469023) est commune à G20, G22, G30, G31, G01, G02, G05, G06, G07. Les actionneurs sont interchangeables.

Quelle est la différence entre ATC13 et ATC13-1 / ATC13-2 ?

Ce sont des révisions internes de la boîte de transfert (ATC13-1 en 2019, ATC13-2 en 2021). L'actionneur reste compatible entre ces révisions. Pas besoin de chercher un actionneur spécifique à votre révision de boîte.

À quel kilométrage l'actionneur ATC13 tombe-t-il en panne ?

Données encore limitées car la génération G est récente. Les premiers retours forum convergent vers une fourchette 100 000 – 180 000 km, avec un pic vers 150 000 km. Le bulletin technique BMW SIB 27 02 20 concerne plutôt des unités prématurées (40 000 – 80 000 km) liées à un défaut d'huile d'origine.

Faut-il une valise ISTA pour le diagnostic ?

Oui, fortement recommandé. Les codes G-series sont peu lisibles par les valises génériques. INPA, ISTA, ou BimmerLink Pro fonctionnent. Pour le reset après remplacement, n'importe quel outil compatible BMW G suffit.

Mon X5 G05 à 80 000 km a des à-coups en relance, c'est l'actionneur ?

Avant de changer la pièce, vérifier : (1) niveau d'huile boîte de transfert, (2) bulletin SIB 27 02 20 — votre concessionnaire a peut-être déjà fait la vidange "huile reformulée" sous garantie. Si pas fait, demander à BMW. Si déjà fait et symptôme persiste : oui, c'est l'actionneur.

Puis-je rouler avec un actionneur ATC13 défaillant ?

Sur courte distance oui. À éviter sur longue distance ou sur sol glissant — le mode dégradé met la voiture en propulsion seule, avec perte de motricité avant. Risque accru en virage serré et chaussée mouillée.

L'actionneur ATC13 monte-t-il sur une F25 X3 ?

Non. Le X3 F25 utilise l'ATC450, dont l'actionneur a un design différent (pignon, rampe à billes). Voir le guide actionneur ATC450.

Commander l'actionneur ATC13

• 👉 Voir la fiche actionneur ATC13 BMW xDrive reconditionné
• 👉 Voir la boîte de transfert ATC13 complète reconditionnée
• 👉 Demander un devis personnalisé avec votre référence

Un doute sur la compatibilité ? Envoyez une photo de l'étiquette de votre boîte de transfert via le formulaire de devis — la compatibilité est validée avant que vous payiez.
