ATC13-Aktuator BMW xDrive G20 G30 G05 G07: Symptome und Austausch

ATC13 Verteilergetriebe-Aktuator BMW xDrive: Symptome, Codes und Austausch (G20, G30, G05, G07)

Der ATC13 Verteilergetriebe-Aktuator ist seit 2017-2018 in der gesamten BMW G-Serie xDrive verbaut. Im Gegensatz zu früheren Generationen (ATC400, ATC450, ATC500, ATC700), die je nach Motorisierung unterschiedliche Ausführungen hatten, hat BMW das Verteilergetriebe vereinheitlicht: Es handelt sich immer um einen ATC13 bei G20, G22, G30, G31, G01, G02, G05, G06 und G07.

Wenn der ATC13-Aktuator schwächer wird, zeigt das xDrive-System Ruckeln beim Anfahren (jerk/shudder), was das technische Bulletin BMW SIB 27 02 20 eindeutig als ein Problem des Antriebsstrangs identifiziert. Die gute Nachricht: Meistens ist es der Aktuator, der ausfällt, nicht das Getriebe. Und der generalüberholte ATC13-Aktuator bei Autoliva wird auf einem Prüfstand getestet, im Austausch und benötigt keine Programmierung, garantiert für 2 Jahre.

Der ATC13: Das einheitliche Getriebe der BMW G Generation

In den Generationen E (E83 X3, E70 X5, E71 X6, E53 X5) und F (F25 X3, F26 X4) verwendete BMW verschiedene Verteilergetriebe je nach Motorisierung: ATC400 im X3 E83, ATC450 im X3 F25 / X5 35i, ATC500 im X5 E53 V8, ATC700 im X5 50i / 40d.

Ab der G Generation (2017 für G30, 2018 für G05/G01/G20) ändert sich alles. Ein Datenblatt Bimmerworld bestätigt: „In der neuesten BMW (G) Serie sind die Verteilergetriebe standardisiert und alle verfügen über ATC13“. Dies ist eine wesentliche Vereinfachung für BMW (Logistik, Kundenservice) und für unabhängige Werkstätten (ein einziges Teil zu kennen).

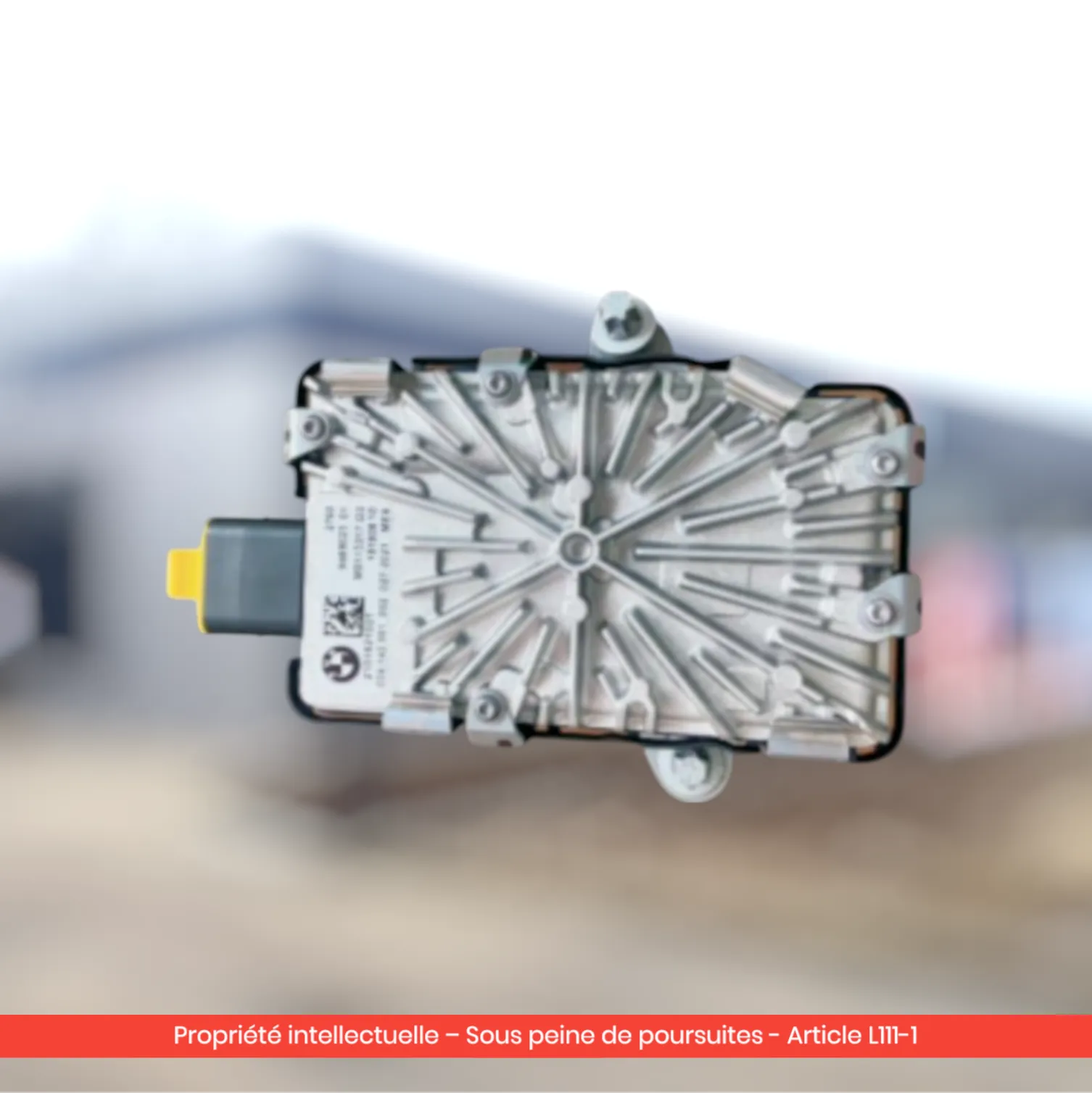

Der Aktuator trägt die OEM-Nummer 27609469023 bei BMW. Mehrere Varianten von OEM existieren auf dem Getriebe selbst (27102385073, 27102385074, 27108089528), aber der Aktuator ist für die gesamte G xDrive Familie gemeinsam.

In welchen BMW-Modellen ist der ATC13 zu finden?

Der ATC13 ist in allen BMW G xDrive verbaut, die seit 2017 produziert werden:

Vor dem Kauf immer die auf dem Verteilergetriebe angegebene Referenz überprüfen (Aufkleber unter dem Fahrzeug). Die OEM 27609469023 (oder ähnliche Variante) bestätigt den ATC13.

Typische Symptome eines defekten ATC13-Aktuators

In der G-Generation sind die Defekte des ATC13-Aktuators selten im Vergleich zu den E- und F-Generationen — die Qualität hat sich verbessert. Aber sie kommen vor, und das Muster ist nun in spezialisierten Foren gut identifiziert (Bimmerpost G05, MA-BMW, Forum BMW.net).

1. Ruckeln / Schütteln beim Anfahren (das dominierende Symptom)

Das ist das Symptom, das Gegenstand eines offiziellen Technikbulletins von BMW wurde: SIB 27 02 20 mit dem Titel „Ruckeln oder Schütteln vom Antriebsstrang“ (NHTSA TSB). Beim Starten des Fahrzeugs (vorn) sind spürbare Ruckler oder ein starkes Ruckeln, oft im kalten Zustand, wahrzunehmen, das verschwindet, sobald die Getriebeöltemperatur steigt.

BMW erkennt diesen Defekt bei den G05, G07, G30, die vor 2020 produziert wurden, an. Die empfohlene Lösung des Herstellers ist: Wechsel des Verteilergetriebeöls mit einer umformulierten Flüssigkeit + Zurücksetzen des xDrive-Moduls. Wenn das nicht ausreicht, ist der ATC13-Aktuator betroffen.

2. Simultane ABS / DSC / 4×4 Leuchten

Wenn der Aktuator nicht mehr korrekt auf das xDrive-Steuergerät reagiert, zeigt das DSC die Inkonsistenz an und schaltet drei Lampen gleichzeitig auf dem Armaturenbrett ein. In der G-Serie lautet die vollständige Meldung „Antriebsstrangstörung. Mäßig fahren“ oder „4WD-Störung“.

3. Klackern oder Schlagen in der Nähe des Getriebes

Der ATC13-Aktuator verwendet immer einen Elektromotor mit inneren Zahnrädern (Reduktion). Wenn ein Zahnrad abgenutzt ist, hört man ein Klick-Klick-Klick unter dem Fahrzeug auf der rechten Seite des Getriebetunnels, besonders nach dem Ausschalten des Motors oder im Rückwärtsgang bei geringer Geschwindigkeit.

4. Vibrationen bei scharfer Beschleunigung

Seltener in der G-Generation, aber berichtenswert: Vibrationen auf dem Boden zwischen 80 und 110 km/h bei scharfer Beschleunigung. Typische Ursache: Der interne Druck der Kupplung wird nicht mehr richtig durch den Aktuator gehalten.

5. Notbetrieb nur mit Hinterantrieb

Im Extremfall schaltet sich das xDrive-System komplett ab und das Fahrzeug läuft nur im Hinterantrieb. Das Armaturenbrett zeigt „4WD inaktiv“ an. Vorsicht bei scharfen Kurven und rutschigen Fahrbahnen — der Vorderradantrieb ist deaktiviert.

Fehlercodes und Diagnose

In der G-Generation sind die Fehlercodes anders als bei E / F (die Codes 5F3A, 5462, 5463 verwendeten). In der G-Serie ist das xDrive-Steuergerät in das DSC integriert und gibt spezifische ISTA-Codes aus:

• 5F3A bleibt bei einigen älteren G (G05 2018-2019) bestehen
• Neue G-Codes: D3DD55, D3DD56, D3DD57 (xDrive Motor)
• D3DD60+: Codes für interne Kupplungen
• 80AA00: generischer Fehlercode „ANTRIEBSSTRANG“

Ein Rückmeldung von Bimmerworld bestätigt: „Wenn er ausfällt, entstehen ABS/DSC/xDrive-Fehler“. Die ISTA-Diagnose ist jetzt fast obligatorisch — generische OBD-Scanner lesen diese G-Codes selten aus.

DIY Abkoppel-Test

Ein klassischer Trick, der in den Foren besprochen wird: Den ATC13-Aktuator abkoppeln, was das Fahrzeug in den Hinterantrieb zwingt. Wenn die Ruckler im Hinterantrieb verschwinden, ist bestätigt, dass das Verteilergetriebe (oder der Aktuator) die Ursache des Problems ist.

Verfahren:

1. Fahrzeug auf Hebebühne anheben
2. Die elektrische Verbindung des Aktuators abkoppeln (Kunststoffclip)
3. Eine Probefahrt machen
4. Wenn das Ruckeln verschwunden ist → Verteilergetriebe / Aktuator ist betroffen
5. Wenn das Ruckeln anhält → woanders suchen (Getriebekupplung, ZF 8HP, Motorlager)

Vergleich mit dem ATC13-1 und ATC13-2

BMW hat im Laufe der Jahre mehrere Überarbeitungen des ATC13 herausgebracht, um anfängliche Fehler zu beheben:

• ATC13 (original): 2017 – 2019
• ATC13-1: 2019 – 2021 (Zwischenrevision, hauptsächlich für G01, G05, G30)
• ATC13-2: 2021 – heute (aktuelle Revision, für alle G nach 2021)

Ein Datenblatt Bimmerworld ATC13/ATC13-2 Aktuatoren erklärt, dass der Aktuator zwischen diesen Revisionen kompatibel bleibt. Es ist nicht nötig, nach einem „ATC13-2“ Aktuator zu suchen, wenn Ihr Getriebe ATC13 ist: das Teil ist austauschbar.

Andererseits kann ein ATC13-Aktuator nicht auf einem ATC450 (F-Serie) oder ATC700 (E70/E71-Serie) montiert werden. Die OEM-Referenzen sind unterschiedlich, das Ritzel und die Kugelumlaufspindel passen nicht zusammen.

Ölwechsel DTF1: Die wichtige Prävention

ZF (Hersteller des internen Kupplungssystems) und mehrere spezialisierte Werkstätten empfehlen einen Ölwechsel alle 60.000 km für den ATC13 mit dem speziellen BMW Öl DTF1 (Drive Train Fluid 1).

BMW hält offiziell am „wartungsfrei“ fest, aber das technische Bulletin SIB 27 02 20, veröffentlicht 2020, zeigt, dass der Hersteller stillschweigend die Notwendigkeit eines Ölwechsels auf bestimmten Einheiten anerkennt.

Orientierungskosten:

• DTF1 Öl: 35 – 40 € / L (≈ 0,7 L benötigt)
• Injektionsspritze: 25 €
• Arbeitskosten in einer unabhängigen Werkstatt: 30 – 60 €
• Gesamtkosten für präventiven Ölwechsel: 90 – 130 €

Dieser präventive Ölwechsel kann den vollständigen Austausch des Aktuators (190 € pro Stück + Arbeitskosten) vermeiden.

Was kostet der Austausch des ATC13-Aktuators?

Vergleich der Lösungen auf dem französischen Markt für 2026:

In der G-Serie wissen unabhängige Werkstätten, die mit ISTA / INPA ausgestattet sind, wie man die Diagnose und den Austausch in 2 Stunden auf der Hebebühne durchführen kann. Die Arbeitskosten liegen bei 120 – 250 € je nach Region.

Der Austausch: Was man wissen sollte

Das Verfahren zum Austausch des ATC13-Aktuators ist dem des ATC450 (das in F-Serien verbaut ist) sehr ähnlich. Der Aktuator kann alleine demontiert werden, ohne das Verteilergetriebe abzubauen, was Zeit spart.

Schritte zum Austausch des ATC13-Aktuators

1. Fahrzeug auf der Hebebühne und Abnahme des hinteren Motorschutzes. Der ATC13 befindet sich hinter dem ZF 8HP Getriebe.
2. Den elektrischen Stecker des Aktuators abkoppeln (Sicherheitskunststoffclip, Vorsicht beim Auslösen).
3. Die 3 Torx T30 Schrauben, die den Aktuator am Gehäuse befestigen, abdrehen.
4. Den Aktuator durch Ziehen nach vorne entfernen. Die innere Kugelumlaufspindel kann an ihrem Platz bleiben oder zusammen mit dem Teil kommen — das ist normal.
5. Die Kugelumlaufspindel inspizieren: Wenn sie zerkratzt oder markiert ist, die interne Kupplung beobachten.
6. Den neuen Aktuator montieren, indem man das Ausgangsritzels mit der Spindel ausrichtet.
7. Die 3 Torx-Schrauben mit dem erforderlichen Drehmoment (≈ 9 Nm) anziehen.
8. Den elektrischen Stecker wieder anschließen.
9. Fehlercodes mit ISTA oder einem kompatiblen BMW G Diagnosegerät löschen.

Für einen ausgebildeten Mechaniker dauert der Eingriff 1,5 bis 2 Stunden.

Keine Programmierung notwendig

Im Gegensatz zu einigen G-Modulen (TCU ZF 8HP, Motorsteuergeräte), die eine VIN-Codierung erfordern, benötigt der generalüberholte Aktuator ATC13 von Autoliva keine Programmierung. Das Teil wird gebrauchsfertig geliefert, man muss nur die Codes nach der Installation löschen.

Häufig gestellte Fragen

Ist der ATC13-Aktuator bei allen G-Modellen identisch?

Ja. BMW hat das Verteilergetriebe für die gesamte G xDrive-Serie vereinheitlicht. Die Haupt-OEM-Referenz (27609469023) ist gemeinsamen G20, G22, G30, G31, G01, G02, G05, G06, G07. Die Aktuatoren sind austauschbar.

Was ist der Unterschied zwischen ATC13 und ATC13-1 / ATC13-2?

Es handelt sich um interne Revisionen des Verteilergetriebes (2017 original, 2019 ATC13-1, 2021 ATC13-2). Der Aktuator bleibt zwischen diesen Revisionen kompatibel. Es ist nicht nötig, nach einem spezifischen Aktuator für Ihre Revision zu suchen.

Bei welchem Kilometerstand fällt der ATC13-Aktuator aus?

Die Daten sind noch begrenzt, da die G-Generation neu ist. Die ersten Rückmeldungen aus Foren deuten auf einen Bereich zwischen 100.000 und 180.000 km hin, mit einem Schwerpunkt um 150.000 km. Das technische Bulletin BMW SIB 27 02 20 betrifft eher vorzeitige Einheiten (40.000 – 80.000 km), die mit einem Ölfehler in Verbindung stehen, der durch einen Ölwechsel behoben wurde.

Benötige ich ein ISTA-Gerät für die Diagnose?

Ja, stark empfohlen. Die G-Serie-Codes sind über generische Diagnosegeräte nur schwer lesbar. INPA, ISTA oder BimmerLink Pro funktionieren. Für das Zurücksetzen nach dem Austausch genügt jedes kompatible BMW G-Gerät.

Mein X5 G05 hat bei 80.000 km Ruckler beim Anfahren, ist es der Aktuator?

Vor einem Austausch des Teils überprüfen: (1) den Ölstand im Verteilergetriebe, (2) das Bulletin SIB 27 02 20 — Ihr Händler hat möglicherweise bereits die „umformulierte Öl“-Entleerung im Rahmen der Garantie durchgeführt. Wenn nicht, bei BMW nachfragen. Wenn es bereits durchgeführt wurde und das Symptom anhält: Ja, es ist der Aktuator.

Kann ich mit einem defekten ATC13-Aktuator fahren?

Auf kurzen Strecken ja. Vermeiden Sie lange Strecken oder rutschige Oberflächen — der Notbetrieb versetzt das Fahrzeug in den Hinterantrieb, mit Verlust der Vorderradmotorisierung. Erhöhtes Risiko bei scharfen Kurven und nassen Straßen.

Passt der ATC13-Aktuator auf einen F25 X3?

Nein. Der X3 F25 verwendet den ATC450, dessen Aktuator ein anderes Design hat (Ritzel, Spindel). Siehe den Leitfaden für den ATC450-Aktuator.

Bestellung des ATC13-Aktuators

• 👉 ATC13 BMW xDrive Aktuator generalüberholt anzeigen
• 👉 Vollständiges generalüberholtes ATC13 Verteilergetriebe anzeigen
• 👉 Ein individuelles Angebot mit Ihrer Referenz anfordern

Unsicher über die Kompatibilität? Senden Sie ein Foto des Etiketts Ihres Verteilergetriebe über das Angebotsformular — die Kompatibilität wird vor der Zahlung bestätigt.
